उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TOBO |
प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
मॉडल संख्या: | A403 WP317L / 904L |
न्यूनतम आदेश मात्रा: | 3pcs |
मूल्य: | USD1-60 Per PC |
पैकेजिंग विवरण: | प्लाई लकड़ी के मामले या फूस |
भुगतान शर्तें: | टी / टी, एल / सी, डी / ए, डी / पी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 9800000PCS प्रति माह |
सामग्री:: | A403 WP304L / TP316L / WP321 / WP310 | टेकनीक:: | जाली बट्ट वेल्ड, |
---|---|---|---|
मूल के रखें:: | चीन (मुख्यभूमि) | प्रमाणपत्र:: | ISO9001 / 2008, ISO14001, OHSMS18000 |
हाई लाइट: | बट वेल्ड पाइप कैप,ट्यूब एंड कैप |

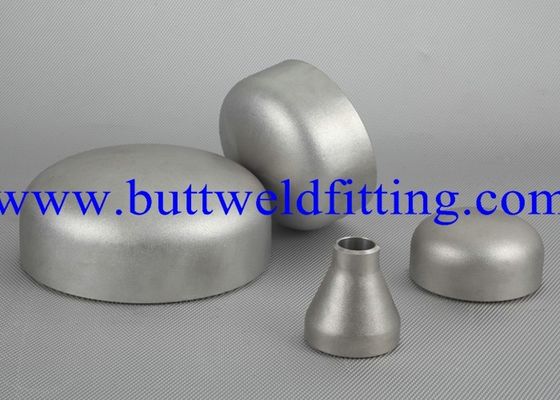

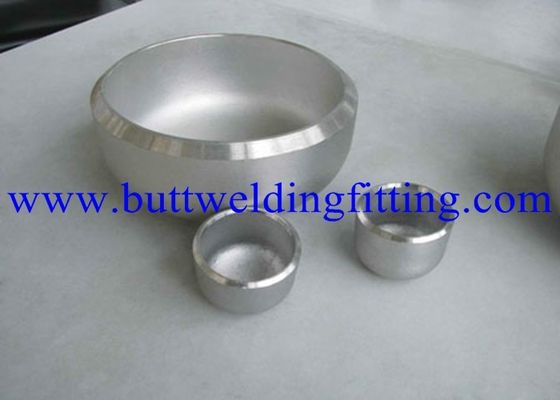

स्टेनलेस स्टील कैप पाइप एंड कैप A403 WP304L / TP316L / WP321 / WP310 Sch40s से Sch80s
उत्पाद वर्णन

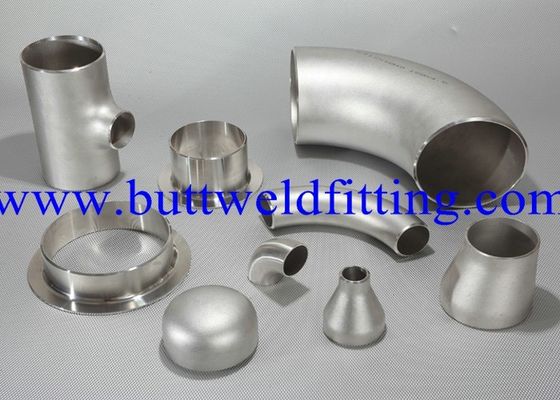

बटवार्ड फिटिंग
हम बेंडवल्ड फिटिंग्स जैसे बेंड और ब्यूट्वेल्ड एल्बो, A403 एल्बो, 304 एल एल्बो, स्टील ब्यूट्वेल्ड फिटिंग, ब्यूट्वेल्ड इक्वल टी, रिड्यूसिंग टी, लॉन्ग और शॉर्ट स्टबेंड और स्वेज निप्पल और बैरल निप्पल की विस्तृत श्रृंखला पेश करने में लगे हैं। ये इंजीनियरिंग और निर्माण, तेल और गैस, विमान और एयरोस्पेस और रासायनिक उद्योगों की आवश्यकताओं को पूरा करने के लिए विभिन्न विशिष्टताओं और ग्रेड में उपलब्ध हैं। हमारी सीमा उच्च तन्यता ताकत, आयामी सटीकता और उत्कृष्ट फिनिश के लिए जानी जाती है।
कोहनी
हम स्टेनलेस स्टील, कार्बन स्टील और मिश्र धातु इस्पात सामग्री में बेंड और कोहनी प्रदान करते हैं। ये फिटिंग ग्राहकों की आवश्यकताओं को पूरा करने के लिए मोनेल, निकेल, इन्टेल, हैस्टलॉय, तांबा, पीतल, टाइटेनियम सामग्री में भी उपलब्ध हैं। हमारी सीमा को अंतर्राष्ट्रीय गुणवत्ता मानक के अनुरूप बनाया गया है और व्यापक रूप से उद्योगों में विभिन्न अनुप्रयोगों में इसका उपयोग किया जाता है।
फार्म: 45 डिग्री, 90 डिग्री, 180 डिग्री में लंबी और छोटी त्रिज्या में कोहनी
आकार: 1/8 "एनबी से 48" एनबी (सीमलेस और वेल्डेड)
दीवार की मोटाई: Sch.5S से Sch: XXS।
ग्रेड की पेशकश की: -
स्टेनलेस स्टील: ASTM, A403, WP304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L
कार्बन स्टील: ASTM, A234, WPB / A420, WPL3 / A420, WPL6 / MSS-SP-75, WPHY 42/46/52/56/60/65/70
मिश्र धातु इस्पात: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP91 / WP91 ASTM A234 WP1 / WP5 / WP9 / WP11 / WP91
बराबर निशाना
इक्वल टी एक टी-आकार का उपकरण है जिसमें तीन उद्घाटन होते हैं जो पाइप के लिए एक आउटलेट के रूप में कार्य करते हैं। बराबर टी के सभी तीन छोर एक ही आकार के हैं। हम विभिन्न धातुओं जैसे मोनेल, निकेल, इंसेल, हैस्टलॉय, तांबा, पीतल और टाइटेनियम सामग्री में समान रूप से पेश कर सकते हैं। कस्टम बनाया समान ग्राहकों के विशिष्ट आवेदन की आवश्यकता के लिए विकसित किया जा सकता है।
आकार: 1/8 "एनबी से 48" एनबी (सीमलेस और वेल्डेड)
उपलब्ध ग्रेड:
स्टेनलेस स्टील: ASTM, A403, WP304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L
कार्बन स्टील: ASTM, A234, WPB / A420, WPL3 / A420, WPL6 / MSS-SP-75, WPHY 42/46/52/56/60/65/70
मिश्र धातु इस्पात: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91
टी को कम करना
स्टेनलेस स्टील: एएसटीएम ए 182, ए 240
ग्रेड: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
डुप्लेक्स स्टेनलेस स्टील UNS S31803, 2205, सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750
कार्बन स्टील: एएसटीएम ए 105, एएसटीएम ए 181
मिश्र धातु इस्पात: एएसटीएम ए 182, जीआर एफ 1, एफ 11, एफ 22, एफ 5, एफ 9, एफ 91
निकल मिश्र: Monel 400 और 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276
लंबे और छोटे ठूंठ अंत
हमारे लॉन्ग एंड शॉर्ट स्टबेंड बटवूड फिटिंग्स का व्यापक रूप से जहाज निर्माण, ड्रिलिंग और अच्छी तरह से निर्माण और विमान और एयरोस्पेस उद्योगों में उपयोग किया जाता है। ये लंबी सेवा जीवन सुनिश्चित करने के लिए अंतरराष्ट्रीय गुणवत्ता मानकों के अनुरूप तैयार किए गए हैं। हमारी सीमा ग्राहकों की आवश्यकताओं को पूरा करने के लिए लंबे स्टब एंड एंड शॉर्ट स्टब एंड फॉर्म में उपलब्ध है।
आकार: 1/8 "एनबी से 48" एनबी में
अनुसूची: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
प्रकार: निर्बाध / ERW / वेल्डेड / गढ़े
रूप: लंबे ठूंठ अंत और छोटे ठूंठ अंत
स्वेज निप्पल और बैरल निप्पल
हम विशेष रूप से उच्च तापमान और दबाव का सामना करने के लिए डिज़ाइन किए गए स्वप्न निप्पल और बैरल निप्पल प्रदान करते हैं। इनका उपयोग स्थायी वेल्डेड कनेक्शन या वियोज्य थ्रेड कनेक्शन के लिए किया जा सकता है। हमारी सीमा ग्राहकों की एप्लिकेशन आधारित आवश्यकताओं के अनुरूप विभिन्न विशिष्टताओं में उपलब्ध है।
कंसेंट्रिक और सनकी Reducers
हम अपने ग्राहकों को कंसेंट्रिक / सनकी रिड्यूसर के साथ पेश कर रहे हैं जो पेट्रोकेमिकल, बिजली, परमाणु और इलेक्ट्रॉनिक उद्योगों में उपयोग किए जाते हैं। उनके करीबी सहिष्णुता के लिए जाना जाता है, इन स्टेनलेस स्टील केंद्रित और सनकी reducers सटीक विन्यास के साथ डिजाइन किए हैं। ये reducers महत्वपूर्ण अनुप्रयोगों के लिए आदर्श होते हैं जिनमें उच्च दबाव, आवेग, कंपन और तापमान शामिल होते हैं
BUTTWELD, SOCKETWELD और अग्रेसिव फिटिंग और फ्लाइंग स्टॉन्डर्स को पूरा करने के लिए कॉन्फ्रेंसिंग की जाती है।
एएनएसआई बी 16.9 गढ़ा इस्पात बट्टे वाली फिटिंग
एएनएसआई बी 16.28 गढ़ा हुआ स्टील बटालियन सरबोज और रिटर्न।
ANSI B 16.11 जाली स्टील फिटिंग सॉकेट वेल्डिंग और थ्रेडेड।
एएनएसआई बी 16.5 पाइप फ्लैंगेस और फ्लैंगेड फिटिंग
एएनएसआई बी 16.25 बट वेल्डिंग एंड्स
एमएसएस एसपी -43 गढ़ा स्टेनलेस स्टील ब्यूटीलडिंग फिटिंग।
MSS SP-75 हाई टेस्ट गढ़ा बटवार्ड फिटिंग
डीआईएन 2605 ट्यूब बट वेल्डिंग स्टील ट्यूब के लिए झुकता है।
डीआईएन 2605 ट्यूब बटन्स स्टील फॉर बट वेल्डिंग स्टील टाइप 5 डी।
दीन 2615 लेकिन वेल्डिंग स्टील फिटिंग टीज़।
दीन 2616 बट वेल्डिंग STeel फिटिंग Reducers।
दीन 2617 बट वेल्डिंग स्टील फिटिंग कैप्स।
पेट्रोलियम उद्योग के लिए बीएस 1640 स्टील बट वेल्डिंग पाइप फिटिंग
एएसटीएम A105 फोर्जिंग, पाइपिंग घटकों के लिए कार्बन स्टील।
एएसटीएम A182 जाली और लुढ़का मिश्र धातु इस्पात पाइप Flanges, जाली फिटिंग और वाल्व और उच्च तापमान सेवाओं के लिए भागों।
एएसटीएम ए 234 मध्यम और ऊंचे तापमान के लिए गढ़ा कार्बन स्टील और मिश्र धातु इस्पात की पाइपिंग फिटिंग।
एएसटीएम ए 350 कार्बन और कम मिश्र धातु इस्पात, पाइपिंग घटकों के लिए पायदान कठोरता परीक्षण की आवश्यकता होती है।
एएसटीएम ए 403 गढ़ा आबंटन स्टेनलेस स्टील पाइपिंग फिटिंग।
एएसटीएम A420 कम तापमान सेवाओं के लिए गढ़ा कार्बन स्टील और मिश्र धातु इस्पात की फिटिंग
सामान्य उपयोग के लिए JIS B2311 स्टील बट वेल्डिंग पाइप फिटिंग।
विशेष उपयोग के लिए JIS B2311 स्टील बट वेल्डिंग पाइप फिटिंग
1239 हल्के स्टील ट्यूब ट्यूबलर और अन्य गढ़ा स्टील फिटिंग है
ASTM A 694 उच्च दबाव संचरण सेवा के लिए पाइप फ्लैंगेस, फिटिंग, वाल्व और भागों के लिए कार्बन और मिश्र धातु स्टील फोर्जिंग के लिए विशिष्टता।
एएसटीएम ए 860 स्पेसिफिकेशन विथ हाई स्ट्रेंथ लो एलॉय स्टील बट वेल्डिंग फिटिंग्स।
बट वेल्ड
रेंज: 15 एनबी तक 3000 एनबी
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS & NS NACE MR 01-75 के साथ उपलब्ध
प्रपत्र:
एल निर्बाध
एल वेल्डेड
प्रकार:
एल कोहनी लंबे (एलआर) और लघु त्रिज्या (एसआर) में 45 डिग्री, 90 डिग्री, 180 डिग्री, आर = 3 डी, 5 डी, 6 डी, 8 डी, 10 डी और 20 डी।
एल Reducer: सनकी और गाढ़ा
एल कैप्स और पार।
एल टी: EQUAL TEE, REDUCING TEE, BARRED TEE
एल लंबे और छोटे ठूंठ अंत।
एल स्वीप निप्पलसैप्स: कंसेंट्रिक और इकनॉमिक स्वप्न निपल्स
एल पाइप निपल्स
एल इंडक्शन बेंच
स्टेनलेस स्टील बट वेल्ड फिटिंग
मानक: एएसटीएम / एएसएमई ए / एसए 403 जीआर डब्ल्यूपी "एस" / "डब्ल्यू" / "डब्ल्यूएक्स" / एएसटीएम A420
ग्रेड: WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316H, 316H, 316L, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904L, 404, 410, 410 , 440 सी
निकल मिश्र धातु बट वेल्ड फिटिंग
मानक: एएसटीएम / एएसएमई एसबी 336।
ग्रेड: UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLOY 20/20) CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY 27%)
कार्बन स्टील और मिश्र धातु इस्पात बट वेल्ड फिटिंग
मानक: एएसटीएम / एएसएमई ए / एसए 234/860 / एमएसएस-पी 75
ग्रेड: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100
मानक: एएसटीएम / एएसएमई ए / एसए 234
ग्रेड: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 और WPL3, WPL6
कॉपर मिश्र धातु और डुप्लेक्स स्टील बट वेल्ड फिटिंग
मानक: एएसटीएम / एएसएमई एसबी 111/466 / एएसटीएम ए 101
ग्रेड: UNS NO। C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU -NI- 90/10), 71500 (CU -NI- 70/30)।
मानक: एएसटीएम / एएसएमई ए / एसए 815
ग्रेड: UNS NO S 31803, S 32205, S 32550, S 32750, S 32760।
पाइप फिटिंग के लिए तकनीकी डेटा
स्टेनलेस स्टील
austenitic
एएसटीएम / एएसएमई एसए 403 डब्ल्यूपी 304 (एल) (एच) (एलएन) (एन)
एएसटीएम / एएसएमई एसए 403 डब्ल्यूपी 321 (एच)
एएसटीएम / एएसएमई एसए 403 डब्ल्यूपी 316 (एल) (एच) (एलएन) (एन) (टीआई)
एएसटीएम / एएसएमई एसए 403 डब्ल्यूपी 347 (एच)
एएसटीएम / एएसएमई एसए 403 डब्ल्यूपी 317 (एल)
एएसटीएम / एएसएमई एसए 403 यूएनएस-एस -31254 (6% मो)
AUSTENITIC / फेरिटिक
एएसटीएम / एएसएमई एसए 815 यूएनएस-एस -31803 (22% सीआर)
ASTM / ASME SA 815 UNS-S-32760 (25% CR)
कार्बन स्टील
मध्यम तापमान के लिए
एएसटीएम / एएसएमई एसए 234 डब्ल्यूपीबी
एएसटीएम / एएसएमई एसए 234 डब्ल्यूपीसी
कम तापमान के लिए
एएसटीएम / एएसएमई एसए 420 डब्ल्यूपीसी 6
कम तापमान के लिए कार्बन / निकेल
एएसटीएम / एएसएमई एसए 420 डब्ल्यूपीएल 3
उच्च YIELD सामग्री
MSS-SP75 WPHY 42
MSS-SP75 WPHY 46
MSS-SP75 WPHY 52
MSS-SP75 WPHY 56
MSS-SP75 WPHY 60
MSS-SP75 WPHY 65
MSS-SP75 WPHY 70
अलॉय स्टील
सरलीकृत तापमान के लिए
एएसटीएम / एएसएमई एसए 234 डब्ल्यूपी 1
एएसटीएम / एएसएमई एसए 234 डब्ल्यूपी 12
एएसटीएम / एएसएमई एसए 234 डब्ल्यूपी 11
एएसटीएम / एएसएमई एसए 234 WP22
एएसटीएम / एएसएमई एसए 234 डब्ल्यूपी 5
एएसटीएम / एएसएमई एसए 234 डब्ल्यूपी 9
एएसटीएम / एएसएमई एसए 234 WP91
गैर भयंकर मिश्र
एल्यूमीनियम आधार
एएसटीएम बी 361 जीआर। 3003-6061
ASTM B366 MONEL 400
एएसटीएम B366 INCONEL 600
एएसटीएम B366 INCOLOY 800
एएसटीएम B366 INCOLOY 825
ASTM B366 HASTELLOY B, C, X
कॉपियर बेस
CUPRONICKEL 90-10 और 70-30
टाइटेनियम
एएसटीएम B363 WPT2
विनिर्माण कार्यक्रम
सॉकेटवेल और
45 और 90 डीईजी। LR ELBOWS
1/4 "से 4" एनबी
संबंधित फिटिंग
टीईएस और निवारण टीईईएस
1/4 "से 4" एनबी
दबाव के अनुपात
COUPLINGS
1/4 "से 4" एनबी
2000 #, 3000 #, 6000 #, 9000 #
कैप्स
1/4 "से 4" एनबी
यूनिअन
1/4 "से 4" एनबी
पार
1/4 "से 4" एनबी
प्लग
1/4 "से 4" एनबी
झाड़ियाँ
1/4 "से 4" एनबी
मालिक
1/4 "से 4" एनबी
BUTTWELD फिटिंग
निर्बाध
45 और 90 डीईजी। LR / SR ELBOWS
1/2 "से 24" एनबी
टीईएस और निवारण टीईईएस
1/2 "से 24" एनबी
ECC / CONC। कम करने वाली
1/2 "से 24" एनबी
कैप्स
1/2 "से 36" एनबी
वेल्डेड
45 और 90 डीईजी। LR / SR ELBOWS
4 "टू 36" एनबी
टीईएस और निवारण टीईईएस
4 "टू 36" एनबी
ECC / CONC। कम करने वाली
4 "टू 48" एनबी
कैप्स
26 "टू 48" एनबी
दीवारें
ANSI B36, 10 और UPTO 100 मिमी के लिए सभी मार्ग
विशेष उत्पाद
BENDS RADIUS 2.5D, 3D, 5D, 10D और अन्य विशेष त्रिज्या
कम करना
यू स्पेशल क्रॉस का लाभ
LATERALS 'Y' टुकड़े
WELDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS
ELBOWLETS & THREADOLETS
अभियान के लिए विशेष फिटिंग
पूर्व निर्धारित पाइपिंग घटकों के अनुसार ड्रिलिंग।
विनिर्माण मानक
ASME B1639 - B16.28 - B16.25
MSS-SP75 - 43 - 87
डीआईएन 2605 - 2606 - 2615 - 2616 - 2617
डिजाइन कोड
ASME I - ASME III DIV। 1 सब एन.बी.
ASME I - ASME III DIV। 1 सब एन.सी.
ASME I - ASME III DIV। 1 साब एनडी
एएसटीएम बी 31, 1 - बी -31.4 - बी 31.8
बटवार्ड फिटिंग
हम Buttweld फिटिंग्स की एक विस्तृत श्रृंखला की आपूर्ति करते हैं। व्यापक रूप से तेल, गैस, निस्पंदन, प्रशीतन, शोधन, पेट्रो रसायन और अपतटीय उद्योगों में उपयोग किया जाता है।
एक दिशा या फ़ंक्शन को बदलने के लिए एक पाइपिंग सिस्टम में बटवूड फिटिंग का उपयोग किया जाता है, जो यंत्रवत् रूप से सिस्टम में शामिल हो जाता है। संभवतः इसे प्राप्त करने का सबसे सरल तरीका आवश्यक दिशा में पाइप को मोड़ना होगा, लेकिन यह प्रक्रिया पाइप की बाहरी दीवार को लंबा और पतला कर देगी और पाइप की आंतरिक दीवार को मोटा कर देगी। इससे प्रवाह प्रतिरोध और त्वरित दीवार का क्षरण होता है।
एक दूसरी विधि जो कभी-कभी उपयोग की जाती है, वह एक मितव्ययी संयुक्त होती है, जहाँ स्टील बट्टवल्ड फिटिंग को सही कोण पर काटा जाता है और वांछित परिवर्तन को प्राप्त करने के लिए एक साथ वेल्डेड किया जाता है। जब भी क्रॉस-सेक्शन क्षेत्र और दीवार की मोटाई को बनाए रखा जाता है, तो दिशा में गंभीर बदलाव के परिणामस्वरूप घर्षण और अशांति के कारण दक्षता का एक बड़ा सौदा खो जाता है; उदाहरण के लिए एक माइटर्ड बेंड एक बहती कोहनी के प्रतिरोध का लगभग छह गुना प्रदान करता है।
बटवल्ड एल्बो फिटिंग
बटवूड एल्बो फिटिंग एक पाइप फिटिंग है जिसे पाइप या ट्यूब की दो लंबाई के बीच स्थापित किया जाता है, जो दिशा बदलने की अनुमति देता है, आमतौर पर 180 °, 90 ° या 45 °। छोर को बट वेल्डिंग के लिए मशीनीकृत किया जाता है जब दोनों छोर आकार में भिन्न होते हैं, तो इसे Reducing या Reducer Elbow कहा जाता है।
अधिकांश कोहनी लघु त्रिज्या या प्रकार के लंबे त्रिज्या में उपलब्ध हैं। लघु त्रिज्या कोहनी में इंच में एनपीएस के बराबर दूरी समाप्त करने के लिए एक केंद्र है, जबकि लंबे त्रिज्या इंच में एनपीएस से 1.5 गुना है।
बटवूड टी फिटिंग
ब्यूट्वीडेल टी फिटिंग का व्यापक रूप से औद्योगिक टयूबिंग में उपयोग किया जाता है ताकि द्रव को विलय या विभाजित किया जा सके और अनुप्रयोगों से पहले विशेष टयूबिंग तैयारी की आवश्यकता न हो। विभिन्न थ्रेडिंग विनिर्देशों और विभिन्न ग्रेड में उपलब्ध बटवूड टी फिटिंग को बंद सहिष्णुता और सटीक आयामों के लिए इंजीनियर किया जाता है।
बट्सवल्ड क्रॉस फिटिंग
किसी भी पाइपिंग या ट्यूबिंग कनेक्शन में रिसाव मुक्त और टोक़ मुक्त सीलिंग प्रदान करने के लिए कई उद्योगों में बटवल्ड क्रॉस फिटिंग का उपयोग किया जाता है। विभिन्न ग्रेड में प्रस्तुत ब्यूटिल्ड क्रॉस फिटिंग्स को उनके करीबी सहिष्णुता और उत्कृष्ट फिनिश के लिए गिना जाता है।
बटवल्ड कैप फिटिंग
एक बुटवल्ड एंड कैप फिटिंग का कार्य एक पाइपिंग सिस्टम में एक पंक्ति के अंत को बंद करना है। बटवूड कैप को ओपन लाइन के ऊपर एंड कैप और जॉइंट के चारों ओर वेल्डिंग करके फिट किया जाता है।
बटवल्ड स्टब एंड फिटिंग
स्टब एंड्स जोड़े में स्थापित किए जाते हैं और दो लैप ज्वाइंट फ्लैंग्स के साथ मिल जाते हैं। स्टब एंड की सतह में एक ध्वन्यात्मक दाँतेदार गैस्केट सतह होती है जो संयुक्त पर रिसाव को रोकती है। स्टब एंड का उपयोग करके लाइन के वर्गों को फिर से वेल्ड करने की आवश्यकता के बिना सफाई, निरीक्षण या त्वरित प्रतिस्थापन आदि के लिए खोला जा सकता है।
सनकी / सांद्रक Reducer फिटिंग
कॉन्सेंट्रिक रेड्यूसर या एक्सेन्ट्रिक रेड्यूसर के दो विकल्प उपलब्ध हैं।
एक सनकी Reducer, जिसे बेल रेड्यूसर भी कहा जाता है, की दो महिलाएं (अंदर) अलग-अलग आकार के धागे होती हैं, जो केंद्रों के साथ इतनी डिज़ाइन की जाती हैं कि जब वे जुड़ती हैं, तो पाइप के दो टुकड़े एक-दूसरे के अनुरूप नहीं होते हैं, लेकिन उन्हें स्थापित किया जा सकता है लाइन के इष्टतम जल निकासी प्रदान करने के लिए।
फिटिंग को छोटे आउटलेट से बड़े अंत तक केंद्र के साथ डिज़ाइन किया गया है, जिससे यह केवल एक तरफ इनलेट के साथ संरेखित हो सकता है। Reducer फिटिंग को आसानी से वेल्डेड किया जाता है और बेहतर शक्ति और रिसाव प्रतिरोध प्रदान करता है।
पंप सक्शन पर हवा में फंसने से बचाने के लिए सनकी रेड्यूसर को सीधे तरफ स्थापित किया जाना चाहिए। वे विभिन्न आकार के पाइपों के सरल कनेक्शन की अनुमति देने के लिए डिज़ाइन किए गए हैं। इन्हें पाइप रिड्यूसर, फ्लेक्सिबल कनेक्टर और वाइब्रेशन एलिमिनेटर के रूप में इस्तेमाल किया जा सकता है।
सनकी Reducers शोर को खत्म करता है और पाइपलाइन में कंपन को अलग करता है, तनाव को कम करता है, इलेक्ट्रोलिसिस को खत्म करता है और स्टार्ट-अप सर्जेस से बचाता है।
एक Concentric Reducer एक ही धुरी पर ट्यूब सेक्शन से जुड़ता है। वे असमान आकार के पाइपों को जोड़ते हैं जिनकी एक सामान्य केंद्र रेखा होती है और ऊर्ध्वाधर ट्यूबिंग में टीसी संक्रमण के लिए उपयोग की जाती है।
एक Concentric Reducer के अलग-अलग आकार के नली या विभिन्न व्यास के ट्यूबिंग के लिए समाप्त होता है जो एक ही धुरी पर ट्यूब वर्गों से जुड़ता है। चूंकि वस्तुतः सभी पाइपिंग सिस्टम व्यास में या तो रन या उपकरण कनेक्शन में परिवर्तन से गुजरते हैं, एक reducer पाइपिंग व्यास को बदलने और एक ही समय में विस्तार, मिसलिग्न्मेंट या कंपन समस्या से निपटने के दोहरे उद्देश्य को पूरा करता है।
जबकि प्रकाशित संक्रमण आकार और आमने-सामने के आयाम हैं, यह शायद ही कभी होता है कि कैटलॉग के आकार का उल्लेख जॉसाइट पर आवश्यक है। इसलिए, चेहरे के आयामों के साथ-साथ दो निकला हुआ किनारा आकार आवेदन को फिट करने के लिए विविध हैं। इस प्रकार, कस्टम रिड्यूसर आसानी से विनिर्देशों के अनुसार निर्मित होते हैं।
1.1.1 बुट्वेल्ड फिटिंग के लिए आयाम:
- बीएस 1640 / एएनएसआई - एएसएमई बी 16.9 - बी 16.28 - बी 16.25
- निर्बाध, EFW, ERW, DSAW और जाली
1.1.2 बटवार्ड फिटिंग के लिए सामग्री ग्रेड
सभी बट्टवल्ड फिटिंग निम्नलिखित सामग्री ग्रेड में उपलब्ध हैं:
· स्टेनलेस स्टील
· A403 304 / एल
· 310
· 316 / एल
· 321 / एच
· 347 / एच
· 410
· 440
· 904 एल
· कार्बन स्टील
· A234 WPB, WPC
· कम तापमान स्टील
· A420 WPL6, WPL3
· अलॉय स्टील
· A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91
· उच्च उपज
· WPHY42, 52, 60, 65, 70
डुप्लेक्स और सुपर डुप्लेक्स
· A815 UNS 31803, UNS 31254, UNS S32750
· UNS S32760
निकेल मिश्र
· 200, 400, K500, 600, 625, 800, 825
· मिश्र
· ALLOY 20
· सभी को सी
· सभी को C276
· ALLOY B2
· एल्यूमीनियम
· 5083, 5154, 5251, 6061, 6063, 6082
· असामान्य ग्रेड
· कांस्य, पीतल, तांबा
· क्यूप्रो निकेल
· टाइटेनियम
