उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TOBO |
मॉडल संख्या: | TOBO024 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
पैकेजिंग विवरण: | लकड़ी के मामले में, पैलेट या ग्राहकों की आवश्यकता के अनुसार |
प्रसव के समय: | 15 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | 100000पीसी/माह |
प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED | मूल्य: | Negotiation |
---|---|---|---|
प्रोडक्ट का नाम: | निकला हुआ | उत्पाद प्रकार: | डब्ल्यूएन निकला हुआ किनारा |
मानक या अमानक: | मानक | डिलीवरी का समय: | 15 कार्य दिवस |
सामग्री: | स्टेनेस स्टील 304/304L | मोटाई: | sch10 |

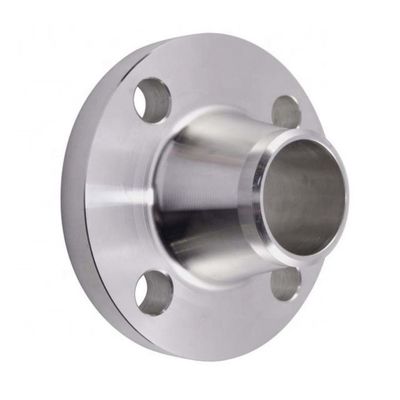

304/304 एल क्लास 300 आरएफ 1/2 इंच स्टेनलेस स्टील उठाया चेहरा वेल्ड गर्दन Flanges
प्रोडक्ट का नाम
|
डब्ल्यूएन निकला हुआ किनारा
|
|
|
|
|
|||
प्रयोग
|
पानी, भाप, वायु, गैस और तेल को संप्रेषित करने के लिए सभी प्रकार की पाइपलाइनों के कनेक्शन के लिए उपयोग किया जाता है
|
|
|
|
|
|||
पैकेट
|
लकड़ी के मामले / फूस
|
|
|
|
|
|||
वितरण
|
30 दिनों के भीतर
|
|
|
|
|
|||
मानक
|
एएनएसआई
|
एएनएसआई बी16.5 एएसएमई बी16.47 श्रृंखला ए/बी
|
|
|
|
|
||
शोर
|
शोर
|
|
|
|
|
|||
गोस्ट
|
गोस्ट 12820-80 12820-81
|
|
|
|
|
|||
एन
|
EN1092-1: 2002
|
|
|
|
|
|||
जिस
|
JIS B2220-2004, KS D3576, KS B6216 KS B1511-2007 JIS B2261;जेआईएस बी8210
|
|
|
|
|
|||
बी एस
|
बीएस 4504 बीएस 10 टेबल डी / ई
|
|
|
|
|
|||
सामग्री
|
एएनएसआई
|
F 304/L, F316/L F317L, F347H, F321, F904L, F310S, F51/60 F53, F44, A105, A105N मिश्र धातु इस्पात: WHPY45/52/65/80 मिश्र धातु इस्पात: WHPY45/52/65/80
|
||||||
शोर
|
सीएस आरएसटी 37.2; एस 235 जेआर एसएस 304/304 एल, 316/316 एल
|
|||||||
गोस्ट
|
सीएस CT20;16MN;एसएस 304/304L,316/316L
|
|||||||
एन
|
सीएस RST37.2; S235JR; C22.8SS 304/304L, 316/316L
|
|||||||
जिस
|
एसएस 400, एसएफ 440 एसएस 304/304 एल, 316/316 एल
|
|||||||
बी एस
|
CSRST37.2; S235JR; C22.8; Q235SS 304/304L, 316/316
|
|||||||
दबाव
|
एएनएसआई
|
कक्षा 150, 300, 600, 900, 1500 2500 एलबीएस
|
||||||
शोर
|
PN6,PN10,PN16,PN25,PN40,PN64,PN100
|
|||||||
गोस्ट
|
PN6,PN10,PN16,PN25
|
|||||||
एन
|
PN6,PN10,PN16,PN25,PN40,PN64,PN100
|
|||||||
जिस
|
1 के, 2 के, 5 के, 10 के, 16 के, 20 के, 30 के, 40 के
|
|||||||
बी एस
|
PN6,PN10,PN16,PN25,PN40,PN64,PN100
|
|||||||
आकार
|
एएनएसआई
|
1/2″ - 60″
|
||||||
शोर
|
डीएन15-डीएन2000
|
|||||||
गोस्ट
|
डीएन15-डीएन1600
|
|||||||
एन
|
डीएन15-डीएन2000
|
|||||||
जिस
|
15ए-1500ए
|
|||||||
बी एस
|
डीएन15-डीएन2000
|
एक वेल्ड गर्दन निकला हुआ किनारा, जिसे एक पतला हब निकला हुआ किनारा या उच्च-हब निकला हुआ किनारा भी कहा जाता है, एक प्रकार का निकला हुआ किनारा है जो पाइप को तनाव को स्थानांतरित कर सकता है, जिससे निकला हुआ किनारा के नीचे उच्च-तनाव एकाग्रता में कमी सुनिश्चित होती है।दो वेल्डिंग नेक फ्लैंग्स डिज़ाइन हैं - पहला प्रकार वाइप्स के साथ प्रयोग किया जाता है जबकि दूसरा, लंबे प्रकार का उपयोग पाइप के साथ नहीं बल्कि एक प्रोसेस प्लांट के साथ किया जा सकता है।वेल्ड गर्दन निकला हुआ किनारा एक गोल फिटिंग से बना होता है जो परिधि के रिम से परे फैली हुई है।आमतौर पर फोर्जिंग से निर्मित इन फ्लैंग्स को वास्तव में पाइप से वेल्डेड किया जाता है।
Flanges के लिए सामग्री
पाइप फ्लैंग्स स्टेनलेस स्टील, कच्चा लोहा, एल्यूमीनियम, पीतल, कांस्य, प्लास्टिक आदि जैसे सभी विभिन्न सामग्रियों में निर्मित होते हैं, लेकिन सबसे अधिक उपयोग की जाने वाली सामग्री जाली कार्बन स्टील होती है और इसमें मशीनी सतह होती है।
इसके अलावा, विशिष्ट उद्देश्यों के लिए फिटिंग और पाइप जैसे फ्लैंग्स, कभी-कभी आंतरिक रूप से पूरी तरह से अलग गुणवत्ता की सामग्री की परतों से सुसज्जित होते हैं, जैसे कि फ्लैंग्स स्वयं, जो "लाइनेड फ्लैंग्स" होते हैं।
एक निकला हुआ किनारा की सामग्री, मूल रूप से पाइप की पसंद के दौरान निर्धारित की जाती है, ज्यादातर मामलों में, एक निकला हुआ किनारा पाइप के समान सामग्री का होता है।
इस वेबसाइट पर चर्चा की गई सभी फ्लैंग्स, एएसटीएम एन एएसटीएम मानकों के अंतर्गत आती हैं, जब तक कि अन्यथा संकेत न दिया गया हो।ASME B16.5 आयामों, आयामी सहिष्णुता आदि और ASTM विभिन्न भौतिक गुणों का वर्णन करता है।
प्रत्येक निकला हुआ किनारा ASME B16.5 में कई मानक आयाम हैं।यदि जापान में एक ड्राफ्ट्समैन या कनाडा में एक काम तैयार करने वाला या ऑस्ट्रेलिया में एक पाइपफिटर वेल्डिंग नेक फ्लैंज एनपीएस 6, कक्षा 150, अनुसूची 40 एएसएमई बी 16.5 के बारे में बोल रहा है, तो यह निकला हुआ किनारा पर जाता है जो नीचे की छवि में दिखाया गया है .
यदि निकला हुआ किनारा का आदेश दिया जाता है, तो आपूर्तिकर्ता सामग्री की गुणवत्ता जानना चाहता है।उदाहरण के लिए ASTM A105 एक जाली कार्बन स्टील निकला हुआ किनारा है, जबकि A182 एक जाली स्टेनलेस स्टील निकला हुआ किनारा है।
इसलिए, आपूर्तिकर्ता को सही क्रम में दो मानकों को निर्दिष्ट किया जाना चाहिए।
एक बोल्ट निकला हुआ किनारा कनेक्शन कई कारकों (निकला हुआ किनारा, बोल्ट, गास्केट, प्रक्रिया, तापमान, दबाव, मध्यम) का एक जटिल संयोजन है।ये सभी विभिन्न तत्व परस्पर जुड़े हुए हैं और एक सफल परिणाम प्राप्त करने के लिए एक दूसरे पर निर्भर हैं।
निकला हुआ किनारा संयुक्त की विश्वसनीयता संयुक्त बनाने की प्रक्रिया के सक्षम नियंत्रण पर गंभीर रूप से निर्भर करती है।
निकला हुआ किनारा कनेक्शन के कुछ अन्य नुकसान ..
बेशक, निकला हुआ किनारा कनेक्शन के बहुत फायदे हैं;कुछ उदाहरण..
लैप जॉइंट निकला हुआ किनारा को छोड़कर सभी प्रकार के साथ प्रदान किया जाता हैएक उठाया निकला हुआ किनारा चेहरा।
