उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TOBO |
प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
मॉडल संख्या: | A403 WP316L WP321 WP310 WP317L |
न्यूनतम आदेश मात्रा: | 2PCS |
मूल्य: | USD0.3-100 PER PC |
पैकेजिंग विवरण: | प्लाई लकड़ी के मामले या फूस |
प्रसव के समय: | 15days |
भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 9990000PCS |
उत्पाद का नाम:: | बट वेल्डिंग स्टेनलेस स्टील फिटिंग स्टब अंत | ग्रेड सामग्री: | A403 WP316L WP321 WP310 WP317L |
---|---|---|---|
आकार सीमा:: | DN15-DN600 (1/2 "-24") निर्बाध प्रकार DN15 - DN1200 (1/2 "- 48") वेल्डेड प्रकार | मोटाई:: | Sch5-Sch160, एसटीडी, XS, XXS |
मानक:: | ANSI / ASTM B16.9 / 16.28, API 5L, DIN2617, JIS B2311 / 235/13 | ||
हाई लाइट: | लैप ज्वाइंट स्टब एंड,एसएस स्टब एंड |

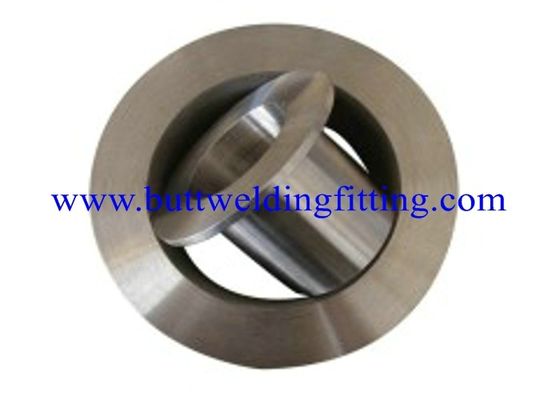

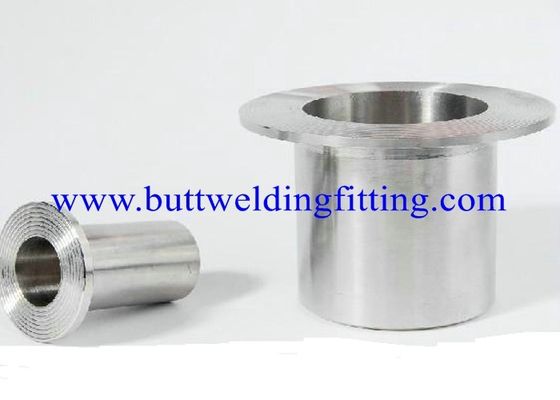

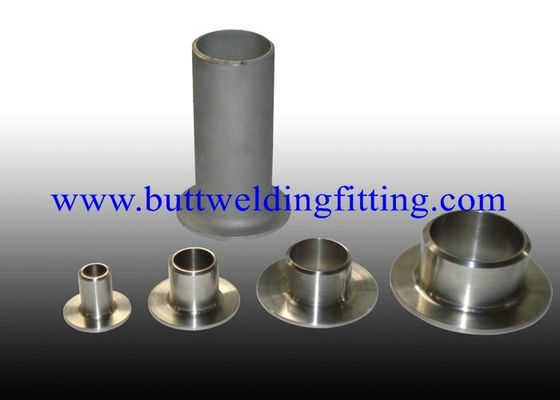

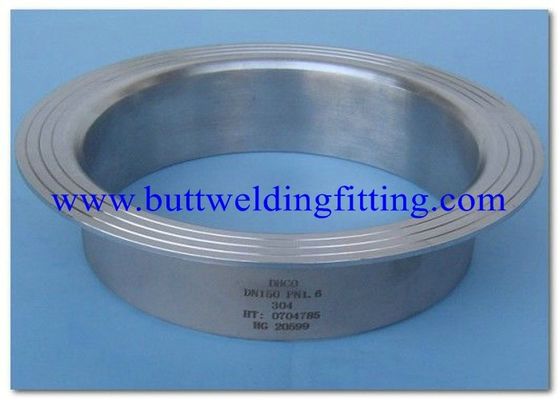

WP321 WP310 WP317L स्टेनलेस स्टील स्टब लैप जॉइंट 1 इंच 8 ”SCH40S SCH80 SCH120
· ASME / ANSI B16.9, B16.28, MSS SP-43, MSS SP-75 के अनुसार डिज़ाइन
· निर्बाध या वेल्डेड डिज़ाइन
आकार:
· कोहनी 45 °, 90 °, 180 ° (लंबी और छोटी), 3R
· सीधे और लाल टीज़
· कंसेंट्रिक और सनकी reducers
· कैप्स
· स्टब समाप्त होता है
· पार
· अन्य गैर मानक डिजाइन
· उच्च दीवार मोटाई और मांग पर बड़े व्यास बट वेल्ड फिटिंग (सीमलेस या माइटर्ड)
· मांग पर विशेष आकार के बट वेल्ड फिटिंग
· कार्बन स्टील: एएसटीएम ए 234 डब्ल्यूपीबी
· मिश्र धातु कार्बन स्टील: एएसटीएम ए 234 डब्ल्यूपी 1, डब्ल्यूपी 11 सीएल 1, डब्ल्यूपी 22 सीएल 1, डब्ल्यूपी 5
· कम तापमान कार्बन स्टील: एएसटीएम ए 420 डब्ल्यूपीएल 6, डब्ल्यूपीएल 3
· ऑस्टेनिटिक स्टेनलेस स्टील: एएसटीएम ए 403 WP 304 / 304L, WP 316 / 316L, WP 321
· डुप्लेक्स, सुपरडुप्लेक्स
· मोनेल, इनकॉनल 625®, हास्टलॉय सी 276®, 6Mo, इनकोलोय 825®
अत्यधिक संक्षारक अनुप्रयोगों के लिए टाइटेनियम, जिरकोनियम
· पानी के अनुप्रयोगों के लिए नमनीय लोहा
· आकार: 1/2 '' - 48 '' (और ऊपर - यानी विशेष बट वेल्ड फिटिंग)
· अनुसूचियां: STD, S40, XS, S80, S120, S160, XXS
· भारी दीवार की मोटाई / मांग पर बड़े व्यास की फिटिंग
डीएन | एनपीएस | बाहर व्यास | लंबी पैटर्न लंबाई, एफ | लघु पैटर्न लंबाई, एफ |
| लैप, जी का व्यास | ||||
मैक्स | मिन | |||||||||
मिमी | इंच | मिमी | इंच | |||||||
15 | 1/2 | 22.8 | 0.896 | 20.5 | 0.809 | 76 | 51 | 3 | 35 | |
20 | 3/4 | 28.1 | 1.106 | 25.9 | 1.019 | 76 | 51 | 3 | 43 | |
25 | 1 | 35.0 | 10376 | 32.6 | 1.284 | 102 | 51 | 3 | 51 | |
32 | 1.1 / 4 | 43.6 | 10,716 | 41.4 | 1.629 | 102 | 51 | 5 | 64 | |
40 | 1.1 / 2 | 49.9 | 1.965 | 47.5 | 1.869 | 102 | 51 | 6 | 73 | |
50 | 2 | 62.4 | 2.456 | 59.5 | 2.344 | 152 | 64 | 8 | 92 | |
65 | 2.1 / 2 | 75.3 | 2.966 | 72.2 | 2.844 | 152 | 64 | 8 | 105 | |
80 | 3 | 91.3 | 3.596 | 88.1 | 3.469 | 152 | 64 | 10 | 127 | |
90 | 3.1 / 2 | 104.0 | 4.096 | 100.8 | 3.969 | 152 | 76 | 10 | 140 | |
100 | 4 | 116.7 | 4.593 | 113.5 | 4.469 | 152 | 76 | 1 1 | 157 | |
125 | 5 | 144.3 | 5.683 | 140.5 | 5.532 | 203 | 76 | 1 1 | 186 | |
150 | 6 | 171.3 | 6.743 | 167.5 | 6.594 | 203 | 89 | 13 | 216 | |
200 | 8 | 222.1 | 8.743 | 218.3 | 8.594 | 203 | 102 | 13 | 270 | |
250 | 10 | 277.2 | 10.913 | 272.3 | 10.719 | 254 | 127 | 13 | 324 | |
300 | 12 | 328.0 | 12.913 | 323.1 | 12.719 | 254 | 152 | 13 | 381 | |
350 | 14 | 359.9 | 14.170 | 354.8 | 13.969 | 305 | 152 | 13 | 413 | |
400 | 16 | 411.0 | 16.180 | 405.6 | 15.969 | 305 | 152 | 13 | 470 | |
450 | 18 | 462.0 | 18.190 | 456.0 | 17.969 | 305 | 152 | 13 | 533 | |
500 | 20 | 514.0 | 20.240 | 507.0 | 19.969 | 305 | 152 | 13 | 584 | |
550 | 22 | 565.0 | 22.240 | 558.0 | 21.969 | 305 | 152 | 13 | 641 | |
600 | 24 | 616.0 | 24.240 | 609.0 | 23.969 | 305 | 152 | 13 | 692 |
