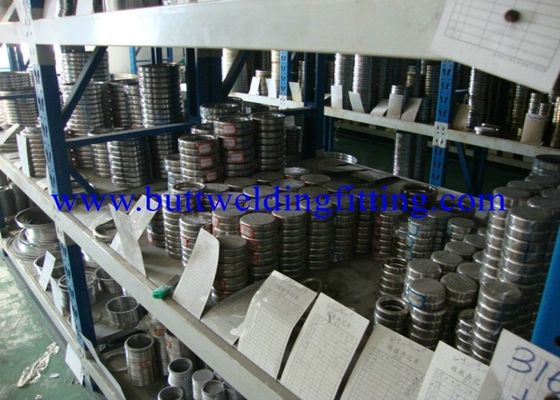

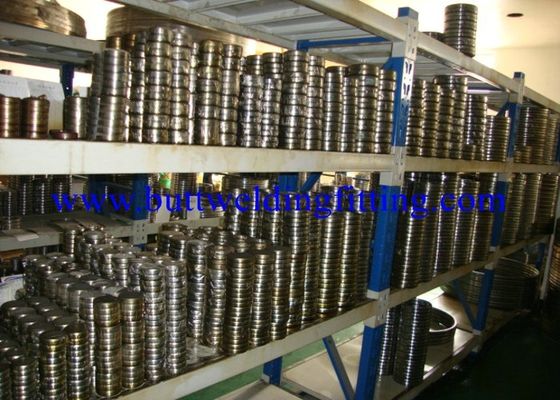

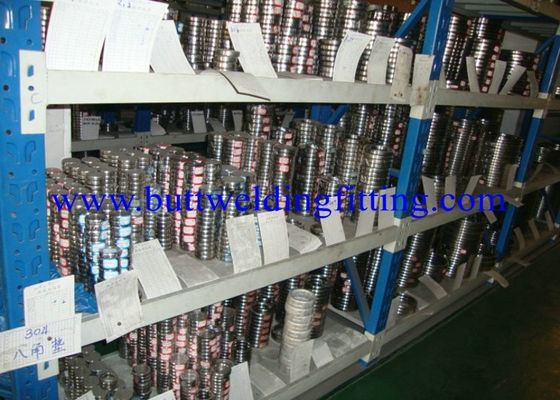

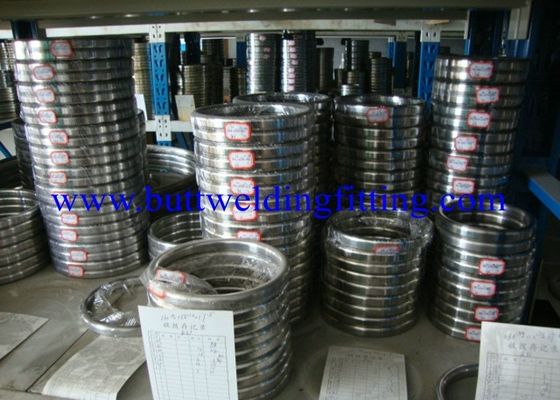

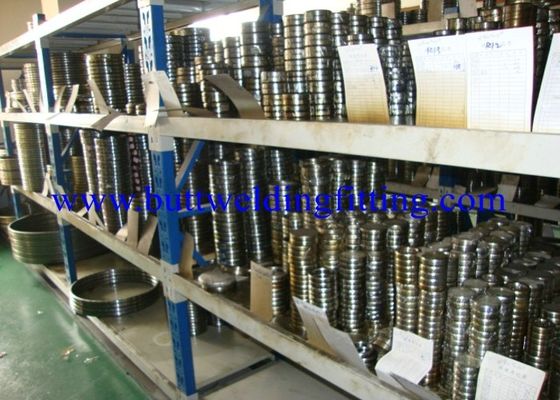

जीभ और नाली के लिए OEM ODM 317L स्टेनलेस स्टील फ्लैट रिंग गैसकेट

नरम सामना करने वाली सामग्री कम तनाव गैस्केट बैठने की सुविधा प्रदान करती है, जबकि धातु कोर की दाँतेदार ज्यामिति सीलिंग सतहों पर तनाव सांद्रता उत्पन्न करके सीलिंग प्रदर्शन को बढ़ाती है। धातु सामग्री कोर कठोरता और दरार प्रतिरोध प्रदान करता है, जबकि सेरिंग सामग्री का सामना करना पड़ता है। गैसकेट उत्कृष्ट दबाव और पुनर्प्राप्ति विशेषताओं को प्रदर्शित करता है, दबाव और तापमान में उतार-चढ़ाव, निकला हुआ किनारा चेहरे के तापमान अंतर, निकला हुआ किनारा रोटेशन, बोल्ट तनाव विश्राम, और रेंगना के तहत संयुक्त जकड़न बनाए रखता है। वैक्यूम से अत्यंत उच्च दबाव अनुप्रयोगों के लिए उपयुक्त है।

स्टाइल नंबर: RS3-PN को जीभ और नाली के लिए एक गाइड रिंग के बिना निर्मित किया जाता है, या पुरुष और महिला जैसे फ़्लैंड किए गए फ़्लॉन्ग एप्लिकेशन को पुन: निर्मित किया जाता है। यह आमतौर पर हीट एक्सचेंजर अनुप्रयोगों में उपयोग किया जाता है और डबल जैकेट वाले गैस्केट्स के उन्नयन के रूप में लागू किया जाता है। यह सबसे अच्छा अभ्यास के रूप में न्युबिन (यदि मौजूद है) को बेहतर बनाने के लिए सुझाया गया है।
जहां पास विभाजन की आवश्यकता होती है, वे भी kamm profiled और टुकड़े टुकड़े कर रहे हैं। वे अंगूठी के समान मोटाई हैं, और वेल्ड के साथ सुरक्षित रूप से जगह में आयोजित किए जाते हैं।

शैली संख्या: RS3-ZG संरेखण प्रयोजनों के लिए एक अभिन्न गाइड रिंग के साथ बनाया गया है। इसे उठे हुए चेहरे के गुच्छे में इस्तेमाल करने का सुझाव दिया गया है। गैस्केट को आमतौर पर ASME B16.5 flanges के लिए EN12560-6 प्रति डिजाइन और आकार दिया जाता है, लेकिन इसे अन्य मानकों के अनुसार बनाया जा सकता है।


शैली संख्या: RS3-ZA एक ढीली फिट गाइड रिंग का उपयोग करता है। यह लोकप्रिय डिजाइन नाममात्र पाइप के आकार और दबाव वर्ग के लिए उठाया चेहरे के गुच्छे के लिए पसंद किया जाता है और अत्यधिक रेडियल कतरनी विशेषताओं, थर्मल साइकलिंग और विस्तार के साथ उपकरणों में उपयोग किया जाता है।
गैस्केट को आमतौर पर ASME B16.5 flanges के लिए EN12560-6 प्रति डिजाइन और आकार दिया जाता है, लेकिन इसे अन्य मानकों के अनुसार बनाया जा सकता है।

Kammprofile गास्केट उपकरण अनुप्रयोगों के लिए एक आदर्श उन्नयन है जहाँ मानक सर्पिल घाव गास्केट, डबल जैकेट वाले डिजाइन, और नालीदार धात्विक गैसकेट आमतौर पर उपयोग किए जाते हैं।

Kammprofile RS3-PN आयाम स्टाइल RS1-R गैस्केट के समान हो सकते हैं जो बड़े पुरुष / महिला, बड़ी जीभ / नाली और छोटी जीभ / नाली जोड़ों में बैठे हैं। तकनीकी रूप से, ASME B16.47 सीरीज ए और बी फ्लैंग्स के लिए बड़े सर्पिल घाव ASME B16.20 के लिए निर्दिष्ट आयाम अभी भी RS3-ZG / RS3-ZA डिजाइन प्रति Kammprofile गैसकेट के लिए आवेदन कर सकते हैं।

Kammprofile RS3-ZG / RS3-ZA प्रति EN 12560-6 के लिए आयाम
सूट AS16 B16.5 Flanges सूट करने के लिए

नालीदार धातु ग्रेफाइट, सिरेमिक या PTFE परत के साथ कवर किया गया है। एक अतिरिक्त परिष्करण परत को सील किए जाने वाले माध्यम की आवश्यकताओं के आधार पर लागू किया जाता है। ऐसे गैसकेट का उपयोग असमान या विकृत सीलिंग सतहों पर किया जाता है, जहां बेहतर सीलिंग प्रदर्शन के साथ अधिक लोचदार सामग्री की आवश्यकता होती है।

ध्यान दें: धातु 0.5 मिमी मोटी है और गैस्केट की पिच 3 मिमी, 4 मिमी या 6 मिमी है, जो गैस्केट की चौड़ाई के आधार पर है। गलियारे की मोटाई लगभग है। गैसकेट आकार के आधार पर 1 मिमी से 1,5 मिमी। नालीदार धातु को 0.5 मिमी, 1 मिमी या 1,5 मिमी की मोटाई में ग्रेफाइट, सिरेमिक या पीटीएफई परतों के साथ कवर किया जा सकता है।
