उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TOBO |
प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
मॉडल संख्या: | एएसटीएम ए 234 डब्ल्यूपीबी डब्ल्यूपीएल 9 |
न्यूनतम आदेश मात्रा: | 3pcs |
मूल्य: | Negotiation |
पैकेजिंग विवरण: | प्लाई लकड़ी के मामले या फूस |
प्रसव के समय: | 15days |
भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 9980000PCS प्रति माह |
सामग्री: | एएसटीएम ए 234 डब्ल्यूपीबी डब्ल्यूपीएल 9 | मोटाई:: | Sch5-Sch160, एसटीडी, XS, XXS |
---|---|---|---|
परिक्षण:: | प्रत्यक्ष पढ़ना स्पेक्ट्रोमीटर, हाइड्रोस्टैटिक परीक्षण, एक्स-रे दोष डिटेक्टर, अल्ट्रासोनिक दोष डिटेक | भूतल खत्म:: | रेत विस्फोट, काला चित्रकला, galvanizing खत्म |
विनिर्माण प्रक्रिया: | पुश, प्रेस, फोर्ज, कास्ट, आदि | आवेदन: | पेट्रोलियम / विद्युत / रासायनिक / निर्माण / गैस / धातुकर्म / जहज़ निर्माण आदि |
पैकेजिंग विवरण:: | बट वेल्डिंग पाइप फिटिंग आमतौर पर लकड़ी के मामलों, लकड़ी pallets में या ग्राहकों के अनुरोध के अनुसार | ||
हाई लाइट: | बट वेल्डेड पाइप फिटिंग,औद्योगिक पाइप फिटिंग |

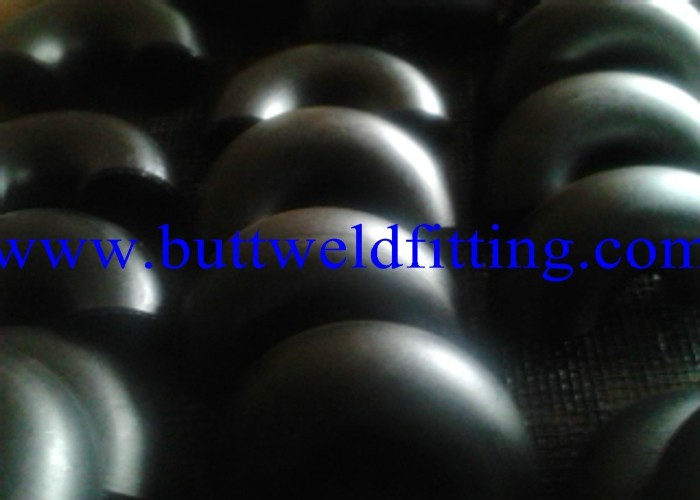

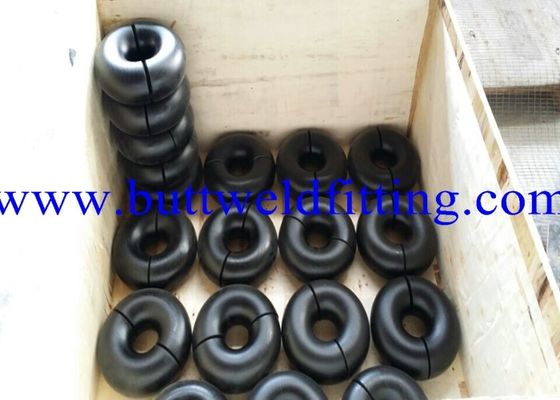

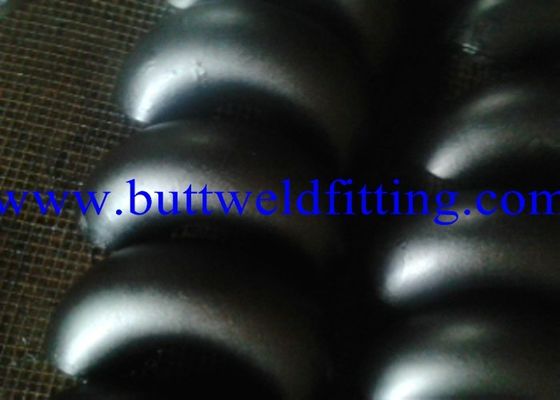

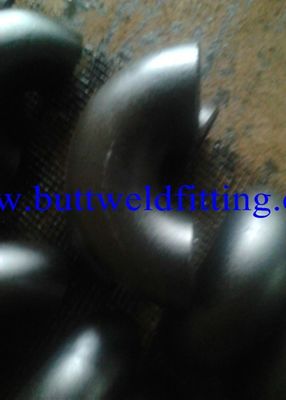

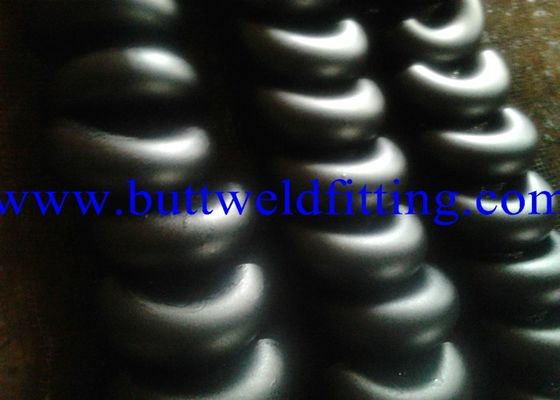

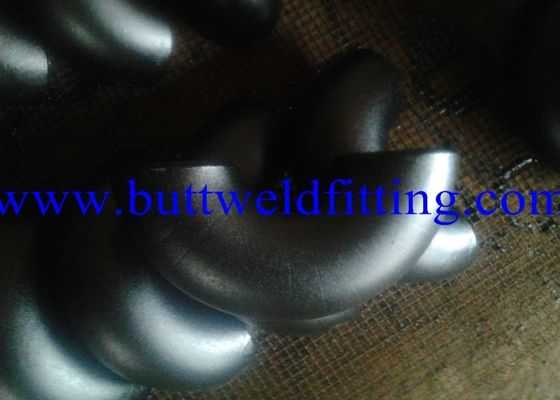

एएसटीएम ए 234 डब्ल्यूपीबी डब्ल्यूपीएल 9 बट वेल्ड फिटिंग एल्बो, स्टब एंड, पाइप एंड कैप
एएसटीएम A420 / A420M-00
ग्रेड | रचना,% | ||||||||||
सी | Mn | पी | एस | सी | नी | Cu | सीआर | मो | वी | नायब | |
WPL6 (1) (2) | 0.30 | 0.60-1.35 | 0.035 | 0.040 | 0.15-0.30 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | 0.02 |
WPL9 | 0.20 | 0.40-1.06 | 0.030 | 0.030 | - | 1.60-2.24 | 0.75-1.25 | - | - | - | - |
सामान्य नोट:
जब तक अन्यथा संकेत नहीं दिया जाता तब तक सभी मान अधिकतम होते हैं।
नोट: (१) ०.३०% से नीचे ०.०१% C की प्रत्येक कमी के लिए १.०६% से ऊपर ०.०५% Mn की वृद्धि की अनुमति दी जाएगी, अधिकतम १.३५% तक। (2) फोर्जिंग से बनी फिटिंग में 1.35% अधिकतम Mn हो सकता है।
तन्यता आवश्यकताएँ | WPL6 | WPL9 |
तन्य शक्ति, मिनट, ksi [एमपीए] | 60-85 [415-585] | 63-88 [435-610] |
यील्ड स्ट्रेंथ, मिन, केसी [एमपीए] | 35 [240] | 46 [315] |
दीवार की मोटाई | बढ़ाव आवश्यकताएँ | |||||
में | मिमी | अनुदैर्ध्य | आड़ा | |||
WPL6 | WPL9 | WPL6 | WPL9 | |||
मानक दौर नमूना, या छोटे आनुपातिक नमूना, 4 डी में न्यूनतम% | 22 | 20 | 12 | - | ||
दीवार मोटाई 0.312in [7.94 मिमी] और अधिक के लिए आयताकार नमूना, और पूर्ण खंड में परीक्षण किए गए सभी छोटे आकारों के लिए; 2% में मिनट% [50 मिमी] | ³0.312 | ³7.94 | 30 | 28 | 16.5 | 18 |
0.312in [7.94 मिमी] से कम दीवार की मोटाई के लिए आयताकार नमूना; 2 मिनट में [50 मिमी] (0.5in [12.7 मिमी] विस्तृत नमूना) | 0.281 | 7.14 | 28.5 | 26.5 | 15.5 | 17.0 |
0.250 | 6.35 | 27.0 | 25.0 | 14.5 | 16.0 | |
0.219 | 5.56 | 25.5 | 23.5 | - | - | |
0.188 | 4.76 | 24.0 | 22.0 | - | - | |
0.156 | 3.97 | 22.5 | 20.5 | - | - | |
0.125 | 3.17 | 21.0 | 19.0 | - | - | |
0.094 | 2.38 | 19.5 | 17.5 | - | - | |
0.062 | 1.59 | 18.0 | 16.0 | - | - |
जहां दीवार की मोटाई ऊपर दो मूल्यों के बीच होती है, न्यूनतम बढ़ाव मूल्य निम्नलिखित समीकरणों द्वारा निर्धारित किया जाता है:
WPL6 WPL9
अनुदैर्ध्य ई = 48t + 15.00 E = 48t + 13.00
अनुप्रस्थ E = 32t + 6.50 E = 32t + 8.00
2 = [50 मिमी]% में ई = बढ़ाव
t = नमूना की वास्तविक मोटाई, [मिमी] में
हमारे उत्पाद श्रृंखला: <बट वेल्डेड पाइप फिटिंग>
1)। कोहनी (45 ° 90 ° 180 °, SR / LR)
2)। टी (बराबर टी / रेड्यूसर टी)
3)। Reducer (कंसेंट्रिक रेड्यूसर / सनकी Reducer)
4)। टोपी
5)। निकला हुआ किनारा (SO निकला हुआ किनारा / WN निकला हुआ किनारा / अंधा निकला हुआ किनारा)
5)। और विभिन्न सामग्री ग्रेड, कार्बन स्टील / मिश्र धातु इस्पात / स्टेनलेस स्टील में कुछ अन्य पाइप उत्पाद।
आकार: 1/2 "-72"
मोटाई: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, XXS, SCH100, SCH120, SCH140, SCH160
मानक: ANSI B 16.9 / ANSI B16.28 / MSS SP43 / MSS P75 / JIS2311 / JIS 2312 / JIS2313 / DIN2615 / GB-12459 / GB-T13401, Gost17375
सामग्री:
उत्पाद / सामग्री | कोहनी, टी, Reducers, निकला हुआ किनारा, टोपी, पाइप स्टेनलेस स्टील 90 डिग्री कोहनी | ||||||||
कार्बन स्टील | अमेरिका | एएसटीएम A234 WPB WPC A105 A106 A533-D API5L बी A671-CC-70 A515-50 A135-A A179-C A214-C A192 A226 A315-B A178-C A210-A | |||||||
यूरोप | ST33 ST37 ST37-2 ST35.8 ST42 ST42-2 ST45-8 ST45-4 | ||||||||
कार्बन की कम मात्रा वाला इस्पात | अमेरिका | A420 WPL6 A350LF2 A333 Gr6 A671-CC-60 A516-60 A333-3.4 A334-3.4 A333-8 A334-8 A210-C A333-1.6 A333-7.9 A334-1.6 A334-7.97 | |||||||
यूरोप | St52.4 St52 TTSt35N 10Ni14 X8Ni9 | ||||||||
पाइप लाइन | MSS SP75 | WPYH42 | A694 | F42 | API5L | X42 | API5L (डीएसडब्ल्यू) | X42 | |
WPYH46 | F46 | X46 | X46 | ||||||
WPYH52 | F52 | X52 | X52 | ||||||
WPYH56 | F56 | X56 | X56 | ||||||
WPYH60 | F60 | X60 | X60 | ||||||
WPYH65 | F65 | X65 | X65 | ||||||
WPYH70 | F70 | X70 | X70 | ||||||
अलॉय स्टील | अमेरिका | A369-FP1 A369-FP2 A250-T1 A209-T1 A213-T2 A213-T9 A213-T12 A199-T11 A199-T22 A335-P1 A335-P2 53535-P11 A335-P12 A335-P22 A335-P91 A335-P91 P92 | |||||||
यूरोप | 15Mo3 13CrMo44 10CrMo910 12CrMo195 | ||||||||
स्टेनलेस स्टील | अमेरिका | A553-Gr.Ⅰ.Ⅱ A353 A320-405 A320-410S A320-403 A320-430 A320-304 A320-302 A320-321 A320-316 A320-317 A320-304L A320-3016L A320-317L A320-334L A320-3347 A320-310 | |||||||
यूरोप | X8Ni9 X7Cr13 X10Cr13 X8Cr17 X5CrNi189 X10CrNiTi189 X2CrNi189 X2CrNiMo1810 X10CNNNN18 |
सतह का उपचार:
1) कार्बन स्टील: शॉट ब्लास्ट, ब्लैक पेंटिंग, रस्ट-प्रूफ तेल, पारदर्शी तेल, इलेक्ट्रिक गैल्वनाइजिंग, हॉट गैल्वनाइजिंग
2) मिश्र धातु इस्पात: शॉट ब्लास्ट, काली पेंटिंग, जंग प्रूफ तेल, पारदर्शी तेल, बिजली गैल्वनाइजिंग ,, गर्म गैल्वनाइजिंग
3) स्टेनलेस स्टील: पॉलिश
आवेदन क्षेत्र: रासायनिक उद्योग / पेट्रोलियम उद्योग / विद्युत उद्योग / धातुकर्म उद्योग / भवन उद्योग / जहाज निर्माण उद्योग
पैकिंग: प्लाईवुड मामलों, pallets, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार
उपकरण : प्रेस मशीन, बेंड मशीन, पुशिंग मशीन, ग्रूविंग मशीन, गश एरेनेसस, आदि
परीक्षण: प्रत्यक्ष पढ़ना स्पेक्ट्रोमीटर, हाइड्रोस्टैटिक परीक्षण, एक्स-रे दोष डिटेक्टर, अल्ट्रासोनिक दोष डिटेक्टर, मैजेंटिक कण निरीक्षण, आदि
