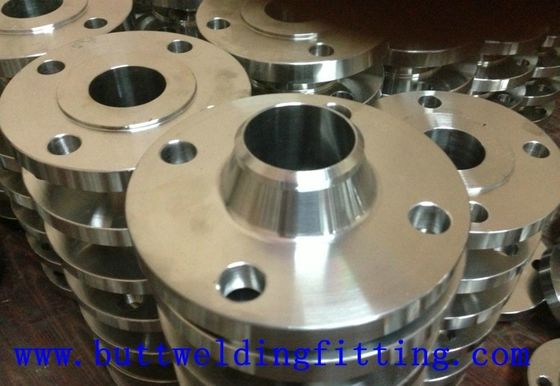

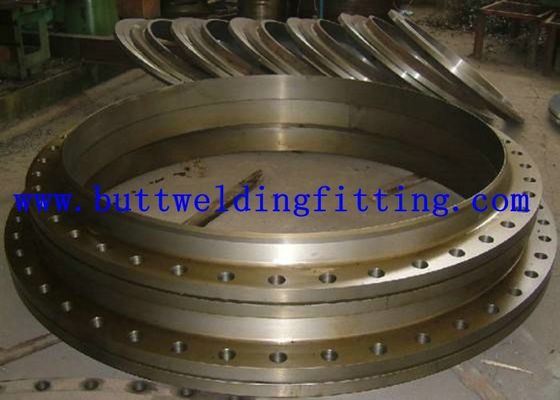

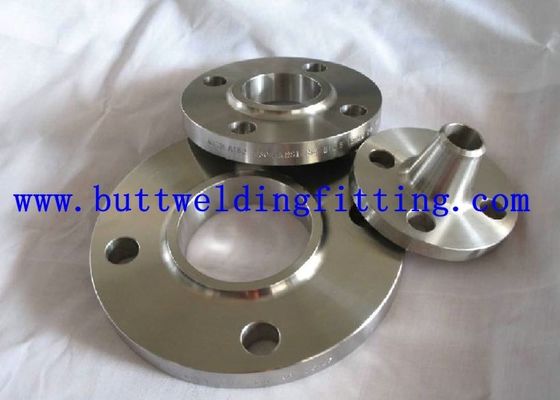

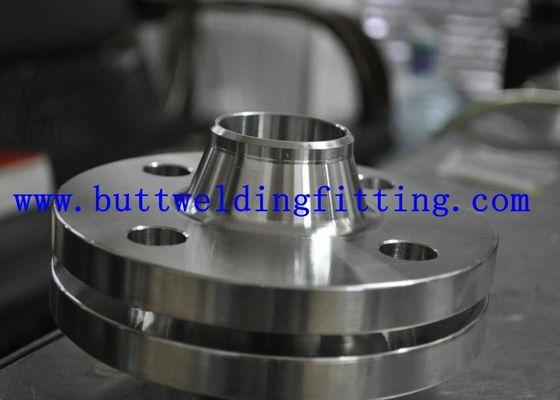

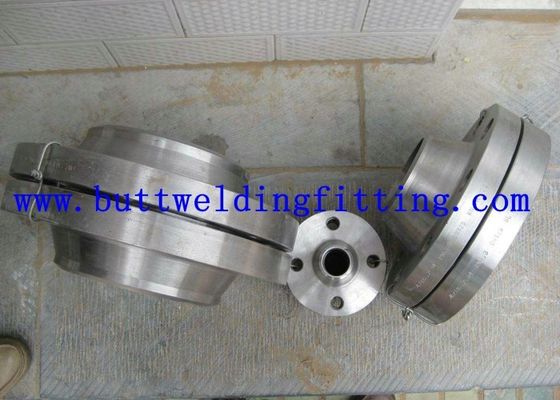

Ansi Asme Asa B16.5 प्लेट रिंग निकला हुआ किनारा चेहरा कक्षा 150/300/600
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या | 31254 1.4547 254 एसएमओ |
| न्यूनतम आदेश मात्रा | 1PC |
| मूल्य | US $ 10 - 100 / Kilogram |
| पैकेजिंग विवरण | समुद्र में चलने योग्य लकड़ी के मामलों या पट्टियाँ स्टील बैंड द्वारा या ग्राहक की आवश्यकताओं के अनुसा |
| प्रसव के समय | 30 दिनों के बाद टी / टी या नियंत्रण रेखा द्वारा 30% पूर्व भुगतान प्राप्त करना |
| भुगतान शर्तें | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता | प्रति माह 50 मीट्रिक टन / मीट्रिक टन |
उत्पाद विवरण
| प्रकार | प्लेट निकला हुआ किनारा | आयुध डिपो | 9.5 से 219 मिमी |
|---|---|---|---|
| कक्षा रेटिंग | 150#~2500# | का सामना करना पड़ | आरएफ (उठाया चेहरा); एफएफ (फ्लैट चेहरा); आरटीजे (अंगूठी प्रकार संयुक्त); आरजे (अंगूठी संयुक्त चेहरा) |
| निर्माण प्रक्रिया | पुश, प्रेस, फोर्ज, कास्ट, आदि। | पैकिंग | लकड़ी के मामले, पैलेट, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार |
| MOQ | 1 टुकड़ा | डिलीवरी का समय | मात्रा के आधार पर 10-100 दिन |
| भुगतान की शर्तें | एल/सी, टी/टी | लदान | एफओबी टियांजिन/शंघाई, सीएफआर, सीआईएफ आदि |
| आवेदन | पाइपलाइन और वाल्व कनेक्शन | सतह का उपचार | मसालेदार, 2 बी, नंबर 4, बीए, हेयरलाइन, मिरर |
| प्रमुखता देना | फोएन्गस और फिटिंग,बट वेल्ड फ्लैंगेस |
||
उत्पाद विवरण
एएनएसआई, एएसएमई, एएसए, बी 16.5 प्लेट फ्लेग रेज्ड फिश क्लास 150/300/600
विशेष विवरण
आकार:
डीएन अनुसूची या आप की आवश्यकता के रूप में
सामग्री:
स्टेनलेस स्टील
मानक:
ASTM, ASME, DIN, EN, BS, ISO, JIS, GB आदि
उत्पत्ति का स्थान:
शंघाई, चीन (मुख्यभूमि)
मॉडल संख्या:
जाली निकला हुआ किनारा
मानक या गैर-मानक:
मानक
उत्पाद का नाम:
एएनएसआई, एएसएमई, एएसए, बी 16.5 प्लेट फ्लेग रेज्ड फिश क्लास 150/300/600
प्रकार:
जाली निकला हुआ किनारा
सतह का उपचार:
मसालेदार, 2 बी, नंबर 4, बीए, हेयरलाइन, मिरर
तकनीक:
ईआरडब्ल्यू
आवेदन:
मोटर, निर्माण, तेल, दवा, भोजन ...
व्यापारिक अवधि:
एफओबी, सीआईएफ, सीएफआर, EXW
आकार सीमा:
ओडी 9.5 से 219 मिमी डब्ल्यूटी 0.25 मिमी से 3 मिमी
MOQ:
500 किलो
नमूना:
हाँ, फ्रीक्वेंट ग्राहकों के लिए मुफ्त
पैकेजिंग और वितरण
पैकेजिंग विवरण:
1. लकड़ी का फूस
2. विरोधी गीला बुना बैग
3. आवश्यकतानुसार
पहुचने का विवरण:
अंतिम मात्रा के अनुसार 7-10 दिन
| निकला हुआ किनारा आयाम और अनुमानित द्रव्यमान |
| ANSI, ASME, ASA, B16.5 150lb / sq.in। प्लेट रिंग निकला हुआ आरएफ | |||||||||
| ø | डी | ख | जी | मीटर | जम्मू | कश्मीर | छेद | एल | किलोग्राम। |
| 1/2 " | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0400 |
| 3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0800 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1100 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4100 |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4 " | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5 " | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6 " | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8 " | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12600 |
| 10 " | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12 " | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14 " | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16 " | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18 " | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20 " | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22 " | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24 " | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
ध्यान दें: 1. लैप जॉइंट को छोड़कर कक्षा 150 के फ्लैंग्स 0.06 (1.6 मिमी) उभरे हुए चेहरे से लैस होंगे, जो कि 'थिकनेस' (सी) और 'हब थ्रू हब (वाई 1), (वाई 3) में शामिल है। 2. स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप जॉइंट फ्लैंग्स के लिए, हब को आधार से ऊपर या 7 डिग्री की सीमा के भीतर लंबवत आकार दिया जा सकता है। 3. ब्लाइंड फ्लैंगेस को उसी हब के साथ बनाया जा सकता है जैसा कि स्लिप-ऑन फ्लैंग्स के लिए या हब के बिना उपयोग किया जाता है। 4. गैसकेट सतह और बैकसाइड (बोल्टिंग के लिए असर सतह) को 1 डिग्री के भीतर समानांतर बनाया गया है। समानता को पूरा करने के लिए, मोटाई (C) को कम किए बिना, स्पॉट फेसिंग को MSS SP-9 के अनुसार किया जाता है। 5. सॉकेट (डी) की गहराई एएनएसआई बी 16.5 द्वारा केवल 3 इंच के आकार में कवर की जाती है, 3 इंच से अधिक निर्माता के विकल्प पर है। |
| ANSI, ASME, ASA, B16.5 300lb / sq.in। प्लेट निकला हुआ किनारा आरएफ | |||||||||
| ø | डी | ख | जी | मीटर | जम्मू | कश्मीर | छेद | एल | किलोग्राम। |
| 1/2 " | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0700 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1400 |
| 1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3400 |
| 2 1/2 " | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 " | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4 " | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10100 |
| 5 " | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6 " | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8 " | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10 " | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12 " | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14 " | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16 " | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18 " | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20 " | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22 " | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24 " | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208.000 |
ध्यान दें: 1. लैप जॉइंट को छोड़कर क्लास 300 के फ्लैंग्स 0.06 (1.6 मिमी) उभरे हुए चेहरे से लैस होंगे, जो 'थिकनेस' (सी) और 'हब थ्रू हब' (वाई 1), (वाई 3) में शामिल है। 2. स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप जॉइंट फ्लैंग्स के लिए, हब को आधार से ऊपर या 7 डिग्री की सीमा के भीतर लंबवत आकार दिया जा सकता है। 3. ब्लाइंड फ्लैंगेस को उसी हब के साथ बनाया जा सकता है जैसा कि स्लिप-ऑन फ्लैंग्स के लिए या हब के बिना उपयोग किया जाता है। 4. गैसकेट सतह और बैकसाइड (बोल्टिंग के लिए असर सतह) को 1 डिग्री के भीतर समानांतर बनाया गया है। समानता को पूरा करने के लिए, मोटाई (C) को कम किए बिना, स्पॉट फेसिंग को MSS SP-9 के अनुसार किया जाता है। 5. सॉकेट (डी) की गहराई एएनएसआई बी 16.5 द्वारा केवल 3 इंच के आकार में कवर की जाती है, 3 इंच से अधिक निर्माता के विकल्प पर है। |
| ANSI, ASME, ASA, B16.5 600lb / sq.in। प्लेट निकला हुआ किनारा आरएफ | |||||||||
| ø | डी | ख | जी | मीटर | जम्मू | कश्मीर | छेद | एल | किलोग्राम। |
| 1/2 " | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0800 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 " | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4 " | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5 " | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6 " | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8 " | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10 " | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12 " | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14 " | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16 " | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18 " | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20 " | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22 " | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24 " | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
ध्यान दें: 1. लैप जॉइंट को छोड़कर क्लास 600 के फ्लैंग्स 0.25 (6.35 मिमी) उभरे हुए चेहरे से लैस होंगे, जो 'थिकनेस' (C) और 'लेंथ थ्रू हब' (Y1), (Y3) में शामिल नहीं है। 2. स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप जॉइंट फ्लैंग्स के लिए, हब को आधार से ऊपर या 7 डिग्री की सीमा के भीतर लंबवत आकार दिया जा सकता है। 3. ब्लाइंड फ्लैंगेस को उसी हब के साथ बनाया जा सकता है जैसा कि स्लिप-ऑन फ्लैंग्स के लिए या हब के बिना उपयोग किया जाता है। 4. गैसकेट सतह और बैकसाइड (बोल्टिंग के लिए असर सतह) को 1 डिग्री के भीतर समानांतर बनाया गया है। समानता को पूरा करने के लिए, मोटाई (C) को कम किए बिना, स्पॉट फेसिंग को MSS SP-9 के अनुसार किया जाता है। 5. 3 1/2 के माध्यम से आकार 1/2 के आयाम कक्षा 400 फ्लैंगेस के लिए समान हैं। 6. सॉकेट (डी) की गहराई एएनएसआई बी 16.5 द्वारा केवल 3 इंच के आकार में कवर की जाती है, 3 इंच से अधिक निर्माता के विकल्प पर है। |
| उत्पादन क्षमता और खरीद विवरण | ||
| 1। | आपूर्ति निकला हुआ किनारा आयाम DN15 - DN2000 (1/2 "- 80"), जाली निकला हुआ किनारा। | |
| 2। | सामग्री कार्बन स्टील: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20 #, 20Mn आदि। | |
| 3। | सामग्री स्टेनलेस स्टील: ASTM A182 F304, F304L, F316, F316L, F321 आदि। | |
| 4। | फ्लैंग्स एंटी रस्ट: एंटी रस्ट ऑयल, ब्लैक पेंट, येलो पेंट कोटिंग, हॉट डिप्ड जस्ती, कोल्ड जस्ती आदि। | |
| 5। | मासिक उत्पादन: प्रति माह 3000 टन। | |
| 6। | डिलिवरी की शर्तें: सीआईएफ, सीएफआर, एफओबी, EXW। | |
| 7। | भुगतान की शर्तें: वायर ट्रांसफर (टी / टी), अपरिवर्तनीय एल / सी साइट पर आदि। | |
| 8। | न्यूनतम आदेश मात्रा: 1 टन या 100 पीएससी। | |
| 9। | गुणवत्ता की गारंटी: EN10204 3.1 प्रमाणपत्र, मिल प्रमाणपत्र, तृतीय पक्ष निरीक्षण, नि: शुल्क प्रतिस्थापन सेवा। | |
