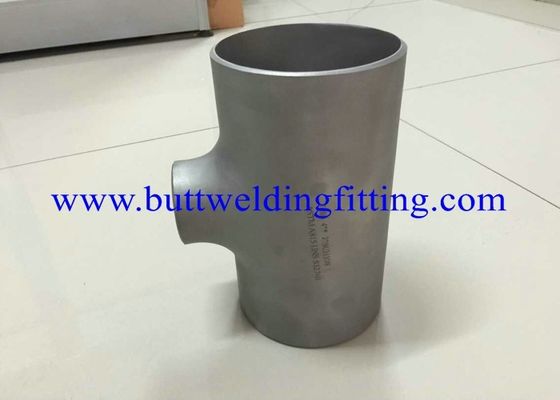

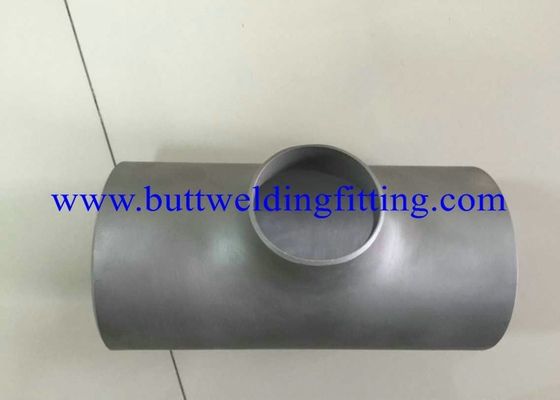

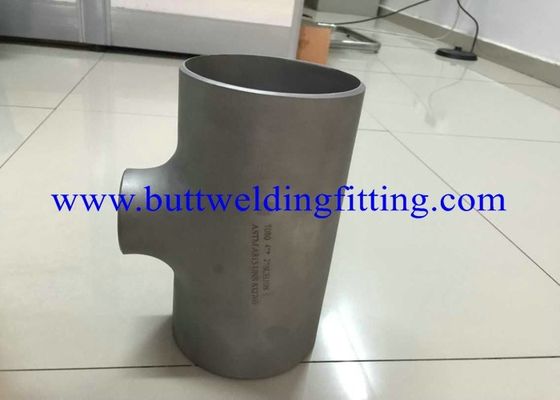

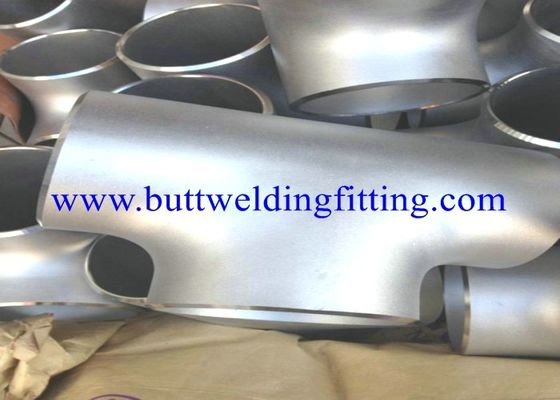

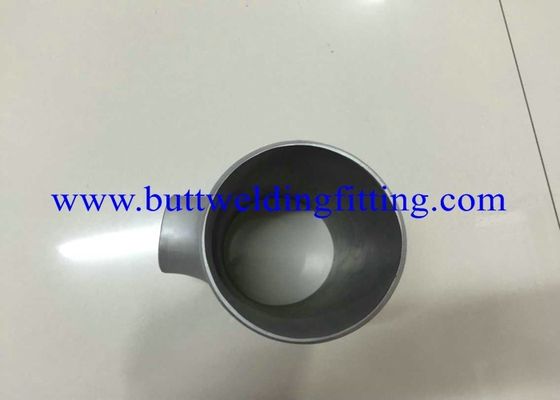

ANSI B16.9 ANSI B16.11 स्टेनलेस स्टील टी 304L 316L 310S 2205 904L 1 "24" SCH80
उत्पाद विवरण
| पाइप फिटिंग के प्रकार | स्ट्रेट टी एंड स्ट्रेट क्रॉस | अंकन | लोगो, हीट नंबर, स्टील ग्रेड, मानक, आकार |
|---|---|---|---|
| मानत विशिष्टताएँ | ASTM, JIS, बी एस, दीन, विश्वविद्यालय आदि | प्रमाणन | API,CE,ISO9001:2008,LRQA,PED |
| प्रमुखता देना | स्टील पाइप टी,बट वेल्ड टी |
||
उत्पाद विवरण
ANSI B16.9 ANSI B16.11 स्टेनलेस स्टील टी 304L 316L 310S 2205 904L 1 "24" SCH80
हम अपने ग्राहकों को बट वेल्ड फिटिंग प्रदान करते हैं जो हमारे मूल निर्माताओं द्वारा उच्च गुणवत्ता वाले स्टेनलेस स्टील से बनाई गई हैं। सहज और वेल्डेड रूपों में प्रस्तुत किया गया, ये फिटिंग सटीक-निर्मित हैं और हमारे ग्राहकों को निम्नलिखित विशिष्टताओं में पेश की जाती हैं:
प्रपत्र:
1/8 "एनबी टू 48" एनबी। (निर्बाध और वेल्डेड)
मोटाई
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS & NS NACE MR 01-75 के साथ उपलब्ध
प्रकार:
· 45 डिग्री, 90 डिग्री, 180 डिग्री, आर = 1 डी, 1.5 डी, 3 डी, 5 डी, 6 डी, 8 डी, 10 डी और 20 डी में कोहनी।
· सनकी और गाढ़ा रेड्यूसर।
· कैप्स और पार।
· समान और असमान टी।
· लंबे और छोटे ठूंठ अंत।
मानक:
· ASME: ANSI B16.9, ANSI B16.28, MSS SP75
· DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
· SGP: JIS B2313
· EN: EN10253-1, EN10253-2
सामग्री:
स्टेनलेस स्टील: एएसटीएम A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L / आदि।
कार्बन स्टील: एएसटीएम A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 आदि।
मिश्र धातु इस्पात: एएसटीएम A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 / आदि।
अन्य सामग्री: मोनेल, निकल, इनकोनेल, हेस्टलॉय, तांबा, पीतल, कांस्य, टाइटेनियम, टैंटलम, बिस्मथ,
एल्युमिनियम, हाई स्पीड स्टील, जिंक, लेड इत्यादि।
ट्यूब का आकार | बाहरी व्यास (OD) | दीवार की मोटाई (T) | 90 ओ एल / आर कोहनी केंद्र पूंछ ए के लिए | पूंछ के छोर B को मोड़ने के लिए 45 o L / R केंद्र | ए सेंटर एल्बो के अंत में 90 ओ एस / आर | पूंछ अंत मुख्यमंत्री के लिए केंद्र के लिए तीन लिंक | टोपी की लंबाई | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||||
1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.50 | 0.625 | - | 1.00 | 1.00 |
3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.12 | 0.438 | - | 1.13 | 1.00 |
1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 | 0.875 | 1.00 | 1.50 | 1.50 |
1-1 / 4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 | 1.00 | 1.25 | 1.88 | 1.50 |
1-1 / 2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 | 1.12 | 1.50 | 2.25 | 1.50 |
2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 3.00 | 1.38 | 2.00 | 2.50 | 1.50 |
2-1 / 2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.75 | 1.75 | 2.50 | 3.00 | 2.00 |
3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | 4.50 | 2.00 | 3.00 | 3.38 | 2.50 |
4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 6.00 | 2.50 | 4.00 | 4.13 | 3.00 |
5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 7.50 | 3.12 | 5.00 | 4.88 | 3.50 |
6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 9.00 | 3.75 | 6.00 | 5.63 | 4.00 |
8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 12.00 | 5.00 | 8.00 | 7.00 | 5.00 |
10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 15.00 | 6.25 | 10.00 | 8.50 | 6.00 |
12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | 18.00 | 7.50 | 12.00 | 10.00 | 7.00 |
14 | 14.000 | 0.156 | 0.250 | 0.375 | 0.500 | 21.00 | 8.75 | 14.00 | 11.00 | 7.50 |
16 | 16.000 | 0.165 | 0.250 | 0.375 | 0.500 | 24.00 | 10.00 | 16.00 | 12.00 | 8.00 |
18 | 18.000 | 0.165 | 0.250 | 0.375 | 0.500 | 27.00 | 11.25 | 18.00 | 13.50 | 9.00 |
20 | 20.000 | 0.188 | 0.250 | 0.375 | 0.500 | 30.00 | 12.50 | 20.00 | 15.00 | 10.00 |
24 | 24.000 | 0.218 | 0.250 | 0.375 | 0.500 | 36.00 | 13.50 | 24.00 | 17.00 | 12.00 |
अनुप्रयोग सीमा: पेट्रोलियम, गलाने, खाद्य पदार्थों, बिजली, पेपरमेकिंग, रसायन, चिकित्सा उपकरण, विमानन, बॉयलर हीट एक्सचेंजर और अन्य क्षेत्रों में उपयोग के लिए।
नोट: ग्राहकों को ग्राहक संरचना, आकार, पैकेज प्रदान करना
