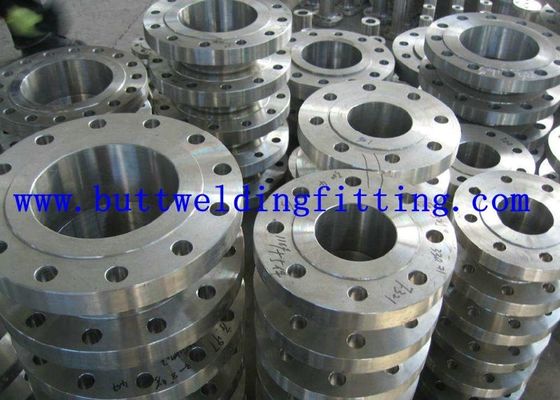

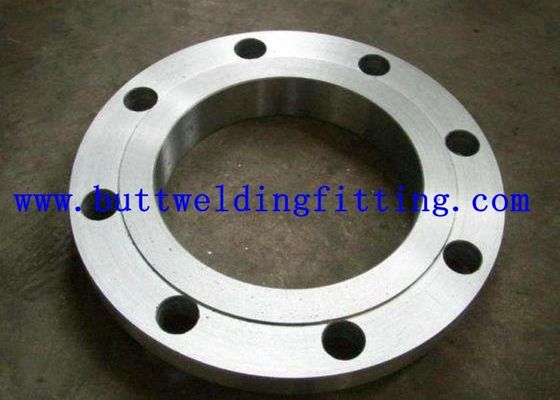

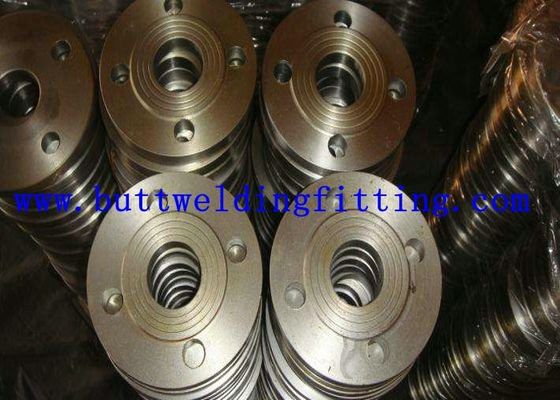

एन 1092-1 टाइप 1 01 प्लेट फ्लंग बट वेल्ड फ्लैंग्स PN6 PN10 PN16 PN25 PN40

  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
उत्पत्ति के प्लेस चीन
ब्रांड नाम TOBO
प्रमाणन SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
मॉडल संख्या EN1092-1
न्यूनतम आदेश मात्रा 1PC
मूल्य US $ 10 - 100 / Kilogram
पैकेजिंग विवरण समुद्र में चलने योग्य लकड़ी के मामलों या पट्टियाँ स्टील बैंड द्वारा या ग्राहक की आवश्यकताओं के अनुसा
प्रसव के समय 30 दिन बाद टी / टी या नियंत्रण रेखा द्वारा 30% पूर्व भुगतान प्राप्त करना
भुगतान शर्तें एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता प्रति माह 50 मीट्रिक टन / मीट्रिक टन
उत्पाद विवरण
प्रकार प्लेट निकला हुआ किनारा आयुध डिपो 9.5 से 219 मिमी
कक्षा रेटिंग 150#~2500# का सामना करना पड़ आरएफ (उठाया चेहरा); एफएफ (सपाट चेहरा); आरटीजे (अंगूठी प्रकार संयुक्त); आरजे (अंगूठी संयुक्त चेहरा) ट
निर्माण प्रक्रिया पुश, प्रेस, फोर्ज, कास्ट, आदि। पैकिंग लकड़ी के मामले, पैलेट, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार
MOQ 1 टुकड़ा डिलीवरी का समय मात्रा के आधार पर 10-100 दिन
भुगतान की शर्तें एल/सी, टी/टी लदान एफओबी टियांजिन/शंघाई, सीएफआर, सीआईएफ आदि
आवेदन पाइपलाइन और वाल्व कनेक्शन सतह का उपचार मसालेदार, 2 बी, नंबर 4, बीए, हेयरलाइन, मिरर
प्रमुखता देना

फोएन्गस और फिटिंग

,

बट वेल्ड फ्लैंगेस
एक संदेश छोड़ें
उत्पाद विवरण
EN 1092-1 TYPE 01 PLATE FLANG PN6, PN10, PN16, PN25, PN40

विशेष विवरण

आकार:

डीएन अनुसूची या आप की आवश्यकता के रूप में

सामग्री:

स्टेनलेस स्टील

मानक:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB आदि

उत्पत्ति का स्थान:

शंघाई, चीन (मुख्यभूमि)

मॉडल संख्या:

जाली निकला हुआ किनारा

मानक या गैर-मानक:

मानक

उत्पाद का नाम:

EN 1092-1 TYPE 01 PLATE FLANG PN6, PN10, PN16, PN25, PN40

प्रकार:

जाली निकला हुआ किनारा

सतह का उपचार:

मसालेदार, 2 बी, नंबर 4, बीए, हेयरलाइन, मिरर

तकनीक:

ईआरडब्ल्यू

आवेदन:

मोटर, निर्माण, तेल, दवा, भोजन ...

व्यापारिक अवधि:

एफओबी, सीआईएफ, सीएफआर, EXW

आकार सीमा:

ओडी 9.5 से 219 मिमी डब्ल्यूटी 0.25 मिमी से 3 मिमी

MOQ:

500 किलो

नमूना:

हाँ, फ्रीक्वेंट ग्राहकों के लिए मुफ्त
पैकेजिंग और वितरण

पैकेजिंग विवरण:

1. लकड़ी का फूस
2. विरोधी गीला बुना बैग
3. आवश्यकतानुसार

पहुचने का विवरण:

अंतिम मात्रा के अनुसार 7-10 दिन

निकला हुआ किनारा आयाम और अनुमानित द्रव्यमान
एन 1092-1 टाइप 1 01 पीएन 6 प्लेट फ़्लो
रेटेड
व्यास 		पाइप निकला हुआ किनारा शिकंजा वजन
(7,85 किलोग्राम / डीएम 3)
d1 कश्मीर डी ख d2 धागा बोल्ट छेद किलोग्राम
15 21,3 22,0 55 80 12 1 1 M10 4 0401
20 26,9 27,5 65 90 14 1 1 M10 4 0590
25 33,7 34,5 75 100 14 1 1 M10 4 0716
32 42,4 43,5 90 120 16 14 M12 4 1,153
40 48,3 49,5 100 130 16 14 M12 4 1,344
50 60,3 61,5 110 140 16 14 M12 4 1,478
65 76,1 77,5 130 160 16 14 M12 4 1,850
80 88,9 90,5 150 190 18 18 M16 4 2944
100 114,3 116,0 170 210 18 18 M16 4 3,247
125 139,7 141,5 200 240 20 18 M16 8 4301
150 168,3 170,5 225 265 20 18 M16 8 4741
200 219,1 221,5 280 320 22 18 M16 8 6862
250 273,0 276,5 335 375 24 18 M16 12 8893
300 323,9 327,5 395 440 24 22 M20 12 11,880
350 355,6 359,5 445 490 26 22 M20 12 16,788
400 406,4 411,0 495 540 28 22 M20 16 19,781
450 457,0 462,0 550 595 30 22 M20 16 24,495
500 508,0 513,5 600 645 30 22 M20 20 26,307
600 610,0 616,5 705 755 32 26 M24 20 34,702
700 711,0 714,2 810 860 40 26 M24 24 52,441
800 813,0 815,8 920 975 44 30 M27 24 71,262
900 914,0 917,4 1020 1075 48 30 M27 24 86,269
1000 1016,0 1019,0 1120 1175 52 30 M27 28 101,340
1200 1220,0 1224,0 1340 1405 60 33 M30 32 162,638
1400 1420,0 1424,0 1560 1630 72 36 M33 36 257,772
1600 1620,0 1624,0 1760 1830 80 36 M33 40 324,382
1. सतह खत्म फिटिंग प्रकार ए, बी 1, बी 2 आदि
2. प्रवाह अंकन: लोगो एन 1092-1 / 01 ए / DN100 / PN6 / P245GH / हिट संख्या
एन 1092-1 टाइप 01 01 पीएन 10 प्लेट फ्लिज़
रेटेड
व्यास 		पाइप निकला हुआ किनारा शिकंजा वजन
(7,85 किलोग्राम / डीएम 3)
d1 कश्मीर डी ख d2 धागा बोल्ट छेद किलोग्राम
15 21,3 22,0 55 80 12 1 1 M10 4 0401
20 26,9 27,5 65 90 14 1 1 M10 4 0590
25 33,7 34,5 75 100 14 1 1 M10 4 0716
32 42,4 43,5 90 120 16 14 M12 4 1,153
40 48,3 49,5 100 130 16 14 M12 4 1,344
50 60,3 61,5 110 140 16 14 M12 4 1,478
65 76,1 77,5 130 160 16 14 M12 4 1,850
80 88,9 90,5 150 190 18 18 M16 4 2944
100 114,3 116,0 170 210 18 18 M16 4 3,247
125 139,7 141,5 200 240 20 18 M16 8 4301
150 168,3 170,5 225 265 20 18 M16 8 4741
200 219,1 221,5 295 340 24 22 M20 8 9244
250 273,0 276,5 350 395 26 22 M20 12 11,788
300 323,9 327,5 400 445 26 22 M20 12 13,578
350 355,6 359,5 460 505 30 22 M20 16 21,766
400 406,4 411,0 515 565 32 26 M24 16 27,436
450 457,2 462,0 565 615 36 26 M24 20 33,470
500 508,0 513,5 620 670 38 26 M24 20 40,103
600 610,0 616,5 725 780 42 30 M27 20 54,297
700 711,0 714,2 840 895 50 30 M27 24 82,777
800 813,0 815,8 950 1015 56 33 M30 24 116,534
900 914,0 917,4 1050 1115 62 33 M30 28 141,425
1000 1016,0 1019,0 1160 1230 70 36 M33 28 188,561
1200 1219,0 1224,0 1380 1455 83 39 M36 32 290,884
1. सतह खत्म फिटिंग प्रकार ए, बी 1, बी 2 आदि
2. प्रवाह अंकन: लोगो एन 1092-1 / 01 ए / DN100 / PN10 / P245GH / हिट संख्या
एन 1092-1 टाइप 1 01 पीएन 16 प्लेट फ़्लो
रेटेड
व्यास 		पाइप निकला हुआ किनारा शिकंजा वजन
(7,85 किलोग्राम / डीएम 3)
d1 कश्मीर डी ख d2 धागा बोल्ट छेद किलोग्राम
10 17,2 18,0 60 90 14 14 M12 4 0602
15 21,3 22,0 65 95 14 14 M12 4 0668
20 26,9 27,5 75 105 16 14 M12 4 0933
25 33,7 34,5 85 115 16 14 M12 4 1,106
32 42,4 43,5 100 140 18 18 M16 4 1,816
40 48,3 49,5 110 150 18 18 M16 4 2,075
50 60,3 61,5 125 165 20 18 M16 4 2,723
65 76,1 77,5 145 185 20 18 M16 4 3310
80 88,9 90,5 160 200 20 18 M16 8 3,592
100 114,3 116,0 180 220 22 18 M16 8 4375
125 139,7 141,5 210 250 22 18 M16 8 5394
150 168,3 170,5 240 285 24 22 M20 8 7123
200 219,1 221,5 295 340 26 22 M20 12 9705
250 273,0 276,5 355 405 29 26 M24 12 14,164
300 323,9 327,5 410 460 32 26 M24 12 18,928
350 355,6 359,0 470 520 35 26 M24 16 28,118
400 406,4 411,0 525 580 38 30 M27 16 35,754
450 457,0 462,0 585 640 42 30 M27 20 45,992
500 508,0 513,5 650 715 46 33 M30 20 63,832
600 610,0 616,5 770 840 55 36 M33 20 101,285
700 711,0 714,2 840 910 63 36 M33 24 111,103
800 813,0 815,8 950 1025 74 39 M36 24 158,555
900 914,0 917,4 1050 1125 82 39 M36 28 192,239
1000 1016,0 1019,0 1170 1255 90 42 M39 28 269,554
1. सतह खत्म फिटिंग प्रकार ए, बी 1, बी 2 आदि
2. प्रवाह अंकन: लोगो एन 1092-1 / 01 ए / DN100 / PN16 / P245GH / हिट संख्या
एन 1092-1 टाइप 1 01 पीएन 25 प्लेट फ़्लो
रेटेड
व्यास 		पाइप निकला हुआ किनारा शिकंजा वजन
(7,85 किलोग्राम / डीएम 3)
d1 कश्मीर डी ख d2 धागा बोल्ट छेद किलोग्राम
15 21,3 22,0 65 95 14 14 M12 4 0668
20 26,9 27,5 75 105 16 14 M12 4 0933
25 33,7 34,5 85 115 16 14 M12 4 1,106
32 42,4 43,5 100 140 18 18 M16 4 1,816
40 48,3 49,5 110 150 18 18 M16 4 2,075
50 60,3 61,5 125 165 20 18 M16 4 2,723
65 76,1 77,5 145 185 22 18 M16 8 3,465
80 88,9 90,5 160 200 24 18 M16 8 4310
100 114,3 116,0 190 235 26 22 M20 8 6056
125 139,7 141,5 220 270 28 26 M24 8 8170
150 168,3 170,5 250 300 30 26 M24 8 10,238
200 219,1 221,5 310 360 32 26 M24 12 14,245
250 273,0 276,5 370 425 35 30 M27 12 20,087
300 323,9 327,5 430 485 38 30 M27 16 26,526
350 355,6 359,5 490 555 42 33 M30 16 41,656
400 406,4 411,0 550 620 48 36 M33 16 57,456
450 457,0 462,0 600 670 54 36 M33 20 69,548
500 508,0 513,5 660 730 58 36 M33 20 86,736
600 610,0 616,5 770 845 68 39 M36 20 126,866
700 711,2 714,0 875 960 85 42 M39 24 193,031
800 812,8 816,0 990 1085 95 48 एम 45 24 266,311
1. सतह खत्म फिटिंग प्रकार ए, बी 1, बी 2 आदि
2. प्रवाह अंकन: लोगो EN 1092-1 / 01 A / DN100 / PN25 / P245GH / हिट संख्या
एन 1092-1 टाइप 1 01 पीएन 40 प्लेट फ़्लो
रेटेड
व्यास 		पाइप निकला हुआ किनारा शिकंजा वजन
(7,85 किलोग्राम / डीएम 3)
d1 कश्मीर डी ख d2 धागा बोल्ट छेद किलोग्राम
15 21,3 22,0 65 95 14 14 M12 4 0668
20 26,9 27,5 75 105 16 14 M12 4 0933
25 33,7 34,5 85 115 16 14 M12 4 1,106
32 42,4 43,5 100 140 18 18 M16 4 1,816
40 48,3 49,5 110 150 18 18 M16 4 2,075
50 60,3 61,5 125 165 20 18 M16 4 2,723
65 76,1 77,5 145 185 22 18 M16 8 3,465
80 88,9 90,5 160 200 24 18 M16 8 4310
100 114,3 116,0 190 235 26 22 M20 8 6056
125 139,7 141,5 220 270 28 26 M24 8 8170
150 168,3 170,5 250 300 30 26 M24 8 10,238
200 219,1 221,5 320 375 36 30 M27 12 17,871
250 273,0 276,5 385 450 42 33 M30 12 29,166
300 323,9 327,5 450 515 52 33 M30 16 44,921
350 355,6 359,5 510 580 58 36 M33 16 66,460
400 406,4 411,0 585 660 65 39 M36 16 96,822
1. सतह खत्म फिटिंग प्रकार ए, बी 1, बी 2 आदि
2. प्रवाह अंकन: लोगो एन 1092-1 / 01 ए / DN100 / PN40 / P245GH / हिट संख्या
उत्पादन क्षमता और खरीद विवरण
1। आपूर्ति निकला हुआ किनारा आयाम DN15 - DN2000 (1/2 "- 80"), जाली निकला हुआ किनारा।
2। सामग्री कार्बन स्टील: P235GH, P245GH, P250GH, RST37.2, C22.8, S235JR, ST37, ASTM A105
3। सामग्री स्टेनलेस स्टील: ASTM A182 F304, F304L, F316, F316L, F321 आदि।
4। फ्लैंग्स एंटी रस्ट: एंटी रस्ट ऑयल, ब्लैक पेंट, येलो पेंट कोटिंग, हॉट डिप्ड जस्ती, कोल्ड जस्ती आदि।
5। मासिक उत्पादन: प्रति माह 3000 टन।
6। डिलिवरी की शर्तें: सीआईएफ, सीएफआर, एफओबी, EXW।
7। भुगतान की शर्तें: वायर ट्रांसफर (टी / टी), अपरिवर्तनीय एल / सी साइट पर आदि।
8। न्यूनतम आदेश मात्रा: 1 टन या 100 पीएससी।
9। गुणवत्ता की गारंटी: EN10204 3.1 प्रमाणपत्र, मिल प्रमाणपत्र, तृतीय पक्ष निरीक्षण, नि: शुल्क प्रतिस्थापन सेवा।
10। फ्लैंगेस मार्केट में अधिक आवश्यकताएं खोजें।
