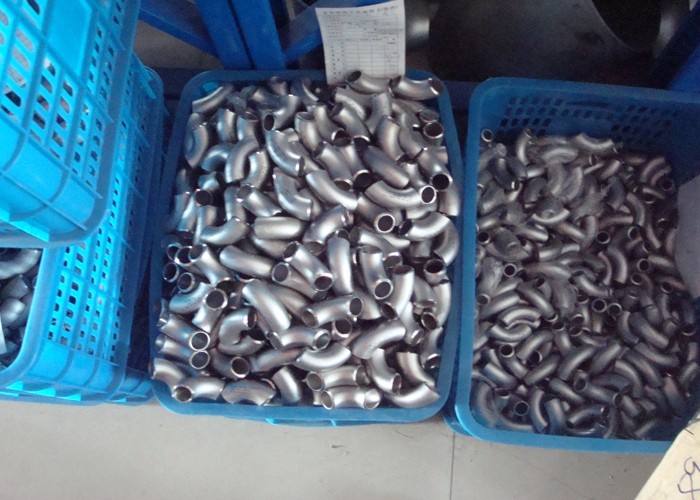

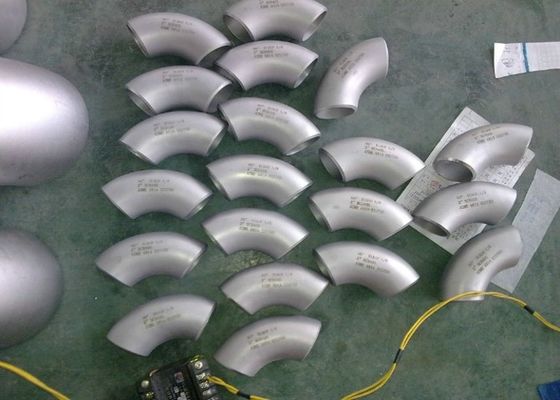

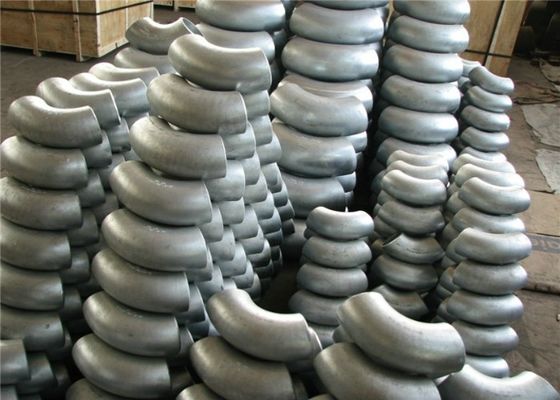

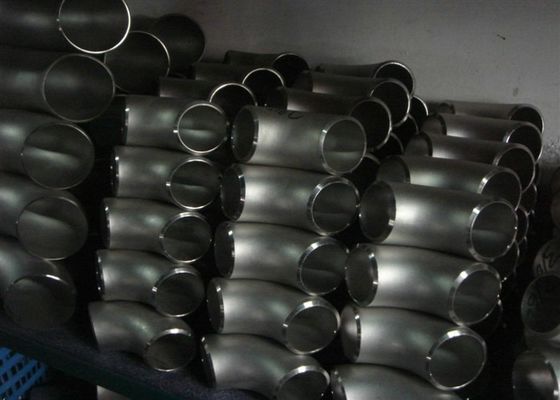

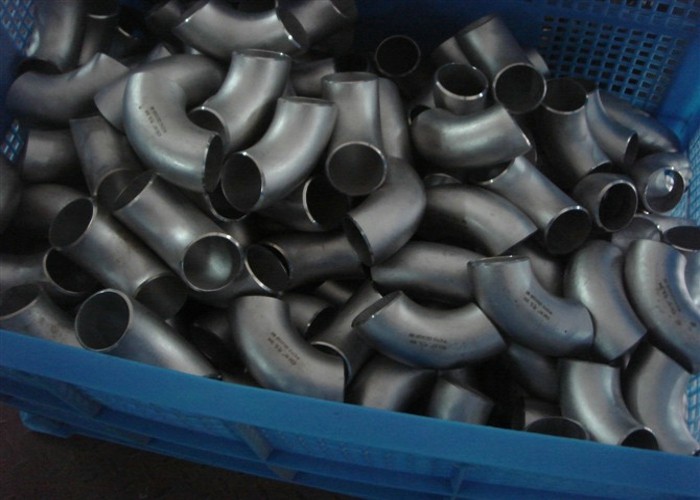

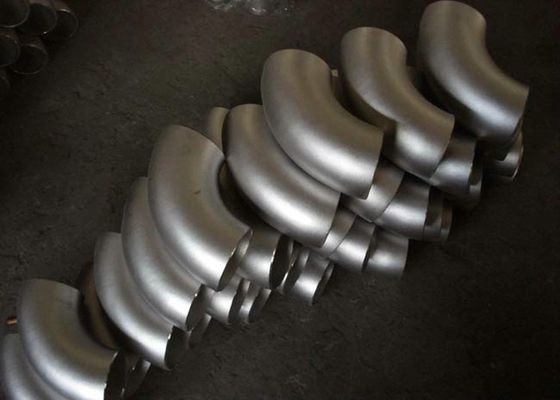

बट वेल्डिंग फिटिंग स्टेनलेस स्टील वेल्ड कोहनी एसएस पाइप कोहनी SCH5S-SCHXXS

कोहनी के प्रकार

स्टेनलेस स्टील कोहनी, 45/90/180 वेल्डेड / सीमलेस कोहनी; वापस कोहनी

मानक

ASME / ANSI B16.9

आकार

1/2 '' ~ 48 '' (निर्बाध); 16 '' ~ 72 '' (वेल्डेड)

दीवार की मोटाई

Sch5 ~ Sch160XXS

निर्माण प्रक्रिया

पुश, प्रेस, फोर्ज, कास्ट, आदि।

सामग्री

कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, डुप्लेक्स स्टेनलेस, निकल मिश्र धातु इस्पात

कार्बन स्टील

एएसटीएम ए 234 डब्ल्यूपीबी, डब्ल्यूपीसी;

स्टेनलेस स्टील

304 / SUS304 / UNS S30400 / 1.4301

304L / UNS S30403 / 1.4306;

304H / UNS S30409 / 1.4948;

309S / UNS S30908 / 1.4833

309H / UNS S30909;

310S / UNS S31008 / 1.4845;

310H / UNS S31009;

316 / UNS S31600 / 1.4401;

316Ti / UNS S31635 / 1.4571;

316H / UNS S31609 / 1.4436;

316L / UNS S31603 / 1.4404;

316LN / UNS S31653;

317 / UNS S31700;

317L / UNS S31703 / 1.4438;

321 / UNS S32100 / 1.4541;

321H / UNS S32109;

347 / UNS S34700 / 1.4550;

347H / UNS S34709 / 1.4912;

348 / UNS S34800;

अलॉय स्टील

एएसटीएम A234 WP5 / WP9 / WP11 / WP12 / WP22 / WP91;

एएसटीएम A860 WPHY42 / WPHY52 / WPHY60 / WPHY65;

ASTM A420 WPL3 / WPL6 / WPL9;

द्वैध इस्पात

एएसटीएम ए 182 एफ 51 / एस 31803 / 1.4462;

एएसटीएम A182 F53 / S2507 / S32750 / 1.4401;

एएसटीएम ए 182 एफ 55 / एस 32760 / 1.4501 / ज़ेरोन 100;

2205 / F60 / S32205;

एएसटीएम A182 F44 / S31254 / 254SMO / 1.4547;

17-4PH / S17400 / 1.4542 / SUS630 / AISI630;

F904L / NO8904 / 1.4539;

725LN / 310MoLN / S31050 / 1.4466

253MA / S30815 / 1.4835;

निकल मिश्र धातु

मिश्र धातु 200 / निकल 200 / NO2200 / 2.4066 / एएसटीएम बी 366 डब्ल्यूपीएन;

मिश्र धातु 201 / निकल 201 / NO2201 / 2.4068 / एएसटीएम बी 366 डब्ल्यूपीएनएल;

मिश्र धातु 400 / Monel 400 / NO4400 / NS111 / 2.4360 / ASTM B366 WPNC;

मिश्र धातु K-500 / Monel K-500 / NO5500 / 2.475;

मिश्र धातु 600 / इनकेंल 600 / NO6600 / NS333 / 2.4816;

मिश्र धातु 601 / Inconel 601 / NO6001 / 2.4851;

मिश्र धातु 625 / Inconel 625 / NO6625 / NS336 / 2.4856;

मिश्र धातु 718 / इनकॉन 718 / NO7718 / GH169 / GH4169 / 2.4668;

मिश्र धातु 800 / Incoloy 800 / NO8800 / 1.4876;

मिश्र धातु 800H / Incoloy 800H / NO8810 / 1.4958;

मिश्र धातु 800HT / ​​Incoloy 800HT / ​​NO8811 / 1.4959;

मिश्र धातु 825 / Incoloy 825 / NO8825 / 2.4858 / NS142;

मिश्र धातु 925 / Incoloy 925 / NO9925;

Hastelloy C / मिश्र धातु C / NO6003 / 2.4869 / NS333;

मिश्र धातु C-276 / Hastelloy C-276 / N10276 / 2.4819;

मिश्र धातु C-4 / Hastelloy C-4 / NO6455 / NS335 / 2.4610;

मिश्र धातु C-22 / Hastelloy C-22 / NO6022 / 2.4602;

मिश्र धातु C-2000 / Hastelloy C-2000 / NO6200 / 2.4675;

मिश्र धातु बी / हास्टलॉय बी / एनएस 323 / एन 10001;

मिश्र धातु B-2 / Hastelloy B-2 / N10665 / NS322 / 2.4617;

मिश्र धातु B-3 / Hastelloy B-3 / N10675 / 2.4600;

मिश्र धातु एक्स / हास्टलॉयर एक्स / NO6002 / 2.4665;

मिश्र धातु G-30 / Hastelloy G-30 / NO6030 / 2.4603;

मिश्र धातु X-750 / Inconel X-750 / NO7750 / GH145 / 2.4669;

मिश्र धातु 20 / बढ़ई 20Cb3 / NO8020 / NS312 / 2.4660;

मिश्र धातु 31 / NO8031 / 1.4562;

मिश्र धातु 901 / NO9901 / 1.4898;

Incoloy 25-6Mo / NO8926 / 1.4529 / Incoloy 926 / मिश्र 926;

Inconel 783 / UNS R30783;

NAS 254NM / NO8367;

मोनेल 30 सी

निमोनिक 80A / निकल मिश्र धातु 80a / UNS N07080 / NA20 / 2.4631 / 2.4952

निमोनिक 263 / NO7263

निमोनिक 90 / UNS NO7090;

इनकोलोय 907 ​​/ जीएच 907;

नाइट्रोनिक 60 / मिश्र धातु 218 / UNS S21800

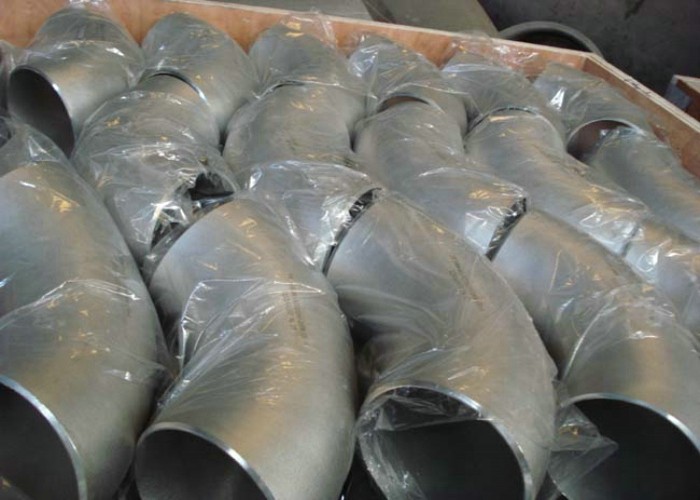

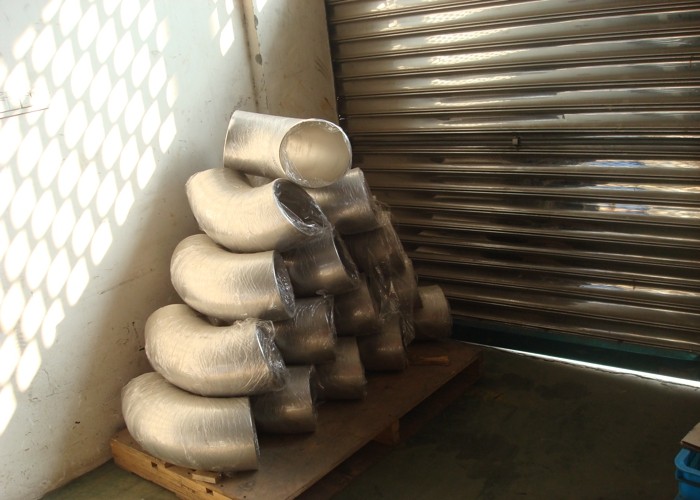

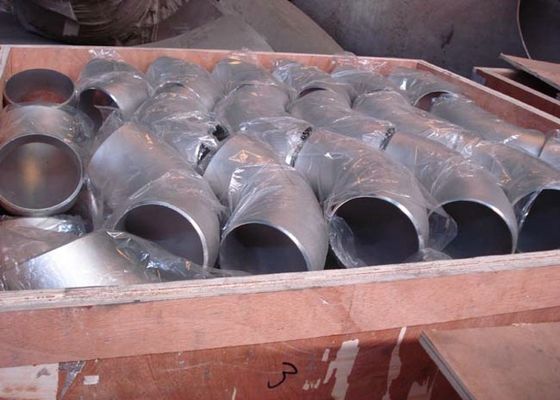

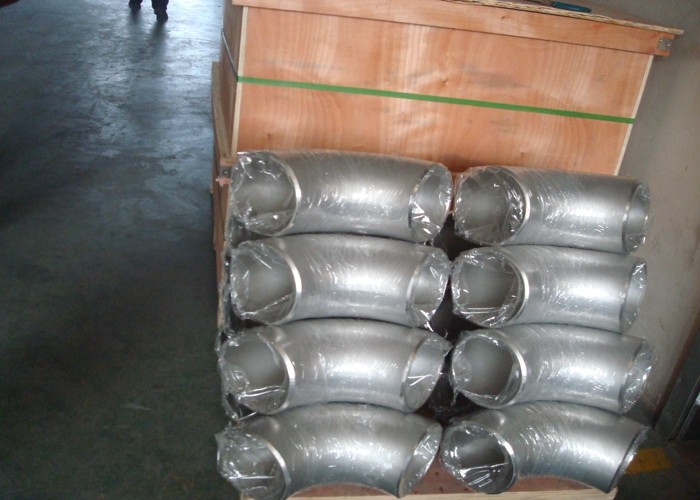

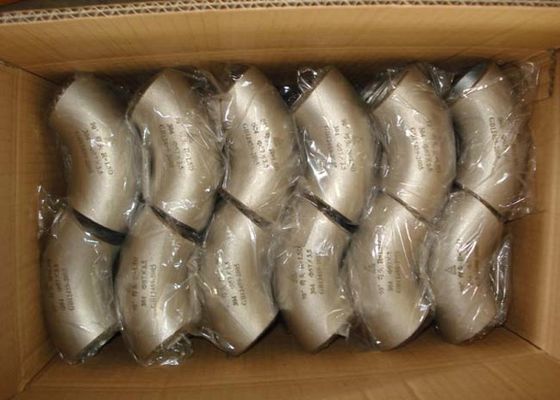

पैकेज

लकड़ी के मामलों, pallets, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार

MOQ

1 टुकड़ा

डिलीवरी का समय

मात्रा के आधार पर 10-100 दिन

भुगतान की शर्तें

टी / टी या वेस्टर्न यूनियन या नियंत्रण रेखा है

शिपमेंट

एफओबी तिआनजिन / शंघाई, सीएफआर, सीआईएफ, आदि

आवेदन

पेट्रोलियम / पावर / रसायन / निर्माण / गैस / धातुकर्म / जहाज निर्माण आदि

टिप्पणियों

अन्य सामग्री और चित्र उपलब्ध हैं।

हमसे संपर्क करने के लिए आपका स्वागत है।

90o लंबी त्रिज्या
कोहनी

45o लंबी त्रिज्या
कोहनी

राइट टीज़

कैप्स

इकाई: इंच
नाममात्र
पाइप
आकार

दीया के बाहर।
(ओवर ड्राफ्ट)

दीवार की मोटाई (T)

90o एल / आर

कोहनी

केंद्र को

अंत ए

45o एल / आर कोहनी

सेंटर टू एंड बी

90o एस / आर कोहनी

सेंटर टू एंड ए

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50

0.875

1.00

1-1 / 4

1.660

0.065

0.109

0.140

0.191

1.88

1.00

1.25

1-1 / 2

1.900

0.065

0.109

0.145

0.200

2.25

1.12

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

1.38

2.00

2-1 / 2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50

3

3.500

0.083

0.120

0.216

0.300

4.50

2.00

3.00

4

4.500

0.083

0.120

0.237

0.337

6.00

2.50

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

3.12

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

3.75

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

5.00

8.00

10

10.750

0.134

0.165

0.375

0.500

15.00

6.25

10.00

12

12.750

0.156

0.180

0.375

0.500

18.00

7.50

12.00

14

14.000

0.156

0.250

0.375

0.500

21.00

8.75

14.00

16

16.000

0.165

0.250

0.375

0.500

24.00

10.00

16.00

18

18.000

0.165

0.250

0.375

0.500

27.00

11.25

18.00

20

20.000

0.188

0.250

0.375

0.500

30.00

12.50

20.00

24

24.000

0.218

0.250

0.375

0.500

36.00

13.50

24.00
