| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TOBO |
| प्रमाणन: | ABS ,CC ,TUV,CC ,GL ,BV ,ISO14001 ,ISO9001 ,OHSMS |
| मॉडल संख्या: | TOBO-0054 |
| न्यूनतम आदेश मात्रा: | 1pcs |
| मूल्य: | 55 USD per pcs |
| पैकेजिंग विवरण: | लकड़ी मामलों, pallets, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार |
| प्रसव के समय: | 7-15 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1118000 पीसी प्रति माह |
| उत्पाद का नाम: | TOBO बट वेल्डिंग फिटिंग निकला हुआ किनारा | सामग्री: | 90/10 कॉपर निकल मिश्र धातु |
|---|---|---|---|
| मानक: | ASME / ANSI B16.5 | आवेदन: | पेट्रोलियम / विद्युत / रासायनिक |
| आकार: | 1/2 "-12" | टेकनीक: | जाली |
| उत्पत्ति का स्थान: | चीन | प्रकार: | निकला हुआ किनारा |
| प्रमुखता देना: | जाली फिटिंग और flanges,बट वेल्ड flanges |
||
कॉपर निकल मिश्र धातु के लक्षण;
Cu-Ni 90/10 पाइप के लिए मानक विनिर्देशों की तुलना तालिका
DIN 17664 2.0872 | दीन 86019 2.1972 | बीएस 2871 सीएन 102 | EEMUA 144-1987 UNS C7060x | MIL-टी 16420K एएसटीएम बी 466 C 70600 | JIS H 3300 सी 7060 टी Cu + नी + फे | |
Cu% नी% फे% Mn% सी % Pb% S% P% Zn% अन्य छोटा सा भूत। | रेम। 9.0 - 11.0 1.0 - 2.0 0.5 - 1.0 अधिकतम। 0.05 अधिकतम। 0.03 अधिकतम। 0.02 अधिकतम। 0.02 अधिकतम। 0.50 अधिकतम। 0.30 | रेम। 9.0 - 11.0 १.५ - १. 1.5 0.5 - 1.0 अधिकतम। 0.05 अधिकतम। 0.01 अधिकतम। 0.005 अधिकतम। 0.02 अधिकतम। 0.05 अधिकतम। 0.20 | रेम। 10.0 - 11.0 1.0 - 2.0 0.5 - 1.0 अधिकतम। 0.05 अधिकतम। 0.01 अधिकतम। 0.05 - - अधिकतम। 0.30 | रेम। 10.0 - 11.0 १.५ - २.० 0.5 - 1.0 अधिकतम। 0.05 अधिकतम। 0.01 अधिकतम। 0.02 अधिकतम। 0.02 अधिकतम। 0.20 अधिकतम। 0.30 | रेम। 9.0 - 11.0 1.0 - 1.8 अधिकतम। 1.00 अधिकतम। 0.05 अधिकतम। 0.02 अधिकतम। 0.02 अधिकतम। 0.02 अधिकतम। 0.50 - | रेम। 9.0 - 11.0 1.0 - 1.8 0.2 - 1.0 - अधिकतम। 0.05 - - अधिकतम। 0.50 Cu + Ni + Fe + Mn: न्यूनतम 99.5% |
Cu-Ni 70/30 पाइप के लिए मानक विनिर्देशों की तुलना तालिका
DIN 17664 2.0882 | बीएस 2871 सीएन 107 | MIL-टी 16420K एएसटीएम बी 466 C 71500 | JIS H 3300 C 7150T | |
Cu% नी% फे% Mn% सी % Pb% S% P% Zn% अन्य छोटा सा भूत। | रेम। 30.0 - 32.0 0.4 - 1.0 0.5 - 1.5 अधिकतम। 0.05 अधिकतम। 0.03 अधिकतम। 0.02 अधिकतम। 0.02 अधिकतम। 0.50 अधिकतम। 0.30 | रेम। 30.0 - 32.0 0.4 - 1.0 0.5 - 1.5 अधिकतम। 0.06 अधिकतम। 0.01 अधिकतम। 0.08 - - - | रेम। 29.0 - 33.0 0.4 - 1.0 अधिकतम। 1.00 अधिकतम। 0.05 अधिकतम। 0.02 अधिकतम। 0.02 अधिकतम। 0.02 अधिकतम। 0.50 - | रेम। 29.0 - 33.0 0.4 - 1.0 0.2 - 1.0 - अधिकतम। 0.05 - - अधिकतम। 0.50 Cu + Ni + Fe + Mn: न्यूनतम 99.5% |
सामग्री
90/10 कॉपर निकल मिश्र धातु
दीन 86013 2.1972, दीन 17664 2.0872
BS2871, 2872, 2875 CN102
EEMUA 144
ASTM B466, B467, C70600, MIL-T-16420K C70600
JIS H3300 C7060T
70/30 कॉपर निकल मिश्र धातु
डीआईएन 17664 2.0882
BS2871, 2872, 2875 CN107
ASTM B466, B467, C71500, MIL-T-16420K C71500
JIS H3300 C7150T
आयाम
डीआईएन 86011, 86087, 86088, 86089, 86090
BS1640
ANSI B16.9, B16.28
जेएमएस 7354
आकार - 10 मिमी आयुध डिपो से 400 मिमी आयुध डिपो
मोटाई - 1 मिमी से 10 मिमी
ग्रेड - UNS NO। C70600 (CU-NI 90/10), UNS C71500 (CU -NI 70/30)।
निकला हुआ किनारा
1. आवेदन:
पाइप / ट्यूब-ई लाइनों की सील या कनेक्ट के लिए
2. सामग्री:
90/10 कॉपर निकल मिश्र धातु 304,304L, 316,316L, कार्बन स्टील या अन्य सामग्री अनुरोध पर
3. मानक:
एएनएसआई, दीन, JIS, बी एस, EN1092-1
4. आकार:
DN15 (1/2 ") से DN5000 (200")
5. प्रकार:
पिरोया Flanges, सॉकेट वेल्डिंग Flanges, ब्लाइंड Flanges, अन्य Flanges
प्रकार की विशिष्टता
झलाई गर्दन
1, उच्च दबाव, subzero या ऊंचा तापमान के लिए पसंदीदा है
2, हब को पाइप के अंदर के व्यास से मिलान करने के लिए पतला और ऊब दिया जाता है, इसलिए प्रवाह प्रतिबंधित नहीं है, अशांति को रोकने और कटाव को कम करता है।
3, आसानी से रेडियोग्राफ किया गया और उत्कृष्ट तनाव वितरण प्रदान करता है

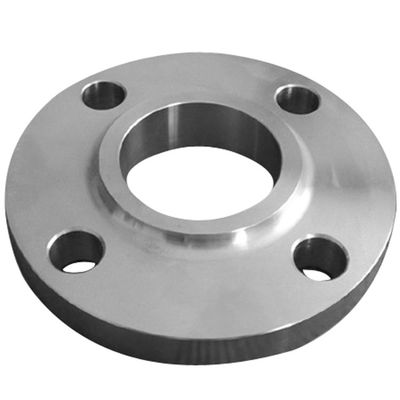

पर पर्ची
1, आमतौर पर कम हब और वेल्ड लगाव के कारण उच्च-तनाव अनुप्रयोगों में उपयोग नहीं किया जाता है
2, पाइप के बाहर Silps
3, हब के अंदर और पाइप के अंत में वेल्डेड वेल्डेड
लैप जॉइंट
1, जहां सफाई के लिए बोल्ट संरेखण या पहुंच की आवश्यकता होती है
2, लैप ज्वाइंट स्टब एंड के साथ उपयोग किए जाने पर स्लिप-ऑन फ्लांगे के समान
3, निकला हुआ किनारा चेहरे के चौराहे पर त्रिज्या और गोद संयुक्त स्टब अंत मैच के लिए बोर
लड़ी पिरोया हुआ
1, जहां वेल्डिंग खतरनाक होगा इस्तेमाल किया
2, कम दबाव और गैर-चक्रीय अनुप्रयोगों के लिए डिज़ाइन किया गया
3, बोर पाइप धागा से मेल करने के लिए पिरोया है
4, सील पाइप और flanges के लिए पतला
सॉकिट वेल्डिंग
1, छोटे व्यास की रासायनिक प्रक्रियाओं, हाइड्रोलिक और स्ट्रीम वितरण लाइनों के लिए
2, पर्ची पर निकला हुआ किनारा के समान
3, काउंटर बोर पाइप बोर से मेल खाता है, अप्रतिबंधित प्रवाह की अनुमति देता है
4, हब की तरफ से काउंटर बोर पाइप के बाहरी व्यास को फिट करता है - हब में फिलामेंट वेल्ड के साथ सॉकेट में पाइप डाल सकता है

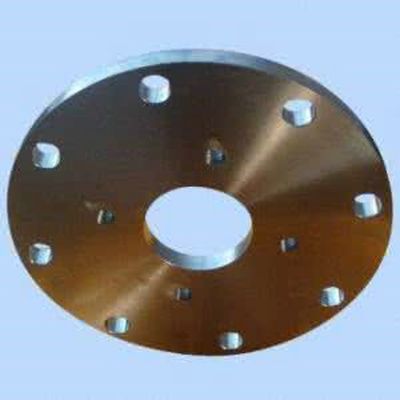

अंधा
1, पाइपिंग के सिरों को बंद करने के लिए प्रयुक्त
2, कोई बोर नहीं है
3, सील लाइनों के लिए उपयोग की अनुमति देता है
अन्य flanges
Orifice, Expander, Reducing, लाइटवेट, स्टडिंग आउटलेट्स, लॉन्ग वेल्ड नेक, मेट्रिक, नेवी ड्रॉइंग, कस्टमर ड्रॉइंग
