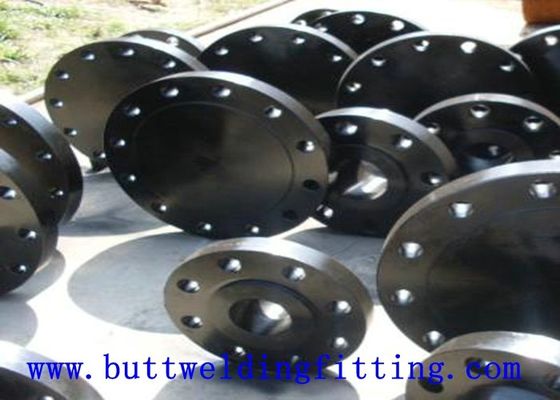

निकला हुआ किनारा

1. आवेदन:

पाइप / ट्यूब-ई लाइनों की सील या कनेक्ट के लिए

2. सामग्री:

90/10 कॉपर निकल मिश्र धातु 304,304L, 316,316L, कार्बन स्टील या अन्य सामग्री अनुरोध पर

3. मानक:

एएनएसआई, दीन, JIS, बी एस, EN1092-1

4. आकार:

DN15 (1/2 ") से DN5000 (200")

5. प्रकार:

पिरोया Flanges, सॉकेट वेल्डिंग Flanges, ब्लाइंड Flanges, अन्य Flanges

प्रकार की विशिष्टता

झलाई गर्दन

1, उच्च दबाव, subzero या ऊंचा तापमान के लिए पसंदीदा है

2, हब को पाइप के अंदर के व्यास से मिलान करने के लिए पतला और ऊब दिया जाता है, इसलिए प्रवाह प्रतिबंधित नहीं है, अशांति को रोकने और कटाव को कम करता है।

3, आसानी से रेडियोग्राफ किया गया और उत्कृष्ट तनाव वितरण प्रदान करता है

पर पर्ची

1, आमतौर पर कम हब और वेल्ड लगाव के कारण उच्च-तनाव अनुप्रयोगों में उपयोग नहीं किया जाता है

2, पाइप के बाहर Silps

3, हब के अंदर और पाइप के अंत में वेल्डेड वेल्डेड

लैप जॉइंट

1, जहां सफाई के लिए बोल्ट संरेखण या पहुंच की आवश्यकता होती है

2, लैप ज्वाइंट स्टब एंड के साथ उपयोग किए जाने पर स्लिप-ऑन फ्लांगे के समान

3, निकला हुआ किनारा चेहरे के चौराहे पर त्रिज्या और गोद संयुक्त स्टब अंत मैच के लिए बोर

लड़ी पिरोया हुआ

1, जहां वेल्डिंग खतरनाक होगा इस्तेमाल किया

2, कम दबाव और गैर-चक्रीय अनुप्रयोगों के लिए डिज़ाइन किया गया

3, बोर पाइप धागा से मेल करने के लिए पिरोया है

4, सील पाइप और flanges के लिए पतला

सॉकिट वेल्डिंग

1, छोटे व्यास की रासायनिक प्रक्रियाओं, हाइड्रोलिक और स्ट्रीम वितरण लाइनों के लिए

2, पर्ची पर निकला हुआ किनारा के समान

3, काउंटर बोर पाइप बोर से मेल खाता है, अप्रतिबंधित प्रवाह की अनुमति देता है

4, हब की तरफ से काउंटर बोर पाइप के बाहरी व्यास को फिट करता है - हब में फिलामेंट वेल्ड के साथ सॉकेट में पाइप डाल सकता है

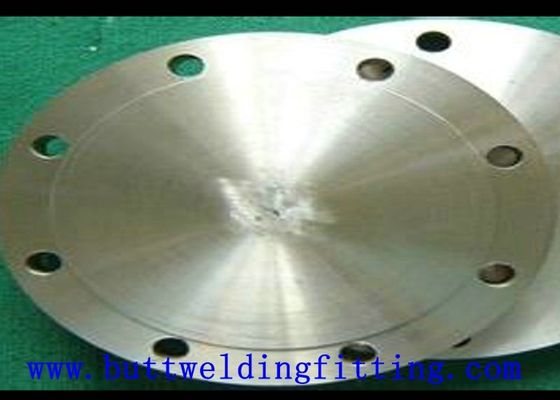

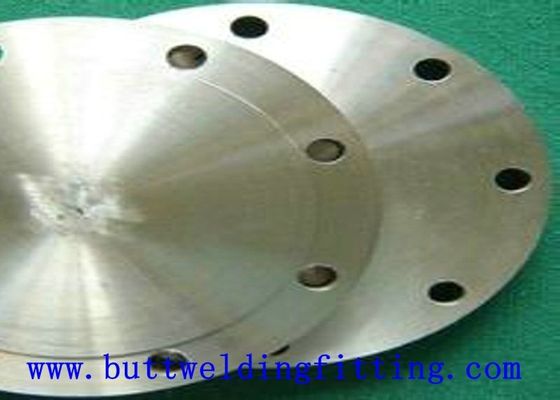

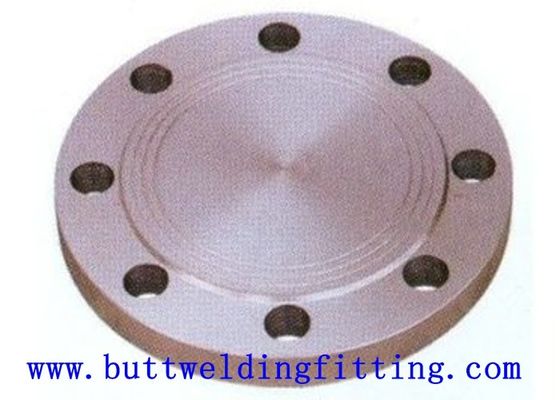

अंधा

1, पाइपिंग के सिरों को बंद करने के लिए प्रयुक्त

2, कोई बोर नहीं है

3, सील लाइनों के लिए उपयोग की अनुमति देता है

अन्य flanges

Orifice, Expander, Reducing, लाइटवेट, स्टडिंग आउटलेट्स, लॉन्ग वेल्ड नेक, मेट्रिक, नेवी ड्रॉइंग, कस्टमर ड्रॉइंग
