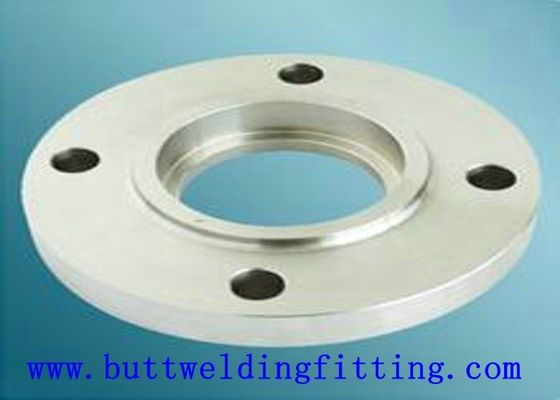

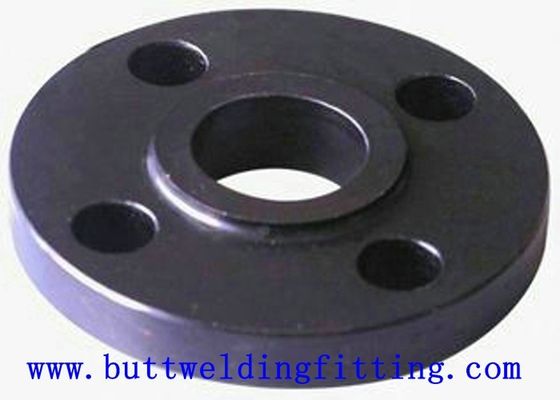

STless स्टील निकला हुआ किनारा / कार्बन स्टील निकला हुआ किनारा / डुप्लेक्स निकला हुआ किनारा

एएसटीएम / एएसएमई / एएनएसआई / एएसए मानक निकला हुआ किनारा
B16.47 लार्ज डायमीटर स्टील फ्लैंग्स: NPS 26 एनपीएस 60 के माध्यम से। यह मानक दबाव तापमान रेटिंग, सामग्री, आयाम, सहिष्णुता, अंकन, और NPS 60 के आकार NPS 26 में पाइप फ्लैंगेस के लिए परीक्षण और रेटिंग 75, 150,0300 में शामिल है , 400, 600, और 900. फ्लैंग को डाली जा सकती है, जाली, या प्लेट (केवल ब्लाइंड फ्लैंग्स के लिए) सामग्री। बोल्ट और गास्केट के संबंध में आवश्यकताएँ और सिफारिशें भी शामिल हैं।

मैकेनिकल की अमेरिकन सोसायटी मैकेनिकल और पाइपिंग डिजाइन के लिए मानक जारी करती है। ASME मानक B16.47 में 60 इंच के बोर तक बड़े व्यास के पाइप शामिल हैं। एएसएमई मानक बी 16.7 श्रृंखला ए फ्लैंग्स एमएसएस एसपी 44 फ्लैंग्स के बराबर हैं। ASME मानक B16.7 सीरीज़ B, API 605 फ्लैंग्स से मेल खाता है।

B16.5 पाइप flanges और निकला हुआ किनारा फिटिंग मानक दबाव तापमान रेटिंग, सामग्री, आयाम, सहिष्णुता, अंकन, परीक्षण, और पाइप flanges और flanged फिटिंग के लिए उद्घाटन के तरीकों को शामिल किया गया। मानक रेटिंग वर्ग परिवर्तनों 150, 300, 400 के साथ flanges शामिल 600, 900, 1500, और 2500 आकार में एनपीएस 24 एनपीएस 24 के माध्यम से, मीट्रिक और अमेरिकी दोनों इकाइयों में दी गई आवश्यकताओं के साथ। मानक कास्ट या जाली सामग्री, और अंधा flanges और कास्ट, जाली, या प्लेट सामग्री से बने flanges को कम करने वाले flanges और flanged फिटिंग तक सीमित है। इसके अलावा इस मानक में शामिल हैं आवश्यकताओं और सिफारिशें निकला हुआ किनारा बोल्ट, निकला हुआ किनारा गैसकेट, और निकला हुआ किनारा जोड़ों के बारे में है।

एपीआई मानक निकला हुआ किनारा

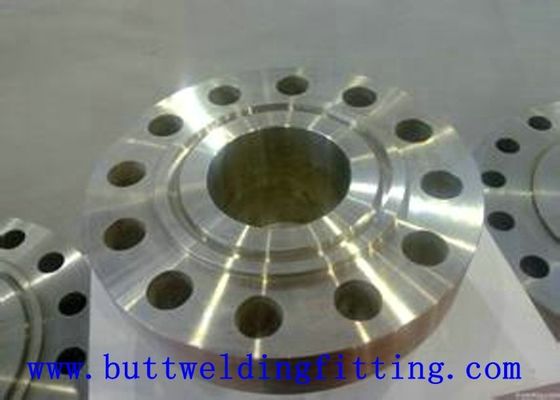

एपीआई फ्लैंग्स को बहुत उच्च दबाव और तापमान को संभालने के लिए डिज़ाइन किया गया है। एपीआई फ्लैंग्स में एमएसएस फ्लैंग्स की तुलना में एक छोटा बोल्ट सर्कल होता है। सभी एपीआई flanges रिंग संयुक्त flanges हैं। एपीआई निकला हुआ मानक एक पत्र के बाद एक संख्या के साथ शुरू होता है। एपीआई मानक 17 डी उप-समुद्र अच्छी तरह से सिर के flanges के लिए विनिर्देश है।

"एपीआई और एएनएसआई फ्लैंग्स के बीच अंतर"
ASME / ANSI और API फ्लैंग्स के बीच का अंतर निर्माण सामग्री और उच्च रेटेड एपीआई ऑपरेटिंग दबाव है। ASME / ANSI flanges पानी, भाप, वायु और गैस को संभालने वाली औद्योगिक प्रक्रिया प्रणालियों में सामान्य हैं। एपीआई flanges तेल और विस्फोटक गैसों जैसे उत्पादों के साथ उच्च शक्ति ऑपरेटिंग रिफाइनरी सिस्टम के लिए निर्मित होते हैं। निकला हुआ किनारा मानकों एपीआई 6A और ASME / ANSI B16.5 समान रूप से मंद हैं - लेकिन एपीआई 6A flanges उच्च दबाव के लिए रेटेड हैं जैसा कि नीचे दी गई तालिका में दिखाया गया है:

1) पुराने एपीआई मानक में, फ्लैंग्स 11/2 से लेकर 10 (20) इंच तक थे।

एमएसएस मानक
एमएसएस निकला हुआ किनारा मानकों को अमेरिकी राष्ट्रीय मानक संस्थान द्वारा अपनाया गया था। MSS निकला हुआ किनारा मानकों की एक संख्या के बाद एक SP के साथ शुरू होता है। एमएसएस एसपी -9 स्पॉट फ्लैंगेस के लिए मानक है। एमएसएस एसपी -44 स्टील पाइपलाइन फ्लैंगेस के लिए मानक है। एमएसएस एसपी -60 निकला हुआ किनारा संयुक्त को जोड़ने के लिए मानक है।

एमएसएस एसपी -9 स्पॉट फ्लैंगेस के लिए मानक है।
एमएसएस एसपी -44 स्टील पाइपलाइन फ्लैंगेस के लिए मानक है।
एमएसएस एसपी -60 निकला हुआ किनारा संयुक्त को जोड़ने के लिए मानक है।

AWWA मानक
AWWA C207 स्टील पाइप फ्लैक्स वाटरवर्क्स सर्विस के लिए - 4 में आकार। 144 के माध्यम से। (100 मिमी 3600 मिमी के माध्यम से)।

JIS मानक
B2220 स्टील वेल्डिंग पाइप Flanges।

केएस मानक
B1503 स्टील वेल्डिंग पाइप फ्लैंगेस।

दीन मानक निकला हुआ किनारा
दीन 2501 फ्लैट फ्लैंगेस
दीन 2502 फ्लैट फ्लैंगेस
दीन 2503 फ्लैट फ्लैंगेस
दीन 2527 ब्लाइंड फ्लैंगेस
दीन 2573 फ्लैट फ्लैंगेस
दीन 2576 फ्लैट फ्लैंगेस
दीन 2631 वेल्ड गर्दन फ्लैंगेस
दीन 2632 वेल्ड गर्दन फ्लैंगेस
दीन 2633 वेल्ड गर्दन फ्लैंगेस
दीन 2634 वेल्ड गर्दन फ्लैंगेस
दीन 2635 वेल्ड गर्दन फ्लैंगेस
दीन 2636 वेल्ड गर्दन फ्लैंगेस
दीन 2637 वेल्ड गर्दन फ्लैंगेस
दीन 2565 गर्दन की लाली पिरोया
दीन २५६६ लड़ी हुई गर्दन नुकीली
दीन 2641 गोद संयुक्त निकला हुआ किनारा, ढीला flanges
दीन 2642 गोद संयुक्त निकला हुआ किनारा, ढीला flanges
दीन 2655 सॉकेट संयुक्त फ्लैंगेस
