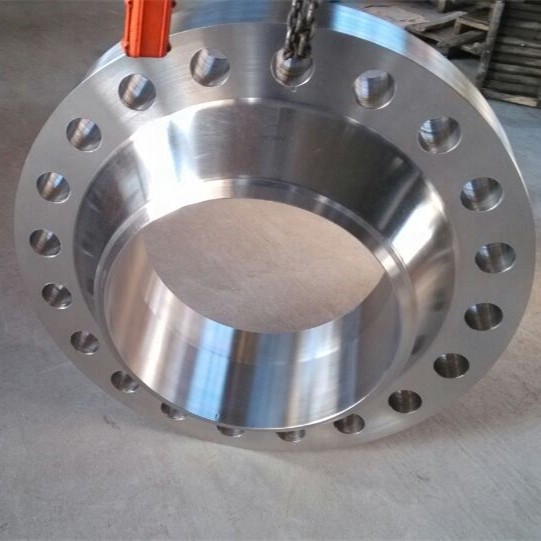

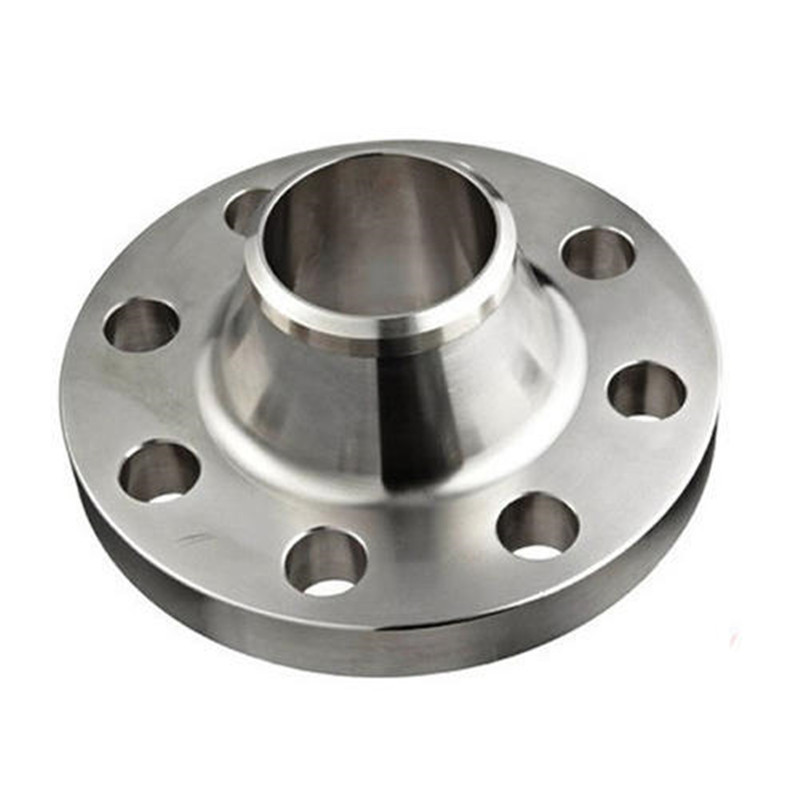

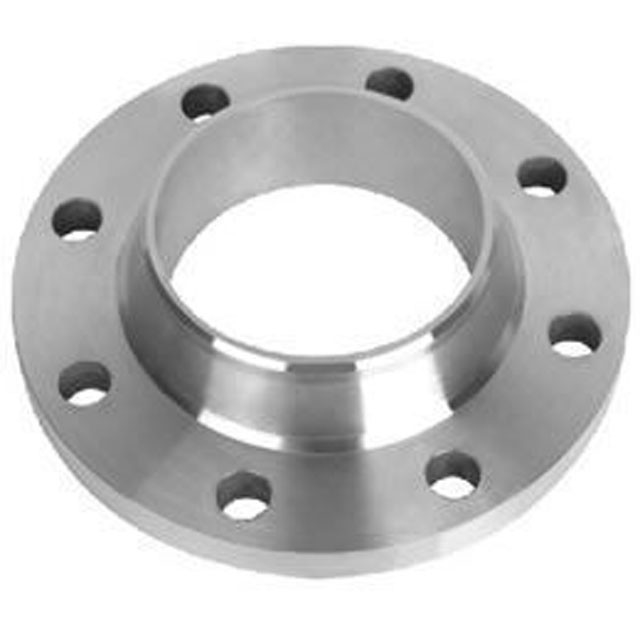

जहाज निर्माण के लिए 17-4PH जाली इस्पात निकला हुआ किनारा / वेल्ड गर्दन निकला हुआ किनारा 3 "SCH40 300 #

निकला हुआ

स्टैंडराड:
एएनएसआई बी16.5 निकला हुआ किनारा/एएनएसआई बी16.47 निकला हुआ किनारा
दीन निकला हुआ किनारा/एन 1092-1 निकला हुआ किनारा
बीएस 4504 निकला हुआ किनारा / बीएस 10 निकला हुआ किनारा
जेआईएस निकला हुआ किनारा / केएस निकला हुआ किनारा
आईएसओ 7005-1 निकला हुआ किनारा / आईएसओ 9624 निकला हुआ किनारा
GOST 12820 निकला हुआ किनारा / GOST 12821 निकला हुआ किनारा / GOST 12815 निकला हुआ किनारा;
एनएस निकला हुआ किनारा/एएस निकला हुआ किनारा
UNI निकला हुआ किनारा / AWWA C207
SABS 1123 निकला हुआ किनारा / SANS 1123 निकला हुआ किनारा
एनएफई 29203 निकला हुआ किनारा

सामग्री युक्ति: ASTM A182, A351, DIN, ASTM A105, A216 WCB
सामग्री ग्रेड: F304, F304L, F316, F316L, CF8, CF8, CF8M, CF3M,
DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404,
DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409,
दीन1.0402, दीन1.0460, दीन1.0619

प्रकार:

वेल्डिंग गर्दन निकला हुआ किनारा, निकला हुआ किनारा पर पर्ची प्रयोगशाला संयुक्त निकला हुआ किनारा पिरोया निकला हुआ किनारा, सॉकेट वेल्डिंग निकला हुआ किनारा, अंधा निकला हुआ किनारा, अन्य निकला हुआ किनारा

प्रकार की विशिष्टता

झलाई गर्दन

1, उच्च दबाव, सबजीरो या ऊंचा तापमान के लिए पसंदीदा

2, हब पतला है और पाइप के अंदर के व्यास से मेल खाने के लिए ऊब गया है, इसलिए प्रवाह प्रतिबंधित नहीं है, अशांति को रोकने और क्षरण को कम करने के लिए

3, आसानी से रेडियोग्राफ किया गया और उत्कृष्ट तनाव वितरण प्रदान करता है

पर पर्ची

1, आमतौर पर कम हब और वेल्ड अटैचमेंट के कारण उच्च-तनाव वाले अनुप्रयोगों में उपयोग नहीं किया जाता है

2, पाइप के बाहर सिल्प्स

3, हब और पाइप के अंत में वेल्डेड निकला हुआ किनारा के अंदर

लैप जॉइंट

1, जहां बोल्ट संरेखण या सफाई के लिए उपयोग की आवश्यकता होती है, वहां उपयोग किया जाता है

2, लैप संयुक्त स्टब एंड के साथ उपयोग किए जाने पर स्लिप-ऑन निकला हुआ किनारा के समान

3, निकला हुआ किनारा चेहरे के चौराहे पर त्रिज्या और गोद संयुक्त स्टब अंत से मेल खाने के लिए बोर

लड़ी पिरोया हुआ

1, उपयोग किया जाता है जहां वेल्डिंग खतरनाक होगी

2, कम दबाव और गैर-चक्रीय अनुप्रयोगों के लिए डिज़ाइन किया गया

3, पाइप धागे से मेल खाने के लिए बोर को पिरोया जाता है

4, पाइप और फ्लैंगेस को सील करने के लिए पतला;

सॉकिट वेल्डिंग

1, छोटे व्यास की रासायनिक प्रक्रियाओं, हाइड्रोलिक और धारा वितरण लाइनों के लिए

2, पर्ची पर निकला हुआ किनारा के समान

3, काउंटर बोर पाइप बोर से मेल खाता है, अप्रतिबंधित प्रवाह की अनुमति देता है

4, हब की ओर से काउंटर बोर पाइप के बाहरी व्यास को फिट करता है - हब में पट्टिका वेल्ड के साथ सॉकेट में पाइप डाल सकता है

अंधा

1, पाइपिंग के सिरों को बंद करने के लिए उपयोग किया जाता है

2, कोई बोर नहीं है

3, सीलबंद लाइनों तक पहुंच की अनुमति देता है

अन्य निकला हुआ किनारा

छिद्र, विस्तारक, कम करना, हल्का, स्टडिंग आउटलेट, लंबी वेल्ड गर्दन, मीट्रिक, नौसेना चित्र, ग्राहक चित्र
