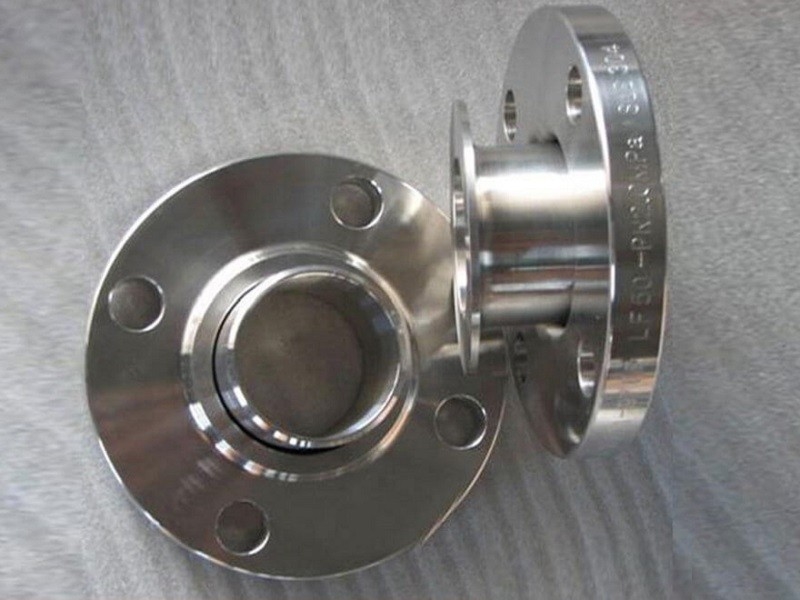

F304 F316L UNS 31803 A105 स्टेनलेस / डुप्लेक्स / मिश्र धातु / कार्बन स्टील LJF लैप संयुक्त निकला हुआ किनारा

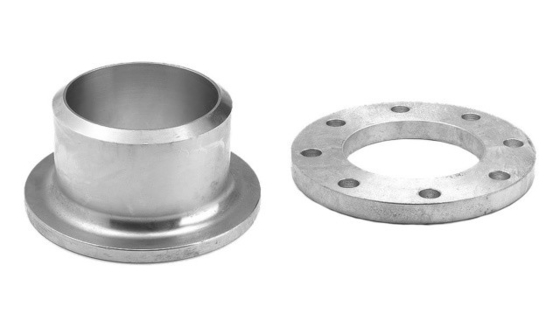

एक लैप-संयुक्त निकला हुआ किनारा कनेक्शन के प्रत्येक पक्ष के लिए दो पाइपिंग घटकों की आवश्यकता होती है, एक स्टब एंड और एक ढीला बैकिंग निकला हुआ किनारा।ढीला बैकिंग निकला हुआ किनारा स्टब एंड के बाहरी व्यास पर फिट बैठता है, जो पाइप से बट-वेल्डेड होता है।बैकिंग निकला हुआ किनारा पाइप से वेल्डेड नहीं है, और इसे घुमाया जा सकता है, जो विशेष रूप से उपयोगी होता है जब निर्माण के दौरान फ्लैंग्स को उन्मुख करना आवश्यक होता है।

इसके अलावा, चूंकि बैकिंग निकला हुआ किनारा प्रक्रिया तरल पदार्थ के संपर्क में नहीं आता है, यह कम संक्षारक प्रतिरोधी सामग्री से बना हो सकता है।उदाहरण के लिए, यदि प्रक्रिया संक्षारक है और पाइप को स्टेनलेस स्टील के होने की आवश्यकता है, जैसा कि ASTM A312 TP316L में है, तो स्टब एंड भी SS 316L से बना होना चाहिए;हालाँकि, बैकिंग निकला हुआ किनारा सस्ते ASTM A105 से बनाया जा सकता है।

जुड़ने का यह तरीका वेल्ड नेक फ्लैंज जितना मजबूत नहीं है, लेकिन स्क्रू, सॉकेट वेल्ड और कनेक्शन पर पर्ची से बेहतर है;हालाँकि, इसे निष्पादित करना अधिक महंगा है, क्योंकि इसके लिए पूर्ण-प्रवेश बट वेल्ड की आवश्यकता होती है और इसके लिए दो घटकों की आवश्यकता होती है।

एएनएसआई / एएसएमई बी 16.5 गोद संयुक्त निकला हुआ किनारा विशिष्टता:

स्टेनलेस स्टील गोद संयुक्त Flanges:
एएसटीएम ए 182, ए 240 एफ 304, 304 एल, 304 एच, 316, 316 एल, 316 टीआई, 310, 310 एस, 321, 321 एच, 317, 347, 347 एच, 904 एल

डुप्लेक्स और सुपर डुप्लेक्स स्टील लैप ज्वाइंट फ्लैंगेस:
एएसटीएम / एएसएमई ए / एसए 182 एफ 44, एफ 45, एफ 51, एफ 53, एफ 55, एफ 60, एफ 61

कार्बन स्टील लैप संयुक्त निकला हुआ किनारा:
एएसटीएम / एएसएमई ए / एसए 105 एएसटीएम / एएसएमई ए 350, एएसटीएम ए 181 एलएफ 2 / ए 516 जीआर 70 ए 36, ए 694 एफ 42, एफ 46, एफ 52, एफ 60, एफ 65, एफ 706

कम तापमान कार्बन स्टील लैप संयुक्त Flanges: एएसटीएम ए 350, एलएफ 2, एलएफ 3

मिश्र धातु इस्पात गोद संयुक्त निकला हुआ किनारा:
एएसटीएम/एएसएमई ए/एसए 182 और ए 387 एफ1, एफ5, एफ9, एफ11, एफ12, एफ22, एफ91

कॉपर मिश्र धातु इस्पात गोद संयुक्त Flanges:एएसटीएम एसबी 61, एसबी62, एसबी151, एसबी152 यूएनएस नंबर सी 70600 (सीयू-नी 90/10), सी 71500 (सीयू-नी 70/30), यूएनएस नंबर सी 10100, 10200, 10300, 10800, 12000, 12200

निकल मिश्र धातु गोद संयुक्त निकला हुआ किनारा:
ASTM SB564, SB160, SB472, SB162 निकल 200 (UNS नंबर N02200), निकल 201 (UNS नंबर N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), अलॉय 20 (यूएनएस संख्या N08020)
