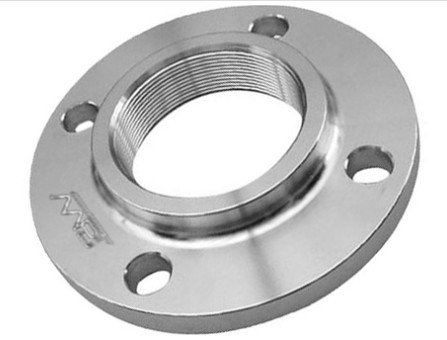

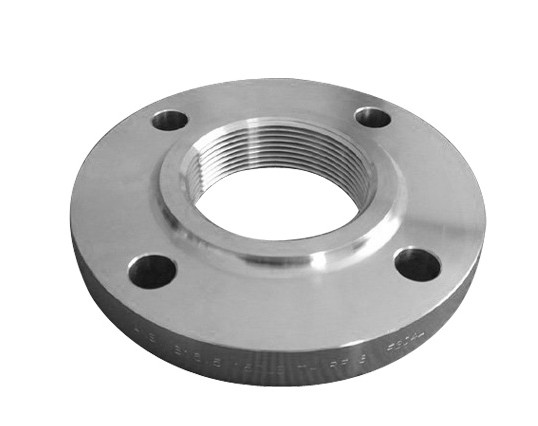

एएनएसआई डीएन 6 महिला धागा स्टेनलेस स्टील पाइप फ्लैंगेस और स्लाइवर निकला हुआ किनारा

निकला हुआ किनारा सामान्य

एक निकला हुआ किनारा एक पाइपिंग सिस्टम बनाने के लिए पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने की एक विधि है।यह सफाई, निरीक्षण या संशोधन के लिए आसान पहुँच भी प्रदान करता है।फ्लैंगेस आमतौर पर वेल्डेड या खराब होते हैं।Flanged जोड़ों को एक सील प्रदान करने के लिए उनके बीच एक गैसकेट के साथ दो फ्लैंग्स को एक साथ बोल्ट करके बनाया जाता है।

सबसे अधिक इस्तेमाल किया जाने वाला निकला हुआ किनारा प्रकार हैं:

लैप जॉइंट निकला हुआ किनारा को छोड़कर सभी प्रकार के साथ प्रदान किया जाता हैएक उठाया निकला हुआ किनारा चेहरा।

Flanges के लिए सामग्री

पाइप फ्लैंग्स स्टेनलेस स्टील, कच्चा लोहा, एल्यूमीनियम, पीतल, कांस्य, प्लास्टिक आदि जैसे सभी विभिन्न सामग्रियों में निर्मित होते हैं, लेकिन सबसे अधिक उपयोग की जाने वाली सामग्री जाली कार्बन स्टील होती है और इसमें मशीनी सतह होती है।

इसके अलावा, विशिष्ट उद्देश्यों के लिए फिटिंग और पाइप जैसे फ्लैंग्स, कभी-कभी आंतरिक रूप से पूरी तरह से अलग गुणवत्ता की सामग्री की परतों से सुसज्जित होते हैं, जैसे कि फ्लैंग्स स्वयं, जो "लाइनेड फ्लैंग्स" होते हैं।

एक निकला हुआ किनारा की सामग्री, मूल रूप से पाइप की पसंद के दौरान निर्धारित की जाती है, ज्यादातर मामलों में, एक निकला हुआ किनारा पाइप के समान सामग्री का होता है।

इस वेबसाइट पर चर्चा की गई सभी फ्लैंग्स, एएसटीएम एन एएसटीएम मानकों के अंतर्गत आती हैं, जब तक कि अन्यथा संकेत न दिया गया हो।ASME B16.5 आयामों, आयामी सहिष्णुता आदि और ASTM विभिन्न भौतिक गुणों का वर्णन करता है।

Flanges के आयाम

प्रत्येक निकला हुआ किनारा ASME B16.5 में कई मानक आयाम हैं।यदि जापान में एक ड्राफ्ट्समैन या कनाडा में एक काम तैयार करने वाला या ऑस्ट्रेलिया में एक पाइपफिटर वेल्डिंग नेक फ्लैंज एनपीएस 6, कक्षा 150, अनुसूची 40 एएसएमई बी 16.5 के बारे में बोल रहा है, तो यह निकला हुआ किनारा पर जाता है जो नीचे की छवि में दिखाया गया है .

यदि निकला हुआ किनारा का आदेश दिया जाता है, तो आपूर्तिकर्ता सामग्री की गुणवत्ता जानना चाहता है।उदाहरण के लिए ASTM A105 एक जाली कार्बन स्टील निकला हुआ किनारा है, जबकि A182 एक जाली स्टेनलेस स्टील निकला हुआ किनारा है।

इसलिए, आपूर्तिकर्ता को सही क्रम में दो मानकों को निर्दिष्ट किया जाना चाहिए।

बोल्ट निकला हुआ किनारा कनेक्शन

एक बोल्ट निकला हुआ किनारा कनेक्शन कई कारकों (निकला हुआ किनारा, बोल्ट, गास्केट, प्रक्रिया, तापमान, दबाव, मध्यम) का एक जटिल संयोजन है।ये सभी विभिन्न तत्व परस्पर जुड़े हुए हैं और एक सफल परिणाम प्राप्त करने के लिए एक दूसरे पर निर्भर हैं।
निकला हुआ किनारा संयुक्त की विश्वसनीयता संयुक्त बनाने की प्रक्रिया के सक्षम नियंत्रण पर गंभीर रूप से निर्भर करती है।

निकला हुआ किनारा कनेक्शन के कुछ अन्य नुकसान ..

• प्रत्येक निकला हुआ किनारा कनेक्शन लीक हो सकता है (कुछ लोग दावा करते हैं कि निकला हुआ किनारा कनेक्शन कभी भी 100 प्रतिशत रिसाव प्रूफ नहीं होता है)।
• निकला हुआ किनारा पाइप सिस्टम को बहुत अधिक स्थान की आवश्यकता होती है (बस एक पाइप रैक के बारे में सोचें)।
• निकला हुआ किनारा पाइप सिस्टम का इन्सुलेशन अधिक महंगा है (विशेष निकला हुआ किनारा कैप)।

बेशक, निकला हुआ किनारा कनेक्शन के बहुत फायदे हैं;कुछ उदाहरण..

• एक नई लाइन में कई पाइप स्पूल हो सकते हैं और एक कार्यशाला में निर्मित किया जा सकता है।
• इस पाइप स्पूल को वेल्ड करने की आवश्यकता के बिना संयंत्र में इकट्ठा किया जा सकता है।
• प्लांट में एनडीओ (एक्स-रे, हाइड्रो टेस्ट आदि) जरूरी नहीं है, क्योंकि वर्कशॉप में ऐसा किया गया है।
• प्लांट में ब्लास्टिंग और पेंटिंग जरूरी नहीं है, क्योंकि यह काम भी एक वर्कशॉप में किया गया है
  (स्थापना के दौरान केवल पेंट क्षति की मरम्मत की जानी चाहिए)।
