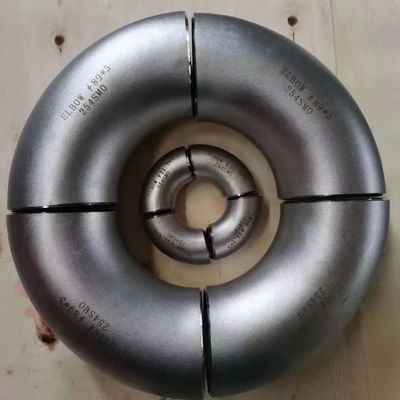

1" 90° एल्बो शॉर्ट रेडियस ASME B16.9 BW WROUGHT-S ASTM A 234 GR। डब्ल्यूपीबी जीए-ई-60112

1.1 इस विनिर्देशन में एएसएमई बी16.9, बी16.11, एमएसएस-एसपी-79, एमएसएस-एसपी-83, और एमएसएस-एसपी-95 के नवीनतम संशोधन द्वारा कवर किए गए निर्बाध और वेल्डेड निर्माण के गढ़ा कार्बन स्टील और मिश्र धातु इस्पात फिटिंग शामिल हैं।ये फिटिंग मध्यम और ऊंचे तापमान पर सेवा के लिए दबाव पाइपिंग और दबाव पोत निर्माण में उपयोग के लिए हैं।इन एएसएमई और एमएसएस मानकों से भिन्न फिटिंग को विशिष्टता ए 960/ए 960 एम के पूरक आवश्यकता एस 58 के अनुसार प्रस्तुत किया जाएगा।

1.2 फिटिंग के लिए वैकल्पिक पूरक आवश्यकताएं प्रदान की जाती हैं जहां अधिक से अधिक परीक्षा वांछित होती है।वांछित होने पर, इनमें से एक या अधिक पूरक आवश्यकताओं को आदेश में निर्दिष्ट किया जा सकता है।

1.3 इस विनिर्देशन में कास्ट वेल्डिंग फिटिंग या कास्टिंग से मशीनीकृत फिटिंग शामिल नहीं है।कास्ट स्टील वेल्डिंग फिटिंग विनिर्देशों ए 216/ए 216 एम और ए 217/ए 217 एम द्वारा शासित हैं।

1.4 यह विनिर्देश इंच-पाउंड इकाइयों और एसआई इकाइयों दोनों में व्यक्त किया गया है।हालांकि, जब तक आदेश लागू "एम" विनिर्देश पदनाम (एसआई इकाइयों) को निर्दिष्ट नहीं करता है, सामग्री इंच-पाउंड इकाइयों को प्रस्तुत की जाएगी।

1.5 इंच-पाउंड इकाइयों या एसआई इकाइयों में बताए गए मूल्यों को अलग से मानक माना जाना चाहिए।पाठ के भीतर, SI इकाइयों को कोष्ठक में दिखाया गया है।प्रत्येक प्रणाली में बताए गए मान सटीक समकक्ष नहीं हैं;इसलिए, प्रत्येक प्रणाली को दूसरे से स्वतंत्र रूप से उपयोग किया जाना चाहिए।दो प्रणालियों से मूल्यों के संयोजन के परिणामस्वरूप विनिर्देश के साथ गैर-अनुरूपता हो सकती है।

सामान्य नोट:सभी मान अधिकतम हैं जब तक कि अन्यथा इंगित न किया गया हो।

एएसटीएम A234 . के यांत्रिक गुण

जहां दीवार की मोटाई ऊपर के दो मानों के बीच होती है, न्यूनतम बढ़ाव मान निम्नलिखित समीकरणों द्वारा निर्धारित किया जाता है:

• अनुदैर्ध्य ई=48t+15.00
• अनुप्रस्थ ई=32t+10.00
• ई = 2 इंच [50 मिमी] में बढ़ाव,%
• टी = नमूने की वास्तविक मोटाई, [मिमी] में
