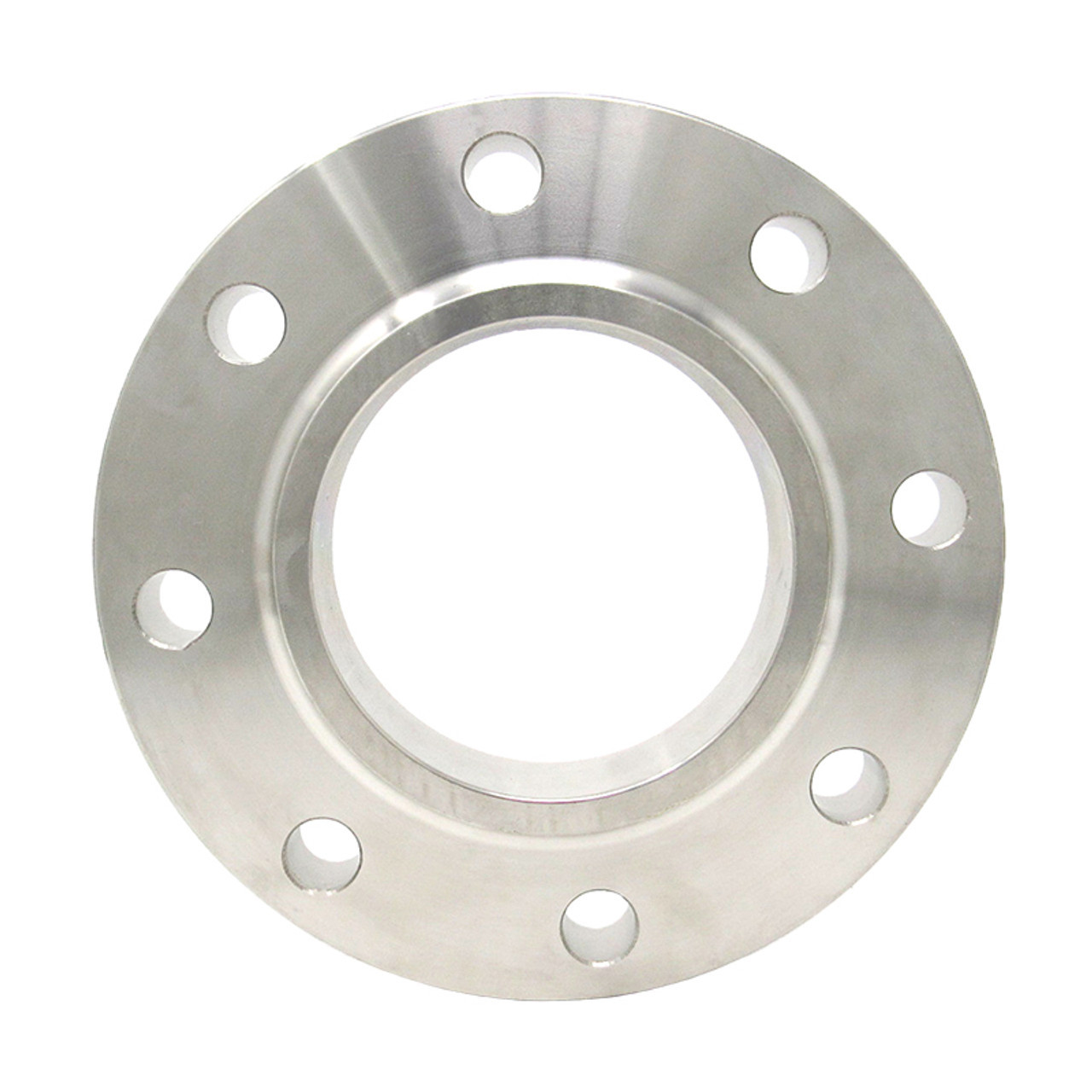

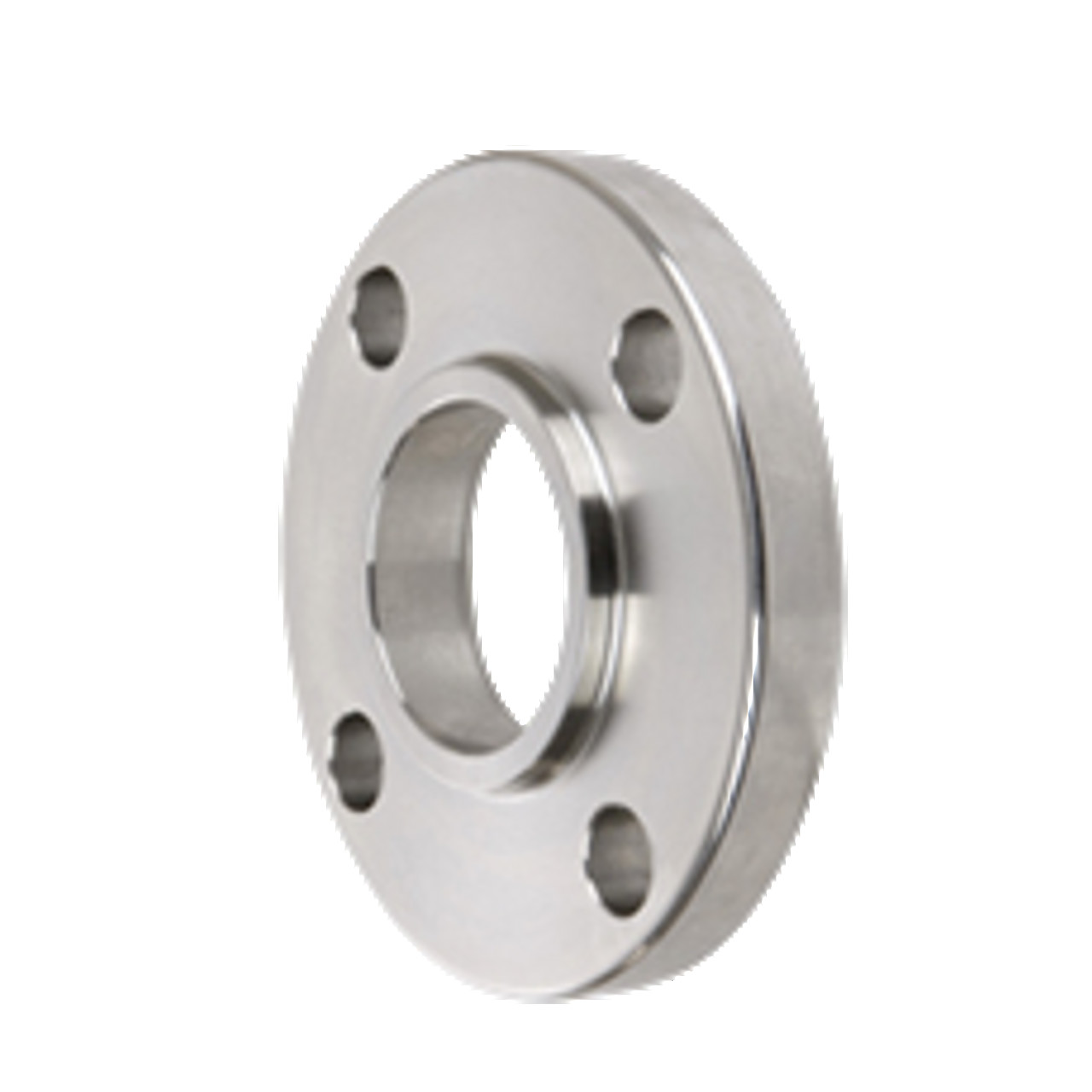

Asme S/B366 Uns N08825 Asme B16.5 600lb Sch160 स्टेनलेस स्टील के सो फ्लैंग्स

फ्लैंग्स सामान्य

एक फ्लैंज पाइप, वाल्व, पंप और अन्य उपकरणों को एक पाइपिंग प्रणाली बनाने के लिए जोड़ने की एक विधि है। यह सफाई, निरीक्षण या संशोधन के लिए आसान पहुंच भी प्रदान करता है।फ्लैंग्स आमतौर पर वेल्डेड या पेंच होते हैंफ्लैंग्ड जोड़ों को एक सील प्रदान करने के लिए उनके बीच एक गास्केट के साथ दो फ्लैंग्स को एक साथ बोल्ट करके बनाया जाता है।

सबसे अधिक इस्तेमाल किए जाने वाले फ्लैंज प्रकार हैंः

लैप संयुक्त फ्लैंज को छोड़कर सभी प्रकारों के साथ प्रदान कर रहे हैंएक ऊंचा फ्लैंज चेहरा।

फ्लैंग्स के लिए सामग्री

पाइप फ्लैंज स्टेनलेस स्टील, कास्ट आयरन, एल्यूमीनियम, पीतल, कांस्य, प्लास्टिक आदि जैसी विभिन्न सामग्रियों में निर्मित होते हैं।लेकिन सबसे अधिक इस्तेमाल किया सामग्री काढ़ा कार्बन स्टील है और मशीनीकृत सतहों है.

इसके अतिरिक्त, विशेष प्रयोजनों के लिए फिटिंग और पाइप जैसे फ्लैंग्स, कभी-कभी आंतरिक रूप से फ्लैंग्स के स्वयं की तुलना में पूरी तरह से अलग गुणवत्ता की सामग्री की परतों से सुसज्जित होते हैं,जो "आवरण वाले फ्लैंग्स" हैं.

एक फ्लैंज की सामग्री, मूल रूप से पाइप की पसंद के दौरान निर्धारित की जाती है, ज्यादातर मामलों में, एक फ्लैंज पाइप के समान सामग्री का होता है।

इस वेबसाइट पर चर्चा किए गए सभी फ्लैंग्स ASME en ASTM मानकों के अंतर्गत आते हैं, जब तक कि अन्यथा संकेत नहीं दिया जाता। ASME B16.5 आयाम, आयामी सहिष्णुता आदि का वर्णन करता है।और एएसटीएम विभिन्न सामग्री गुणों.

फ्लैंग्स के आयाम

प्रत्येक flange ASME B16.5 मानक आयामों की एक संख्या है. अगर जापान में एक ड्राइंगर या कनाडा में एक काम तैयारी या ऑस्ट्रेलिया में एक पाइप फिटर एक वेल्डिंग गर्दन flange NPS 6, वर्ग 150 के बारे में बात कर रहा है,अनुसूची 40 ASME B16.5, तो यह फ्लैंज पर चला जाता है जो नीचे दी गई छवि में दिखाया गया है।

यदि फ्लैंज का आदेश दिया जाता है, तो आपूर्तिकर्ता सामग्री की गुणवत्ता जानना चाहता है। उदाहरण के लिए एएसटीएम ए 105 एक फोर्ज कार्बन स्टील फ्लैंज है, जबकि ए 182 एक फोर्ज स्टेनलेस स्टील फ्लैंज है।

इसलिए, एक आपूर्तिकर्ता के लिए सही क्रम में दो मानकों को निर्दिष्ट किया जाना चाहिए।

बोल्ट फ्लैंज कनेक्शन

एक बोल्ट फ्लैंज कनेक्शन कई कारकों (फ्लैंज, बोल्ट, गास्केट, प्रक्रिया, तापमान, दबाव, मध्यम) का एक जटिल संयोजन है।इन सभी तत्वों का परस्पर संबंध है और सफल परिणाम प्राप्त करने के लिए एक दूसरे पर निर्भर हैं।.
फ्लैंग्ड जोड़ की विश्वसनीयता महत्वपूर्ण रूप से जोड़ बनाने की प्रक्रिया के सक्षम नियंत्रण पर निर्भर करती है।

फ्लैंज कनेक्शन के कुछ अन्य नुकसान..

• प्रत्येक फ्लैंज कनेक्शन लीक हो सकता है (कुछ लोग दावा करते हैं कि फ्लैंज कनेक्शन कभी भी 100 प्रतिशत लीक प्रूफ नहीं होता है) ।
• फ्लैंग्ड पाइप सिस्टम को बहुत अधिक स्थान की आवश्यकता होती है (सिर्फ पाइप रैक के बारे में सोचें) ।
• फ्लैंज पाइप सिस्टम का इन्सुलेशन अधिक महंगा होता है (विशेष फ्लैंज कैप) ।

निश्चित रूप से, फ्लैंज कनेक्शन के बहुत फायदे हैं; कुछ उदाहरण..

• एक नई लाइन में कई पाइप स्पूल हो सकते हैं और इसे कार्यशाला में निर्मित किया जा सकता है।
• इस पाइप स्पूल को वेल्ड किए बिना संयंत्र में इकट्ठा किया जा सकता है।
• संयंत्र में एनडीओ (एक्स-रे, हाइड्रो परीक्षण आदि) की आवश्यकता नहीं है, क्योंकि यह कार्यशाला में किया गया है।
• संयंत्र में धमाका और चित्रकारी की आवश्यकता नहीं है, क्योंकि यह भी एक कार्यशाला में किया गया है
  (केवल स्थापना के दौरान पेंट क्षति की मरम्मत की जानी चाहिए) ।
