एएसटीएम ए105 निकला हुआ किनारा

एएसटीएम ए105 निकला हुआ किनाराएक प्रकार का निकला हुआ किनारा है जो एक मानक द्वारा कवर किया जाता है जो दबाव पाइप और फिटिंग को कवर करता है जो उच्च तापमान सेवाओं के लिए परिवेश के तापमान के तहत काम कर सकता है।दिनेश इंडस्ट्रीज सभी प्रकार के फ्लैंगेस का आपूर्तिकर्ता और निर्माता है।और इसलिए हम उत्पादन और आपूर्ति करते हैंA105 निकला हुआ किनारारेंज भी।अलग-अलग मानक हैं जो अलग-अलग को कवर करते हैंएएसटीएम ए105 निकला हुआ किनारा आयामजिसका उपयोग समान आकार के पाइपों के साथ किया जा सकता है।दीवार की मोटाई, व्यास, सामग्री ग्रेड और दबाव वर्ग सभी निर्धारित करते हैं कि किस प्रकार काएसए 105 निकला हुआ किनाराएक निश्चित आवेदन में इस्तेमाल किया जा सकता है।

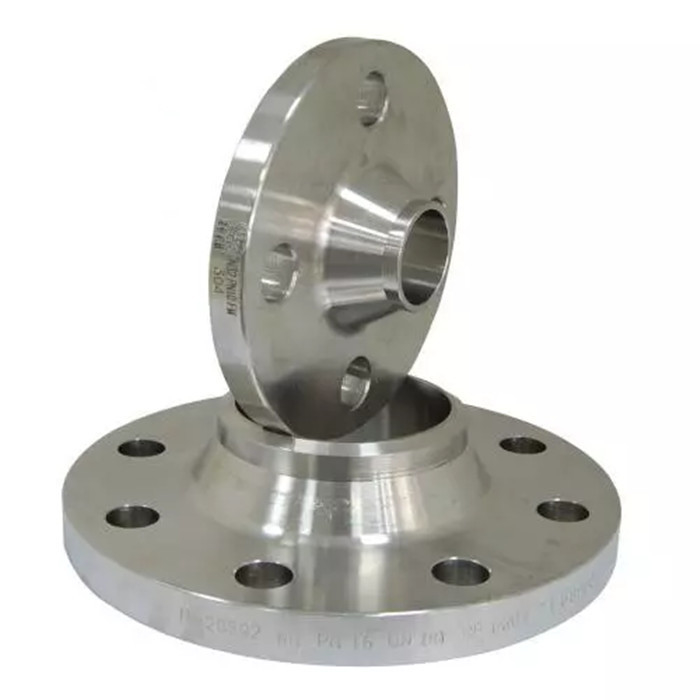

सबसे बड़ा CS A105 जाली निकला हुआ किनारा आपूर्तिकर्ता, Asme Sa105 वेल्ड नेक फ्लैंगेस के आयाम देखें

Flanges के विभिन्न आयामों के लिए अलग-अलग वजन भी हैं।प्राप्त करने के लिए आप हमसे संपर्क कर सकते हैंएएसटीएम ए105 फ्लैंग्स वजन चार्टनिकला हुआ किनारा वजन के बारे में और अधिक समझने के लिए और निकला हुआ किनारा के एक मेजबान से चुनने के लिए।के तौर परनिकला हुआ किनारा a105 निर्माताहम आपको फ्लैंगेस के कस्टम आयामों के साथ भी आपूर्ति कर सकते हैं।हम ग्राहकों की आवश्यकता के अनुसार A105 जाली इस्पात Flanges के निर्माता हैं।हमारी कीमतें बहुत प्रतिस्पर्धी हैंA105 फ्लैंगेस मूल्य सूची भारतऔर आप अपनी लागत कम करने के लिए बल्क ऑर्डर दे सकते हैं।चूंकि हम निर्माण, स्टॉक और आपूर्ति करते हैं, हमारेएएसटीएम ए105 कार्बन स्टील फ्लैंगेसबिचौलियों को खत्म कर कम कीमतों पर बेचा जाता है।हम के प्रमुख आपूर्तिकर्ता हैंएएसटीएम A105n निकला हुआ किनारा.

संदर्भित दस्तावेज

मानक की निम्नलिखित सूची इन विनिर्देशों पर लागू होती है:

एएसटीएम मानक:

• A266/A266M दबाव पोत घटकों के लिए कार्बन स्टील फोर्जिंग के लिए विशिष्टता।
• A675/A675M हॉट-रोल्ड, विशेष गुणवत्ता और यांत्रिक गुणों, कार्बन स्टील बार के लिए विशिष्टता।
• A696 दबाव पाइपिंग घटकों के लिए स्टील बार, कार्बन, हॉट-रोल्ड या कोल्ड-फिनिश्ड, विशेष गुणवत्ता के लिए विशिष्टता।
• A788/A788M स्टील फोर्जिंग, सामान्य आवश्यकताओं के लिए विशिष्टता।
• स्टील निकला हुआ किनारा, फोर्जिंग फिटिंग, वाल्व और पाइपिंग अनुप्रयोगों के लिए भागों के लिए A961/961M सामान्य आवश्यकताएं।

एमएसएस मानक:

• स्टील पाइप लाइन फ्लैंगेस के लिए SP44 मानक

एएसएमई मानक:

• B16.5 स्टील पाइप फ्लैंग्स और फ्लैंग्स फिटिंग के लिए आयामी मानक
• B16.9 गढ़ा स्टील बट-वेल्डिंग फिटिंग
• B16.10 फेरस वाल्व के आमने-सामने और एंड-टू-एंड आयाम
• B16.11 जाली स्टील फिटिंग, सॉकेट वेल्ड और थ्रेडेड
• B16.34 वाल्व फ्लैंग्स, थ्रेडेड और वेल्डिंग एंड द्वारा कनेक्ट होते हैं
• B16.47 बड़े व्यास वाले स्टील के फ्लैंगेस
• ASME बॉयलर और प्रेशर वेसल कोड:

एपीआई मानक:

• एपीआई -600 निकला हुआ किनारा और बट-वेल्डिंग-एंड स्टील गेट वाल्व
• एपीआई -602 रिफाइनरी उपयोग के लिए कॉम्पैक्ट डिजाइन कार्बन स्टील गेट वाल्व

एएसटीएम ए105 निकला हुआ किनारा की विशिष्टता सूची

आकार चार्ट	1/2″ से 48″ (15 NB) से (1200NB)
दबाव रेटिंग चार्ट एएनएसआई	300 एलबीएस, 150 एलबीएस, 600 एलबीएस, 900 एलबीएस, 2500 एलबीएस, 1500 एलबीएस
डीआईएन दबाव गणना	40Bar 16Bar 25Bar 6Bar 10Bar / PN10 PN25 PN64 PN16 PN6 PN40
जिस	20 के, 10 के, 40 के, 16 के, 5 के, 30 के, 63 के
यूएनआई / ईएन	16बार 6बार 10बार 40बार 25बार
कनेक्ट प्रकार / निकला हुआ किनारा चेहरा प्रकार	आरएफ, छोटी जीभ, आरटीजे, एफएफ, एलजेएफ, बड़ी जीभ और नाली
परत	जस्ता मढ़वाया, पीला पारदर्शी, ठंडा और गर्म डुबकी जस्ती, विरोधी जंग पेंट, तेल काला पेंट
सामान्य प्रकार	पिरोया / खराब / जाली / प्लेट
उपकरण	प्रेस मशीन, झुकने वाली मशीन, रेत-विस्फोटक मशीन, पुशिंग मशीन, इलेक्ट्रिक बेवेलिंग मशीन आदि
मूल	पश्चिम यूरोप / जापान / भारतीय / यूएसए / कोरियाई
में डीलर और वितरक	सिडनी, नोएडा, नागपुर, कराकास, अहवाज़, कानपुर, अबू धाबी, कराची, पर्थ, रियाद, बड़ौदा, खोबर, कैलगरी, मैक्सिको, कुवैत, लुधियाना, तिरुवनंतपुरम, जनेरियो, तेहरान, मस्कट, लागोस, कोलकाता, ताऊ, मनामा, राजकोट , सैंटियागो, अहमदाबाद, गुजरात, एर्नाकुलम, इस्तांबुल, हावड़ा, अंकारा, कोयंबटूर, जमशेदपुर, पोर्ट-ऑफ-स्पेन, पिंपरी-चिंचवाड़, नई दिल्ली, वडोदरा, मुंबई, गिम्हे-सी, इंदौर, सूरत, बोगोटा, गुड़गांव, मेलबर्न, रांची, मॉन्ट्रियल, चेन्नई, हैदराबाद, लुधियाना, बैंगलोर, लंदन, कौरबेवोई, दम्मम, बेंगलुरु
के निर्माता	UNI, BS, AS2129, ANSI DIN, GOST, JIS, SABS, NFE, AWWA, EN आदि।
परीक्षण	एक्स-रे डिटेक्टर, यूआई ट्रासोनिक दोष डिटेक्टर, डायरेक्ट-रीडिंग स्पेक्ट्रोग्राफ, चुंबकीय कण डिटेक्टर, हाइड्रोस्टैटिक परीक्षण मशीन
मानकों	API7S-15, API7S-43, API605, ANSI/ASME B16.5, B16.47 सीरीज A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME/ANSI B16.5/16.36/16.47 A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, EN1092



वेल्डिंग

इन घटकों को वेल्डेड किया जा सकता है।वेल्डिंग प्रक्रियाओं को ASME बॉयलर और प्रेशर वेसल कोड सेक्शन IX का पालन करना चाहिए।

लोहारी

ASTM A105 कार्बन स्टील को 2200 से 1700 F की सीमा में तापमान पर जाली बनाया जा सकता है, इसके बाद शमन और तड़के या सामान्यीकरण किया जा सकता है।

एनीलिंग

जाली भागों को 1000 डिग्री फ़ारेनहाइट से नीचे ठंडा किया जा सकता है और फिर 1550 डिग्री फ़ारेनहाइट और 1,700 डिग्री फ़ारेनहाइट के बीच गरम किया जा सकता है।फिर धीमी भट्टी कूलिंग करें।

हीड्रास्टाटिक परीक्षण

फोर्जिंग निर्माण द्वारा हाइड्रो-स्टेटिक परीक्षण तभी आयोजित किया जाएगा जब ASTM A961 का पूरक S57 निर्दिष्ट किया गया हो।

शब्दावली

इस विनिर्देश में प्रयुक्त अन्य शब्दों की परिभाषा के लिए, विनिर्देश A961/A961M में खोजें।

आदेश की जानकारी

विनिर्देश देखें A961/A961M।

सामान्य आवश्यकताएँ

यदि इस विनिर्देश की आवश्यकताओं और विशिष्टता A961/A961M के बीच विरोध है।इस विनिर्देश का अनुपालन करें।

रासायनिक संरचना

एतांबा, निकल, क्रोमियम, मोलिब्डेनम और वैनेडियम का योग 1.00% से अधिक नहीं होना चाहिए।
बीक्रोमियम और मोलिब्डेनम का योग 0.32% से अधिक नहीं होना चाहिए।

उष्मा उपचार

कक्षा 300 से ऊपर के फ्लैंग्स को छोड़कर, विशेष डिजाइन के फ्लैंग्स को छोड़कर, जहां डिजाइन दबाव या डिजाइन तापमान ज्ञात नहीं है और 4" एनपीएस और कक्षा 300 से ऊपर की वस्तुओं के लिए गर्मी उपचार की आवश्यकता नहीं है। जब गर्मी उपचार की आवश्यकता होती है, तो एनीलिंग, सामान्यीकरण, सामान्यीकरण और तड़का, सामान्यीकरण और शमन और तड़के लागू तरीके होंगे।
