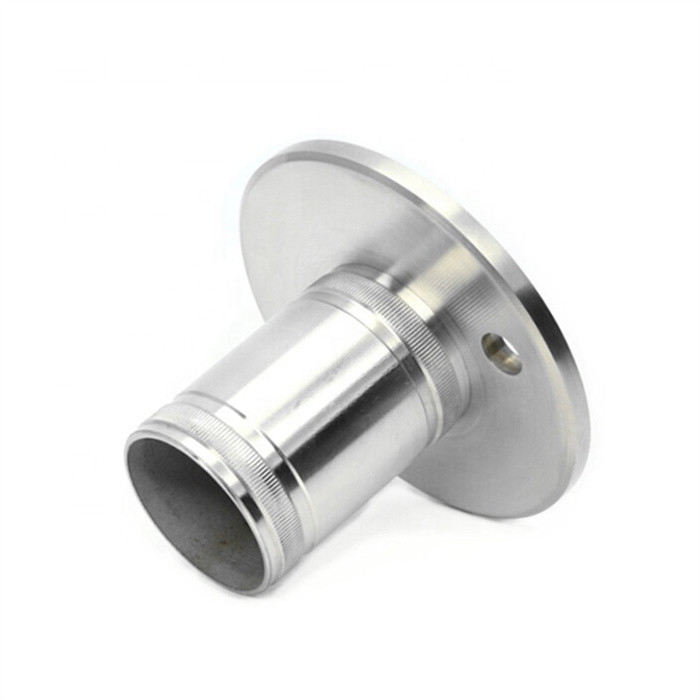

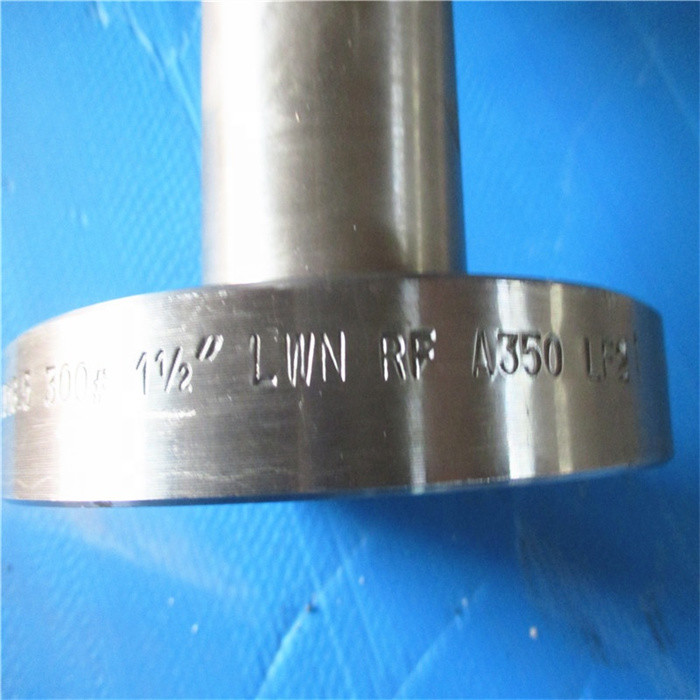

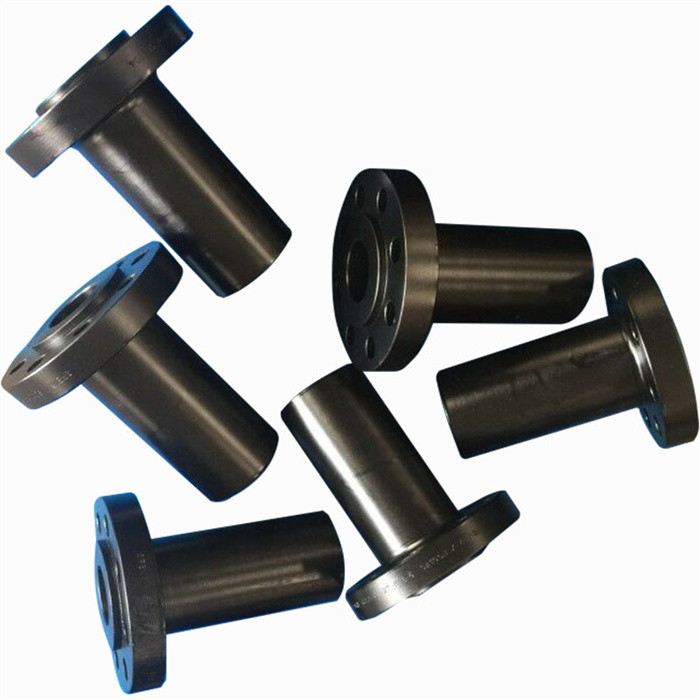

निकला हुआ किनारा, एलडब्ल्यूएन, आरएफ, आकार: 3/4"- 150#, SCH.20, एफएफ, सीएस, एएसटीएम ए105 एएसटीएम ए182 एफ1

F1 A182 मिश्र धातु इस्पात Flangesगढ़ा उत्पादों में प्राथमिक बनाने के लिए तैयार एक मिश्र धातु इस्पात है।इसके निर्दिष्ट गुण annealed स्थिति के लिए उपयुक्त हैं।F1 इस सामग्री के लिए ASTM पदनाम है और इसकी UNS संख्या K12822 है।

A182 F1 Cl2 पाइप फ्लैंगेसएक ही श्रेणी में गढ़ा मिश्र धातु स्टील्स के बीच बहुत कम विद्युत चालकता है।इसके अलावा, इसमें मध्यम रूप से कम सन्निहित ऊर्जा और आधार लागत है।
A182 F1 सामग्रीF1 ग्रेड के लिए एक फोर्जिंग सामग्री विनिर्देश हैअलॉय स्टीलऔर इसका उपयोग उन अनुप्रयोगों के लिए नंगे फोर्जिंग या जाली और मशीनी उत्पादों के निर्माण के लिए किया जाता है जिनमें उच्च तापमान सेवा शामिल होती है।
F1 स्टील प्लेट निकला हुआ किनाराअक्सर एक लागत प्रभावी समाधान होता है, जब उभरे हुए चेहरे और हब की आवश्यकता नहीं होती है और परिवेश के तापमान पर कम या कम दबाव वाले अनुप्रयोगों के लिए।

एएसटीएम ए182 एफ1 लैप ज्वाइंट फ्लैंगेसएक टू पीस डिवाइस है जो बहुत हद तक वेल्ड-नेक फ्लैंज की तरह है, लेकिन एक लूज स्लिप-ऑन फ्लैंग की तरह भी है।स्टब एंड और पाइपलाइनिंग के चारों ओर घूमने का इसका एक फायदा है।


A182 F1 Cl2 ब्लाइंड निकला हुआ किनारा रासायनिक संरचना चार्ट

श्रेणी	सी	एम.एन.	सी	पी	एस	करोड़	एमओ
मिश्र धातु इस्पात F1	0.15 अधिकतम	0.3-0.6	0.5	0.03	0.03	4-6	0.44-0.65

ASTM A182 Gr F1 Flanges के समतुल्य

मानक	यूएनएस	दीन वर्कस्टॉफ एनआर।	शोर
मिश्र धातु F1	K12822	1.5415	15एम03

निकला हुआ किनारा यांत्रिक गुण विश्लेषण पर SA 182 Gr F1 पर्ची

तन्यता ताकत	यील्ड स्ट्रेंथ (0.2% ऑफसेट)	बढ़ाव
275	485	20%

ASTM A182 Gr F1 Flanges दबाव रेटिंग

तापमान डिग्री फ़ारेनहाइट	कक्षा 900	कक्षा 150	कक्षा 600	कक्षा 400	कक्षा 1500	कक्षा 300	कक्षा 2500
-20 से 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	1865	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



ASTM A182 Gr F1 Flanges सामग्री विशिष्टता चार्ट

विशेष विवरण	एएसटीएम ए182 / एएसएमई एसए182
आकार	1/2″ (15 NB) से 48″ (1200NB)
मानकों	ANSI/ASME B16.5, B 16.47 सीरीज A & B, B16.48, BS4504, BS 10, EN-1092, DIN, आदि।
वर्ग / दबाव	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 आदि।
मानक	ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, आदि।



A182 F1 Cl2 वेल्ड नेक Flanges वजन चार्ट

पाइप सामान्य व्यास।		ओडी निकला हुआ किनारा	धन्यवादनिकला हुआ किनारा मिन . का	दीम।हब के	उभरे हुए चेहरे का व्यास	लंबाई हब.Y	धागे की लंबाई	दीम।बोल्ट सर्किल के	दीम।बोल्ट होल्स . का	बोल्ट की संख्या	दीम।बोल्ट की (इंच)	किलोग्राम	LB
इंच	डीएन	हे	सी	एक्स	जी	यू	टी	ईसा पूर्व	बिहार	बी एन	बीडी
1/2"	15	89.00	11.20	30.20	35.10	15.70	15.70	60.50	15.80	4	1/2"	0.4	0.9
3/4"	20	98.50	12.70	38.10	42.90	15.70	15.70	69.90	15.80	4	1/2"	0.7	1.5
1"	25	108.00	14.20	49.30	50.80	17.50	17.50	79.30	15.80	4	1/2"	0.8	1.8
1-1 / 4"	32	117.50	15.70	58.70	63.50	20.60	20.60	88.90	15.80	4	1/2"	1.2	2.6
1-1/2"	40	127.00	17.50	65.00	73.20	22.40	22.40	98.60	15.80	4	1/2"	1.5	3.3
2"	50	152.50	19.10	77.70	91.90	25.40	25.40	120.70	19.10	4	5/8"	2.3	5.1
2-1/2"	65	178.00	22.40	90.40	104.60	28.40	28.40	139.70	19.10	4	5/8"	3.7	8.1
3"	80	190.50	23.90	108.00	127.00	30.20	30.20	152.40	19.10	4	5/8"	4.1	9
3-1/2"	90	216.00	23.90	122.20	139.70	31.80	31.80	177.80	19.10	8	5/8"	5.1	11.2
4"	100	228.50	23.90	134.90	157.20	33.30	33.30	190.50	19.10	8	5/8"	5.9	13
5"	125	254.00	23.90	163.60	185.70	36.60	36.60	215.90	22.40	8	3/4"	7	15.4
6"	150	279.50	25.40	192.00	215.90	39.60	39.60	241.30	22.40	8	3/4"	8.4	18.5
8"	200	343.00	28.40	246.10	269.70	44.50	44.50	298.50	22.40	8	3/4"	13	28.6
10"	250	406.50	30.20	304.80	323.90	49.30	49.30	362.00	25.40	12	7/8"	18	39.5
12"	300	482.50	31.80	365.30	381.00	55.60	55.60	431.80	25.40	12	7/8"	29	64
14"	350	533.50	35.10	400.10	412.80	57.20	57.20	476.30	28.50	12	1"	39	86
16"	400	597.00	36.60	457.20	469.90	63.50	63.50	539.80	28.50	16	1"	47	103
18"	450	635.00	39.60	505.00	533.40	68.30	68.30	577.90	31.80	16	1 1/8"	57	126
20"	500	698.50	42.90	558.80	584.20	73.20	73.20	635.00	31.80	20	1 1/8"	76	167
24"	600	813.00	47.80	663.40	692.20	82.60	82.60	749.30	35.10	20	1 1/4"	97	214



ASME SA182 F1 Cl2 फ्लैंगेस प्रकार:

F1 A182 निकला हुआ किनारा



A182 F1 Cl2 ब्लाइंड निकला हुआ किनारा



निकला हुआ किनारा पर एएसटीएम A182 F1 पर्ची



एएसटीएम ए182 जीआर एफ1 निकला हुआ किनारा

A182 ग्रेड F1 प्लेट निकला हुआ किनारा



एसए 182 जीआर एफ1 फ्लैंगेस
