इस मानक के तहत सामग्री को WP ग्रेड के रूप में नामित किया गया है, और प्रत्येक WP ग्रेड स्टेनलेस स्टील के लिए, पाइप फिटिंग की कई श्रेणियां शामिल हैं, यह इंगित करने के लिए कि एक निर्बाध या वेल्डेड संरचना का उपयोग किया जाता है।गैर-विनाशकारी परीक्षण विधियों और गैर-विनाशकारी परीक्षण (NDE) की सीमा को इंगित करने के लिए वर्ग पदनामों का भी उपयोग किया जाता है।
उष्मा उपचार
एच ग्रेड स्टील के लिए, समाधान एनीलिंग के लिए अलग समाधान गर्मी उपचार की आवश्यकता होती है।सभी पाइप फिटिंग की आपूर्ति हीट ट्रीटेड स्थिति में की जानी चाहिए।गर्मी उपचार से पहले सभी वेल्डिंग कार्य किए जाने चाहिए।फिटिंग जो सीधे सॉल्यूशन एनील्ड फोर्जिंग और बार स्टॉक से तैयार की गई हैं, उन्हें फिर से एनील करने की आवश्यकता नहीं है।
एएसटीएम ए403 मानक स्कोप
मानक में ऑस्टेनिटिक स्टेनलेस स्टील मिश्र धातुओं के कई ग्रेड शामिल हैं, और लागू एएसटीएम या एमएसएस आकार और रेटेड दबाव मानकों के आधार पर स्टील के ग्रेड को चिह्नित करने के लिए डब्ल्यूपी या सीआर उपसर्ग का उपयोग करता है।
ASTM A403 जाली स्टील पाइप फिटिंग के लिए डिज़ाइन किया गया है, कास्ट पाइप फिटिंग उपयुक्त नहीं हैं।(इन मानक, A351/A351M, A743/A743M और A744/A744M में ऑस्टेनिटिक स्टेनलेस स्टील कास्टिंग शामिल हैं।)

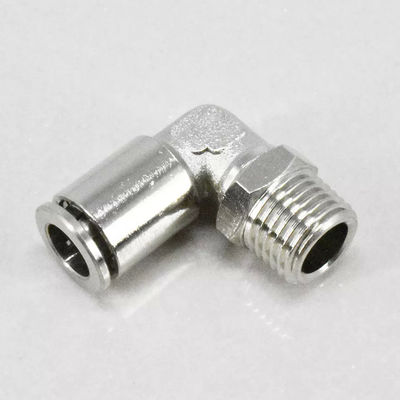

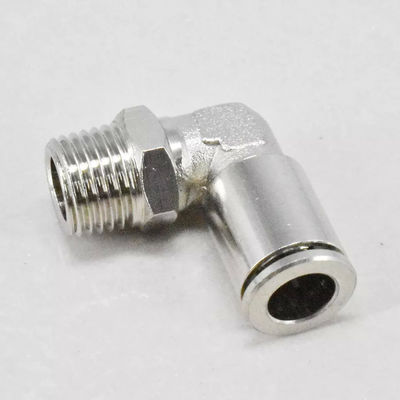

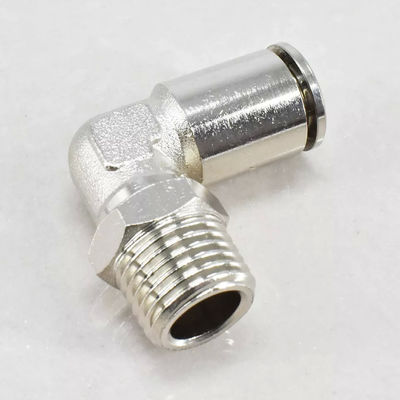

एएसटीएम A403 स्टेनलेस स्टील पाइप फिटिंग
ASTM A403 स्टेनलेस स्टील पाइप फिटिंग दबाव पाइप के लिए जाली और लुढ़का हुआ ऑस्टेनिटिक स्टेनलेस फिटिंग की सामग्री को संदर्भित करता है।सामान्य ग्रेड WP304/L, WP316/L हैं।उनका उपयोग कई क्षेत्रों में किया जा सकता है जैसे इंजीनियरिंग उद्योग, ऊर्जा रूपांतरण संयंत्र आदि।
रासायनिक संरचना
रासायनिक यौगिकप्रत्येक कास्ट या फर्नेस स्टील का आयन निर्धारित किया जाएगा और रासायनिक संरचना तालिका में सूचीबद्ध सामग्री के प्रत्येक ग्रेड के लिए रासायनिक संरचना आवश्यकताओं का अनुपालन करेगा।
तन्यता गुण
पाइप फिटिंग सामग्री के तन्यता गुण तन्यता गुणों की आवश्यकताओं का अनुपालन करेंगे।परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार आयोजित किए जाएंगे।
तन्यता परीक्षण के लिए, अनुदैर्ध्य या अनुप्रस्थ कट नमूने स्वीकार्य होने चाहिए।हालांकि तन्यता गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए बढ़ाव आवश्यकताओं को निर्दिष्ट करती है, यह एक ही समय में लागू होने का इरादा नहीं है।इसके बजाय, यह इरादा है कि दिशा में लागू होने वाले नमूनों के लिए केवल संबंधित बढ़ाव की आवश्यकताएं उपयुक्त हैं।
तन्यता गुण
पाइप फिटिंग सामग्री के तन्यता गुण तन्यता गुणों की आवश्यकताओं का अनुपालन करेंगे।परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार आयोजित किए जाएंगे।
तन्यता परीक्षण के लिए, अनुदैर्ध्य या अनुप्रस्थ कट नमूने स्वीकार्य होने चाहिए।हालांकि तन्यता गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए बढ़ाव आवश्यकताओं को निर्दिष्ट करती है, यह एक ही समय में लागू होने का इरादा नहीं है।इसके बजाय, यह इरादा है कि दिशा में लागू होने वाले नमूनों के लिए केवल संबंधित बढ़ाव की आवश्यकताएं उपयुक्त हैं।
तन्यता गुण
पाइप फिटिंग सामग्री के तन्यता गुण तन्यता गुणों की आवश्यकताओं का अनुपालन करेंगे।परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार आयोजित किए जाएंगे।
तन्यता परीक्षण के लिए, अनुदैर्ध्य या अनुप्रस्थ कट नमूने स्वीकार्य होने चाहिए।हालांकि तन्यता गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए बढ़ाव आवश्यकताओं को निर्दिष्ट करती है, यह एक ही समय में लागू होने का इरादा नहीं है।इसके बजाय, यह इरादा है कि दिशा में लागू होने वाले नमूनों के लिए केवल संबंधित बढ़ाव की आवश्यकताएं उपयुक्त हैं।
प्रारंभिक सामग्री पर की गई तन्यता परीक्षण रिपोर्ट नोट करेगी:
• प्रारंभिक सामग्री रिपोर्ट प्रदर्शित करेगी कि पाइप फिटिंग सामग्री के गुण इस मानक की आवश्यकताओं को पूरा करते हैं, बशर्ते कि प्रारंभिक सामग्री का ताप उपचार पाइप फिटिंग सामग्री के समान हो।
• यदि प्रारंभिक सामग्री का परीक्षण नहीं किया गया है, या यदि प्रारंभिक सामग्री का ताप उपचार पाइप फिटिंग से अलग है, तो फिटिंग निर्माता तैयार पाइप फिटिंग का प्रतिनिधित्व करने वाली सामग्री पर प्रति फर्नेस स्टील कम से कम एक तन्यता परीक्षण करेगा। , और गर्मी उपचार की स्थिति वही होगी जो पाइप फिटिंग का प्रतिनिधित्व करती है।
रासायनिक संरचना
प्रत्येक कास्ट या फर्नेस स्टील की रासायनिक संरचना निर्धारित की जाएगी और रासायनिक संरचना तालिका में सूचीबद्ध सामग्री के प्रत्येक ग्रेड के लिए रासायनिक संरचना आवश्यकताओं का अनुपालन करेगी।
ASTM A403 . की रासायनिक संरचना (%)
| स्टील नंबर | टाइप | रासायनिक संरचना | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी | सी | एस | पी | एम.एन. | करोड़ | नी | एमओ | अन्य | ओबी | ओएस | 5 | |||
| WP304 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | 515 | 205 | 28 | ||||
| WP304H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | 515 | 205 | 28 | ||||
| WP304L | 0.035 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-13 | 485 | 170 | 28 | ||||
| WP304LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 18-20 | 8-10.5 | एन 2: 0.1-0.16 | 515 | 205 | 28 | |||
| WP304N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | एन 2: 0.1-0.16 | 550 | 240 | 28 | |||
| WP309 | 0.15 | 1 | 0.03 | 0.045 | 2 | 22-24 | 12-15 | 515 | 205 | 28 | ||||
| WP310 | 0.15 | 1.5 | 0.03 | 0.045 | 2 | 24-26 | 19-22 | 515 | 205 | 28 | ||||
| WP316 | 0.08 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-14 | 2-3 | 515 | 205 | 28 | |||
| WP316H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-14 | 2-3 | 515 | 205 | 28 | |||
| WP316LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 16-18 | 11-14 | 2-3 | एन 2: 0.1-0.16 | 515 | 205 | 28 | ||
| WP316L | 0.035 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-16 | 2-3 | 485 | 170 | 28 | |||
| WP316N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 16-18 | 11-14 | 2-3 | एन 2: 0.1-0.16 | 550 | 240 | 28 | ||
| WP317 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18-20 | 11-15 | 3-4 | 515 | 205 | 28 | |||
| WP317L | 0.03 | 1 | 0.03 | 0.045 | 2 | 18-20 | 11-15 | 3-4 | 515 | 205 | 28 | |||
| WP321 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | तिवारी:5सी-0.7 | 515 | 205 | 28 | |||
| WP321H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | तिवारी:4सी-0.7 | 515 | 205 | 28 | |||
| WP347 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | नायब + टा: 10C-1.1 | 515 | 205 | 28 | |||
| WP347H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | नायब+टा:8सी-1 | 515 | 205 | 28 | |||
| WP348 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | टा:0.1 | 515 | 205 | 28 | |||
| WP348H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | टा:0.1 | 515 | 205 | 28 | |||
टिप्पणियाँ:
- निर्दिष्ट सी अधिकतम से नीचे 0.01% की प्रत्येक कमी के लिए, निर्दिष्ट अधिकतम से ऊपर 0.06% एमएन की वृद्धि की अनुमति दी जाएगी, अधिकतम 1.35% तक।
- Cu, Ni, Cr और Mo का योग 1.00% से अधिक नहीं होना चाहिए।
- Cr और Mo का योग 0.32% से अधिक नहीं होगा।
- ऊष्मा विश्लेषण और सूत्र CE=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 के आधार पर अधिकतम कार्बन समतुल्य (CE) 0.50 होगा।
इस विनिर्देश के लिए सुसज्जित सामग्री किसी भी पूरक आवश्यकताओं सहित विनिर्देशों A960/A960M की आवश्यकताओं के अनुरूप होगी जो खरीद आदेश में इंगित की गई हैं।विशिष्टता A960/A960M की सामान्य आवश्यकताओं के साथ कंपनी की विफलता इस विनिर्देश के साथ गैर-अनुरूपता का गठन करती है।इस विनिर्देश और विशिष्टता A960/A960M के बीच विरोध के मामले में, यह विनिर्देश मान्य होगा।
