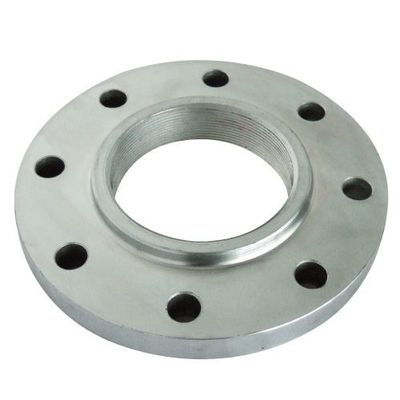

जाली ASME B16.5 मिश्र धातु इस्पात निकला हुआ किनारा ASTM A182 GR F5 F9 F11 F12 F22 F91 SO BLF WN पाइप फिटिंग निकला हुआ किनारा

जाली ASME B16.5 मिश्र धातु इस्पात निकला हुआ किनारा ASTM A182 GR F5 F9 F11 F12 F22 F91 SO BLF WN पाइप फिटिंग निकला हुआ किनारा

उत्पादन प्रक्रिया

सबसे अधिक इस्तेमाल किया निकला हुआ किनारा प्रकार हैं:

लैप जॉइंट फ्लैंज को छोड़कर सभी प्रकार प्रदान किए जाते हैंएक उठा हुआ निकला हुआ चेहरा।

फ्लैंगेस के लिए सामग्री

पाइप फ्लैंगेस सभी विभिन्न सामग्रियों जैसे स्टेनलेस स्टील, कच्चा लोहा, एल्यूमीनियम, पीतल, कांस्य, प्लास्टिक आदि में निर्मित होते हैं, लेकिन सबसे अधिक उपयोग की जाने वाली सामग्री जाली कार्बन स्टील है और इसमें मशीनी सतह होती है।

इसके अलावा, फ्लैंगेस, जैसे फिटिंग और पाइप, विशिष्ट उद्देश्यों के लिए कभी-कभी आंतरिक रूप से पूरी तरह से अलग गुणवत्ता की सामग्री की परतों से सुसज्जित होते हैं, जो कि "लाइनेड फ्लैंगेस" होते हैं।

एक निकला हुआ किनारा की सामग्री, मूल रूप से पाइप की पसंद के दौरान सेट की जाती है, ज्यादातर मामलों में, एक निकला हुआ किनारा पाइप के समान सामग्री का होता है।

इस वेबसाइट पर चर्चा किए गए सभी फ्लैंगेस ASME en ASTM मानकों के अंतर्गत आते हैं, जब तक कि अन्यथा इंगित न किया गया हो।ASME B16.5 आयाम, आयामी सहनशीलता आदि का वर्णन करता है और ASTM विभिन्न भौतिक गुणों का वर्णन करता है।

फ्लैंगेस के आयाम

प्रत्येक निकला हुआ किनारा ASME B16.5 में कई मानक आयाम हैं।यदि जापान में एक ड्राफ्ट्समैन या कनाडा में एक कार्य तैयार करने वाला या ऑस्ट्रेलिया में एक पाइपफिटर वेल्डिंग नेक फ्लैंज NPS 6, क्लास 150, शेड्यूल 40 ASME B16.5 के बारे में बोल रहा है, तो यह फ्लैंज के ऊपर जाता है जो नीचे दी गई छवि में दिखाया गया है .

यदि निकला हुआ किनारा आदेश दिया जाता है, तो आपूर्तिकर्ता सामग्री की गुणवत्ता जानना चाहता है।उदाहरण के लिए ASTM A105 एक जाली कार्बन स्टील निकला हुआ किनारा है, जबकि A182 एक जाली स्टेनलेस स्टील निकला हुआ किनारा है।

इसलिए, एक आपूर्तिकर्ता को सही क्रम में दो मानकों को निर्दिष्ट किया जाना चाहिए।

बोल्ट निकला हुआ किनारा कनेक्शन

एक बोल्ट निकला हुआ किनारा कनेक्शन कई कारकों (निकला हुआ किनारा, बोल्ट, गास्केट, प्रक्रिया, तापमान, दबाव, माध्यम) का एक जटिल संयोजन है।ये सभी विभिन्न तत्व आपस में जुड़े हुए हैं और एक सफल परिणाम प्राप्त करने के लिए एक दूसरे पर निर्भर हैं।
निकला हुआ किनारा संयुक्त की विश्वसनीयता गंभीर रूप से संयुक्त बनाने की प्रक्रिया के सक्षम नियंत्रण पर निर्भर करती है।

निकला हुआ किनारा कनेक्शन के कुछ अन्य नुकसान ..

• प्रत्येक फ्लेंज कनेक्शन लीक हो सकता है (कुछ लोग दावा करते हैं कि निकला हुआ किनारा कनेक्शन कभी भी 100 प्रतिशत लीक प्रूफ नहीं होता है)।
• Flanged पाइप सिस्टम को और अधिक स्थान की आवश्यकता होती है (बस एक पाइप रैक के बारे में सोचें)।
• निकला हुआ किनारा पाइप सिस्टम का इन्सुलेशन अधिक महंगा है (विशेष निकला हुआ किनारा कैप)।

बेशक, निकला हुआ किनारा कनेक्शन के बहुत फायदे हैं;कुछ उदाहरण..

• एक नई लाइन में कई पाइप स्पूल हो सकते हैं और इसे वर्कशॉप में बनाया जा सकता है।
• इस पाइप स्पूल को वेल्ड करने की आवश्यकता के बिना संयंत्र में इकट्ठा किया जा सकता है।
• प्लांट में एनडीओ (एक्स-रे, हाइड्रो टेस्ट आदि) जरूरी नहीं है, क्योंकि यह वर्कशॉप में किया गया है।
• प्लांट में ब्लास्टिंग और पेंटिंग जरूरी नहीं है, क्योंकि यह भी एक वर्कशॉप में किया गया है
  (स्थापना के दौरान केवल पेंट के नुकसान की मरम्मत की जानी चाहिए)।
• सामान्य प्रश्न
