उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TOBO |
प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
मॉडल संख्या: | निकला हुआ |
न्यूनतम आदेश मात्रा: | 1 पीसी |
मूल्य: | USD |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 10-90 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, |
आपूर्ति की क्षमता: | प्रति माह 5000 पीसी |
आकार: | 1/2 "- 60" | कक्षा: | 150-2500# |
---|---|---|---|
का सामना करना पड़: | जैसा आरेख में दिखाया गया है | प्रकार: | वेल्ड गर्दन निकला हुआ किनारा, WN निकला हुआ किनारा (उठा हुआ चेहरा) |
खत्म करना: | मानक ANSI/ASME: फ़िनिश कूल रोल्ड | मानक: | एएनएसआई / ASME |
हाई लाइट: | जाली कार्बन स्टील वेल्ड गर्दन निकला हुआ किनारा,SCH80 वेल्ड गर्दन निकला हुआ किनारा,जाली स्टील निकला हुआ किनारा ASTM A105 |

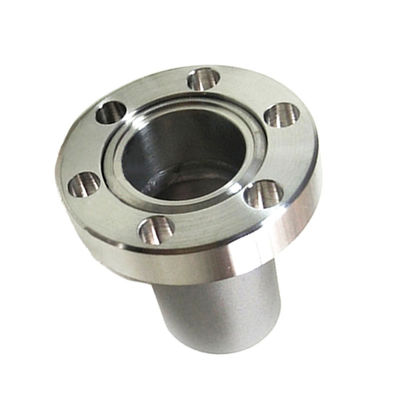

Sfenry जाली कार्बन स्टील मानक ASME B16.5 SCH40 SCH80 ASTM A105 वेल्ड गर्दन निकला हुआ किनारा
विशिष्टता:
आकार:1/2 "- 60"
ब्रांड का नाम: बो करने के लिए
कक्षा:600 एलबीएस
प्रकार:वेल्ड गर्दन निकला हुआ किनारा, WN निकला हुआ किनारा (उठा हुआ चेहरा)
विशेषज्ञता:जैसा आरेख में दिखाया गया है
मानक:
एएनएसआई/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
दीन:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN 2637, डीआईएन2638, डीआईएन2673
बीएस:
BS4504, BS4504, BS1560, BS10, आदि
वेल्ड नेक फ्लैंगेस को निकला हुआ किनारा की दीवार की मोटाई के साथ ड्रिल किया जाता है जिसमें मिलान पाइप के समान आयाम होते हैं।पाइप जितना हल्का होता है, वेल्ड नेक फ्लैंज में बोर उतना ही बड़ा होता है।और इसके विपरीत पाइप जितना भारी होता है, वेल्ड नेक फ्लैंज में बोर उतना ही छोटा होता है।वेल्ड नेक फ्लैंगेस आमतौर पर उच्च दबाव प्रणालियों में उपयोग किए जाते हैं और ठंडे या गर्म तापमान के लिए उपयुक्त होते हैं।
ASME B16.47 सीरीज बी वेल्ड नेक फ्लैंगेस
ASME B16.47 सीरीज़ B क्लास 75 वेल्ड नेक फ्लैंगेस
ASME B16.47 सीरीज़ B क्लास 150 वेल्ड नेक फ्लैंगेस
ASME B16.47 सीरीज बी क्लास 300 वेल्ड नेक फ्लैंगेस
ASME B16.47 सीरीज़ B क्लास 600 वेल्ड नेक फ्लैंगेस
ASME B16.47 सीरीज़ B क्लास 900 वेल्ड नेक फ्लैंगेस
वेल्ड नेक फ्लैंगेस सामग्री और ग्रेड:
स्टेनलेस स्टील वेल्ड नेक फ्लैंगेस:ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
कार्बन स्टील वेल्ड नेक फ्लैंगेस:एएसटीएम / एएसएमई ए/एसए 105 एएसटीएम / एएसएमई ए 350, एएसटीएम ए 181 एलएफ 2 / ए516 जीआर.70 ए36, ए694 एफ42, एफ46, एफ52, एफ60, एफ65, एफ70
मिश्र धातु इस्पात वेल्ड गर्दन निकला हुआ किनारा:एएसटीएम / एएसएमई ए / एसए 182 और ए 387 एफ1, एफ5, एफ9, एफ11, एफ12, एफ22, एफ91
डुप्लेक्स स्टील वेल्ड नेक फ्लैंगेस:एएसटीएम / एएसएमई ए / एसए 182 एफ 44, एफ 45, एफ51, एफ 53, एफ 55, एफ 60, एफ 61
सुपर डुप्लेक्स वेल्ड नेक फ्लैंगेस:एएसटीएम / एएसएमई ए / एसए 182, ए 240 एफ 44, एफ 45, एफ51, एफ 53, एफ 55, एफ 60, एफ 61
निकल मिश्र धातु वेल्ड नेक फ्लैंगेस:निकेल 200 (UNS No. N02200), निकल 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), मिश्र धातु 20 (UNS No. N08020), वगैरह
कॉपर मिश्र धातु वेल्ड नेक फ्लैंगेस:UNS नंबर C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS नंबर C 70600 (Cu -Ni- 90/10), C 71500 (Cu-Ni-70/30)
कम तापमान कार्बन स्टील वेल्ड नेक फ्लैंगेस:एएसटीएम A350, LF2, LF3
के आवेदनASME B16.47 सीरीज़ B क्लास 600 वेल्ड नेक फ्लैंगेस
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस का उपयोग रासायनिक और पेट्रोकेमिकल प्रसंस्करण में किया जाता है।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस का उपयोग इलेक्ट्रॉनिक्स में किया जाता है।
ASME B16.47 सीरीज़ B क्लास 600 वेल्ड नेक फ्लैंगेस का उपयोग खाद्य पदार्थों, सिंथेटिक फाइबर को संभालने में उत्पाद की शुद्धता बनाए रखने के लिए प्रसंस्करण उपकरण में किया जाता है।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस का उपयोग समुद्री और अपतटीय इंजीनियरिंग में किया जाता है।
की पहचान, की विशिष्टताASME B16.47 सीरीज़ B क्लास 600 वेल्ड नेक फ्लैंगेस
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस विभिन्न कम करने वाले रसायनों के लिए अत्यधिक प्रतिरोधी हैं।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस कास्टिक क्षार के लिए उत्कृष्ट प्रतिरोध हैं।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस उच्च विद्युत चालकता हैं।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस आसुत और प्राकृतिक जल के लिए उत्कृष्ट संक्षारण प्रतिरोध हैं।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस तटस्थ और क्षारीय नमक समाधानों के प्रतिरोध हैं।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस शुष्क फ्लोरीन के लिए उत्कृष्ट प्रतिरोध हैं।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस कास्टिक सोडा को संभालने के लिए व्यापक रूप से उपयोग किया जाता है।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस अच्छे थर्मल, इलेक्ट्रिकल और मैग्नेटोस्ट्रिक्टिव गुण हैं।
ASME B16.47 सीरीज B क्लास 600 वेल्ड नेक फ्लैंगेस मामूली तापमान और सांद्रता पर हाइड्रोक्लोरिक और सल्फ्यूरिक एसिड के लिए कुछ प्रतिरोध प्रदान करते हैं।
के आयामASME B16.47 सीरीज़ B क्लास 600 वेल्ड नेक फ्लैंगेस
पाइप सामान्य डायम। | आयुध डिपो का निकला हुआ |
मोटा सत्ता (ठाक।) |
लंबाई द्वारा केंद्र |
दियाम।का केंद्र आधार पर |
केंद्र दियाम। ऊपर |
उठाया चेहरा दियाम। |
दियाम।का पेंच घेरा |
की संख्या पेंच छेद |
दियाम।का पेंच छेद |
दियाम।का पेंच |
पट्टिका RADIUS मिन। |
इंच | हे | सी | वाई | एक्स | ए | आर | बी.डी | बी एन | बिहार | डाटाबेस | आर 1 |
26" | 889 | 111.3 | 180.8 | 698.5 | 660.4 | 726.9 | 806.5 | 28 | 44.5 | 1 5/8 | 12.7 |
28" | 952.5 | 115.8 | 190.5 | 752.3 | 711.2 | 784.4 | 863.6 | 28 | 47.8 | 1 3/4 | 12.7 |
30" | 1022.4 | 125.5 | 204.7 | 806.5 | 762 | 841.2 | 927.1 | 28 | 50.8 | 1 7/8 | 12.7 |
32" | 1085.9 | 130 | 215.9 | 860.6 | 812.8 | 895.4 | 984.3 | 28 | 53.8 | 2 | 12.7 |
34" | 1162.1 | 141.2 | 233.4 | 914.4 | 863.6 | 952.5 | 1054.1 | 24 | 60.5 | 2 1/4 | 14.2 |
36" | 1212.9 | 146.3 | 242.8 | 968.2 | 914.4 | 1009.7 | 1104.9 | 28 | 60.5 | 2 1/4 | 14.2 |
38" | आकार 38 "से 60" श्रृंखला ए, कक्षा 600 फ्लैंगेस के समान हैं। |
