इस मानक के तहत सामग्री WP ग्रेड के रूप में नामित है, और प्रत्येक WP ग्रेड स्टेनलेस स्टील के लिए, पाइप फिटिंग की कई श्रेणियां शामिल हैं, यह इंगित करने के लिए कि एक निर्बाध या वेल्डेड संरचना का उपयोग किया जाता है।गैर-विनाशकारी परीक्षण विधियों और गैर-विनाशकारी परीक्षण (एनडीई) की सीमा को इंगित करने के लिए भी वर्गों के नाम का उपयोग किया जाता है।.
ताप उपचार
एच ग्रेड स्टील के लिए, समाधान एनीलिंग के लिए अलग-अलग समाधान गर्मी उपचार की आवश्यकता होती है। सभी पाइप फिटिंग को गर्मी उपचार की स्थिति में आपूर्ति की जानी चाहिए।सभी वेल्डिंग कार्य गर्मी उपचार से पहले किया जाना चाहिएऐसे फिटिंग जिन्हें सीधे समाधान से एनील्ड किए गए फोर्जिंग और बार स्टॉक से मशीनीकृत किया गया है, उन्हें फिर से एनील्ड करने की आवश्यकता नहीं है।
एएसटीएम ए४०३ मानक दायरा
मानक में ऑस्टेनिटिक स्टेनलेस स्टील मिश्र धातुओं के कई ग्रेड शामिल हैं और स्टील के ग्रेड को चिह्नित करने के लिए WP या CR उपसर्ग का उपयोग करता है,लागू एएसटीएम या एमएसएस आकार और नामित दबाव मानकों के आधार पर.
एएसटीएम ए 403 फोल्ड स्टील पाइप फिटिंग के लिए डिज़ाइन किया गया है, कास्ट पाइप फिटिंग उपयुक्त नहीं हैं। (ऑस्टेनिटिक स्टेनलेस स्टील कास्टिंग इन मानक, ए 351 / ए 351 एम, ए 743 / ए 743 एम और ए 744 / ए 744 एम में शामिल हैं।)

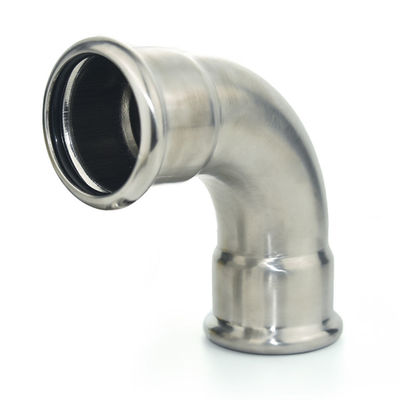

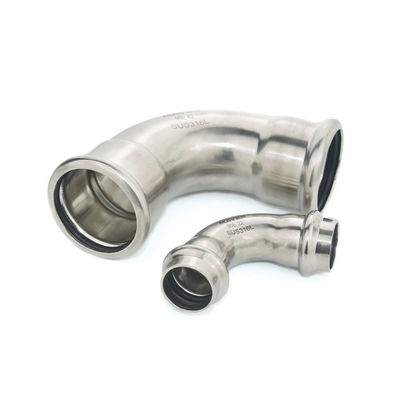

ASTM A403 स्टेनलेस स्टील पाइप फिटिंग
एएसटीएम ए 403 स्टेनलेस स्टील पाइप फिटिंग दबाव पाइप के लिए फोर्गेड और रोल्ड ऑस्टेनिटिक स्टेनलेस फिटिंग की सामग्री को संदर्भित करता है। सामान्य ग्रेड WP304/L, WP316/L हैं।इनका उपयोग इंजीनियरिंग उद्योग जैसे कई क्षेत्रों में किया जा सकता है।, ऊर्जा रूपांतरण संयंत्र आदि।
रासायनिक संरचना
रासायनिक कंपोजिटप्रत्येक कास्ट या फर्नेस स्टील के आयन का निर्धारण किया जाएगा और रासायनिक संरचना तालिका में सूचीबद्ध प्रत्येक सामग्री के ग्रेड के लिए रासायनिक संरचना की आवश्यकताओं का अनुपालन किया जाएगा।
खिंचाव गुण
पाइप फिटिंग सामग्रियों के तन्य गुण तन्य गुणों की आवश्यकताओं के अनुरूप होने चाहिए। परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार की जानी चाहिए।
तन्यता परीक्षण के लिए अनुदैर्ध्य या अनुप्रस्थ काटने के नमूने स्वीकार्य होने चाहिए।हालांकि तन्य गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए लम्बाई आवश्यकताओं को निर्दिष्ट करता हैइसके बजाय, यह इरादा है कि केवल संबंधित नमूनाओं के लिए लंबाई की आवश्यकताएं जो दिशा में लागू होती हैं, उपयुक्त हैं।
खिंचाव गुण
पाइप फिटिंग सामग्रियों के तन्य गुण तन्य गुणों की आवश्यकताओं के अनुरूप होने चाहिए। परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार की जानी चाहिए।
तन्यता परीक्षण के लिए अनुदैर्ध्य या अनुप्रस्थ काटने के नमूने स्वीकार्य होने चाहिए।हालांकि तन्य गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए लम्बाई आवश्यकताओं को निर्दिष्ट करता हैइसके बजाय, यह इरादा है कि केवल संबंधित नमूनाओं के लिए लंबाई की आवश्यकताएं जो दिशा में लागू होती हैं, उपयुक्त हैं।
खिंचाव गुण
पाइप फिटिंग सामग्रियों के तन्य गुण तन्य गुणों की आवश्यकताओं के अनुरूप होने चाहिए। परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार की जानी चाहिए।
तन्यता परीक्षण के लिए अनुदैर्ध्य या अनुप्रस्थ काटने के नमूने स्वीकार्य होने चाहिए।हालांकि तन्य गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए लम्बाई आवश्यकताओं को निर्दिष्ट करता हैइसके बजाय, यह इरादा है कि केवल संबंधित नमूनाओं के लिए लंबाई की आवश्यकताएं जो दिशा में लागू होती हैं, उपयुक्त हैं।
प्रारंभिक सामग्री पर किए गए तन्यता परीक्षण की रिपोर्ट में निम्नलिखित उल्लेख होगा:
• प्रारंभिक सामग्री रिपोर्ट से यह दर्शाया जाएगा कि पाइप फिटिंग सामग्री के गुण इस मानक की आवश्यकताओं को पूरा करते हैं,बशर्ते कि प्रारंभिक सामग्री का ताप उपचार पाइप फिटिंग सामग्री के समान हो.
• यदि प्रारंभिक सामग्री का परीक्षण नहीं किया गया है, या यदि प्रारंभिक सामग्री का ताप उपचार पाइप फिटिंग से अलग है,फिटिंग के निर्माता को तैयार पाइप फिटिंग की सामग्री पर प्रति भट्ठी स्टील कम से कम एक तन्यता परीक्षण करना चाहिए, और गर्मी उपचार की स्थिति प्रतिबिंबित पाइप फिटिंग की स्थिति के समान होनी चाहिए।
रासायनिक संरचना
The chemical composition of each cast or furnace steel shall be determined and shall comply with the chemical composition requirements for each grade of material listed in the chemical composition table.
एएसटीएम ए४०३ की रासायनिक संरचना (%)
| स्टील नं. | प्रकार | रासायनिक संरचना | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| सी | हाँ | एस | पी | एमएन | सीआर | नि | मो | अन्य | उब | हम | δ5 | |||
| WP304 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | 515 | 205 | 28 | ||||
| WP304H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | 515 | 205 | 28 | ||||
| WP304L | 0.035 | 1 | 0.03 | 0.045 | 2 | 18-20 | 8-13 | 485 | 170 | 28 | ||||
| WP304LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 18-20 | 8-10.5 | N2:0.1-0.16 | 515 | 205 | 28 | |||
| WP304N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 18-20 | 8-11 | N2:0.1-0.16 | 550 | 240 | 28 | |||
| WP309 | 0.15 | 1 | 0.03 | 0.045 | 2 | 22-24 | 12-15 | 515 | 205 | 28 | ||||
| WP310 | 0.15 | 1.5 | 0.03 | 0.045 | 2 | 24-26 | 19-22 | 515 | 205 | 28 | ||||
| WP316 | 0.08 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-14 | 2-3 | 515 | 205 | 28 | |||
| WP316H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-14 | 2-3 | 515 | 205 | 28 | |||
| WP316LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 16-18 | 11-14 | 2-3 | N2:0.1-0.16 | 515 | 205 | 28 | ||
| WP316L | 0.035 | 1 | 0.03 | 0.045 | 2 | 16-18 | 10-16 | 2-3 | 485 | 170 | 28 | |||
| WP316N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 16-18 | 11-14 | 2-3 | N2:0.1-0.16 | 550 | 240 | 28 | ||
| WP317 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18-20 | 11-15 | ३-४ | 515 | 205 | 28 | |||
| WP317L | 0.03 | 1 | 0.03 | 0.045 | 2 | 18-20 | 11-15 | ३-४ | 515 | 205 | 28 | |||
| WP321 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Ti:5C-0.7 | 515 | 205 | 28 | |||
| WP321H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | टाइ-4सी-0.7 | 515 | 205 | 28 | |||
| WP347 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | एनबी+टीए:10सी-1.1 | 515 | 205 | 28 | |||
| WP347H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | Nb+Ta:8C-1 | 515 | 205 | 28 | |||
| WP348 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | टैः0.1 | 515 | 205 | 28 | |||
| WP348H | 0.04-0.1 | 1 | 0.03 | 0.045 | 2 | 17-20 | 9-13 | टैः0.1 | 515 | 205 | 28 | |||
नोट्स:
- निर्दिष्ट अधिकतम C से 0.01% कम होने पर, निर्दिष्ट अधिकतम से 0.06% Mn की वृद्धि की अनुमति दी जाएगी, अधिकतम 1.35% तक।
- Cu, Ni, Cr और Mo का योग 1.00% से अधिक नहीं होना चाहिए।
- Cr और Mo का योग 0.32% से अधिक नहीं होना चाहिए।
- अधिकतम कार्बन समकक्ष (सीई) 0 होना चाहिए।50, गर्मी विश्लेषण और सूत्र C.E.=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 के आधार पर।
इस विनिर्देश के अनुसार आपूर्ति की गई सामग्री विनिर्देश A960/A960M की आवश्यकताओं के अनुरूप होनी चाहिए जिसमें खरीद आदेश में इंगित कोई भी पूरक आवश्यकताएं शामिल हैं ।विनिर्देश A960/A960M की सामान्य आवश्यकताओं के साथ कंपनी की विफलता इस विनिर्देश के अनुरूप नहीं है . इस विनिर्देश और विनिर्देश A960/A960M के बीच संघर्ष के मामले में, यह विनिर्देश प्रधान होगा.
