| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TOBO |
| प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या: | 31254 1.4547 254 एसएमओ |
| न्यूनतम आदेश मात्रा: | 1pc |
| मूल्य: | US $ 10 - 100 / Kilogram |
| पैकेजिंग विवरण: | समुद्र में चलने योग्य लकड़ी के मामले या फूस स्टील बैंड द्वारा बंधे या ग्राहक की आवश्यकताओं के अनुसार |
| प्रसव के समय: | टी/टी या एलसी द्वारा 30% पूर्व भुगतान प्राप्त करने के 30 दिन बाद |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 50 मीट्रिक टन / मीट्रिक टन |
| प्रकार: | प्लेट निकला हुआ किनारा | आयुध डिपो: | 9.5 से 219 मिमी |
|---|---|---|---|
| वर्ग रेटिंग: | 150#~2500# | का सामना करना पड़: | आरएफ (उठा हुआ चेहरा); एफएफ (फ्लैट चेहरा); आरटीजे (रिंग प्रकार संयुक्त); आरजे (रिंग संयुक्त चेहरा) टी |
| निर्माण प्रक्रिया: | पुश, प्रेस, फोर्ज, कास्ट, आदि। | पैकिंग: | लकड़ी के मामलों, Pallets, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार |
| एमओक्यू: | 1pcs | प्रसव का समय: | मात्रा के आधार पर 10-100 दिन |
| भुगतान की शर्तें: | एल/सी,टी/टी | शिपमेंट: | एफओबी टियांजिन/शंघाई, सीएफआर, सीआईएफ इत्यादि |
| आवेदन: | पाइपलाइन और वाल्व कनेक्शन | सतह उपचार: | अचार, 2बी, नंबर 4, बीए, हेयरलाइन, मिरर |
| हाई लाइट: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

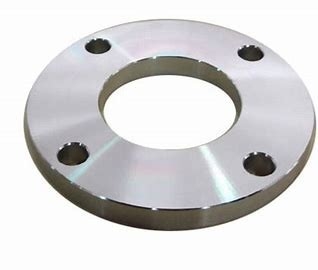

एएनएसआई, एएसएमई, एएसए, बी16.5 प्लेट रिंग फ्लैंग
आकारः
सामग्रीः
मानक:
उत्पत्ति का स्थान:
मॉडल संख्याः
मानक या गैर मानक:
उत्पाद का नामः
प्रकारः
सतह उपचार:
तकनीकः
आवेदनः
व्यापारिक शब्दः
आकार सीमाः
MOQ:
नमूना:
पैकेजिंग विवरणः
1लकड़ी का पैलेट
2. एंटी-वीट बुना हुआ बैग
3. आवश्यकतानुसार
डिलीवरी का विवरण:
अंतिम मात्रा के अनुसार 7-10 दिन
| फ्लैंज आयाम और अनुमानित द्रव्यमान |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. प्लेट रिंग फ्लैंज RF | |||||||||
| ø | D | b | घ | m | J | k | छेद | मैं | किलो। |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
नोटः
1लैप ज्वाइंट को छोड़कर कक्षा 150 के फ्लैंग्स को 0.06 (1.6 मिमी) के ऊंचे चेहरे के साथ सुसज्जित किया जाएगा, जो कि मोटाई (सी) और हब के माध्यम से लंबाई (वाई 1) (वाई 3) में शामिल है। 2स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप ज्वाइंट फ्लैंग्स के लिए, हब को या तो आधार से ऊपर तक ऊर्ध्वाधर या 7 डिग्री की सीमा के भीतर कॉपर किया जा सकता है। 3अंधा फ्लैंग्स स्लिप-ऑन फ्लैंग्स के समान हब के साथ या बिना हब के बनाया जा सकता है। 4. गास्केट की सतह और पीछे की तरफ (बोल्टिंग के लिए असर सतह) 1 डिग्री के भीतर समानांतर बनाया जाता है। समानांतरता को पूरा करने के लिए, स्पॉट सामना करना पड़ता है एमएसएस एसपी-9 के अनुसार किया जाता है,मोटाई कम किए बिना (C). 5सोकेट की गहराई (डी) केवल 3 इंच तक के आकारों में एएनएसआई बी 16.5 द्वारा कवर की जाती है, 3 इंच से अधिक निर्माता के विकल्प पर है। |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. प्लेट फ्लैंज RF | |||||||||
| ø | D | b | घ | m | J | k | छेद | मैं | किलो। |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 " | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
नोटः
1लैप ज्वाइंट को छोड़कर वर्ग 300 के फ्लैंग्स को 0.06 (1.6 मिमी) ऊंचा चेहरा दिया जाएगा, जो कि मोटाई (सी) और हब (वाई1) के माध्यम से लंबाई (वाई3) में शामिल है। 2स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप ज्वाइंट फ्लैंग्स के लिए, हब को या तो आधार से ऊपर तक ऊर्ध्वाधर या 7 डिग्री की सीमा के भीतर कॉपर किया जा सकता है। 3अंधा फ्लैंग्स स्लिप-ऑन फ्लैंग्स के समान हब के साथ या बिना हब के बनाया जा सकता है। 4. गास्केट की सतह और पीछे की तरफ (बोल्टिंग के लिए असर सतह) 1 डिग्री के भीतर समानांतर बनाया जाता है। समानांतरता को पूरा करने के लिए, स्पॉट सामना करना पड़ता है एमएसएस एसपी-9 के अनुसार किया जाता है,मोटाई कम किए बिना (C). 5सोकेट की गहराई (डी) केवल 3 इंच तक के आकारों में एएनएसआई बी 16.5 द्वारा कवर की जाती है, 3 इंच से अधिक निर्माता के विकल्प पर है। |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. प्लेट फ्लैंज RF | |||||||||
| ø | D | b | घ | m | J | k | छेद | मैं | किलो। |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
नोटः
1लैप ज्वाइंट को छोड़कर वर्ग 600 के फ्लैंग्स को 0.25 (6.35 मिमी) ऊंचा चेहरा दिया जाएगा, जो कि मोटाई (C) और हब के माध्यम से लंबाई (Y1) (Y3) में शामिल नहीं है। 2स्लिप-ऑन, थ्रेडेड, सॉकेट वेल्डिंग और लैप ज्वाइंट फ्लैंग्स के लिए, हब को या तो आधार से ऊपर तक ऊर्ध्वाधर या 7 डिग्री की सीमा के भीतर कॉपर किया जा सकता है। 3अंधा फ्लैंग्स स्लिप-ऑन फ्लैंग्स के समान हब के साथ या बिना हब के बनाया जा सकता है। 4. गास्केट की सतह और पीछे की तरफ (बोल्टिंग के लिए असर सतह) 1 डिग्री के भीतर समानांतर बनाया जाता है। समानांतरता को पूरा करने के लिए, स्पॉट सामना करना पड़ता है एमएसएस एसपी-9 के अनुसार किया जाता है,मोटाई कम किए बिना (C). 5आकार 1/2 से 3 1/2 के आयाम वर्ग 400 के फ्लैंग्स के समान हैं। 6सोकेट की गहराई (डी) केवल 3 इंच तक के आकारों में एएनएसआई बी 16.5 द्वारा कवर की जाती है, 3 इंच से अधिक निर्माता के विकल्प पर है। |
| उत्पादन क्षमता और खरीद विवरण | ||
| 1. | आपूर्ति फ्लैंज आयाम DN15 - DN2000 (1/2 " - 80"), फोल्डेड फ्लैंज | |
| 2. | सामग्री कार्बन स्टीलः एएसटीएम ए105, ए181, ए350 एलएफ1, ए350 एलएफ2, ए350 एलएफ3, ए36, ए234 डब्ल्यूपीबी, क्यू235बी, 20#, 20एमएन आदि | |
| 3. | सामग्री स्टेनलेस स्टीलः एएसटीएम A182 F304, F304L, F316, F316L, F321 आदि | |
| 4. | फ्लैंग्स एंटी रस्टः एंटी रस्ट ऑयल, ब्लैक पेंट, येलो पेंट कोटिंग, हॉट डिप गैल्वेनाइज्ड, कोल्ड गैल्वेनाइज्ड आदि। | |
| 5. | मासिक उत्पादनः 3000 टन प्रति माह। | |
| 6. | वितरण की शर्तें: सीआईएफ, सीएफआर, एफओबी, एक्सडब्ल्यू। | |
| 7. | भुगतान की शर्तें: वायर ट्रांसफर (टी/टी), लंबित एल/सी आदि। | |
| 8. | न्यूनतम आदेश मात्राः 1 टन या 100 पीसी। | |
| 9. | गुणवत्ता गारंटीः EN10204 3.1 प्रमाण पत्र, मिल प्रमाण पत्र, तीसरे पक्ष का निरीक्षण, निःशुल्क प्रतिस्थापन सेवा। | |
