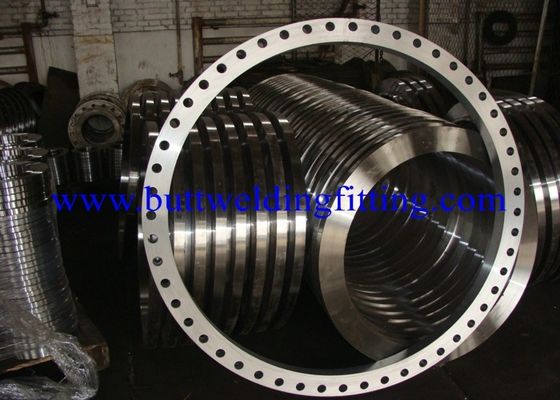

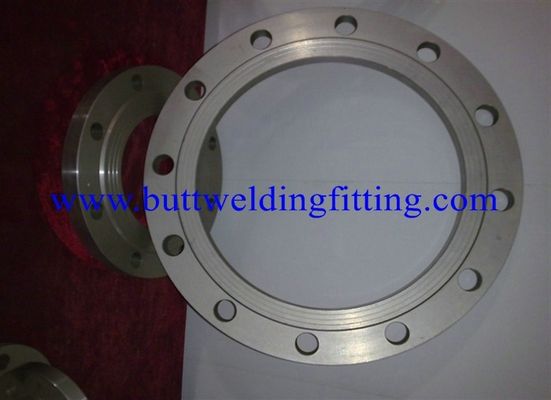

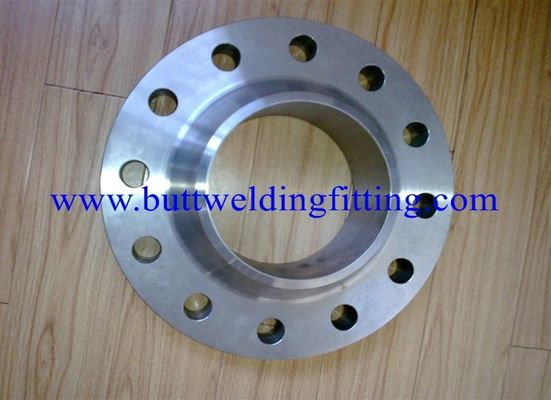

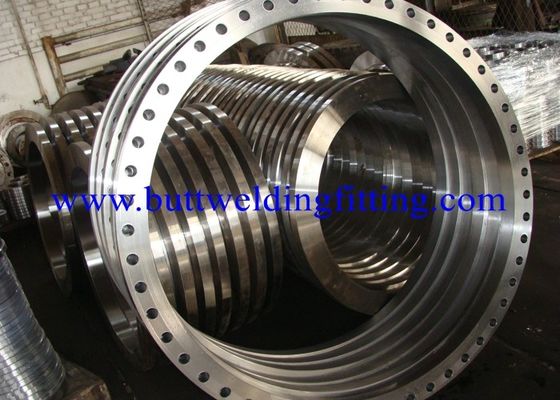

जाली निकला हुआ किनारा BS4504 PN6 To PN40 स्टेनलेस स्टील स्लिप ऑन वेल्ड फ्लैग ASME B16.5

जाली निकला हुआ किनारा BS4504 PN6 To PN40 स्टेनलेस स्टील स्लिप ऑन वेल्ड फ्लैग ASME B16.5

विस्तृत उत्पाद विवरण

स्लिप-ऑन फ्लैंगेस स्लिप-ऑन फ्लैंग्स एक लोकप्रिय प्रकार के पाइप फ्लैंगेस हैं। ये प्रकार के फ्लैंग्स हैं जो पाइपिंग के अंत में स्लाइड करते हैं और फिर जगह में वेल्डेड होते हैं। ये नुकीले निचले दबाव के अनुप्रयोगों के लिए आदर्श हैं। ये आसानी से अलग-अलग पाइपों में फिट और वेल्डेड हो जाते हैं। वेल्डिंग इन पाइपों की निर्माण लागत को कम करता है। ये विभिन्न प्रकार के आकारों और अनुप्रयोगों में उपलब्ध हैं। क्यों flanges पर पर्ची गर्दन flanges वेल्डिंग के लिए पसंद किया जाता है? कई उपयोगकर्ताओं के लिए, इन कारणों के कारण, गर्दन के गुच्छे को वेल्डिंग करने के लिए फ्लैंगेस पर पर्ची जारी रखना पसंद किया जाता है: शुरू में कम लागत के कारण। पाइप को लंबाई में काटने के लिए आवश्यक कम सटीकता। विधानसभा के संरेखण की अधिक से अधिक आसानी। आंतरिक दबाव में स्लिप-ऑन फ्लैंग्स की गणना की गई ताकत लगभग दो-तिहाई है जो वेल्डिंग गर्दन के फ्लैंग्स।

कैसे पर्ची पर flanges को मापने के लिए?
का माप लें:

• OD: बाहरी व्यास
• आईडी: डायमीटर के अंदर
• ईसा पूर्व: बोल्ट सर्कल
• एचडी: होल व्यास

स्लिप-ऑन फ्लैंगेस की मुख्य विशेषताएं:
कुछ महत्वपूर्ण विशेषताएं इस प्रकार हैं:
एक आकार सभी पाइप शेड्यूल को फिट करता है।
स्लिप-ऑन फ्लैंग्स के लिए फैब्रिकेटर अधिक आसानी से पाइप को काट सकते हैं।
इस निकला हुआ किनारा की छोटी मोटाई बोल्टिंग छेद के आसान संरेखण के लिए अनुमति देता है।
वे आम तौर पर उच्च दबाव तापमान वातावरण के लिए पसंद नहीं किए जाते हैं।

फ्लैंगेस पर पर्ची के लाभ:
कम लागत वाली स्थापना
कट पाइप की सटीकता सुनिश्चित करने के लिए कम समय की आवश्यकता होती है
वे संरेखित करने के लिए कुछ हद तक आसान हैं
स्लिप-ऑन फ्लैंग्स में लो हब है क्योंकि पाइप वेल्डिंग से पहले निकला हुआ किनारा में फिसल जाता है
निकला हुआ किनारा पर्याप्त शक्ति प्रदान करने के लिए अंदर और बाहर दोनों को वेल्डेड किया जाता है
वे रिसाव को रोकते हैं

उत्पाद रेंज-
आकार: 1/8 "एनबी टू 48" एनबी।
वर्ग: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #।
फ्लैंगेस पर स्टेनलेस स्टील स्लिप: एएसटीएम ए 182, ए 240
ग्रेड: F 304, 304L, 304H, 316H, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, डुप्लेक्स स्टेनलेस स्टील UNS S31803, 2205, सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750

फ्लैंगेस पर कार्बन स्टील स्लिप: एएसटीएम ए 105, एएसटीएम ए 181

फ्लैंगेस पर मिश्र धातु स्टील स्लिप: एएसटीएम ए 182, जीआर एफ 1, एफ 11, एफ 22, एफ 5, एफ 9, एफ 91

फ्लैगेस पर निकल मिश्र स्लिप: मोनेल 400 और 500, इनकेंल 600 और 625, इनकॉलॉय 800, 825, हास्टलॉय सी 22, सी 276

कॉपर मिश्र धातु Flanges पर पर्ची: तांबा, पीतल और Gunmetal

फ्लैंग्स स्टैंडर्ड पर स्लिप
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
दीन:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2635, DIN2635।

BS: BS4504, BS4504, BS1560, BS10

उत्पाद रेंज-
आकार: 1/8 "एनबी टू 48" एनबी।
वर्ग: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #।
फ्लैंगेस पर स्टेनलेस स्टील स्लिप: एएसटीएम ए 182, ए 240
ग्रेड: F 304, 304L, 304H, 316H, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, डुप्लेक्स स्टेनलेस स्टील UNS S31803, 2205, सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750

फ्लैंगेस पर कार्बन स्टील स्लिप: एएसटीएम ए 105, एएसटीएम ए 181

फ्लैंगेस पर मिश्र धातु स्टील स्लिप: एएसटीएम ए 182, जीआर एफ 1, एफ 11, एफ 22, एफ 5, एफ 9, एफ 91

फ्लैगेस पर निकल मिश्र स्लिप: मोनेल 400 और 500, इनकेंल 600 और 625, इनकॉलॉय 800, 825, हास्टलॉय सी 22, सी 276

कॉपर मिश्र धातु Flanges पर पर्ची: तांबा, पीतल और Gunmetal

फ्लैंग्स स्टैंडर्ड पर स्लिप
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
दीन:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2635, DIN2635।

BS: BS4504, BS4504, BS1560, BS10

पेट्रोलियम के लिए वेल्ड फ्लैग SOHFF ऑन JIS B2220 - 1984 5K 10K 16K 20K

विवरण :

वेल्ड निकला हुआ किनारा पर यह होंठ JIS मानक के अनुसार है। यह जापान द्वारा बनाई गई एक निकला हुआ किनारा प्रणाली है। इस तरह के निकला हुआ किनारा में बहुत सारे विनिर्देश शामिल हैं, जैसे एसओपी, एसपीएच, ब्लाइंड निकला हुआ किनारा, प्लेट निकला हुआ किनारा, वेल्डेड गर्दन निकला हुआ किनारा, आदि।

वेल्ड फ्लैंग्स पर पर्ची को पाइप पर फिसल दिया जाता है और ताकत प्रदान करने और रिसाव को रोकने के लिए वेल्डेड (आमतौर पर अंदर और बाहर दोनों) किया जाता है। स्लिप-ऑन फ्लैंगेस पैमाने के कम लागत वाले छोर पर हैं, और पाइप को लंबाई में काटते समय उच्च सटीकता की आवश्यकता नहीं होती है। ये एसओ फ्लैंगेस कभी-कभी एक बॉस या हब हो सकते हैं, और पाइप या ट्यूब के अनुरूप एक बोर के साथ बनाया जा सकता है।

फ्लैंगेस की सामग्री कार्बन स्टील है। निकला हुआ किनारा एक पाइपवर्क सिस्टम बनाने के लिए पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ सकता है। यह मशीनरी, पेट्रोलियम, रसायन, पानी, बिजली, जहाज निर्माण क्षेत्रों पाइपिंग सिस्टम और उपकरणों का सबसे व्यापक रूप से उपयोग पाइप फिटिंग है।

विशेष विवरण:

प्रकार: SOHFF निकला हुआ किनारा

सामग्री: SS400

मानक: JIS B2220-1984

दबाव: 5K, 10K, 16K, 20K

आकार: 15A-1500A

कोटिंग: जंग प्रूफ तेल, पीला पेंट, जस्ती।
