| उत्पत्ति के प्लेस: | चीन, |
|---|---|
| ब्रांड नाम: | TOBO |
| प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या: | एएसएमई बी16.5 |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लास्टिक की थैलियों में फिर बंडलों में |
| प्रसव के समय: | 15 दिन -> |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 1500 टन |
| मानक: | एएसएमई बी16.5 | रंग: | सफेद चांदी |
|---|---|---|---|
| घेरे के बाहर: | डीएन15-डीएन2500 | प्रकार: | लंबी वेल्ड नेक फ्लैंगेस |
| प्रमुखता देना: | कस्टम चांदी एएसटीएम वेल्ड गर्दन flanges,स्टेनलेस स्टील SS 304 रिंग संयुक्त flanges,फोल्ड स्टील ASME RTJ फ्लैंग्स |
||

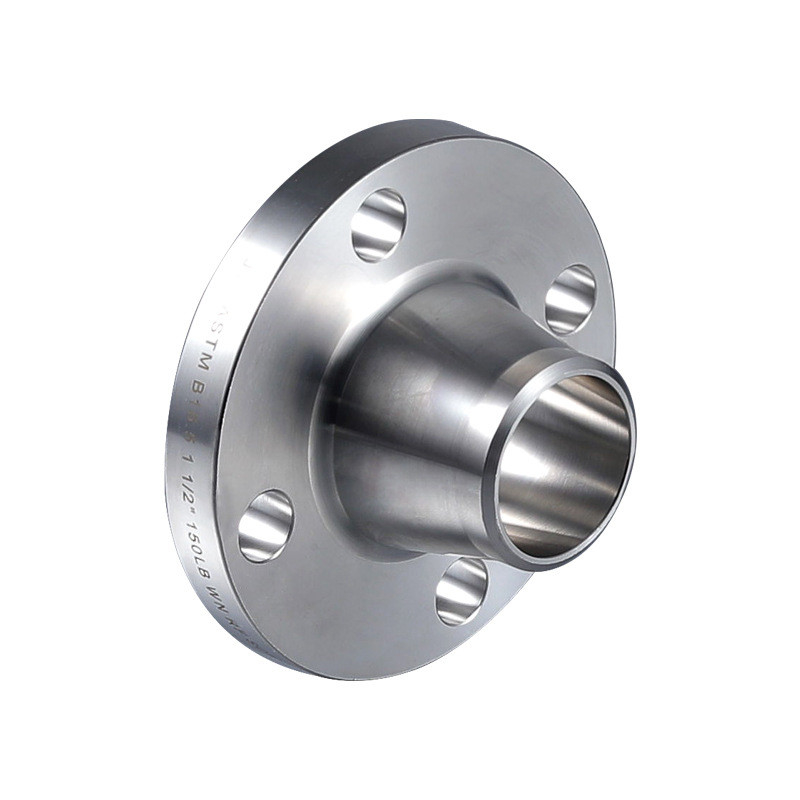

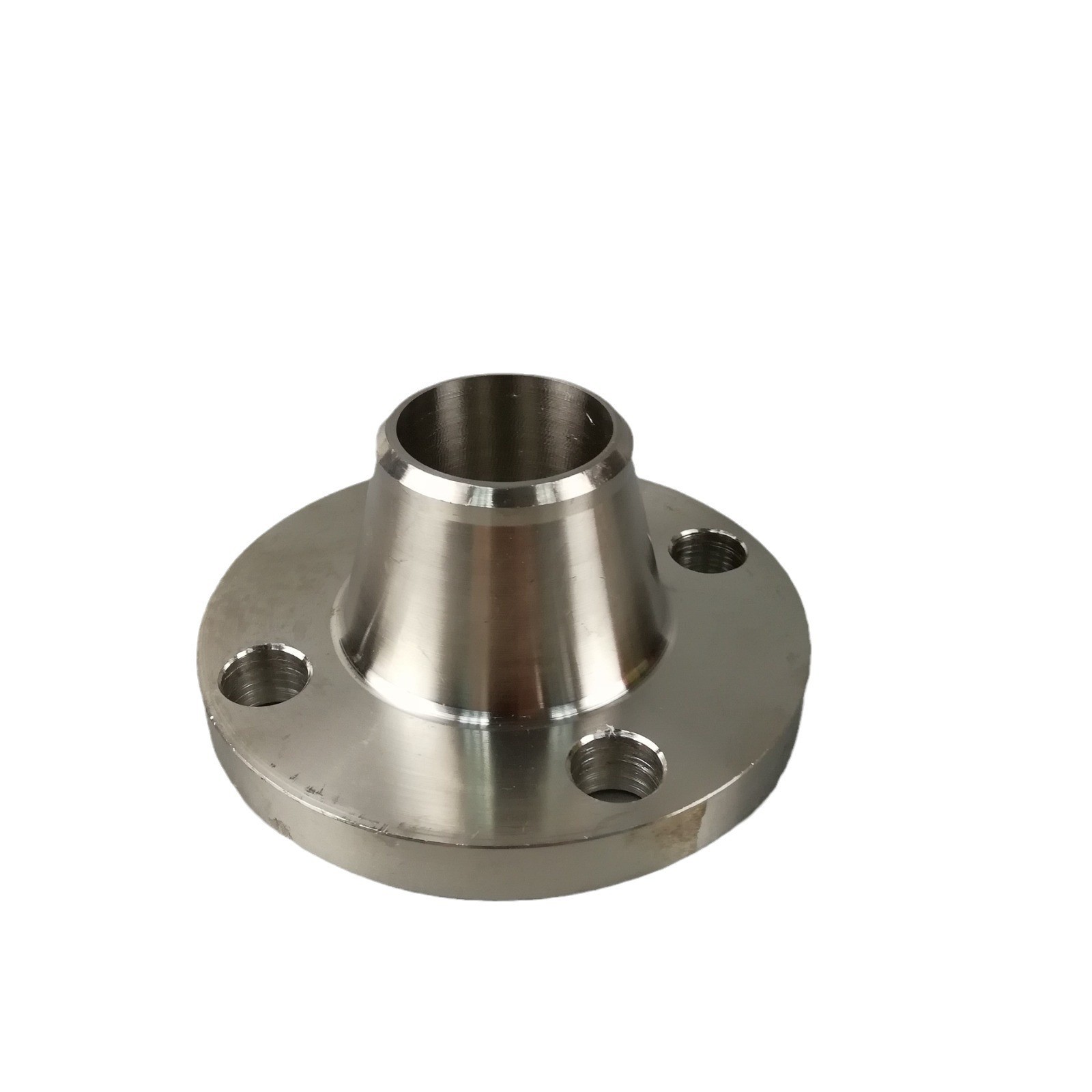

कस्टम चांदी एएसटीएम / एएसटीएम अंगूठी प्रकार संयुक्त फोर्ज स्टेनलेस स्टील Ss 304 316 वेल्ड गर्दन फ्लैंग्स
विनिर्देशः
आकारः1/2" (DN15) - 100" (DN2500)
ब्रांड नाम: टोबो
वर्गःवर्ग 150, वर्ग 300, वर्ग 400, वर्ग 600, वर्ग 900, वर्ग 1500 आदि
विशेषज्ञताःचित्र के अनुसार
मानक:
एएनएसआई/एएसएमईः
एएनएसआई बी165, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
डीआईएन:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S.:
BS4504, BS4504, BS1560, BS10, आदि
एक इंटीग्रल फ्लैंज, जिसे लंबी वेल्ड नेक फ्लैंज (LWN फ्लैंज) भी कहा जाता है, का उपयोग उच्च दबाव स्थितियों के लिए किया जाता है,एकीकृत नाब वेल्ड गर्दन flanges का उपयोग किया जाता है और बहुत उच्च दबाव मामलों के लिए लंबे वेल्डिंग गर्दन flanges पसंद कर रहे हैंइस मामले में, वेल्डिंग तनाव और वेल्डिंग तनाव के संयोजन से बचने के लिए वेल्ड रिंग से दूर हैं।
लंबी वेल्ड नेक फ्लैंज वेल्डिंग नेक फ्लैंज के समान है जिसमें अन्य पाइप या फिटिंग के खिलाफ वेल्ड करने के लिए उपयोग की जाने वाली व्यापक बड़ी गर्दन / छेद है।
लॉन्ग वेल्ड नेक फ्लैंज विशेष प्रयोजन का फ्लैंज है। मानक वेल्ड गर्दन के विपरीत, यह फोर्जिंग स्टॉक से बड़ी गर्दन के साथ निर्मित होता है या सीधे एक फोर्ज किए गए गोल बार से मशीनीकृत किया जा सकता है।
एकात्मिक फ्लैंग्स(लंबे वेल्ड गर्दन के फ्लैंग्स)सामग्रीः
स्टेनलेस स्टील के इंटीग्रल फ्लैंग्स (लॉन्ग वेल्ड नेक फ्लैंग्स): एएसटीएम ए 182, ए 240 एफ 304, 304 एल, 304 एच, 316, 316 एल, 316 टीआई, 310, 310 एस, 321, 321 एच, 317, 347, 347 एच, 904 एल
कार्बन स्टील इंटीग्रल फ्लैंग्स (लॉन्ग वेल्ड नेक फ्लैंग्स): ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
मिश्र धातु इस्पात के अभिन्न फ्लैंग्स (लंबी वेल्ड गर्दन फ्लैंग्स): एएसटीएम / एएसएमई ए / एसए 182 और ए 387 एफ 1, एफ 5, एफ 9, एफ 11, एफ 12, एफ 22, एफ 91
डुप्लेक्स स्टील इंटीग्रल फ्लैंग्स (लॉन्ग वेल्ड नेक फ्लैंग्स): ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
सुपर डुप्लेक्स इंटीग्रल फ्लैंग्स (लॉन्ग वेल्ड नेक फ्लैंग्स): ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
निकेल मिश्र धातु के एकीकृत फ्लैंग्स (लंबी वेल्ड नेक फ्लैंग्स): निकेल 200 (UNS No N02200), निकेल 201 (UNS No N02201), मोनेल 400 (UNS No N04400), मोनेल 500 (UNS No N05500), इनकोनेल 800 (UNS No N08800),इनकोनेल 825 (यूएनएस नंबर). N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), मिश्र धातु 20 (UNS No. N08020), टाइटेनियम (श्रेणी I और II)
तांबे के मिश्र धातु के अभिन्न फ्लैंग्स (लंबी वेल्ड नेक फ्लैंग्स): UNS संख्या C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS संख्या C 70600 (Cu-Ni- 90/10), C 71500 (Cu-Ni-70/30)
कम तापमान कार्बन स्टील के एकीकृत फ्लैंग्स (लंबी वेल्ड गर्दन फ्लैंग्स): एएसटीएम ए 350, एलएफ 2, एलएफ 3
एकीकृत फ्लैंग्स (लंबी वेल्ड नेक फ्लैंग्स) के अनुप्रयोग
एकीकृत फ्लैंग्स (लॉन्ग वेल्ड नेक फ्लैंग्स) का उपयोग रासायनिक और पेट्रोकेमिकल प्रसंस्करण में किया जाता है।
इलेक्ट्रॉनिक्स में इंटीग्रल फ्लैन्ज (लॉन्ग वेल्ड नेक फ्लैन्ज) का प्रयोग किया जाता है।
खाद्य पदार्थों, सिंथेटिक फाइबरों को संभालने में उत्पाद शुद्धता बनाए रखने के लिए प्रसंस्करण उपकरण में एकीकृत फ्लैंग्स (लॉन्ग वेल्ड नेक फ्लैंग्स) का उपयोग किया जाता है।
एकीकृत फ्लैंग्स (लॉन्ग वेल्ड नेक फ्लैंग्स) का उपयोग समुद्री और अपतटीय इंजीनियरिंग में किया जाता है।
एकीकृत फ्लैंग्स (लंबी वेल्ड नेक फ्लैंग्स) के आयाम
एएनएसआई वर्ग 300, एएसएमई बी165
पाइप का आकार | बाहर | व्यास | मोटाई | व्यास | व्यास | लम्बाई | संख्या | व्यास | बोल्ट | लगभग. |
| आधा | 3 3/4 | 1 3/8 | 9/16 | 0.50 | 1 1/2 | 9 | 4 | 5/8 | 2 5/8 | 5 |
| 3/4 | 4 5/8 | 11/16 | 5/8 | 0.75 | 1 7/8 | 9 | 4 | 3/4 | तीन चौथाई | 9 |
| 1 | 4 7/8 | 2 | 11/16 | 1.00 | 2 1/8 | 9 | 4 | 3/4 | साढ़े तीन | 10 |
| एक चौथाई | पाँच चौथाई | ढाई | 3/4 | 1.25 | ढाई | 9 | 4 | 3/4 | 3 7/8 | 14 |
| 1 1/2 | 6 1/8 | 2 7/8 | 13/16 | 1.50 | 2 3/4 | 9 | 4 | 7/8 | साढ़े चार | 17 |
| 2 | साढ़े छह | 3 5/8 | 7/8 | 2.00 | तीन चौथाई | 9 | 8 | 3/4 | 5 | 19 |
| ढाई | साढ़े सात | 4 1/8 | 1 | 2.50 | 3 15/16 | 9 | 8 | 7/8 | 5 7/8 | 28 |
| 3 | 8 1/4 | 5 | 1 1/8 | 3.00 | 4 5/8 | 9 | 8 | 7/8 | 6 5/8 | 36 |
| साढ़े तीन | 9 | साढ़े पांच | 1 3/16 | 3.50 | पाँच चौथाई | 9 | 8 | 7/8 | सात चौथाई | 45 |
| 4 | 10 | 6 3/16 | एक चौथाई | 4.00 | 5 3/4 | 12 | 8 | 7/8 | 7 7/8 | 54 |
| 5 | 11 | 7 5/16 | 1 3/8 | 5.00 | 7 | 12 | 8 | 7/8 | 9 1/4 | 86 |
| 6 | 12 1/2 | साढ़े आठ | 1 7/16 | 6.00 | 8 1/8 | 12 | 12 | 7/8 | 10 5/8 | 108 |
| 8 | 15 | 10 5/8 | 15/8 | 8.00 | दस चौथाई | 12 | 12 | 1 | 13 | 150 |
| 10 | साढ़े 17 | 12 3/4 | 1 7/8 | 10.00 | 12 5/8 | 12 | 16 | 1 1/8 | 15 1/4 | 218 |
| 12 | 20 1/2 | 15 | 2 | 12.00 | 14 3/4 | 12 | 16 | एक चौथाई | 17 3/4 | 289 |
| 14 | 23 | 16 1/4 | 2 1/8 | 14.00 | 16 3/4 | 12 | 20 | एक चौथाई | 20 1/4 | 342 |
| 16 | 25 1/2 | 18 1/2 | दो चौथाई | 16.00 | 19 | 12 | 20 | 1 3/8 | 22 1/2 | 426 |
| 18 | 28 | 21 | 2 3/8 | 18.00 | 21 | 12 | 24 | 1 3/8 | 24 3/4 | 493 |
| 20 | 30 1/2 | 23 | ढाई | 20.00 | 23 1/8 | 12 | 24 | 1 3/8 | 27 | 575 |
| 22 | - | - | - | - | - | - | - | - | - | - |
| 24 | 36 | 27 1/4 | 2 3/4 | 24.00 | 27 5/8 | 12 | 24 | 15/8 | 32 | 823 |
