उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TOBO |
प्रमाणन: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
मॉडल संख्या: | ASME A403 WP 347 / 347H / 316Ti |
न्यूनतम आदेश मात्रा: | 2PCS |
मूल्य: | USD0.3-200 PER PC |
पैकेजिंग विवरण: | प्लाई लकड़ी के मामले या फूस |
प्रसव के समय: | 15days |
भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 9990000PCS प्रति माह |
मानक:: | एएसटीएम, जेआईएस, बीएस, डीआईएन, यूएनआई आदि | ग्रेड सामग्री: | ASME A403 WP 347 / 347H / 316Ti |
---|---|---|---|
उत्पाद प्रकार: | Con / Ecc Reducer | मोटाई:: | Sch5-Sch160, एसटीडी, XS, XXS |
प्रमुखता देना: | कंसेंट्रिक पाइप रिड्यूसर,बट वेल्ड रिड्यूसर |

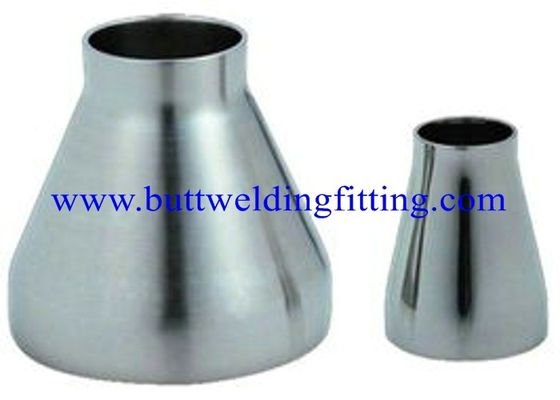

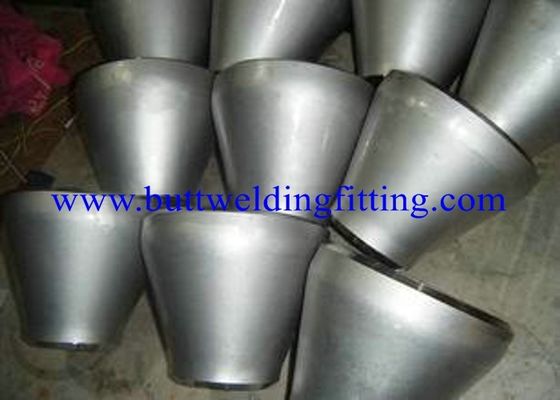

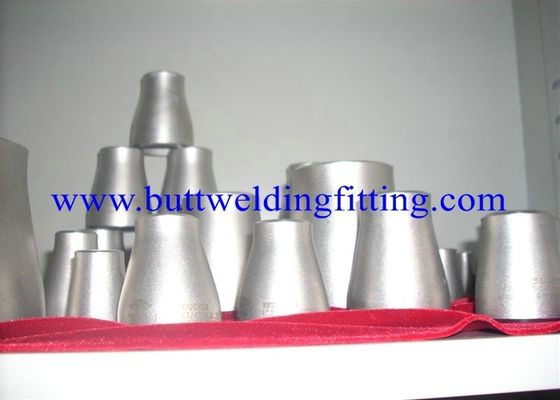

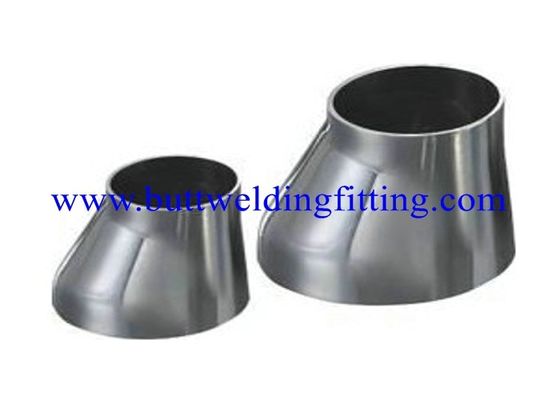

सनकी Reducer स्टेनलेस स्टील Reducer ASME A403 WP 347 / 347H / 316Ti 8 "SCH40S 10" SCH80S
एक पाइप रिड्यूसर एक प्रकार का औद्योगिक पाइप फिटिंग है जिसका उपयोग विभिन्न व्यास के दो पाइप (या ट्यूब) को जोड़ने के लिए किया जाता है। इसमें गाढ़ा रेड्यूसर और सनकी reducer शामिल हैं। पूर्व का उपयोग ऊर्ध्वाधर पाइपों पर किया जाता है, और बाद में क्षैतिज पाइपों के लिए उपयोग किया जाता है।
पाइप रिड्यूसर मुख्य रूप से निम्नलिखित क्षेत्रों में उपयोग किए जाते हैं:
1. द्रव प्रवाह दर में परिवर्तन की आवश्यकता होने पर पाइप रिड्यूसर उपयोगी होता है।
2. यह पंप इनलेट के लिए इस्तेमाल किया जाता है ताकि कैविटी को रोका जा सके।
3. यह उपकरणों के कनेक्टर्स के लिए फिट है, जैसे फ्लोमीटर और कंट्रोल वाल्व।
आकार
निर्बाध पाइप Reducer: 1/2 "less 32" DN15 Pipe DN800
वेल्डिंग पाइप Reducer: 6 "" 60 "DN150 ucer DN1500
दीवार की मोटाई
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80
मैक्स। मोटाई: 200 मिमी
सामग्री
कार्बन स्टील: एएसटीएम / एएसएमई ए 234 डब्ल्यूपीबी-डब्ल्यूपीसी
मिश्र धातु इस्पात: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
स्टेनलेस स्टील: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
कम तापमान स्टील: एएसटीएम / एएसएमई ए 402 डब्ल्यूपीएल 3-डब्ल्यूपीएल 6
उच्च प्रदर्शन स्टील: एएसटीएम / एएसएमई ए 860 डब्ल्यूपीएचवाई 42-46-52-60-65-70
मानक
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005
SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
सीएसए Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2616-1-1991 DIN2616-2-1991
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17378-2001
AFNOR NF एक 49-289-1990 AFNOR NF एक 49-170-1-1999 AFNOR NF एक 49-170-2-2009 AFNOR NF एक 49-170-3-2009 AFNOR NF एक 49-170-4-2009
ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
औद्योगिक प्रक्रियाएं
झुकने, निचोड़ने, दबाने, फोर्जिंग, मशीनिंग और बहुत कुछ
उद्योगों की सेवा ली
हमारे पाइप रिड्यूसर ने उद्योगों की एक विस्तृत श्रृंखला में कई अनुप्रयोग पाए हैं, जैसे कि बिजली, पेट्रोलियम, प्राकृतिक गैस, रसायन, जहाज निर्माण, हीटिंग, पेपरमेकिंग, धातु विज्ञान और इतने पर।
पाइप टी के लिए विनिर्देशों
पाइप Reducer के लिए विनिर्देशों
पाइप रिड्यूसर | उत्पादन रेंज | |
निर्बाध पाइप रिड्यूसर | वेल्डिंग पाइप reducer | |
बाहर व्यास | 1/2 "~ 32" | 6 "~ 60" |
दीवार की मोटाई | 4 मिमी ~ 200 मिमी | |
उत्पाद प्रकार | कंसेंट्रिक रेड्यूसर, सनकी रेड्यूसर |
विवरण:
विशिष्टता
Cocentric Reduer सनकी Reduer
औसत व्यास | बाहर व्यास | शुरू से अंत तक | ||
डी 1 * डी 2 | ||||
डीएन | एनपीएस | श्रृंखला ए | श्रृंखला बी | एच |
20 × 15 | 3/4 × 1/2 | 26.9 × 21.3 | 25 × 18 | 38 |
20 × 10 | 3/4 × 3/8 | 26.9 × 17.3 | 25 × 14 | 38 |
25 × 20 | 1 × 3/4 | 33.7 × 26.9 | 32 × 25 | 51 |
25 × 15 | 1 × 1/2 | 33.7 × 21.3 | 32 × 18 | 51 |
32 × 25 | 1.1 / 4 × 1 | 42.4 × 33.7 | 38 × 32 | 51 |
32 × 20 | 1.1 / 4 × 3/4 | 42.4 × 26.9 | 38 × 25 | 51 |
32 × 15 | 1.1 / 4 × 1/2 | 42.4 × 21.3 | 38 × 18 | 51 |
40 × 32 | 1.1 / 2 × 1.1 / 4 | 48.3 × 42.4 | 45 × 38 | 64 |
40 × 25 | 1.1 / 2 × 1 | 48.3 × 33.7 | 45 × 32 | 64 |
40 × 20 | 1.1 / 2 × 3/4 | 48.3 × 26.9 | 45 × 25 | 64 |
40 × 15 | 1.1 / 2 × 1/2 | 48.3 × 21.3 | 45 × 18 | 64 |
50 × 40 | 2 × 1.1 / 2 | 60.3 × 48.3 | 57 × 45 | 76 |
50 × 32 | 2 × 1.1 / 4 | 60.3 × 42.4 | 57 × 38 | 76 |
50 × 25 | 2 × 1 | 60.3 × 33.7 | 57 × 32 | 76 |
50 × 20 | 2 × 3/4 | 60.3 × 26.9 | 57 × 25 | 76 |
65 × 50 | 2.1 / 2 × 2 | 73.0 × 60.3 | 76 × 57 | 89 |
65 × 40 | 2.1 / 2 × 1.1 / 2 | 73.0 × 48.3 | 76 × 45 | 89 |
65 × 32 | 2.1 / 2 × 1.1 / 4 | 73.0 × 42.4 | 76 × 38 | 89 |
65 × 25 | 2.1 / 2 × 1 | 73.0 × 33.7 | 76 × 32 | 89 |
80 × 65 | 3 × 2.1 / 2 | 88.9 × 73.0 | 89 × 76 | 89 |
80 × 50 | 3 × 2 | 88.9 × 60.3 | 89 × 57 | 89 |
80 × 40 | 3 × 1.1 / 2 | 88.9 × 48.3 | 89 × 45 | 89 |
80 × 32 | 3 × 1.1 / 4 | 88.9 × 42.4 | 89 × 38 | 89 |
90 × 80 | 3.1 / 2 × 3 | 101.6 × 88.9 | - | 102 |
90 × 65 | 3.1 / 2 × 2.1 / 2 | 101.6 × 73.0 | - | 102 |
90 × 50 | 3.1 / 2 × 2 | 101.6 × 60.3 | - | 102 |
90 × 40 | 3.1 / 2 × 1.1 / 2 | 101.6 × 48.3 | - | 102 |
90 × 32 | 3.1 / 2 × 1.1 / 4 | 101.6 × 42.4 | - | 102 |
100 × 90 | 4 × 3.1 / 2 | 114.3 × 101.6 | - | 102 |
100 × 80 | 4 × 3 | 114.3 × 88.9 | 108 × 89 | 102 |
100 × 65 | 4 × 2.1 / 2 | 114.3 × 73.0 | 108 × 76 | 102 |
100 × 50 | 4 × 2 | 114.3 × 60.3 | 108 × 57 | 102 |
100 × 40 | 4 × 1.1 / 2 | 114.3 × 48.3 | 108 × 45 | 102 |
125 × 100 | 5 × 4 | 141.3 × 114.3 | 133 × 108 | 127 |
125 × 90 | 5 × 3.1 / 2 | 141.3 × 101.6 | - | 127 |
125 × 80 | 5 × 3 | 141.3 × 88.9 | 133 × 89 | 127 |
125 × 65 | 5 × 2.1 / 2 | 141.3 × 73.0 | 133 × 76 | 127 |
125 × 50 | 5 × 2 | 141.3 × 60.3 | 133 × 57 | 127 |
150 × 125 | 6 × 5 | 168.3 × 141.3 | 159 × 133 | 140 |
150 × 100 | 6 × 5 | 168.3 × 114.3 | 159 × 108 | 140 |
150 × 90 | 6 × 3.1 / 2 | 168.3 × 101.6 | - | 140 |
150 × 80 | 6 × 3 | 168.3 × 88.9 | 159 × 89 | 140 |
150 × 65 | 6 × 2.1 / 2 | 168.3 × 73.0 | 159 × 76 | 140 |
200 × 150 | 8 × 6 | 219.1 × 168.3 | 219 × 159 | 152 |
200 × 125 | 8 × 5 | 219.1 × 141.3 | 219 × 133 | 152 |
200 × 100 | 8 × 4 | 219.1 × 114.3 | 219 × 108 | 152 |
200 × 90 | 8 × 3.1 / 2 | 219.1 × 101.6 | - | 152 |
250 × 200 | 10 × 8 | 273.0 × 219.1 | 273 × 219 | 178 |
250 × 150 | 10 × 6 | 273.0 × 168.3 | 273 × 159 | 178 |
250 × 125 | 10 × 5 | 273.0 × 141.3 | 273 × 133 | 178 |
250 × 100 | 10 × 4 | 273.0 × 114.3 | 273 × 108 | 178 |
300 × 250 | 12 × 10 | 323.9 × 273.1 | 325 × 273 | 203 |
300 × 200 | 12 × 8 | 323.9 × 219.1 | 325 × 219 | 203 |
300 × 150 | 12 × 6 | 323.9 × 168.3 | 325 × 159 | 203 |
300 × 125 | 12 × 5 | 323.9 × 141.3 | 325 × 133 | 203 |
350 × 300 | 14 × 12 | 355.6 × 323.9 | 377 × 325 | 330 |
350 × 250 | 14 × 10 | 355.6 × 273.0 | 377 × 273 | 330 |
350 × 200 | 14 × 8 | 355.6 × 219.1 | 377 × 219 | 330 |
350 × 150 | 14 × 6 | 355.6 × 168.3 | 377 × 159 | 330 |
400 × 350 | 16 × 14 | 406.4 × 355.6 | 426 × 377 | 356 |
400 × 300 | 16 × 12 | 406.4 × 323.9 | 426 × 325 | 356 |
400 × 250 | 16 × 10 | 406.4 × 273.0 | 426 × 273 | 356 |
400 × 200 | 16 × 8 | 406.4 × 219.1 | 426 × 219 | 356 |
450 × 400 | 18 × 16 | 457 × 406.4 | 478 × 426 | 381 |
450 × 350 | 18 × 14 | 457 × 355.6 | 478 × 377 | 381 |
450 × 300 | 18 × 12 | 457 × 323.9 | 478 × 325 | 381 |
450 × 250 | 18 × 10 | 457 × 273.0 | 478 × 273 | 381 |
500 × 450 | 20 × 18 | 508 × 457 | 529 × 478 | 508 |
500 × 400 | 20 × 16 | 508 × 406.4 | 529 × 426 | 508 |
500 × 350 | 20 × 14 | 508 × 355.6 | 529 × 377 | 508 |
500 × 300 | 20 × 12 | 508 × 323.9 | 529 × 325 | 508 |
550 × 500 | 22 × 20 | 559 × 508 | - | 508 |
550 × 450 | 22 × 18 | 559 × 457 | - | 508 |
550 × 400 | 22 × 16 | 559 × 406.4 | - | 508 |
550 × 350 | 22 × 14 | 559 × 355.6 | - | 508 |
600 × 550 | 24 × 22 | 610 × 559 | - | 508 |
600 × 500 | 24 × 20 | 610 × 508 | 630 × 529 | 508 |
600 × 450 | 24 × 18 | 610 × 457 | 630 × 478 | 508 |
600 × 400 | 24 × 22 | 610 × 406.4 | 630 × 426 | 508 |
650 × 600 | 26 × 24 | 660 × 610 | - | 610 |
650 × 550 | 26 × 22 | 660 × 559 | - | 610 |
650 × 500 | 26 × 20 | 660 × 508 | - | 610 |
650 × 450 | 26 × 18 | 660 × 457 | - | 610 |
700 × 650 | 28 × 26 | 711 × 660 | - | 610 |
700 × 600 | 28 × 24 | 711 × 610 | 720 × 630 | 610 |
700 × 550 | 28 × 22 | 711 × 559 | - | 610 |
700 × 500 | 28 × 20 | 711 × 508 | 720 × 530 | 610 |
750 × 700 | 30 × 28 | 762 × 711 | - | 610 |
750 × 650 | 30 × 26 | 762 × 660 | - | 610 |
750 × 600 | 30 × 24 | 762 × 610 | - | 610 |
750 × 550 | 30 × 22 | 762 × 559 | - | 610 |
800 × 750 | 32 × 30 | 813 × 762 | - | 610 |
800 × 700 | 32 × 28 | 813 × 711 | 820 × 720 | 610 |
800 × 650 | 32 × 26 | 813 × 660 | - | 610 |
800 × 600 | 32 × 24 | 813 × 610 | 820 × 630 | 610 |
850 × 800 | 34 × 32 | 864 × 813 | - | 610 |
850 × 750 | 34 × 30 | 864 × 762 | - | 610 |
850 × 700 | 34 × 28 | 864 × 711 | - | 610 |
850 × 650 | 34 × 26 | 864 × 660 | - | 610 |
900 × 850 | 36 × 34 | 914 × 864 | - | 610 |
900 × 800 | 36 × 32 | 914 × 813 | 920 × 820 | 610 |
900 × 750 | 36 × 30 | 914 × 762 | - | 610 |
900 × 700 | 36 × 28 | 914 × 711 | 920 × 720 | 610 |
950 × 900 | 38 × 36 | 965 × 914 | - | 610 |
950 × 850 | 38 × 34 | 965 × 864 | - | 610 |
950 × 800 | 38 × 32 | 965 × 813 | - | 610 |
950 × 750 | 38 × 30 | 965 × 762 | - | 610 |
1000 × 950 | 40 × 38 | 1016 × 965 | - | 610 |
1000 × 900 | 40 × 36 | 1016 × 914 | 1020 × 920 | 610 |
1000 × 850 | 40 × 34 | 1016 × 864 | - | 610 |
1000 × 800 | 40 × 32 | 1016 × 813 | 1020 × 820 | 610 |
1050 × 1000 | 42 × 40 | 1067 × 1016 | - | 610 |
1050 × 950 | 42 × 38 | 1067 × 965 | - | 610 |
1050 × 900 | 42 × 36 | 1067 × 914 | - | 610 |
1050 × 850 | 42 × 34 | 1067 × 864 | - | 610 |
1100 × 1050 | 44 × 42 | 1118 × 1067 | - | 610 |
1100 × 1000 | 44 × 40 | 1118 × 1016 | 1120 × 1020 | 610 |
1100 × 950 | 44 × 38 | 1118 × 965 | - | 610 |
1100 × 900 | 44 × 36 | 1118 × 914 | 1220 × 920 | 610 |
1150 × 1100 | 46 × 44 | 1168 × 1118 | - | 711 |
1150 × 1050 | 46 × 42 | 1168 × 1067 | - | 711 |
1150 × 1000 | 46 × 40 | 1168 × 1016 | - | 711 |
1150 × 950 | 46 × 38 | 1168 × 965 | - | 711 |
1200 × 1150 | 48 × 46 | 1220 × 1168 | - | 711 |
1200 × 1100 | 48 × 44 | 1220 × 1118 | 1220 × 1120 | 711 |
1200 × 1050 | 48 × 42 | 1220 × 1067 | - | 711 |
1200 × 1000 | 48 × 40 | 1220 × 1016 | 1220 × 1020 | 711 |
ध्यान दें: |
