| उत्पत्ति के प्लेस: | चीन / जापान / जर्मनी |
|---|---|
| ब्रांड नाम: | TOBO/TPCO/TISCO/VALIN/METAL |
| प्रमाणन: | ISO/PED/TUV/SGS/LR/BV |
| मॉडल संख्या: | सपाट गैसकेट; फ्लैट अंगूठी गैसकेट; फ्लैट धातु गैसकेट; गैर रेखीय संकुचित सफेद अभ्रक गैसकेट; प्राकृत |
| न्यूनतम आदेश मात्रा: | 1PC |
| मूल्य: | 0.1USD |
| पैकेजिंग विवरण: | प्लाई लकड़ी के मामले |
| प्रसव के समय: | 3-15workdays |
| भुगतान शर्तें: | वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 3000000pcs / वर्ष |
| उत्पाद का नाम: | स्टेनलेस स्टील गैसकेट | मॉडल संख्या: | 311803 डुप्लेक्स स्टेनलेस स्टील गैसकेट |
|---|---|---|---|
| मानक या गैरमानक: | मानक | मानक: | DlN EN 1514-4 |
| प्रमुखता देना: | फ्लैट रिंग गैसकेट,नालीदार धातु गैसकेट |
||

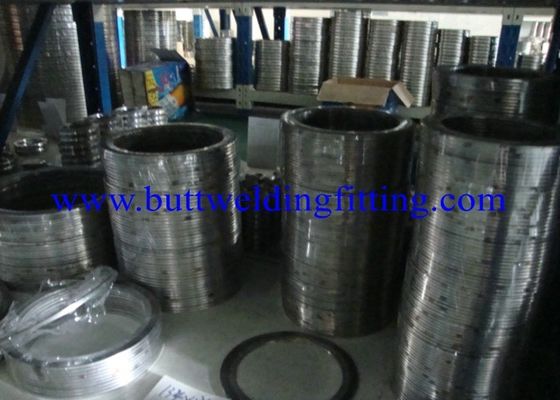

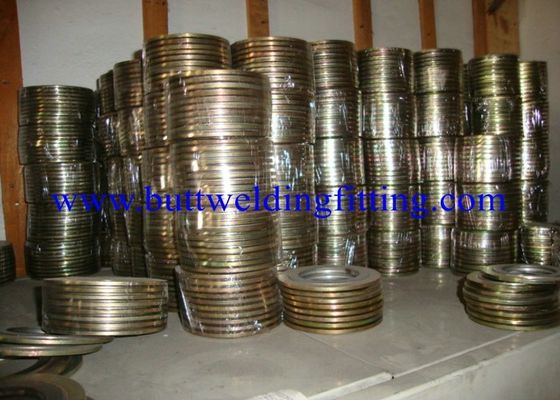

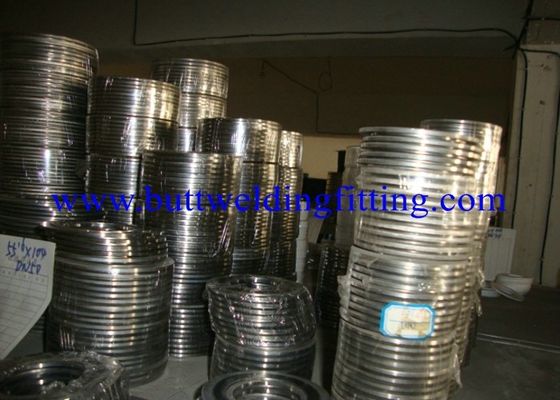

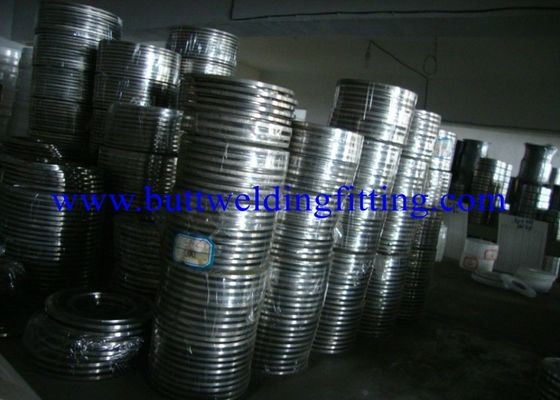

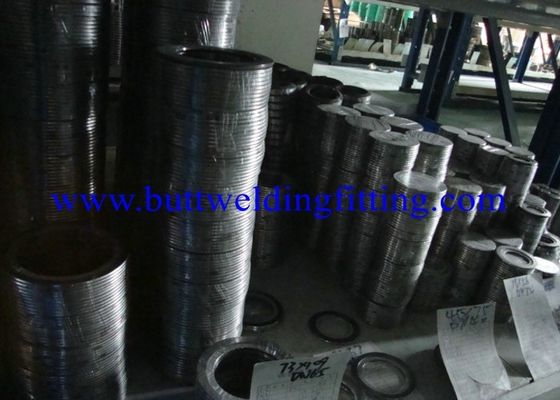

सर्पिल घाव गैसकेट स्टेनलेस स्टील गैसकेट, 321 नालीदार धातु गैसकेट 1.4541 फ्लैट रिंग गैसकेट; सपाट धातु गैसकेट
नालीदार धातु गैसकेट
1. सामग्री: SS321 SS304, SS316, सीएस, ग्रेफाइट
2. काम कर रहे तापमान (अधिकतम): 650 डिग्री सेल्सियस
3. काम का दबाव: 6.4 ~ 16.0Mpa
ग्रेफाइट से भरा धातु नालीदार गैसकेट
नालीदार गैसकेट 90 डिग्री के कोण में लहराती या नालीदार सतह के साथ मशीनी सपाट धातु की प्लेट से बना होता है।
कार्यशील स्थान और आवश्यकता के आधार पर लचीला ग्रेफाइट या टेफ्लॉन शीट के साथ जुड़े आंतरिक और बाहरी रिंग या समग्र गैसकेट के साथ नालीदार गैसकेट उपलब्ध हैं।
उच्च दबाव और उच्च तापमान स्थान पर लागू होता है। मजबूत जंग प्रतिरोध, स्थिर और विश्वसनीय सील समारोह।
काम कर रहे तापमान (अधिकतम): 650 ° C काम का दबाव: 6.4 ~ 16.0Mpa
नालीदार धातु गैसकेट (CMG) के लिए आयाम ASME B16.5 फ्लैंग्स सूट करने के लिए
मुख्य सामग्री | मैक्स। तापमान | ||
स्टेनलेस स्टील | 1000-1600 ° F535-870 डिग्री सेल्सियस) | ||
कार्बोब स्टील | 800 ° F425 डिग्री सेल्सियस | ||
पीतल | 500 डिग्री F260 डिग्री सेल्सियस | ||
तांबा | 600 ° F315 डिग्री सेल्सियस) | ||
अल्युमीनियम | 800 ° F (425 डिग्री सेल्सियस | ||
Monel | 1500 डिग्री एफ (815 डिग्री सेल्सियस | ||
निकल | 1400 डिग्री F760 डिग्री सेल्सियस | ||
Inconel | 2000 डिग्री F1100 डिग्री सेल्सियस | ||
सामग्री का सामना करना पड़ रहा है | मैक्स। तापमान | रूम टेंप पर दबाव | |
Min.Mpa (PSI) | Max.Mpa (PSI) | ||
लचीला ग्रेफाइट | 500 डिग्री C932 ° F | 17 (2500 | 500 (72500) |
गैर-एस्बेस्टस शीट | 400 ° C752 ° F | 233,300 | 500 (72500) |
PTFE | 260 ° C500 ° F | 172,500 | 500 (72500) |
धातु की अंगूठी गैसकेट सील दबाव पाइप निकला हुआ किनारा, तेल और गैस के दबाव पोत, पनडुब्बी, उच्च गति संयुक्त सतह, उच्च तापमान और उच्च दबाव वाल्व कवर संयुक्त के लिए लागू है। विभिन्न प्रकार की सामग्री और विभिन्न डिजाइन के लिए उपयुक्त एक रूप में हैं और परिचालन आवश्यकताओं, एएनएसआई बी 16.20 के साथ पूरी तरह से अनुपालन। नए फ्लैट प्रकार के ग्राउंडेड फ्लैजेन में, सामान्य काले लोहे, स्टेनलेस स्टील अण्डाकार (ओवल) और अष्टकोणीय का उपयोग परस्पर किया जा सकता है। कंपनी वितरण की सबसे छोटी अवधि में कर सकती है।
नोट: चुनी गई धातु की रिंग सामग्री की कठोरता 15 ~ 20 एचबी निकला हुआ किनारा से कम होनी चाहिए, और पुराने उत्पाद को बार-बार उपयोग करने के लिए अनुशंसित नहीं किया जाता है, क्योंकि सामग्री सख्त और क्षति हो सकती है और निकला हुआ किनारा या सीलिंग प्रदर्शन।
खोखले धातु ओ - अंगूठी उच्च तापमान प्रतिरोधी और स्टेनलेस स्टील ट्यूब उत्पादन का कोई क्षरण से बना है। यह खोखले धातु ओ रिंग के अंदरूनी या बाहरी छेद बना सकता है, जब दबाव बढ़ता है, तो यह स्वयं सील कार्य करेगा। अंगूठी के छोटे छिद्रों के साथ ओ रिंग, विशेष रूप से 70kgf / cm ² पर दबाव के अनुप्रयोग, यह मूल O प्रकार की अंगूठी की तुलना में अधिक दबाव को संभाल सकता है। ग्राहक की जरूरतों के आधार पर खोखली धातु की अंगूठी, जैसा कि PTFE मढ़वाया या चांदी चढ़ाना और सतह।
सामग्री | अधिकतम कठोरता एचबीएस एचआरबी | अधिकतम तापमान ℃ | संक्षिप्त |
304 | 160 83 | 700 | 304 |
|---|---|---|---|
304 एल स्टेनलेस स्टील | 150 80 | 450 | 304 L |
316 स्टेनलेस स्टील | 160 83 | 700 | 316 |
316L स्टेनलेस स्टील | 150 80 | 450 | 316L |
321 स्टेनलेस स्टील | 160 83 | 700 | 321 |
410 स्टेनलेस स्टील | 170 86 | 650 | 310 |
347 स्टेनलेस स्टील | 160 83 | 700 | 347 |
कार्बन स्टील | -40 -130 | 5401000 | सीआरएस |
नालीदार धातु ग्रेफाइट, सिरेमिक या PTFE परत के साथ कवर किया गया है। एक अतिरिक्त परिष्करण परत को सील किए जाने वाले माध्यम की आवश्यकताओं के आधार पर लागू किया जाता है। ऐसे गैसकेट का उपयोग असमान या विकृत सीलिंग सतहों पर किया जाता है, जहां बेहतर सीलिंग प्रदर्शन के साथ अधिक लोचदार सामग्री की आवश्यकता होती है।
ध्यान दें: धातु 0.5 मिमी मोटी है और गैस्केट की पिच 3 मिमी, 4 मिमी या 6 मिमी है, जो गैस्केट की चौड़ाई के आधार पर है। गलियारे की मोटाई लगभग है। गैसकेट आकार के आधार पर 1 मिमी से 1,5 मिमी। नालीदार धातु को 0.5 मिमी, 1 मिमी या 1,5 मिमी की मोटाई में ग्रेफाइट, सिरेमिक या पीटीएफई परतों के साथ कवर किया जा सकता है।
