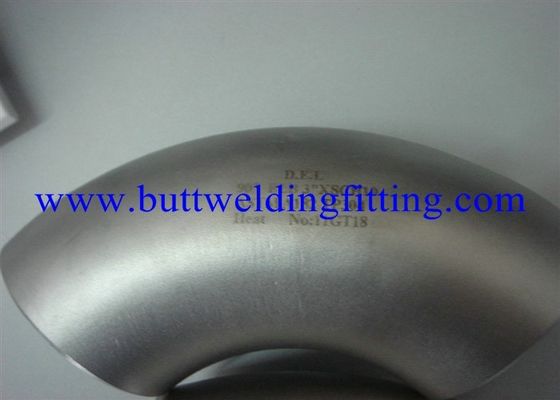

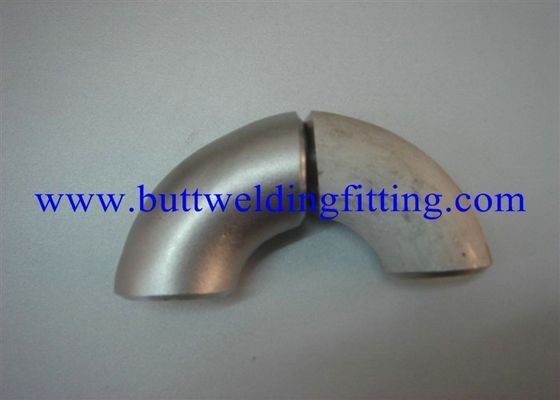

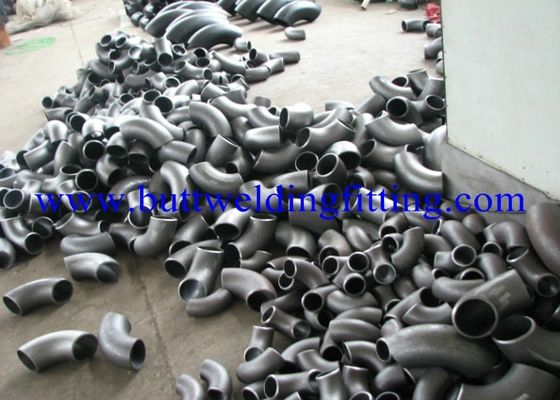

45 डिग्री 90 डिग्री स्टेनलेस स्टील कोहनी 1 ”12” SCH10S SCH40S SCH80S के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | TOBO |
| प्रमाणन | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| मॉडल संख्या | एएसटीएम A403 WP317L |
| न्यूनतम आदेश मात्रा | 3pcs |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | प्लाई लकड़ी के मामले या फूस |
| प्रसव के समय | 15days |
| भुगतान शर्तें | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 9980000PCS प्रति माह |
उत्पाद विवरण
| पाइप फिटिंग के प्रकार | लघु / लंबी त्रिज्या कोहनी (90D, 45D, 180D) | मोटाई | SCH5-SCH 160S, SCH XXS |
|---|---|---|---|
| प्रसव के समय | 15 दिनों | पैकेजिंग विवरण | बट वेल्डिंग पाइप फिटिंग आमतौर पर लकड़ी के मामलों, लकड़ी pallets में या ग्राहकों के अनुरोध के अनुसार |
| ग्रेड सामग्री | एएसटीएम A403 WP317L | ||
| प्रमुखता देना | पाइप फिटिंग एल्बो,बट वेल्डिंग एल्बो |
||
उत्पाद विवरण
एएसटीएम A403 WP317L 45º / 90bow कोहनी स्टेनलेस स्टील कोहनी 1 "12" SCH10S SCH40S SCH80S ASME B16.9
त्वरित विवरण:
· सामग्री: स्टेनलेस स्टील
· टेकनीक: जाली
· प्रकार: कोहनी
· कनेक्शन: वेल्डिंग
· आकार: बराबर
· हेड कोड: राउंड
· आकार: 1/2 "-72"
· दबाव: sch10-xxs
· कोण: 22.5 °, 30 °, 45 °, 60 °, 90 °, 180 ° अंश
· आवेदन: पेट्रोलियम रासायनिक मशीनरी बिजली, papermaking, आदि
· मानक: ASME ANSI MSS-SP JISB DIN BS GB
· पैकिंग: लकड़ी के मामलों में, pallets, या ग्राहकों के लिए के रूप में
· त्रिज्या: लघु त्रिज्या, दीर्घ त्रिज्या
· योग्यता: एपीआई, आईएसओ, सीई
· भूतल उपचार: प्राकृतिक
विवरण:
1. उत्पाद आइटम नं .: 003fearning-Cosco Steel
2. उत्पाद मुख्य रूप से पेट्रोलियम और गैस, रासायनिक संयंत्र, बिजली स्टेशन, धातु विज्ञान, जहाज निर्माण, आदि में इस्तेमाल किया गया है।
3. कड़ाई से उत्पादन प्रक्रिया, ISO9001 के तहत: 2008 गुणवत्ता contral प्रणाली दिशानिर्देश।
4. EN10204 3.2.1 के अनुसार MTC प्रमाणन।

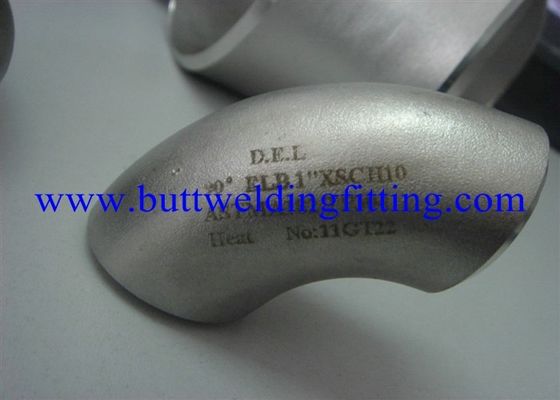

5. अंकन: पंजीकृत लोगो, हीट नंबर, स्टील ग्रेड, मानक, आकार

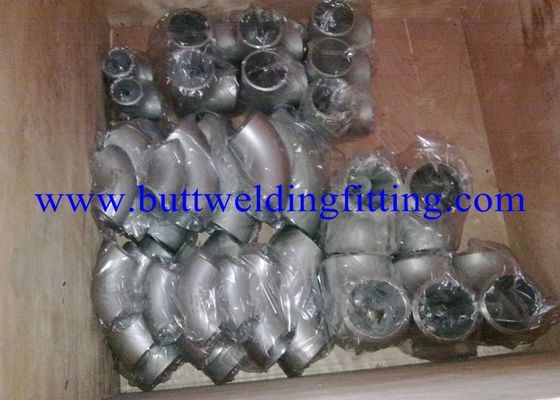

6. पैकिंग: लकड़ी के बक्से या लकड़ी के फूस है।
7. एचएस कोड: 73072300
उत्पाद
कोहनी के प्रकार
लंबी या छोटी त्रिज्या।
22.5 °, 30 °, 45 °, 60 °, 90 °, 180 ° डिग्री,
बट वेल्डिंग कोहनी, थ्रेडेड कोहनी, स्ट्रीट कोहनी।
आकार बट वेल्डिंगडीएन: DN10 ~ DN 1200 WT: SCH10-XXS
फोर्जिंग
डीएन: DN10 ~ DN150
दबाव वर्ग: 150LBS ~ 10000LBS
मानक
ANSI B16.5, B16.11, B16.3,
ASTM A234 / A234M, ASTM A403 / A403M, ASTM A420 / A420M, ASTM A182 / A182M, DIN2605, JIS B2311, JIS B2312। HG, GB, एसएच, HGJ, जेबी, एएनएसआई, JIS, दीन
सामग्री
ए 105, डब्ल्यूपीबी, डब्ल्यूपीसी, डब्ल्यूपी 1, डब्ल्यूपी 11, डब्ल्यूपी 21, डब्ल्यूपी 5, डब्ल्यूपी 9, डब्ल्यूपीआर, डब्ल्यूपी 9, डब्ल्यूपी 32, डब्ल्यूपी 310, डब्ल्यूपी 309, डब्ल्यूपी 310, डब्ल्यूपी 316, डब्ल्यूपी 316, डब्ल्यूपी 317, डब्ल्यूपी 310, डब्ल्यूपी 32, डब्ल्यूपी 34, डब्ल्यूपी 3, डब्ल्यूपीएल 6, डब्ल्यूपीएल 6 डब्ल्यूपीएल 9, एफ 1, एफ 5, एफ 1
सामग्री:
सामग्री
एएसटीएम
कार्बन स्टील (ASTM A234WPB, A234WPC, A420WPL6।
स्टेनलेस स्टील (ASTM A403 WP304,304L, 316,316L, 321। 1Cr18Ni9Ti)
00C1919i10,00Cr17Ni14Mo2, ect)
मिश्र धातु इस्पात: A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
दीन
कार्बन स्टील: St37.0, St35.8, St45.8
स्टेनलेस स्टील: 1.4301,1.4306,1.4401,1.4571
मिश्र धातु इस्पात: 1.7335,1.7380,1.0488 (1.0566)
JIS
कार्बन स्टील: PG370, PT410
स्टेनलेस स्टील: SUS304, SUS304L, SUS316, SUS316L, SUS321
मिश्र धातु इस्पात: PA22, PA23, PA24, PA25, PL380
जीबी
10 #, 20 #, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1C536,
12CrMo, 12CrMoG, 12Cr1Mo
आकार | बाहरी व्यास | दीवार की मोटाई (T) | 90 ओ एल / आर कोहनी केंद्र पूंछ ए के लिए | पूंछ के छोर B को मोड़ने के लिए 45 o L / R केंद्र | ए सेंटर एल्बो के अंत में 90 ओ एस / आर | पूंछ अंत मुख्यमंत्री के लिए केंद्र के लिए तीन लिंक | टोपी की लंबाई | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||||
1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.50 | 0.625 | - | 1.00 | 1.00 |
3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.12 | 0.438 | - | 1.13 | 1.00 |
1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 | 0.875 | 1.00 | 1.50 | 1.50 |
1-1 / 4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 | 1.00 | 1.25 | 1.88 | 1.50 |
1-1 / 2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 | 1.12 | 1.50 | 2.25 | 1.50 |
2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 3.00 | 1.38 | 2.00 | 2.50 | 1.50 |
2-1 / 2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.75 | 1.75 | 2.50 | 3.00 | 2.00 |
3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | 4.50 | 2.00 | 3.00 | 3.38 | 2.50 |
4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 6.00 | 2.50 | 4.00 | 4.13 | 3.00 |
5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 7.50 | 3.12 | 5.00 | 4.88 | 3.50 |
6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 9.00 | 3.75 | 6.00 | 5.63 | 4.00 |
8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 12.00 | 5.00 | 8.00 | 7.00 | 5.00 |
10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 15.00 | 6.25 | 10.00 | 8.50 | 6.00 |
12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | 18.00 | 7.50 | 12.00 | 10.00 | 7.00 |
14 | 14.000 | 0.156 | 0.250 | 0.375 | 0.500 | 21.00 | 8.75 | 14.00 | 11.00 | 7.50 |
16 | 16.000 | 0.165 | 0.250 | 0.375 | 0.500 | 24.00 | 10.00 | 16.00 | 12.00 | 8.00 |
18 | 18.000 | 0.165 | 0.250 | 0.375 | 0.500 | 27.00 | 11.25 | 18.00 | 13.50 | 9.00 |
20 | 20.000 | 0.188 | 0.250 | 0.375 | 0.500 | 30.00 | 12.50 | 20.00 | 15.00 | 10.00 |
24 | 24.000 | 0.218 | 0.250 | 0.375 | 0.500 | 36.00 | 13.50 | 24.00 | 17.00 | 12.00 |
ASME B16.9
अनुप्रयोग सीमा: पेट्रोलियम, गलाने, खाद्य पदार्थों, बिजली, पेपरमेकिंग, रसायन, चिकित्सा उपकरण, विमानन, बॉयलर हीट एक्सचेंजर और अन्य क्षेत्रों में उपयोग के लिए।
नोट: ग्राहकों को ग्राहक संरचना, आकार, पैकेज प्रदान करना।
विशिष्टता
एन डी | आयुध डिपो (MM) | अंत करने के लिए केंद्र | लगभग वजन केजी / पीसीएस | ||||||
डीएन | इंच | आयुध डिपो | ए | हे | 5 एस | 10S | 20S | 40S | 80S |
20 | 3/4 | 25 20.7 | - | - | - | - | - | - | - |
25 | 1 | 32 33.4 | 25 | 50 | 0.055 | 0.096 | 0.11 | 0.11 | 0.15 |
32 | 11/4 | 38 42.2 | 32 | 64 | 0.069 0.075 | 0.102 0.132 | 0.14 0.15 | 0.158 0.17 | 0.20 0.236 |
40 | 11/2 | 45 48.3 | 38 | 76 | 0.12 0.13 | 0.18 0.186 | ०.२ ० .21 | 0.22 0.24 | 0.3 0.33 |
50 | 2 | 57 60.3 | 51 | 102 | 0.17 0.176 | 0.297 0.308 | 0.787 0.396 | 0.42 0.44 | 0.6 0.616 |
65 | 21/2 | 73 76.1 | 64 | 128 | 0.35 0.364 | 0.53 0.546 है | 0.64 0.655 है | 0.89 0.91 | 1.0 1.29 |
80 | 3 | 89 | 76 | 152 | 0.486 | 0.729 | 0.972 | 1.36 | 1.94 |
90 | 31/2 | 101.6 | 89 | 178 | 0.7 | 1.05 | 1.4 | 1.96 | 2.8 |
100 | 4 | 108 114.3 | 102 | 204 | 0.90 0.94 | 1.2 1.4 | 1.7 1.876 | 2.56 2.77 | 4.0 4.13 |
125 | 5 | 133 141.3 139.7 | 127 | 254 | 1.8 2.02 | 2.1 2.37 | 3.2 3.49 | 4.0 4.4 | 6.5 6.98 |
150 | 6 | 159 168.3 165.2 | 152 | 304 | 2.6 2.9 | 3.1 3.4 | 4.8 5.0 | 6.8 7.1 है | 10.3 11.0 |
200 | 8 | 219 216.3 | 203 | 406 | 6.25 5.0 | 7.0 6.8 | 11.08 10.7 | 14.1 13.5 | 22 21 |
250 | 10 | 273 267.3 | 254 | 508 | 10.08 9.7 | 11.2 10.0 | 17.6 16.0 | 24.6 23.0 | 44.8 40.0 |
300 | 12 | 325 323.9 318.5 | 305 | 610 | 14.8 | 16.7 | 23.3 | 37 | 64.5 |
350 | 14 | 377 355.6 | 356 | 711 | 19.1 15.6 | 22 19.5 | 38 34 | 48.6 42.6 | 80.0 74.0 |
400 | 18 | 426 406.4 | 406 | 812 | 29.0 26.5 | ३५ ३० | 57.0 49.9 | 67 62 | 149.0 135.0 |
500 | 20 | 529 508 | 508 | 1016 | - | - | - | - | - |
550 | 22 | 559 | 559 | 1118 | - | - | - | - | - |
