| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | TOBO |
| प्रमाणन: | ISO |
| मॉडल संख्या: | कोहनी |
| न्यूनतम आदेश मात्रा: | 50 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 15worksday |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | वार्ता |
| पैकिंग: | Pallets या प्लाईवुड मामले | कोटिंग: | चांदी |
|---|---|---|---|
| धागा प्रकार: | जाली फिटिंग पाइप निप्पल | हेड कोड: | गोल या चौकोर |
| कनेक्शन समाप्त करें: | सॉकेट वेल्ड, थ्रेडेड | उपकरण: | 3/4/5 अक्ष केंद्र मशीनिंग |
| कनेक्ट प्रकार: | वेल्डेड, थ्रेडेड, बीडब्ल्यू, एसडब्ल्यू | सतह: | मिरर पॉलिशिंग, पिकलिंग |
| तापमान सीमा: | -20°C से 200°C | अनुकूलित समर्थन: | ओईएम, ओडीएम |
| कार्यकारी मानक: | ANSI B16.11 GB/T14383-2008 | ओईएम: | को स्वीकृत |
| डिजाइन: | एएसएमई बी16.11 | सतह खत्म: | सैंड ब्लास्टिंग, मिरर पॉलिशिंग |
| आरेखण प्रारूप: | 2D/(PDF/CAD) 3D ((IGES/STEP) |

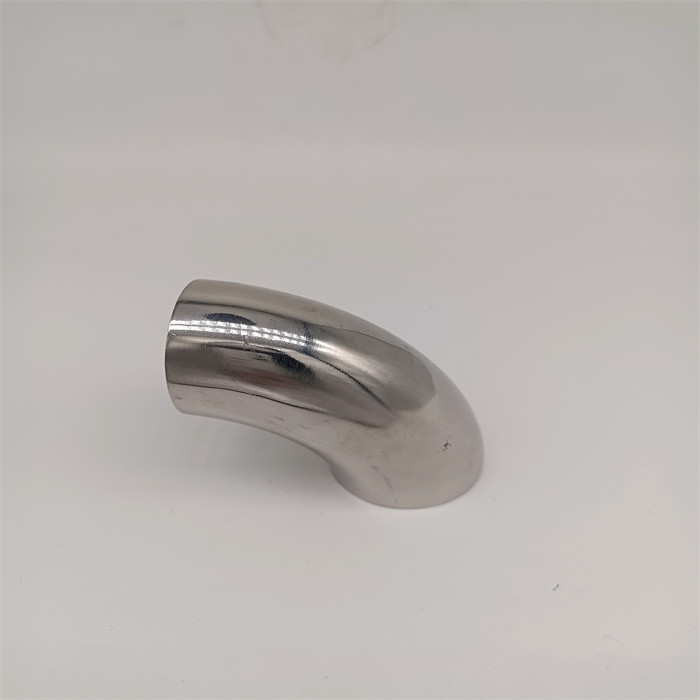

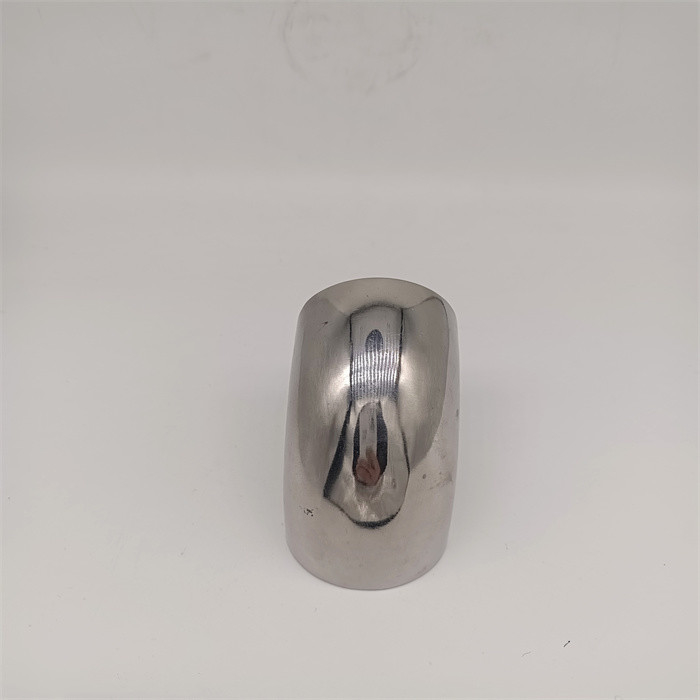

कोहनी व्यास 90 ° कार्बन स्टील 38 मोटाई.ASTM A 234 ग्रेड WPB
| ब्रांड नाम: | टोबो |
| मॉडल संख्याः | कोहनी व्यास 90 ° कार्बन स्टील 38 मोटाई.ASTM A 234 ग्रेड WPB-W. |
| प्रमाणनः | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| उत्पत्ति का स्थान: | चीन |
|
||||||||||||||||||||
| न्यूनतम आदेश मात्राः | 1pcs |
| मूल्यः | मात्रा के आधार पर |
| भुगतान की शर्तेंः | टी/टी या वेस्टर्न यूनियन या एलसी |
| आपूर्ति की क्षमताः | 3,0000pcs प्रति माह |
| प्रसव का समय: | मात्रा के आधार पर 10-100 दिन |
| पैकेजिंग विवरणः | प्लाई लकड़ी का केस या पैलेट |
ASTM SA234 WPB कार्बन स्टील LONG RADIUS सीमलेस स्टील कोहनी
पाइप कोहनी - लंबी त्रिज्या (LR) कोहनी, छोटी त्रिज्या (SR) कोहनी
चीन में निर्माता/निर्यातक9, ANSI B16.28, एमएसएस-एसपी-43
लम्बा/लघु त्रिज्या कोहनी - 90° कोहनी, 45° कोहनी, 180° कोहनी
आइटम की परिभाषा
एक कोहनी एक पाइप फिटिंग है जिसका उपयोग पाइप में प्रवाह की दिशा में परिवर्तन उत्पन्न करने के लिए पाइप की दो लंबाई के बीच कनेक्शन बिंदु के रूप में किया जाता है, आमतौर पर 90°, 45° या 180° के कोण पर।कोहनी को आमतौर पर मोड़ भी कहा जाता है, और स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील, निकेल मिश्र धातु, डुप्लेक्स और कूपर निकेल जैसी विभिन्न सामग्रियों में उपलब्ध हैं।
90° मोड़ के रूप में भी जाना जाता है, 90° कोहनी को SR (Short Radius) कोहनी और LR (Long Radius) कोहनी के रूप में निर्मित किया जाता है। 45° कोहनी आमतौर पर LR (Long Radius) कोहनी के रूप में बनाई जाती है।
LR और SR
टोबो लघु त्रिज्या और लंबी त्रिज्या के कोहनी का एक अग्रणी निर्माता और आपूर्तिकर्ता है।
लंबे त्रिज्या के कोहनी में केंद्र से अंत की दूरी होती है जो इंच में एनपीएस का 1.5 गुना होती है (आर = 1.5 डी), जबकि छोटी त्रिज्या इंच में एनपीएस के बराबर होती है (आर = 1.0 डी) ।
छोटे त्रिज्या के कोहनी का प्रयोग आम तौर पर संकीर्ण क्षेत्रों में किया जाता है और लंबे त्रिज्या के कोहनी का प्रयोग तब किया जाता है जब स्थान उपलब्ध हो और प्रवाह अधिक महत्वपूर्ण हो।
हम 60°, 100°, 120° या 150° जैसे गैर-मानक आकार के कोणों में कार्बन स्टील के कोहनी और स्टेनलेस स्टील के कोहनी का निर्माण और आपूर्ति भी कर सकते हैं।
अंत
अंतों को बट वेल्डिंग के लिए मशीनीकृत किया जा सकता है, घुमावदार (आमतौर पर मादा), या सॉकेट, आदि। जब दो अंत आकार में भिन्न होते हैं, तो फिटिंग को कम करने वाली कोहनी या कम करने वाली कोहनी कहा जाता है।
बट वेल्डेड पाइप कोहनी उत्पादन रेंज
| बाहरी व्यास |
सीमलेस कोहनी (1/2′′)~40′′), ERW / वेल्डेड / निर्मित कोहनी (1/2′′)~72") |
| दीवार की मोटाई |
3mm - 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| झुकने की त्रिज्या |
R=1D - 10D, 15D, 20D |
| उत्पाद का कोण |
5° - 180° कोहनी, 90° और 45° लंबी त्रिज्या कोहनी, 180° लंबी त्रिज्या रिटर्न, लघु त्रिज्या कोहनी और रिटर्न |
| मूल्यवर्धित सेवाएं |
गर्म डुबकी गैल्वनाइजिंग, इपॉक्सी और एफबीई कोटिंग, इलेक्ट्रो पॉलिशिंग, रेत ब्लास्टिंग, थ्रेडिंग, सोल्डरिंग |
| उत्पादन ग्रेड |
स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स, निकेल मिश्र धातु, कम तापमान स्टील, कार्बन स्टील, कप्रो निकेल |
| विनिर्माण मानक |
एएसएमई: एएनएसआई बी169, ANSI B16.28, एमएसएस-एसपी-43 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 EN: EN10253-1, EN10253-2
एएसटीएम ए 403 /एएसटीएम एसए 403 - वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप फिटिंग के लिए मानक विनिर्देश
ASME B16.9 - फैक्ट्री-मेड वेल्डेड फिटिंग बट वेल्डिंग
ASME B16.25- बट वेल्डिंग एंड्स
एएसएमई बी 16.28- वेल्डेड स्टील लघु त्रिज्या कोहनी और बट वेल्डिंग रिटर्न
एमएसएस एसपी-43 - कम दबाव, संक्षारण प्रतिरोधी अनुप्रयोगों के लिए बुट-वेल्डिंग फिटिंग |
|
पाइप कोहनी सामग्री का ग्रेड |
स्टेनलेस स्टील कोहनी; एएसटीएम A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
कार्बन स्टील कोहनीः एएसटीएम ए 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 और WPHY 70.
कम तापमान कार्बन स्टील कोहनीः एएसटीएम ए420 WPL3, ए420 WPL6
मिश्र धातु स्टील कोहनीः एएसटीएम / एएसएमई ए/एसए 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
डुप्लेक्स स्टील कोहनीः ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff No 1.4462
निकेल मिश्र धातु कोहनीः ASTM / ASME SB 336 UNS 2200 (निकेल 200 ), UNS 2201 (निकेल 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ),UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276) |
