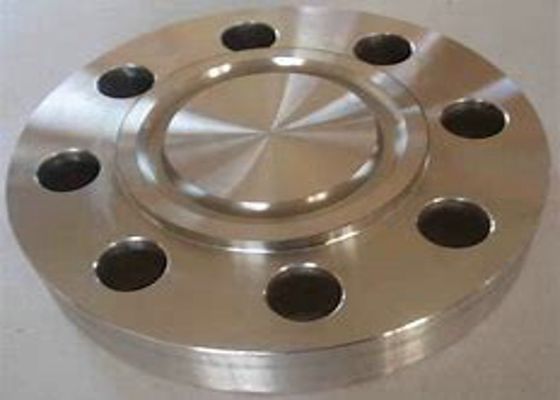

स्टेनलेस स्टील ब्लाइंड फ्लैंज एएसएमई बी 16.5 एएसटीएम ए182/ए182एम एफ304एल एफ316एल एफ321 एफ347

स्टेनलेस स्टील ब्लाइंड फ्लैंज ASME B 16.5 ASTM A182/A182M F304L F316L F321 F347

विस्तृत उत्पाद विवरण

स्लिप-ऑन फ्लैंज स्लिप-ऑन फ्लैंज पाइप फ्लैंज का एक लोकप्रिय प्रकार है। ये फ्लैंज के प्रकार हैं जो पाइपिंग के सिरे पर स्लाइड करते हैं और फिर वेल्ड किए जाते हैं। ये फ्लैंज कम दबाव वाले अनुप्रयोगों के लिए आदर्श हैं। इन्हें विभिन्न पाइपों में आसानी से फिट और वेल्ड किया जा सकता है। वेल्डिंग से इन पाइपों की निर्माण लागत कम हो जाती है। ये विभिन्न आकारों और अनुप्रयोगों में उपलब्ध हैं। वेल्डिंग नेक फ्लैंज की तुलना में स्लिप-ऑन फ्लैंज को क्यों पसंद किया जाता है? कई उपयोगकर्ताओं के लिए, निम्नलिखित कारणों से स्लिप-ऑन फ्लैंज को वेल्डिंग नेक फ्लैंज की तुलना में पसंद किया जाता है: उनकी प्रारंभिक कम लागत के कारण। पाइप को लंबाई में काटने के लिए आवश्यक सटीकता में कमी। असेंबली के संरेखण में अधिक आसानी। आंतरिक दबाव के तहत स्लिप-ऑन फ्लैंज की गणना की गई ताकत वेल्डिंग नेक फ्लैंज की लगभग दो-तिहाई होती है।


विवरण:
यह एसलिप ऑन वेल्ड फ्लैंजजेआईएस मानक के अनुसार है।यह जापान द्वारा निर्मित एक फ्लैंज प्रणाली है। इस प्रकार के फ्लैंज में बहुत सारे विनिर्देश शामिल हैं, जैसे एसओपी, एसपीएच, ब्लाइंड फ्लैंज, प्लेट फ्लैंज, वेल्डेड नेक फ्लैंज, आदि।
स्लिप ऑन वेल्ड फ्लैंजपाइप पर स्लाइड किए जाते हैं और ताकत प्रदान करने और रिसाव को रोकने के लिए वेल्ड किए जाते हैं (आमतौर पर अंदर और बाहर दोनों तरफ)। स्लिप-ऑन फ्लैंज लागत के निचले सिरे पर होते हैं, और पाइप को लंबाई में काटने के लिए उच्च सटीकता की आवश्यकता नहीं होती है। इन एसओ फ्लैंज में कभी-कभी एक बॉस या हब हो सकता है, और पाइप या ट्यूब के अनुरूप बोर के साथ बनाया जा सकता है।
फ्लैंज की सामग्री कार्बन स्टील है। फ्लैंज पाइप, वाल्व, पंप और अन्य उपकरणों को पाइपवर्क सिस्टम बनाने के लिए जोड़ सकता है। यह मशीनरी, पेट्रोलियम, रासायनिक, जल, बिजली, जहाज निर्माण क्षेत्रों की पाइपिंग सिस्टम और उपकरणों में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला पाइप फिटिंग है।

स्लिप-ऑन फ्लैंज को कैसे मापें?
माप लें:

• ओडी: बाहरी व्यास
• आईडी: आंतरिक व्यास
• बीसी: बोल्ट सर्कल
• एचडी: छेद का व्यास

स्लिप-ऑन फ्लैंज की मुख्य विशेषताएं:
कुछ महत्वपूर्ण विशेषताएं इस प्रकार हैं:
एक आकार सभी पाइप शेड्यूल के लिए फिट बैठता है।
फैब्रिकेटर स्लिप-ऑन फ्लैंज के लिए पाइप को लंबाई में अधिक आसानी से काट सकते हैं।
इस फ्लैंज की छोटी मोटाई बोल्टिंग छेदों के संरेखण को आसान बनाती है।
उच्च दबाव तापमान वाले वातावरण के लिए उन्हें आम तौर पर पसंद नहीं किया जाता है।
स्लिप-ऑन फ्लैंज के फायदे:
कम लागत वाली स्थापना
कटे हुए पाइप की सटीकता सुनिश्चित करने में कम समय लगता है
उन्हें संरेखित करना कुछ हद तक आसान है
स्लिप-ऑन फ्लैंज में कम हब होता है क्योंकि पाइप वेल्डिंग से पहले फ्लैंज में स्लाइड करता है
पर्याप्त ताकत प्रदान करने के लिए फ्लैंज को अंदर और बाहर दोनों तरफ वेल्ड किया जाता है
वे रिसाव को रोकते हैं
उत्पाद श्रृंखला-
आकार: 1/8" एनबी से 48"एनबी।
वर्ग: 150#, 300#, 400 #, 600#, 900#, 1500# और 2500 #।
स्टेनलेस स्टील स्लिप-ऑन फ्लैंज: ASTM A 182, A 240
ग्रेड: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, डुप्लेक्स स्टेनलेस स्टील UNS S31803, 2205, सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750
कार्बन स्टील स्लिप-ऑन फ्लैंज: ASTM A 105, ASTM A 181
अलॉय स्टील स्लिप-ऑन फ्लैंज: ASTM A 182, GR F1, F11, F22, F5, F9, F91
निकल अलॉय स्लिप-ऑन फ्लैंज: Monel 400 और 500, Inconel 600 और 625, Incolloy 800, 825, Hastelloy C22, C276
कॉपर अलॉय स्लिप-ऑन फ्लैंज: कॉपर, पीतल और गनमेटल
स्लिप-ऑन फ्लैंज मानक
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
बी.एस.: BS4504, BS4504, BS1560, BS10

उत्पाद श्रृंखला-
आकार: 1/8" एनबी से 48"एनबी।
वर्ग: 150#, 300#, 400 #, 600#, 900#, 1500# और 2500 #।
स्टेनलेस स्टील स्लिप-ऑन फ्लैंज: ASTM A 182, A 240
ग्रेड: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, डुप्लेक्स स्टेनलेस स्टील UNS S31803, 2205, सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750
कार्बन स्टील स्लिप-ऑन फ्लैंज: ASTM A 105, ASTM A 181
अलॉय स्टील स्लिप-ऑन फ्लैंज: ASTM A 182, GR F1, F11, F22, F5, F9, F91
निकल अलॉय स्लिप-ऑन फ्लैंज: Monel 400 और 500, Inconel 600 और 625, Incolloy 800, 825, Hastelloy C22, C276
कॉपर अलॉय स्लिप-ऑन फ्लैंज: कॉपर, पीतल और गनमेटल
स्लिप-ऑन फ्लैंज मानक
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
बी.एस.: BS4504, BS4504, BS1560, BS10

स्लिप ऑन वेल्ड फ्लैंज एसओएचएफएफ जेआईएस बी2220 - 1984 के साथ 5K 10K 16K 20K पेट्रोलियम के लिए

विनिर्देश:

प्रकार:       एसओएचएफएफ फ्लैंज
सामग्री:   एसएस400
मानक: जेआईएस बी2220-1984
दबाव: 5K, 10K, 16K, 20K
आकार:         15ए-1500ए
कोटिंग:   जंग-रोधी तेल, पीला पेंट, गैल्वनाइज्ड।



अक्सर पूछे जाने वाले प्रश्न
प्र: क्या आप ट्रेडिंग कंपनी हैं या निर्माता?
ए: हम निर्माता हैं
प्र: आपका डिलीवरी का समय कितना है?
ए: आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार होता है।
प्र: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?
ए: हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
प्र: आपके भुगतान की शर्तें क्या हैं?
ए: भुगतान=1000USD, 50% टी/टी अग्रिम में, शिपमेंट से पहले शेष राशि।
