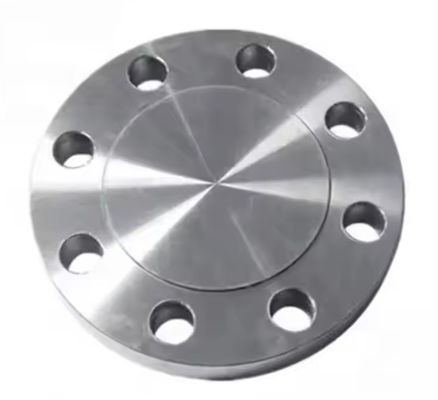

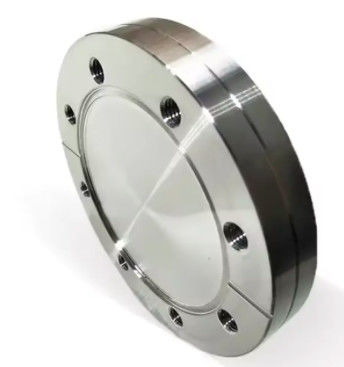

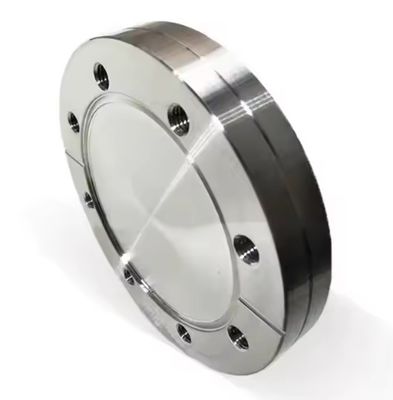

ब्लाइंड फ्लैंज ASME B 16.5/ASME B16.47 JISB2220 डुप्लेक्स स्टेनलेस स्टील फोर्ज्ड फ्लैंज ASTM A182 F60/F51/A182 F53

फ्लैंज (फ्लैंज) कनेक्शन दो पाइप, फिटिंग या उपकरण को जोड़ने के लिए होता है, पहले प्रत्येक को एक फ्लैंज डिस्क से ठीक करें, दो फ्लैंज डिस्क के बीच, फ्लैंज पैड जोड़ें, बोल्ट के साथ कसकर जोड़ें, कनेक्शन पूरा करें। कुछ पाइप फिटिंग और उपकरण में फ्लैंज होते हैं, जो फ्लैंज कनेक्शन से संबंधित होते हैं। फ्लैंज कनेक्शन पाइपलाइन निर्माण में एक महत्वपूर्ण कनेक्शन मोड है। फ्लैंज कनेक्शन का उपयोग करना आसान है, अधिक दबाव झेल सकता है। फ्लैंज्ड जोड़ों का औद्योगिक पाइपिंग में व्यापक रूप से उपयोग किया जाता है। घर में, पाइप का व्यास छोटा होता है, और दबाव कम होता है, फ्लैंज कनेक्शन दिखाई नहीं देता है। यदि आप बॉयलर रूम या उत्पादन स्थल पर हैं, तो फ्लैंज्ड पाइप और उपकरण हर जगह हैं।

कनेक्शन के अनुसार बट फ्लैंज, सॉकेट फ्लैंज, थ्रेडेड फ्लैंज, लूज फ्लैंज, स्लिप फ्लैंज उपलब्ध हैं।

स्लिप-ऑन फ्लैंज स्लिप-ऑन फ्लैंज पाइप फ्लैंज का एक लोकप्रिय प्रकार है। ये फ्लैंज के प्रकार हैं जो पाइपिंग के सिरे पर स्लाइड करते हैं और फिर वेल्ड किए जाते हैं। ये फ्लैंज कम दबाव वाले अनुप्रयोगों के लिए आदर्श हैं। इन्हें विभिन्न पाइपों में आसानी से फिट और वेल्ड किया जा सकता है। वेल्डिंग इन पाइपों की निर्माण लागत को कम करती है। ये विभिन्न आकारों और अनुप्रयोगों में उपलब्ध हैं। वेल्डिंग नेक फ्लैंज की तुलना में स्लिप-ऑन फ्लैंज को क्यों प्राथमिकता दी जाती है? कई उपयोगकर्ताओं के लिए, निम्नलिखित कारणों से स्लिप-ऑन फ्लैंज को वेल्डिंग नेक फ्लैंज की तुलना में प्राथमिकता दी जाती है: उनकी प्रारंभिक कम लागत के कारण। पाइप को लंबाई में काटने में कम सटीकता की आवश्यकता। असेंबली के संरेखण में अधिक आसानी। आंतरिक दबाव के तहत स्लिप-ऑन फ्लैंज की गणना की गई ताकत वेल्डिंग नेक फ्लैंज की लगभग दो-तिहाई होती है।

यह स्लिप-ऑन वेल्ड फ्लैंज JIS मानक के अनुसार है। यह जापान द्वारा बनाया गया एक फ्लैंज सिस्टम है। इस तरह के फ्लैंज में बहुत सारे विनिर्देश शामिल हैं, जैसे SOP, SPH, ब्लाइंड फ्लैंज, प्लेट फ्लैंज, वेल्डेड नेक फ्लैंज, आदि।

स्लिप-ऑन वेल्ड फ्लैंज पाइप पर स्लाइड किए जाते हैं और ताकत प्रदान करने और रिसाव को रोकने के लिए वेल्ड किए जाते हैं (आमतौर पर अंदर और बाहर दोनों तरफ)। स्लिप-ऑन फ्लैंज लागत के निचले सिरे पर होते हैं, और पाइप को लंबाई में काटने के लिए उच्च सटीकता की आवश्यकता नहीं होती है। इन SO फ्लैंज में कभी-कभी एक बॉस या हब हो सकता है, और पाइप या ट्यूब के लिए उपयुक्त बोर के साथ बनाया जा सकता है।

फ्लैंज की सामग्री कार्बन स्टील है। फ्लैंज पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़कर पाइपवर्क सिस्टम बना सकता है। यह मशीनरी, पेट्रोलियम, रासायनिक, जल, बिजली, जहाज निर्माण क्षेत्रों के पाइपिंग सिस्टम और उपकरणों में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला पाइप फिटिंग है।

माप लें:

• ओडी:बाहरी व्यास
• आईडी:आंतरिक व्यास
• बीसी:बोल्ट सर्कल
• एचडी:छेद व्यास

कुछ महत्वपूर्ण विशेषताएं इस प्रकार हैं:

• एक आकार सभी पाइप शेड्यूल के लिए फिट बैठता है।
• फैब्रिकेटर स्लिप-ऑन फ्लैंज के लिए पाइप को लंबाई में अधिक आसानी से काट सकते हैं।
• इस फ्लैंज की छोटी मोटाई बोल्टिंग छेदों के संरेखण को आसान बनाती है।
• उन्हें आम तौर पर उच्च दबाव तापमान वाले वातावरण के लिए पसंद नहीं किया जाता है।

• कम लागत वाली स्थापना
• कटे हुए पाइप की सटीकता सुनिश्चित करने में कम समय लगता है
• उन्हें संरेखित करना कुछ हद तक आसान है
• स्लिप-ऑन फ्लैंज में कम हब होता है क्योंकि पाइप वेल्डिंग से पहले फ्लैंज में स्लाइड करता है
• पर्याप्त ताकत प्रदान करने के लिए फ्लैंज को अंदर और बाहर दोनों तरफ वेल्ड किया जाता है
• वे रिसाव को रोकते हैं
