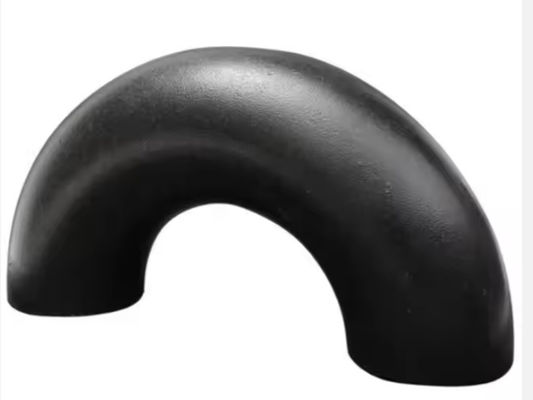

सैनिटरी स्टेनलेस स्टील कोहनी 180 डिग्री लघु ट्यूब अनुकूलित आकार औद्योगिक और खाद्य ग्रेड पाइपिंग के लिए कनेक्शन समाधान प्रदान करते हैं

304 स्टेनलेस स्टील पाइप फिटिंग का व्यापक रूप से उपयोग पेट्रोलियम उद्योग, रासायनिक उद्योग, निर्माण उद्योग और मशीनरी विनिर्माण उद्योग आदि में किया जाता है।

इस मानक के तहत सामग्री WP ग्रेड के रूप में नामित है, और प्रत्येक WP ग्रेड स्टेनलेस स्टील के लिए, पाइप फिटिंग की कई श्रेणियां शामिल हैं, यह इंगित करने के लिए कि एक निर्बाध या वेल्डेड संरचना का उपयोग किया जाता है।गैर-विनाशकारी परीक्षण विधियों और गैर-विनाशकारी परीक्षण (एनडीई) की सीमा को इंगित करने के लिए भी वर्गों के नाम का उपयोग किया जाता है।.

ताप उपचार

एच ग्रेड स्टील के लिए, समाधान एनीलिंग के लिए अलग-अलग समाधान गर्मी उपचार की आवश्यकता होती है। सभी पाइप फिटिंग को गर्मी उपचार की स्थिति में आपूर्ति की जानी चाहिए।सभी वेल्डिंग कार्य गर्मी उपचार से पहले किया जाना चाहिएऐसे फिटिंग जिन्हें सीधे समाधान से एनील्ड किए गए फोर्जिंग और बार स्टॉक से मशीनीकृत किया गया है, उन्हें फिर से एनील्ड करने की आवश्यकता नहीं है।

रासायनिक संरचना

The chemical composition of each cast or furnace steel shall be determined and shall comply with the chemical composition requirements for each grade of material listed in the chemical composition table.

खिंचाव गुण

पाइप फिटिंग सामग्रियों के तन्य गुण तन्य गुणों की आवश्यकताओं के अनुरूप होने चाहिए। परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार की जानी चाहिए।
तन्यता परीक्षण के लिए अनुदैर्ध्य या अनुप्रस्थ काटने के नमूने स्वीकार्य होने चाहिए।हालांकि तन्य गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए लम्बाई आवश्यकताओं को निर्दिष्ट करता हैइसके बजाय, यह इरादा है कि केवल संबंधित नमूनाओं के लिए लंबाई की आवश्यकताएं जो दिशा में लागू होती हैं, उपयुक्त हैं।

एएसटीएम ए४०३ मानक दायरा

मानक में ऑस्टेनिटिक स्टेनलेस स्टील मिश्र धातुओं के कई ग्रेड शामिल हैं और स्टील के ग्रेड को चिह्नित करने के लिए WP या CR उपसर्ग का उपयोग करता है,लागू एएसटीएम या एमएसएस आकार और नामित दबाव मानकों के आधार पर.

एएसटीएम ए 403 फोल्ड स्टील पाइप फिटिंग के लिए डिज़ाइन किया गया है, कास्ट पाइप फिटिंग उपयुक्त नहीं हैं। (ऑस्टेनिक स्टेनलेस स्टील कास्टिंग इन मानक, ए 351 / ए 351 एम, ए 743 / ए 743 एम और ए 744 / ए 744 एम में शामिल हैं।)

खिंचाव गुण

पाइप फिटिंग सामग्रियों के तन्य गुण तन्य गुणों की आवश्यकताओं के अनुरूप होने चाहिए। परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार की जानी चाहिए।
तन्यता परीक्षण के लिए अनुदैर्ध्य या अनुप्रस्थ काटने के नमूने स्वीकार्य होने चाहिए।हालांकि तन्य गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए लम्बाई आवश्यकताओं को निर्दिष्ट करता हैइसके बजाय, यह इरादा है कि केवल संबंधित नमूनाओं के लिए लंबाई की आवश्यकताएं जो दिशा में लागू होती हैं, उपयुक्त हैं।

ASTM A403 स्टेनलेस स्टील पाइप फिटिंग

एएसटीएम ए 403 स्टेनलेस स्टील पाइप फिटिंग दबाव पाइप के लिए फोर्गेड और रोल्ड ऑस्टेनिटिक स्टेनलेस फिटिंग की सामग्री को संदर्भित करता है। सामान्य ग्रेड WP304/L, WP316/L हैं।इनका उपयोग इंजीनियरिंग उद्योग जैसे कई क्षेत्रों में किया जा सकता है।, ऊर्जा रूपांतरण संयंत्र आदि।

• प्रारंभिक सामग्री रिपोर्ट से यह दर्शाया जाएगा कि पाइप फिटिंग सामग्री के गुण इस मानक की आवश्यकताओं को पूरा करते हैं,बशर्ते कि प्रारंभिक सामग्री का ताप उपचार पाइप फिटिंग सामग्री के समान हो.
• यदि प्रारंभिक सामग्री का परीक्षण नहीं किया गया है, या यदि प्रारंभिक सामग्री का ताप उपचार पाइप फिटिंग से अलग है,फिटिंग के निर्माता को तैयार पाइप फिटिंग की सामग्री पर प्रति भट्ठी स्टील कम से कम एक तन्यता परीक्षण करना चाहिए, और गर्मी उपचार की स्थिति प्रतिबिंबित पाइप फिटिंग की स्थिति के समान होनी चाहिए।

खिंचाव गुण

पाइप फिटिंग सामग्रियों के तन्य गुण तन्य गुणों की आवश्यकताओं के अनुरूप होने चाहिए। परीक्षण और रिपोर्ट A370 विधियों और परिभाषाओं के अनुसार की जानी चाहिए।
तन्यता परीक्षण के लिए अनुदैर्ध्य या अनुप्रस्थ काटने के नमूने स्वीकार्य होने चाहिए।हालांकि तन्य गुण तालिका अनुदैर्ध्य और अनुप्रस्थ नमूनों के लिए लम्बाई आवश्यकताओं को निर्दिष्ट करता हैइसके बजाय, यह इरादा है कि केवल संबंधित नमूनाओं के लिए लंबाई की आवश्यकताएं जो दिशा में लागू होती हैं, उपयुक्त हैं।

सार

यह विनिर्देश दबाव पाइप के अनुप्रयोगों के लिए फोर्ब्ड ऑस्टेनिटिक स्टेनलेस स्टील फिटिंग के लिए मानक को कवर करता है। फिटिंग के लिए सामग्री में फोर्जिंग, बार, प्लेट्स,या निर्बाध या वेल्डेड ट्यूबलर उत्पादोंफोर्जिंग या आकार देने के कामों को हथौड़ा मारने, दबाने, छेदने, बाहर निकालने, उलटने, रोलिंग, झुकने, फ्यूजन वेल्डिंग, मशीनिंग,या इन दो या अधिक कार्यों के संयोजन सेसभी फिटिंग्स को गर्मी उपचार से गुजरना होगा। रासायनिक और उत्पाद विश्लेषण किए जाएंगे और कार्बन, मैंगनीज, फास्फोरस, सल्फर, सिलिकॉन में आवश्यक रासायनिक संरचना के अनुरूप होंगे।क्रोमियममोलिब्डेनम और टाइटेनियम, फिटिंग सामग्री पर तनाव परीक्षण किया जाना चाहिए, जैसे कि कर्षण शक्ति और कर्षण शक्ति जैसे तन्य गुणों को निर्धारित करने के लिए।इस विनिर्देश के तहत आपूर्ति की जाने वाली फिटिंग को सतह विखंडन के लिए नेत्रहीन जांच की जानी चाहिए, सतह की जांच और यांत्रिक निशान।

1. दायरा

1. इस विनिर्देश में दबाव पाइप के अनुप्रयोगों के लिए गढ़े हुए स्टेनलेस स्टील फिटिंग शामिल हैं।
2. इस विनिर्देश में ऑस्टेनिटिक स्टेनलेस स्टील मिश्र धातुओं के कई ग्रेड शामिल हैं। ग्रेडों को एक उपसर्ग, WP या CR के साथ नामित किया गया है,लागू ASME या MSS आयामी और रेटिंग मानकों के आधार पर, क्रमशः
3. प्रत्येक WP स्टेनलेस ग्रेड के लिए, फिटिंग के कई वर्गों को कवर किया गया है, यह इंगित करने के लिए कि सीमलेस या वेल्डेड निर्माण का उपयोग किया गया था या नहीं।गैर विनाशकारी परीक्षण पद्धति और गैर विनाशकारी परीक्षा (एनडीई) की सीमा को इंगित करने के लिए भी वर्ग नामों का उपयोग किया जाता है।तालिका 1 इस विनिर्देश के अंतर्गत आने वाले सभी WP ग्रेड स्टेनलेस स्टील के लिए लागू फिटिंग वर्गों का एक सामान्य सारांश है। CR ग्रेड के लिए कोई वर्ग नहीं हैं।विशिष्ट आवश्यकताएं कहीं और शामिल हैं.
4. यह विनिर्देश इंच-पाउंड इकाइयों और एसआई इकाइयों दोनों में व्यक्त किया गया है। हालांकि, जब तक आदेश में लागू ′′M′′ विनिर्देश पदनाम (एसआई इकाइयां) निर्दिष्ट नहीं किया जाता है,सामग्री इंच-पाउंड इकाइयों में दी जानी चाहिए.
5. एसआई इकाइयों या इंच-पाउंड इकाइयों में दिए गए मूल्यों को अलग से मानक माना जाना चाहिए। पाठ के भीतर, एसआई इकाइयों को कोष्ठक में दिखाया गया है।प्रत्येक प्रणाली में दिए गए मूल्य सटीक समकक्ष नहीं हो सकते हैंइसलिए, प्रत्येक प्रणाली का उपयोग दूसरे से स्वतंत्र रूप से किया जाना चाहिए। दो प्रणालियों के मानकों को मिलाकर मानक के अनुरूप नहीं हो सकता है।
6. यह विनिर्देश कास्ट स्टील फिटिंग पर लागू नहीं होता है। ऑस्टेनिटिक स्टेनलेस स्टील कास्टिंग विनिर्देश A351/A351M, A743/A743M और A744/A744M में शामिल हैं।
