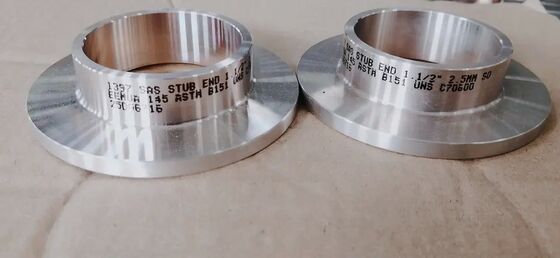

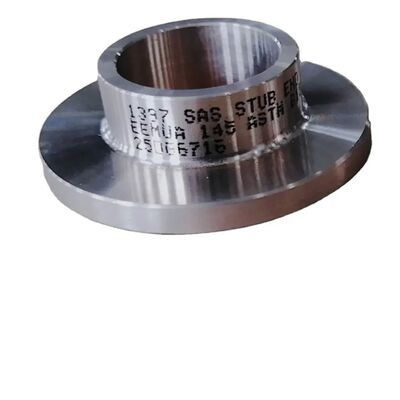

स्टेनलेस स्टील बट वेल्ड स्टब लंबे शॉर्ट लैप जॉइंट फोर्ज्ड पाइप फिटिंग एएसएमई को समाप्त करता है

स्टेनलेस स्टील बट वेल्ड स्टब अंत लंबे लघु लूप संयुक्त फोर्ज पाइप फिटिंग ASME

1उत्पाद का वर्णन

स्टेनलेस स्टील स्टब एंड अनिवार्य रूप से गैर-अभिन्न फ्लैंग्ड कनेक्शन एडाप्टर हैं। उनमें एक छोटा सीधा पाइप अनुभाग और एक अंत होता है जिसे ठंड-एक्सट्रूडेड या गर्म-स्पिन किया जाता है.यह उत्पाद स्वतंत्र रूप से उपयोग नहीं किया जाता है और इसे लैप जॉइंट फ्लैंग्स के साथ जोड़ा जाना चाहिए। ASME B16.9 और MSS SP-43 के अनुसार, उन्हें आमतौर पर लंबे पैटर्न और लघु पैटर्न में वर्गीकृत किया जाता है।लंबे पैटर्न उद्योग मानक है, जबकि शॉर्ट पैटर्न का उपयोग ज्यादातर स्थान-प्रतिबंधित वातावरण या पतली दीवार पाइप सिस्टम (जैसे, Sch 5S/10S) में किया जाता है।वे प्रकार ए (सीधे गर्दन वाले) में विभाजित हैं, प्रकार बी (घुमावदार संक्रमण), और प्रकार सी (अंतर्निहित फोर्ज्ड मोटी प्रकार) ।

2.उत्पाद अनुप्रयोग

1. संक्षारक मीडिया संचरण पाइपलाइनेंः मजबूत एसिड, क्षार, या समुद्र के पानी के वातावरण में, केवल स्टब अंत उच्च श्रेणी के स्टेनलेस स्टील (जैसे, 316L, 904L) से बने होने की आवश्यकता है,जबकि संभोग फ्लैंज जस्ती कार्बन स्टील हो सकता है, जोन में सामग्री का चयन करने में सक्षम बनाता है (मीडिया पक्ष पर संक्षारण विरोधी, संरचनात्मक पक्ष पर मानक) ।

2. बड़े व्यास के ऊर्ध्वाधर उपकरण के इनलेट/आउटलेटः टावर रिएक्टरों, हीट एक्सचेंजर और भंडारण टैंक नोजल में व्यापक रूप से उपयोग किया जाता है,बोल्ट छेद संरेखण के लिए घुमावदार बड़े फ्लैंग्स की महत्वपूर्ण स्थापना चुनौती को हल करना.

3. प्रक्रिया खंडों को नियमित रूप से विघटन और सफाई की आवश्यकता होती है: खाद्य, दवा और ठीक रासायनिक उद्योगों में रिएक्टरों के लिए डिस्चार्ज लाइनों में लागू किया जाता है,आंतरिक अवशेषों को बाहर निकालने और स्वच्छ स्वच्छता सुनिश्चित करने के लिए त्वरित असेंबलिंग की अनुमति देता है.

4. थर्मल रूप से संवेदनशील पाइपलाइनें: बड़े तापमान अंतर वाले भाप या उच्च तापमान वाले थर्मल तेल प्रणालियों के लिए उपयुक्त हैं।स्टब अंत और फ्लैंज के बीच मामूली रिक्ति कुछ अक्षीय थर्मल विस्तार विस्थापन तनाव अवशोषित.

3.उत्पाद लाभ

1. महत्वपूर्ण खरीद लागत बचतः वर्ग 300+ और बड़े बोर (DN≥200) अनुप्रयोगों के लिए,"सभी एसएस वेल्ड गर्दन निकला हुआ किनारा" के बजाय "एसएस स्टब एंड + कार्बन स्टील फ्लैंज" का उपयोग करने से सामग्री लागत में 30% ~ 50% की बचत हो सकती है.

2. वेल्डिंग तनाव और इंटरग्रैन्युलर संक्षारण को समाप्त करता है: गोद को ठंड-बनाया जाता है, जिसमें मीडिया के संपर्क में लोड-असर वेल्ड सीम नहीं होती है,पारंपरिक बट-वेल्ड फ्लैंग्स में पाए जाने वाले इंटरग्रैन्युलर जंग और तनाव जंग क्रैकिंग के जोखिमों से पूरी तरह से बचना.

3. शून्य टॉर्क ट्रांसमिशन संरक्षण: बोल्टों को कसते समय, टॉर्क लैप जॉइंट फ्लैंज पर कार्य करता है और सीधे पाइप को खींचने के बजाय स्टब अंत के पीछे स्थानांतरित हो जाता है।यह प्रभावी रूप से पतली दीवार पाइप की रक्षा करता हैउदाहरण के लिए, Sch 5S, Sch 10S) अत्यधिक टोक़ के कारण विरूपण से।

4. लचीला रखरखाव पहुंचः विघटन के बाद, गोद संयुक्त flange पाइप के साथ स्वतंत्र रूप से स्लाइड कर सकते हैं, वाल्व, उपकरणों,या पाइप अनुभाग बाद में गर्म काम या फिर से काटने की आवश्यकता के बिना.

5. उच्च परिशुद्धता वाले लैप सीलिंग फेस: लैप सतह को Ra 3.2 ~ 6.3μm खत्म करने के लिए परिशुद्धता-मशीन किया जा सकता है, जिसमें केंद्रित सर्जिंग से लैस है,जब सर्पिल वक्र गास्केट या पीटीएफई गास्केट के साथ जोड़ा जाता है तो शून्य रिसाव सील सुनिश्चित करना.

​

4मुख्य उत्पाद विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

1क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।

2.How long is your delivery time? आम तौर पर यह 5-10 दिन है अगर माल स्टॉक में है. या यह 15-20 दिन है अगर माल स्टॉक में नहीं है, यह मात्रा के अनुसार है.

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.

4. आपके भुगतान की शर्तें क्या हैं? भुगतान <=1000USD, 100% अग्रिम में. भुगतान>=1000USD, 50% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन.
