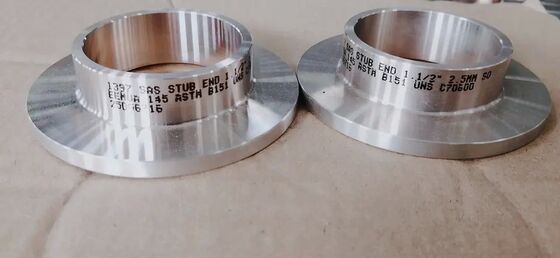

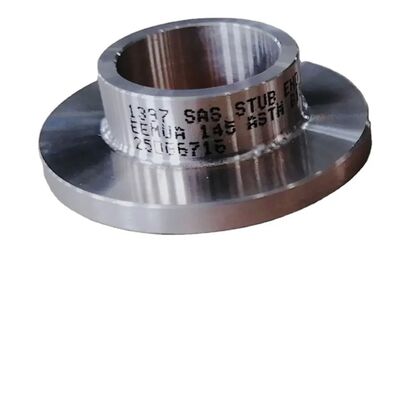

पेट्रोकेमिकल पाइप के लिए स्टेनलेस स्टील 304/316L लैप ज्वाइंट स्टब एंड बट वेल्ड फिटिंग

स्टेनलेस स्टील बट वेल्ड स्टब एंड्स लॉन्ग शॉर्ट लैप जॉइंट फोर्ज्ड पाइप फिटिंग ASME

1. उत्पाद विवरण

स्टेनलेस स्टील स्टब एंड्स महत्वपूर्ण ट्रांज़िशन फिटिंग हैं जो पाइप के सिरे को एक मानकीकृत फ्लैंज सीलिंग फेस में परिवर्तित करते हैं। इसका मुख्य मूल्य एक साधारण "फ्लैंज्ड शॉर्ट पाइप" होने में नहीं है, बल्कि लैप (फ्लेयर) की बनाने की प्रक्रिया में है। इन्हें दो निर्माण मार्गों में विभाजित किया गया है: सीमलेस (SMLS) - सीमलेस स्टील पाइप से अभिन्न रूप से निर्मित, जिसमें कोई अनुदैर्ध्य वेल्ड सीम नहीं है, एक सघन दानेदार संरचना की विशेषता है, जो उच्च दबाव और अत्यधिक संक्षारक स्थितियों के लिए उपयुक्त है; वेल्डेड (WELD) - स्टील प्लेटों से रोल-फॉर्म किया गया और वेल्ड किया गया, जो बड़े व्यास वाले कम दबाव वाले सिस्टम के लिए बेहतर लागत-प्रभावशीलता प्रदान करता है। दोनों प्रकारों के लिए, लैप के पीछे एक आर-एंगल या चैम्फर से सुसज्जित होता है जो लैप जॉइंट फ्लैंज के आंतरिक बोर से मेल खाता है, जिससे बोल्टिंग के दौरान समान फ्लैंज दबाव सुनिश्चित होता है और तनाव एकाग्रता बिंदु नहीं बनते हैं।

2.उत्पाद अनुप्रयोग

1. उच्च दबाव और उच्च तापमान भाप नेटवर्क: बिजली संयंत्रों में मुख्य भाप और पुन: गरम भाप पाइपों के इनलेट और आउटलेट पर उपयोग किया जाता है। स्टब एंड का बट-वेल्ड कनेक्शन फ्लैंज को सीधे पाइपों में वेल्ड करने की जगह लेता है, जिससे तापमान में भारी उतार-चढ़ाव के कारण फ्लैंज गर्दन पर थकान फ्रैक्चर को रोका जा सके।

2. गंभीर कंपन वाले पाइपिंग (रेसिप्रोकेटिंग कंप्रेसर): रेसिप्रोकेटिंग कंप्रेसर की इनलेट/आउटलेट लाइनों में उपयोग किया जाता है। चूंकि लैप जॉइंट फ्लैंज पाइप से मजबूती से वेल्ड नहीं किया गया है, यह कंपन से वेल्ड जोड़ों को होने वाले कतरनी क्षति को प्रभावी ढंग से बफर करता है।

3. प्रतिस्थापन योग्य "बलिदान अनुभाग": पंप इनलेट स्ट्रेनर, हीट एक्सचेंजर चैनल और अन्य उच्च क्षरण स्थानों पर उपयोग किया जाता है। स्टब एंड एक प्रतिस्थापन योग्य बलिदानी घटक के रूप में कार्य करता है, जो महंगे उपकरण निकायों के सेवा जीवन को बढ़ाता है।

4. सटीक उपकरण और नमूना ट्यूब शाखाएं: छोटे बोर (DN15~DN50) उपकरण शाखा लाइनों के लिए, लैप जॉइंट फ्लैंज के साथ स्टब एंड का उपयोग करने से सटीक उपकरण निकाय को स्वयं घुमाए बिना उपकरण के अभिविन्यास को आसानी से समायोजित किया जा सकता है।

​3. उत्पाद लाभ

1. 100% इंटरग्रेनुलर जंग जोखिम से बचाव: लैप अनुभाग से गुजरता हैसमाधान एनीलिंगठंड काम करने से अवशिष्ट तनाव को पूरी तरह से खत्म करने के लिए उपचार। चूंकि लैप फेस और आंतरिक बोर में कोई वेल्ड हीट-अफेक्टेड ज़ोन (HAZ) नहीं है, वे नाइट्रिक और एसिटिक एसिड जैसे इंटरग्रेनुलर जंग के प्रति संवेदनशील मीडिया में पूर्ण सुरक्षा लाभ प्रदान करते हैं।

2. सख्त आयामी श्रृंखला नियंत्रण: लैप का बाहरी व्यास और रूट त्रिज्या (रेडसिंग) एक ही डाई में परिशुद्धता से निर्मित होते हैं, जो मानक लैप जॉइंट फ्लैंज केकाउंटरबोर शोल्डरके साथ 100% फिट सुनिश्चित करते हैं, जिससे स्थापना के बाद फ्लैंज झुकाव के कारण ऑफ-सेंटर रिसाव को रोका जा सके।

3. पूरी तरह से पता लगाने योग्य NDT (गैर-विनाशकारी परीक्षण): सभी बट-वेल्ड बेवल एंड्स और लैप अनुभागों से गुजरते हैंतरल प्रवेशक (PT) या चुंबकीय कण (MT)शिपमेंट से पहले निरीक्षण। वेल्डेड स्टब एंड्स के अनुदैर्ध्य सीम से गुजरते हैंरेडियोग्राफिक परीक्षण (RT)यह सुनिश्चित करने के लिए कि कोई आंतरिक दरार, छिद्र या स्लैग समावेशन न हो।

4. अनुकूलित दीवार मोटाई संक्रमण डिजाइन: बट-वेल्ड एंड पर दीवार की मोटाई कनेक्टिंग पाइप (समान आईडी) के साथ समतल होती है, जिससे अशांति और भंवर मृत क्षेत्र समाप्त हो जाते हैं, प्रवाह-त्वरित जंग कम हो जाती है, साथ ही प्रीहीटिंग और पोस्ट-वेल्ड हीट ट्रीटमेंट की सुविधा भी मिलती है।

5. उच्च ऑन-साइट वेल्ड मरम्मत दर: पाइपलाइन से कनेक्ट करते समय केवल एक परिधीय बट वेल्ड की आवश्यकता होती है, जिससे वेल्ड नेक फ्लैंज की तुलना में दो फिलेट वेल्ड की आवश्यकता समाप्त हो जाती है। यह वेल्डिंग कार्यभार को 40% से अधिक कम करता है और 100% पूर्ण प्रवेश प्राप्त करना बहुत आसान बनाता है।

​

4. मुख्य उत्पाद विनिर्देश
