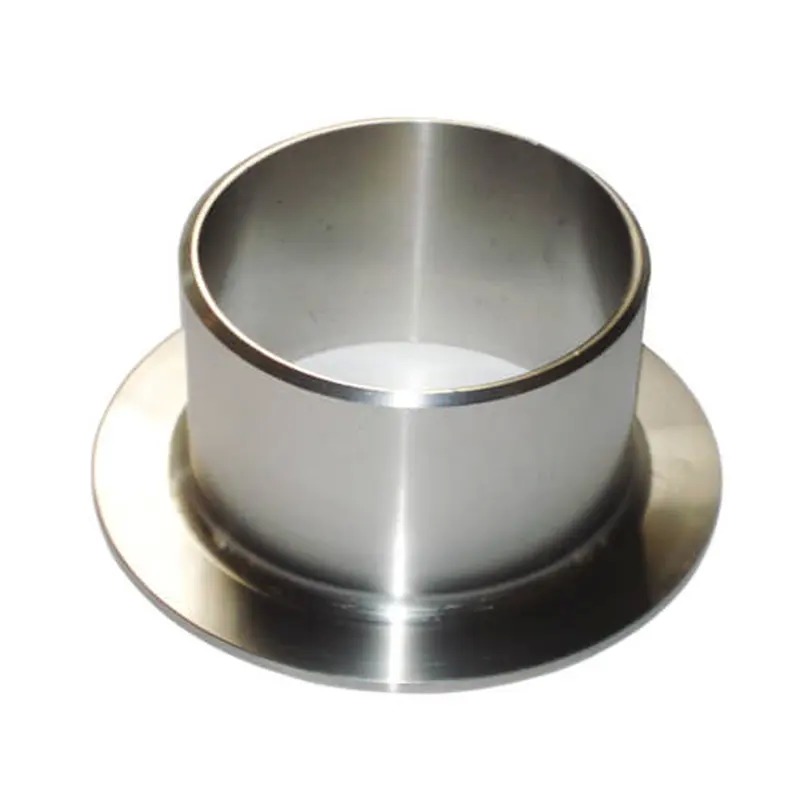

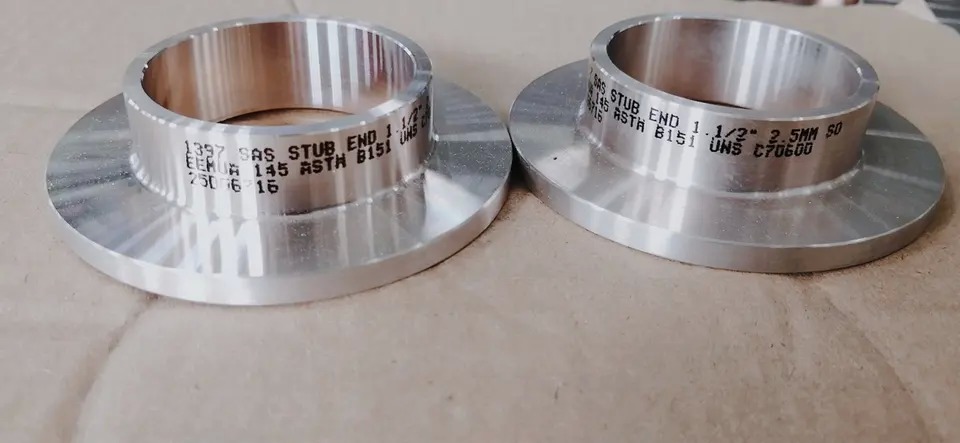

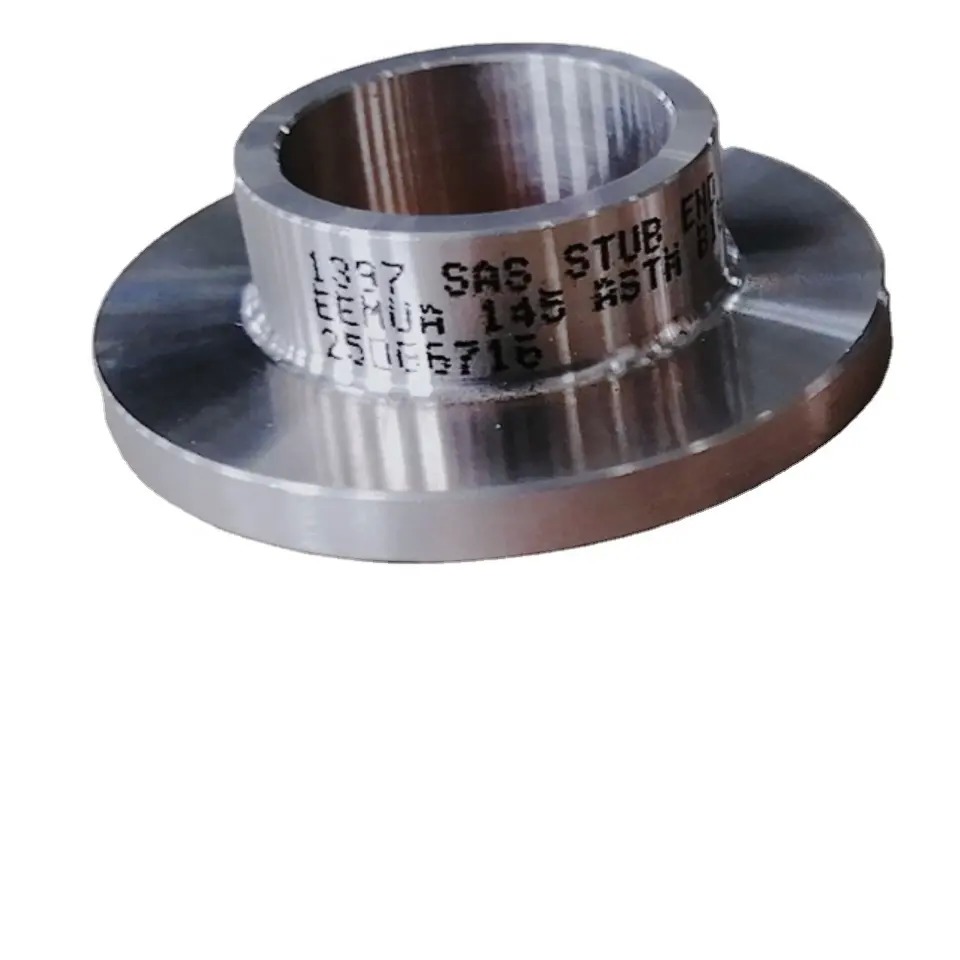

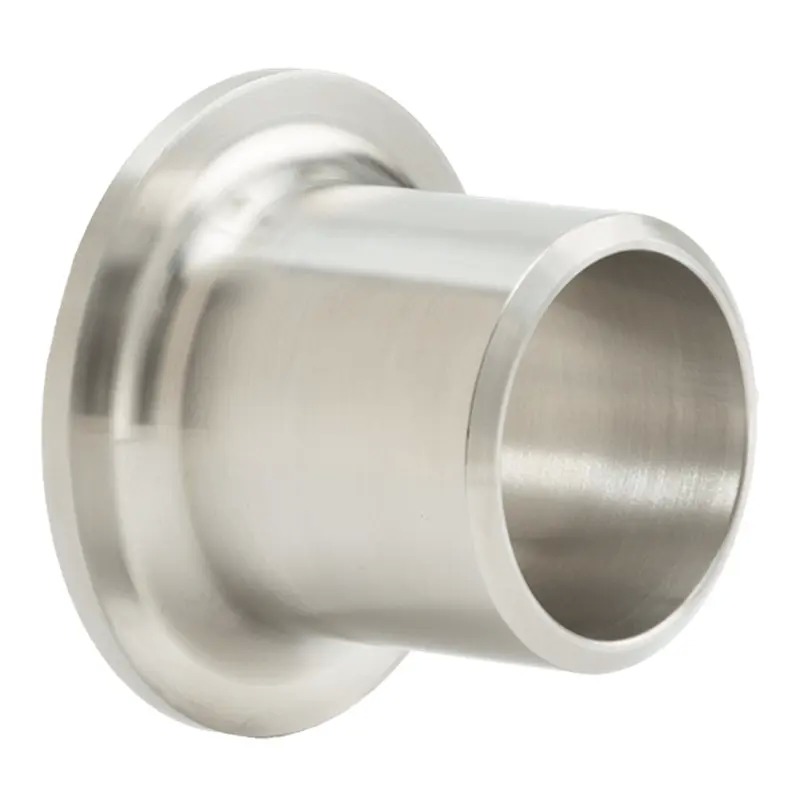

ASTM A403 316L स्टेनलेस स्टील स्टब ASME B16.9 लैप जॉइंट को समाप्त करता है
उत्पाद विवरण
| प्रोडक्ट का नाम | ASTM A403 316L स्टेनलेस स्टील स्टब ASME B16.9 लैप जॉइंट को समाप्त करता है | तकनीक | ढलाई |
|---|---|---|---|
| संसाधन विधि | कोल्ड रोल्ड और एनील्ड | प्रकार | अस्पष्ट समाप्ति |
| अधिकतम सतत संचालन वोल्टेज (यूसी) | निर्बाध | मोटाई | अनुसूची 5s, अनुसूची 10s, अनुसूची 40s, अनुसूची 80s |
| खत्म करना | अचार, पॉलिश | विनिर्माण प्रक्रिया | पुश, प्रेस, फोर्ज, कास्ट, आदि। |
| अंत प्रकार | छोटा पैटर्न, लंबा पैटर्न | दीवार की मोटाई | SCH5S ~ XXS |
| दबाव | 3000LB, 6000LB, 9000LB | सतह का उपचार | पिकलिंग, पॉलिशिंग, सैंडब्लास्टिंग |
| सामग्री | स्टेनलेस स्टील (आमतौर पर SS304, SS316) | अंत प्रकार | बट वेल्ड अंत |
| ईमेल | andyhuang@cnjdgy.com | दाब मूल्यांकन | 3000/6000/9000 पीएसआई |
| प्रमुखता देना | एएसटीएम ए 403 स्टेनलेस स्टील स्टब अंत,316L लैप जॉइंट स्टब एंड्स,ASME B16.9 स्टेनलेस स्टील फिटिंग |
||
उत्पाद विवरण
एएसटीएम ए403 316L स्टेनलेस स्टील स्टब एंड्स एएसएमई बी16.9 लैप जॉइंट
1. उत्पाद विवरण
स्टेनलेस स्टील स्टब एंड्स, जिन्हें इंजीनियरिंग में "लैप जॉइंट स्टब एंड्स" या "वॉन रोल-टाइप फ्लैंज्ड पाइप एंड्स" के रूप में भी जाना जाता है, अनिवार्य रूप से तनाव-डीकपल्ड पाइपिंग कनेक्शन तत्व हैं। संरचनात्मक रूप से, वे "दबाव-बनाए रखने वाले सीलिंग फ़ंक्शन" को "बोल्ट-फास्टनिंग फ़ंक्शन" से अलग करते हैं: स्टब एंड मीडिया दबाव, जंग और क्षरण का सामना करता है, जबकि लैप जॉइंट फ्लैंज रिंग विशेष रूप से बोल्ट फास्टनिंग लोड प्रदान करता है। यह डिज़ाइन सुनिश्चित करता है कि पाइपिंग सिस्टम अत्यधिक तापमान अंतर या यांत्रिक कंपन का अनुभव करने पर वेल्ड तनाव और फ्लैंज सीलिंग तनाव एक दूसरे पर सुपरइम्पोज़ या हस्तक्षेप न करें। उत्पादों का निर्माण तीन प्रमुख वैश्विक मानक प्रणालियों के अनुसार किया जाता है: अमेरिकी (एएसएमई बी16.9 / एमएसएस एसपी-43), जर्मन (डीआईएन एन 1092-1 / डीआईएन 2673), और जापानी (जेआईएस बी2311 / बी2220), जो विविध निर्यात और घरेलू इंजीनियरिंग परियोजनाओं में निर्बाध एकीकरण को सक्षम करते हैं। बिंदु।
2.उत्पाद अनुप्रयोग
यह उत्पाद विशेष रूप से निम्नलिखित चार विशिष्ट चरम सेवा स्थितियों और विशेष परिदृश्यों के लिए इंजीनियर किया गया है:
-
क्रायोजेनिक और अल्ट्रा-लो तापमान पाइपलाइन (-196℃ एलएन₂/एलएनजी के लिए): एलएनजी प्राप्त करने वाले टर्मिनलों और एयर सेपरेशन यूनिट लिक्विड नाइट्रोजन ट्रांसफर लाइनों में उपयोग किया जाता है। ऑस्टेनिटिक स्टेनलेस स्टील स्टब एंड कम तापमान पर उत्कृष्ट प्रभाव कठोरता बनाए रखते हैं। जब लैप जॉइंट फ्लैंज के साथ जोड़ा जाता है, तो वे ठंडे संकुचन के कारण होने वाले बड़े अक्षीय संकुचन की प्रभावी ढंग से भरपाई करते हैं, जिससे भंगुर फ्रैक्चर को रोका जा सके।
-
उच्च-तापमान भारी तेल और भाप-ट्रेस वाली लाइनें (≥400℃): रिफाइनरी वायुमंडलीय/वैक्यूम आसवन इकाइयों और उत्प्रेरक क्रैकिंग उच्च-तापमान हाइड्रोकार्बन गैस लाइनों में उपयोग किया जाता है। लॉन्ग-पैटर्न स्टब एंड बट-वेल्ड को उच्च-तापमान लैप तनाव क्षेत्र से दूर रखते हैं, जिससे उच्च-तापमान क्रीप के कारण फ्लैंज सीलिंग फेस की विफलता को रोका जा सके।
-
उच्च-क्षरण और ठोस-असर वाली स्लरी पाइपलाइन: खनन और धातु विज्ञान स्लरी परिवहन और डिसल्फराइजेशन चूना पत्थर स्लरी परिसंचरण लाइनों में उपयोग किया जाता है। स्टब एंड के चिकने आंतरिक बोर में कोई वेल्ड उभार नहीं होता है, जिससे स्लरी जमाव और स्थानीयकृत भंवर क्षरण समाप्त हो जाता है। पहनने के बाद, केवल स्टब एंड को बदलने की आवश्यकता होती है, न कि महंगी बड़ी-बोर वाली फ्लैंज को।
-
अल्ट्रा-हाई वैक्यूम सिस्टम (≤10⁻⁵ Pa): सेमीकंडक्टर और फोटोवोल्टिक उद्योग वैक्यूम चैंबर निकासी लाइनों में उपयोग किया जाता है। लैप सीलिंग फेस अल्ट्रा-फिनिश्ड है और अल्ट्रा-हाई वैक्यूम के तहत अत्यंत कम आउटगैसिंग दर और रिसाव दर प्राप्त करने के लिए ऑक्सीजन-मुक्त तांबे के गैस्केट या धातु सी-रिंग के साथ जोड़ा जाता है।
3. उत्पाद लाभ
| इंजीनियरिंग बिंदु | यह उत्पाद समाधान |
| विभिन्न धातु वेल्डिंग मुद्दे | एसएस पाइप को सीएस फ्लैंज में सीधे वेल्ड करने की आवश्यकता को समाप्त करता है। बस दोनों सामग्रियों को अलग-अलग खरीदें और बोल्ट के माध्यम से यांत्रिक रूप से कनेक्ट करें, जिससे विभिन्न धातु वेल्ड सीम पर गैल्वेनिक जंग और भंगुरता के जोखिमों से पूरी तरह बचा जा सके। |
| बड़ी-बोर वाली फ्लैंज को साइट पर गर्म-मोड़ा नहीं जा सकता | लैप जॉइंट फ्लैंज पाइप से स्वतंत्र रूप से घूमता है। स्थापना के लिए हीटिंग या बड़ी-बोर वाली पाइपों की समग्र होस्टिंग/मोड़ने की आवश्यकता नहीं होती है। बस बोल्ट को केंद्र में संरेखित करने के लिए फ्लैंज रिंग को घुमाएं, जिससे स्थापना के मैन-घंटे में भारी कमी आती है। |
| अपर्याप्त अक्षीय थर्मल मुआवजा | आरक्षित फिट क्लीयरेंस (आमतौर पर 1~2 मिमी) पाइप को अक्षीय दिशा में स्वतंत्र रूप से स्लाइड करने की अनुमति देता है, जो एक सरलीकृत के रूप में कार्य करता हैअक्षीय विस्तार जोड़, विस्तार लूप या धातु बेलोज़ कंपन्सेटर पर निर्भरता कम करता है। |
| अत्यधिक उपकरण नोजल लोड | चूंकि कोई बेंडिंग मोमेंट प्रसारित नहीं होता है (लैप जॉइंट फ्लैंज वेल्डेड नहीं होता है), पाइप डेडवेट या थर्मल विस्तार से बड़े बेंडिंग मोमेंट सीधे उपकरण नोजल में स्थानांतरित नहीं होते हैं, जिससे पंप और कंप्रेसर इनलेट/आउटलेट नोजल को ओवरलोड फ्रैक्चर से प्रभावी ढंग से बचाया जा सके। |
| कम इन्वेंटरी टर्नओवर दक्षता | एक फ्लैंज रिंग आकार (जैसे, पीएन16/क्लास 150) को मानकीकृत करें और विभिन्न सामग्रियों (304/316L/डुप्लेक्स) में केवल स्टब एंड्स का स्टॉक करें। यह "एक रिंग कई सामग्रियों में फिट" लचीली रिलीज रणनीति प्राप्त करता है। |
4. मुख्य उत्पाद विनिर्देश
| पैरामीटर आयाम | यूएस मानक (एएसएमई) | जर्मन/यूरोपीय (डीआईएन/एन) | जापानी (जेआईएस) | हमारे कारखाने चयन की सिफारिशें |
| आयाम मानक | एएसएमई बी16.9 / बी16.28 | डीआईएन 2616 / एन 12560-3 | जेआईएस बी2311 / बी2312 | अमेरिका निर्यात के लिए एएसएमई को प्राथमिकता दें; यूरोपीय परियोजनाओं के लिए डीआईएन |
| लैप ओडी (ए) सहनशीलता | ±1.6 मिमी (एनपीएस ½~48) | ±2.0 मिमी (डीएन15~1200) | ±2.0 मिमी (15ए~600ए) | जब मिश्रित हो, तो "डीएन/पीएन" लेबलिंग द्वारा मिलान को प्राथमिकता देंदीवार की मोटाई प्रणालीएसएच 5एस / 10एस / 40एस / 80एस |
| श्रृंखला 1 / श्रृंखला 2 (पीएन-आधारित) | एसटीडी / एक्सएस / एक्सएक्सएस | ड्राइंग एसएच या मिमी दीवार की मोटाई द्वारा सख्ती से खरीदें; सिस्टम को मिश्रित न करें | दबाव-तापमान रेटिंग | मिलान फ्लैंज द्वारा सीमित, क्लास 150~2500 |
| मिलान फ्लैंज द्वारा सीमित, पीएन 6 ~ पीएन 400 | मिलान फ्लैंज द्वारा सीमित, 10K ~ 40K | उच्च-तापमान (>350℃) के लिए, डी-रेट करें; एएसएमई बी16.5 परिशिष्ट देखें | लैप रूट फिलेट त्रिज्या (महत्वपूर्ण) | आर ≥ 3.0 मिमी (चिकना संक्रमण) |
| आर ≥ 3.0 मिमी (एएसएमई के समान) | आर ≥ 2.5 मिमी (थोड़ा तेज) | बहुत छोटा आर | तनाव एकाग्रता का कारण बनता है; ऑर्डर करने से पहले टूलिंग की पुष्टि करें | मिलान फ्लैंज आईडी क्लीयरेंसलगभग। स्टब ओडी से 1.6 मिमी बड़ा |
| लगभग। स्टब ओडी से 2.0 मिमी बड़ा | लगभग। स्टब ओडी से 1.5 मिमी बड़ा | अपर्याप्त क्लीयरेंस उच्च-तापमान सीज़निंग का कारण बनता है; अत्यधिक विलक्षणता का कारण बनता है | एनडीई (गैर-विनाशकारी परीक्षा) स्तर | वैकल्पिक पीटी/एमटी; मांग पर आरटी |
| अनिवार्य पीटी/एमटी (डीआईएन एन 10204 3.1 प्रमाण पत्र) | पीटी अनिवार्य | महत्वपूर्ण मामलों के लिए, "100% यूटी मोटाई सत्यापन" जोड़ें | लैप थिनिंग की जांच करने के लिए | सामग्री प्रभाव परीक्षण तापमान-29℃ (गैर-अनिवार्य लेकिन अनुशंसित)-20℃ / -40℃ (एन 13445 अनिवार्य) |
| -10℃ / -20℃ | एलएनजी परियोजनाओं के लिए -196℃ कम-तापमान प्रभाव परीक्षण रिपोर्ट की आवश्यकता होनी चाहिए | अक्सर पूछे जाने वाले प्रश्न | 1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं। | 2. आपका डिलीवरी का समय कितना है? आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार होता है। |
3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
4. आपके भुगतान की शर्तें क्या हैं? भुगतान
≤1000USD, 100% अग्रिम में। भुगतान>
=1000USD, 50% टी/टी अग्रिम में, शिपमेंट से पहले शेष राशि।
