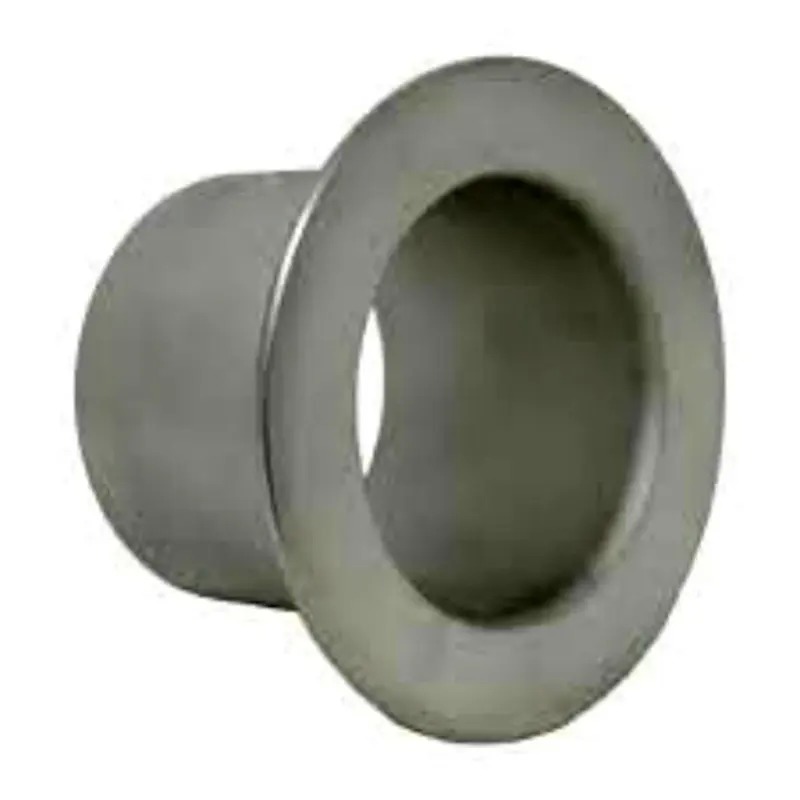

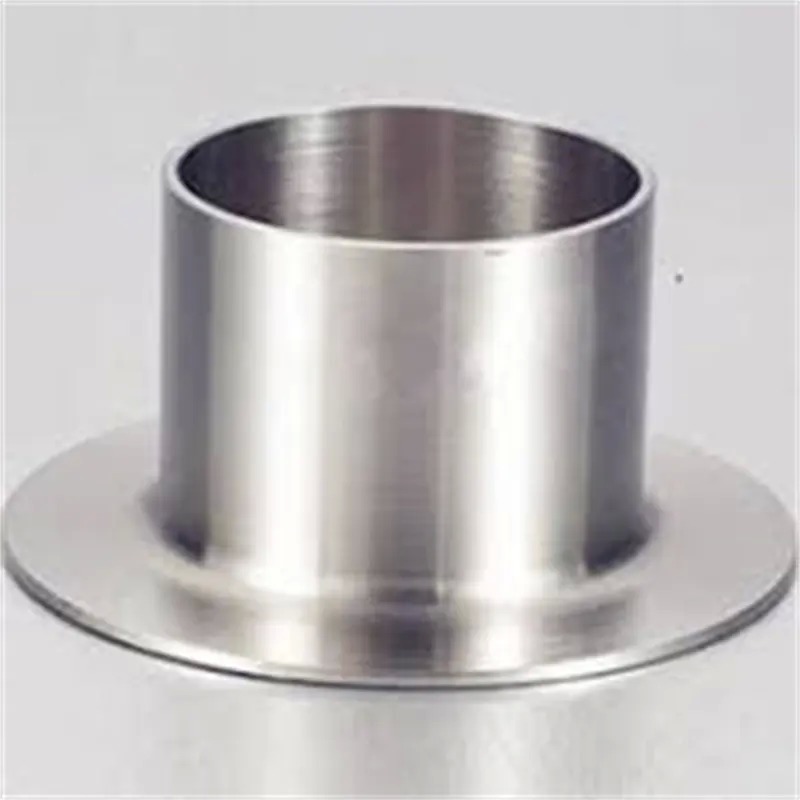

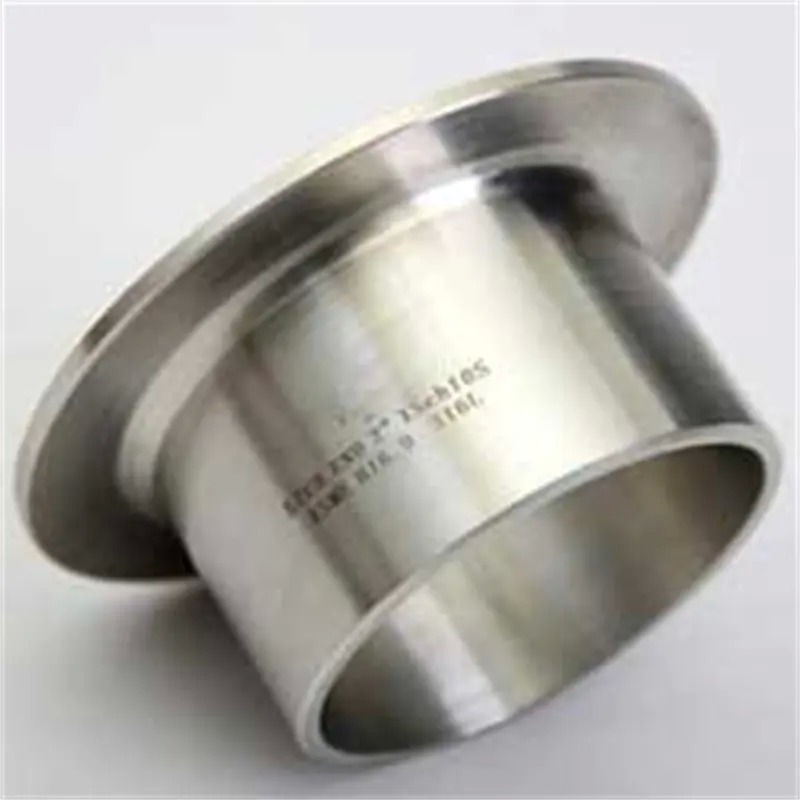

स्टेनलेस स्टील लंबा पैटर्न स्टब एंड बट वेल्ड ASME B16.9 फिटिंग

स्टेनलेस स्टील लंबे पैटर्न स्टब अंत बट वेल्ड ASME B16.9 फिटिंग

1उत्पाद का वर्णन

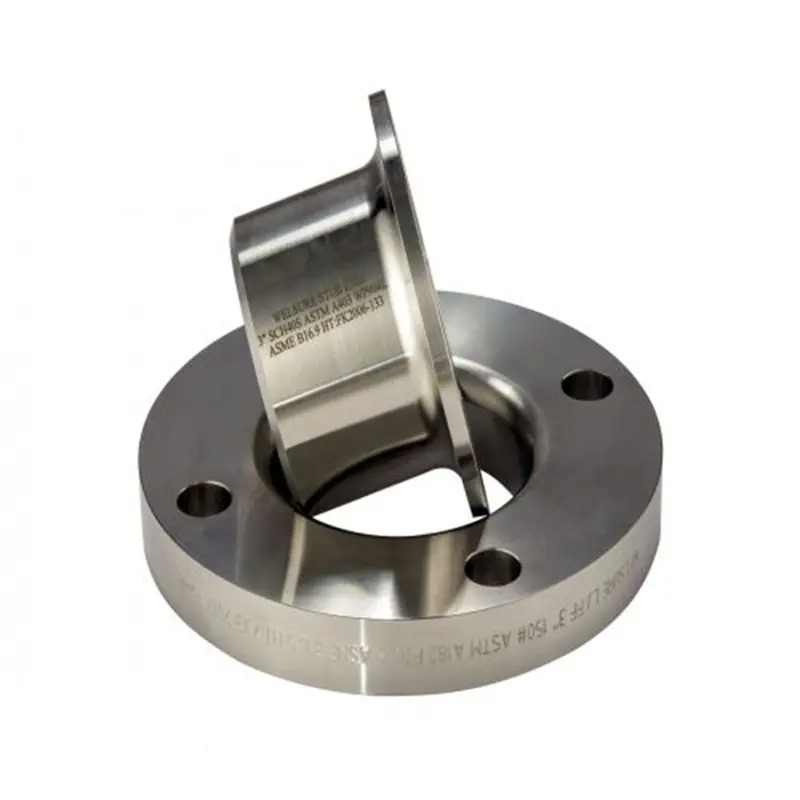

स्टेनलेस स्टील स्टब एंड पाइप अंत घटकों विशेष रूप से तेजी से साइट पर विधानसभा और सुविधाजनक भविष्य के रखरखाव के लिए डिजाइन कर रहे हैं। एक फ्लेर्ड गोद अंत के साथ एक छोटी पाइप शरीर से मिलकर,वे एक "घटनीय, घुमावदार, और विनिमेय" फ्लैंज कनेक्शन जोड़ी जब लैप संयुक्त फ्लैंज के साथ मिलान किया जाता है। उत्पाद पहले से ही गठित लैप के साथ कारखाने से बाहर निकलता है, समाधान-एनील,और सीलिंग चेहरे सटीक खत्म. साइट पर, इसे पाइप सिस्टम के साथ एकीकृत करने के लिए केवल एक एकल बट वेल्ड की आवश्यकता होती है। पारंपरिक वेल्ड नेक फ्लैंग्स की तुलना में, यह साइट पर सटीक काटने की कठिनाई को काफी कम करता है,बिभलिंग, और बड़े छेद वाले पाइपों के लिए उच्च ऊंचाई पर संरेखण वेल्डिंग, जिससे यह विशेष रूप से तंग कार्यक्रम वाली परियोजनाओं, सीमित स्थापना स्थानों, या भविष्य में लगातार ओवरहाल के साथ अनुप्रयोगों के लिए उपयुक्त है।

2.उत्पाद अनुप्रयोग

यह उत्पाद विशेष रूप से निम्नलिखित चार विशिष्ट इंजीनियरिंग परिदृश्यों के लिए उपयुक्त है:

1. उच्च ऊंचाई और सीमित अंतरिक्ष संचालन: पाइप रैक के ऊपरी स्तरों या उपकरण के बीच में जहां उठाना मुश्किल है, केवल हल्के वजन वाले फ्लैंज रिंग को स्टब अंत पर फिसलने और बोल्ट करने की आवश्यकता होती है।कोई भारी अभिन्न फ्लैंज उठाने की आवश्यकता नहीं है, ऊंचाई पर काम करने से जुड़े सुरक्षा जोखिमों को काफी कम करता है।

2. स्ट्रेनर्स और हीट एक्सचेंजर्स का लगातार खोलना/साफ करना: रासायनिक संयंत्र के प्री-पंप सिलाई और हीट एक्सचेंजर चैनल कनेक्शन में यह उत्पाद तेजी से अलग करने की अनुमति देता है,कोक्स्ड जमा को नियमित रूप से हटाने या फिल्टर तत्वों को बदलने के लिए परिचालन आवश्यकताओं को पूरा करना.

3. पाइप रैक अंत और उपकरण नोजल पर लचीले संक्रमण खंड: बड़े कंप्रेसर और टरबाइन इनलेट/आउटलेट लाइनों को जोड़ने के लिए प्रयोग किया जाता है। लैप संयुक्त फ्लैंज की मामूली रिक्ति उपकरण संचालन के दौरान मामूली कंपन विस्थापन को अवशोषित करती है,कठोर कनेक्शन के कारण होने वाले इंटरफ़ेस क्षति को रोकना.

4. अस्थायी पाइपलाइनों और कमीशन लाइनों की त्वरित असेंबली: परियोजना के चालू करने के चरणों के दौरान, अक्सर बदलती अस्थायी लाइनों को स्टब एंड और लैप जॉइंट फ्लैंग्स का उपयोग करके जल्दी से इकट्ठा और विघटित किया जा सकता है।फिटिंग का पुनः उपयोग कई स्थानों पर किया जा सकता है, एकमुश्त पूंजीगत व्यय को कम करता है।

3.उत्पाद लाभ

4.उत्पाद कार्य

1. साइट पर फिट-अप सहिष्णुता और ठीक-सुधार कार्य: स्टब अंत के सीधे पाइप अनुभाग में एक निश्चित लंबाई की अनुमति है। पाइप प्रीफैब्रिकेशन से संचित लंबाई त्रुटियों को अवशोषित करने के लिए साइट पर फिट-अप को थोड़ा ट्रिम करने की अनुमति देता है,फ्लैंज चेहरे और उपकरण नोजल के बीच तनाव मुक्त संरेखण सुनिश्चित करना.

2. समान बोल्टिंग बल ट्रांसमिशन और कुशनिंग फ़ंक्शन: गोद के पीछे घुमावदार संक्रमण सतह समान रूप से पूरे सील परिधि पर बोल्ट पूर्व-तनाव वितरित करता है, स्थानीय अति-संपीड़न और गास्केट पतन को रोकता है। इस बीच,पीछे के कंधे और फ्लैंज छेद के बीच फिट रिक्ति माइक्रो-कशनिंग प्रदान करता है, जो वेल्ड पर झटके के भार के प्रत्यक्ष प्रभाव को कम करता है।

3. पाइप सिस्टम के लिए ऑन-लाइन निरीक्षण विंडो फ़ंक्शन: लैप जॉइंट फ्लैंज को डिस्कनेक्ट करने के बाद, स्टब एंड और पाइप की दीवार के अंदर सीधे निरीक्षण के लिए उजागर किया जा सकता है।अस्थायी निरीक्षण बंदरगाह, आंतरिक संक्षारण या स्केलिंग स्थितियों की बोरेस्कोप जांच की अनुमति देता है।

4. तेजी से पाइपिंग अलगाव और अंधा प्लेट सम्मिलन समारोह: जब पाइप सेक्शन के अस्थायी पृथक्करण की आवश्यकता होती है, तो एक पैडल क्लैंप सीधे स्टब एंड लैप फेस और लैप जॉइंट फ्लैंज के बीच डाला जा सकता है,अतिरिक्त पाइप काटने के बिना तेजी से प्रक्रिया अलगाव प्राप्त करना.
