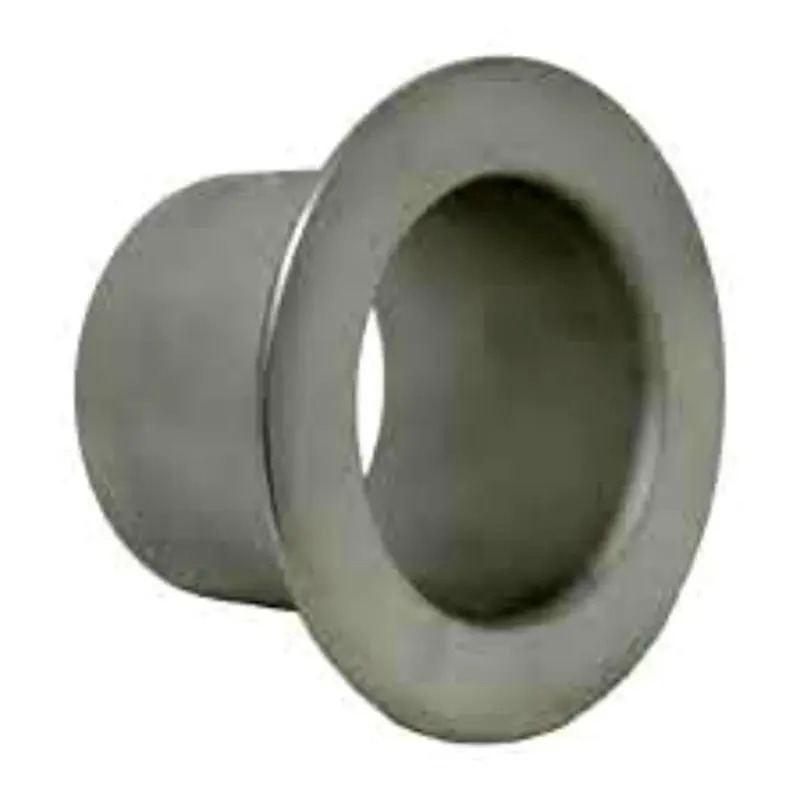

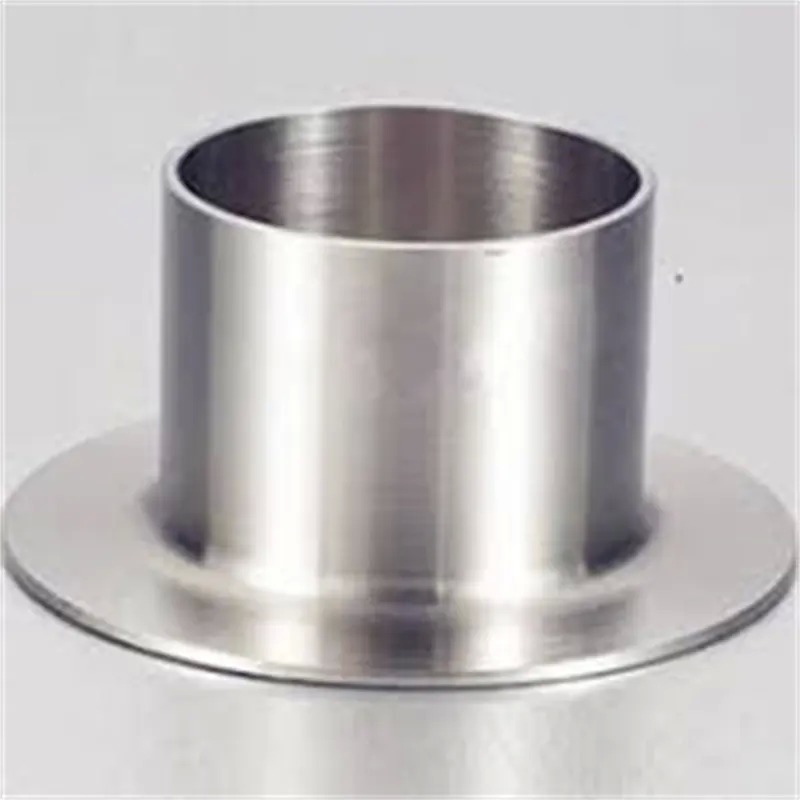

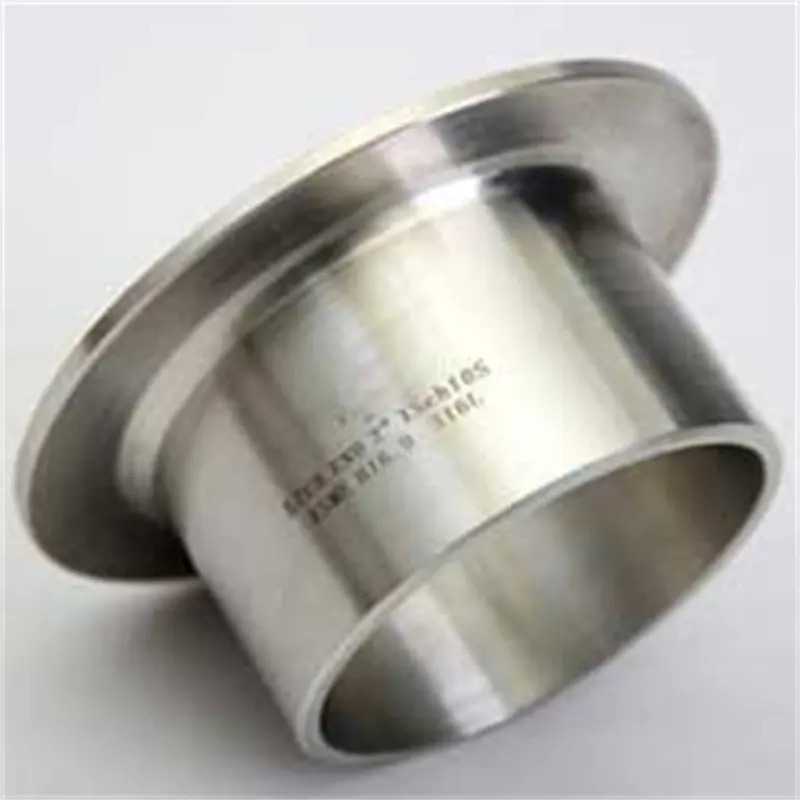

एमएसएस एसपी-43 स्टेनलेस स्टील स्टब एंड्स शॉर्ट पैटर्न लैप जॉइंट 316एल

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
उत्पत्ति के प्लेस शंघाई, चीन
ब्रांड नाम TOBO
प्रमाणन ISO/TUV/SGS
मॉडल संख्या स्टेनलेस स्टील स्टब समाप्त होता है
न्यूनतम आदेश मात्रा 1 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण मानक शिपिंग पैकेज
प्रसव के समय 15-30 कार्यदिवस
भुगतान शर्तें टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 10 टन / माह
उत्पाद विवरण
प्रोडक्ट का नाम एमएसएस एसपी-43 स्टेनलेस स्टील स्टब एंड्स शॉर्ट पैटर्न लैप जॉइंट 316एल मानक एएसएमई बी16.9 / एमएसएस एसपी-43
सामग्री ग्रेड यूएनएसएस31803 ईमेल andyhuang@cnjdgy.com
संक्षारण प्रतिरोध उत्कृष्ट समाप्त होता है बेवेल्ड, सादा
सतह अचार बनाने का समाधान सामग्री स्टेनलेस स्टील (आमतौर पर SS304, SS316, SS316L)
तकनीक ठंडे में निर्मित मॉडल सुन्न 1/2
दबाव वर्ग 150#, 300#, 600#, 900#, 1500#, 2500# अंत प्रकार बट वेल्ड अंत
पैकिंग लकड़ी का केस मानकों एएसएमई बी16.9, एमएसएस एसपी-43
अधिकतम सतत संचालन वोल्टेज (यूसी) निर्बाध रूप दीर्घ त्रिज्या, लघु त्रिज्या, लघुकरण
प्रमुखता देना

MSS SP-43 स्टेनलेस स्टील स्टब एंड्स

,

316L लैप जॉइंट स्टब एंड्स

,

शॉर्ट पैटर्न स्टेनलेस स्टब एंड्स
एक संदेश छोड़ें
उत्पाद विवरण

MSS SP-43 स्टेनलेस स्टील स्टब एंड्स शॉर्ट पैटर्न लैप जॉइंट 316L



1. उत्पाद विवरण

स्टेनलेस स्टील स्टब एंड्स (जिन्हें लैप जॉइंट स्टब एंड्स भी कहा जाता है) पाइप फिटिंग हैं जो पाइप सिरों को फ्लैंज्ड कनेक्शन चेहरों में परिवर्तित करते हैं। वे एक सीधे पाइप अनुभाग और एक सिरे पर एक flared lap से बने होते हैं। लैप फेस सीलिंग सतह के रूप में कार्य करता है, जबकि पीछे का कंधा लैप जॉइंट फ्लैंज से फास्टनिंग लोड वहन करता है। उत्पाद में फ्लैंज शामिल नहीं है और इसे लैप जॉइंट फ्लैंज के साथ जोड़ा जाना चाहिए। सामग्री में 304/304L, 316/316L, डुप्लेक्स स्टेनलेस स्टील और निकल-आधारित मिश्र धातु शामिल हैं। पीछे की समोच्च के आधार पर, उन्हें टाइप ए (सीधे गर्दन संक्रमण), टाइप बी (घुमावदार संक्रमण), और टाइप सी (जाली मोटा) के रूप में वर्गीकृत किया गया है, जो विभिन्न दबाव वर्गों और दीवार की मोटाई की आवश्यकताओं के लिए उपयुक्त हैं। वे पाइपिंग सिस्टम के लिए एक किफायती और लचीला कनेक्शन समाधान प्रदान करते हैं।

2.उत्पाद अनुप्रयोग

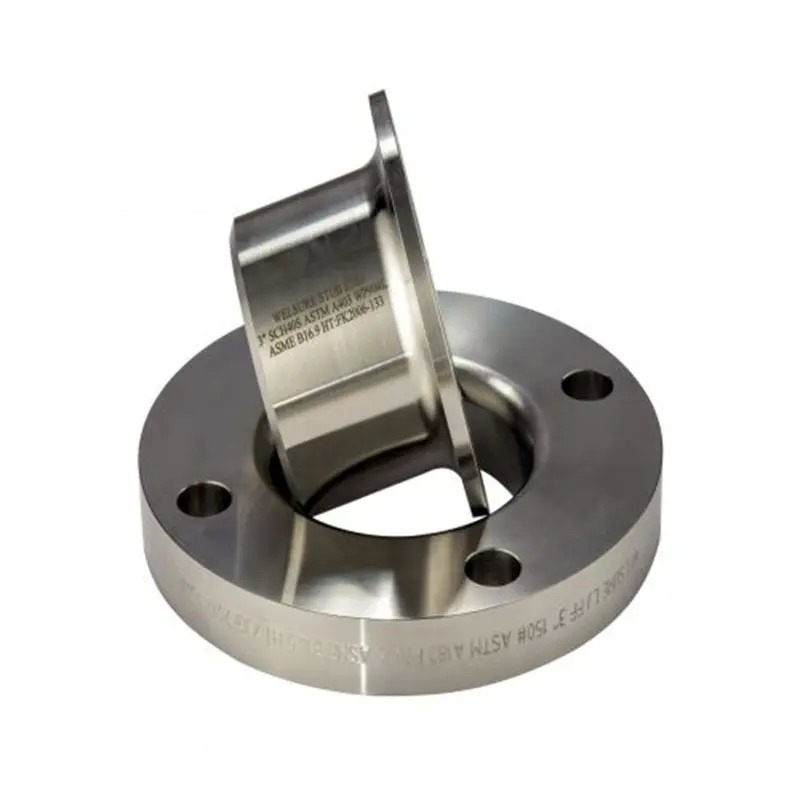

  1. लैप जॉइंट फ्लैंज के साथ प्रयोग किया जाता है विभिन्न स्टील पाइपिंग सिस्टम के लिए पूर्ण फ्लैंज्ड कनेक्शन असेंबली बनाने के लिए।

  2. संक्षारक मीडिया ट्रांसमिशन लाइनें: स्टब एंड स्टेनलेस स्टील के साथ मीडिया के संपर्क में आता है, जबकि फ्लैंज रिंग कार्बन स्टील हो सकती है, जिससे ज़ोनड सामग्री चयन सक्षम होता है।

  3. बड़े व्यास वाले पाइपिंग सिस्टम: स्वतंत्र रूप से घूमने वाली फ्लैंज रिंग संरेखण कठिनाइयों को हल करती है जहां बड़े व्यास वाले पाइप को घुमाना अव्यावहारिक है।

  4. पाइप अनुभागों को नियमित रखरखाव की आवश्यकता होती है: जैसे पंप सक्शन लाइनें, हीट एक्सचेंजर चैनल, और रिएक्टर डिस्चार्ज नोजल जिन्हें बार-बार सफाई की आवश्यकता होती है।

  5. कंपन या थर्मल विस्थापन के अधीन लाइनें: फिट क्लीयरेंस कंपन को कम करता है और मामूली अक्षीय थर्मल विस्तार को अवशोषित करता है।

  6. प्रमुख डाउनस्ट्रीम क्षेत्र: पेट्रोलियम रिफाइनिंग, ऑफशोर इंजीनियरिंग, प्राकृतिक गैस प्रसंस्करण, खाद्य प्रसंस्करण, सेमीकंडक्टर और वायु पृथक्करण इकाइयां।

​

​3. उत्पाद लाभ

तुलना आयाम एसएस स्टब एंड + लैप जॉइंट फ्लैंज पारंपरिक वेल्ड नेक फ्लैंज (अभिन्न)
सामग्री लागत केवल स्टब एंड एसएस का उपयोग करता है; फ्लैंज रिंग सीएस हो सकती है, जिससे महत्वपूर्ण बचत होती है पूरा फ्लैंज एसएस है; बड़े व्यास में बहुत महंगा
स्थापना में आसानी फ्लैंज रिंग स्वतंत्र रूप से घूमती है; बोल्ट संरेखण आसान है; एक कार्यकर्ता इसे कर सकता है पूरे फ्लैंज या पाइप को घुमाने की आवश्यकता है; मुश्किल स्थापना
रखरखाव/विघटन अलग करने के लिए बोल्ट ढीले करें; किसी गर्म काम की आवश्यकता नहीं है वेल्डेड फ्लैंज को काटने की आवश्यकता है; मुश्किल और पुन: प्रयोज्य नहीं
वेल्ड की संख्या केवल 1 बट वेल्ड की आवश्यकता है 2 फिलेट वेल्ड की आवश्यकता है (पाइप से फ्लैंज गर्दन)
तनाव वितरण वेल्ड सीलिंग फेस से दूर है; थर्मल तनाव ओवरलैप नहीं होते हैं वेल्ड फ्लैंज गर्दन के बगल में है; उच्च तनाव एकाग्रता का जोखिम
नोजल लोड कोई बेंडिंग मोमेंट प्रसारित नहीं होता है; उपकरण नोजल की रक्षा करता है कठोर कनेक्शन; पाइप बेंडिंग मोमेंट सीधे उपकरण में स्थानांतरित होता है
स्पेयर पार्ट्स सामान्यता फ्लैंज रिंग सामग्री के पार विनिमेय हैं; कम स्पेयर पार्ट्स प्रकार प्रत्येक सामग्री और आकार समर्पित है; जटिल स्पेयर पार्ट्स इन्वेंट्री





एमएसएस एसपी-43 स्टेनलेस स्टील स्टब एंड्स शॉर्ट पैटर्न लैप जॉइंट 316एल

4. प्रमुख तकनीकी विनिर्देश

पैरामीटर विनिर्देश विवरण
लागू मानक ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
सामान्य सामग्री 304/304L, 316/316L, 321, 347, डुप्लेक्स S31803/S32205, 904L, मिश्र धातु 625, आदि।
आकार कवरेज सीमलेस: DN15～DN600; वेल्डेड: DN15～DN1800
दीवार की मोटाई अनुसूची Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS
दबाव वर्ग मिलान क्लास 150 ～ क्लास 2500 (मिलान फ्लैंज रेटिंग पर निर्भर)
लैप प्रकार चयन लॉन्ग पैटर्न (लंबी सीधी गर्दन, Sch 40S और उससे ऊपर के लिए); शॉर्ट पैटर्न (कॉम्पैक्ट, Sch 5S/10S पतली-दीवार के लिए)
लैप संरचना प्रकार टाइप ए (सीधी गर्दन संक्रमण के साथ), टाइप बी (घुमावदार संक्रमण, कोई सीधी गर्दन नहीं), टाइप सी (अभिन्न जाली मोटा)
सीलिंग फेस फिनिश समकेंद्रित या सर्पिल दांतेदार, Ra ≤ 6.3μm; परिशुद्धता ग्रेड Ra ≤ 3.2μm
बेवेल फॉर्म ASME B16.25 प्रति बट-वेल्ड एंड, वी या यू बेवेल, कोण 30°～37.5°
अनुशंसित मिलान फ्लैंज लैप जॉइंट फ्लैंज, कार्बन स्टील, गैल्वनाइज्ड कार्बन स्टील, या स्टब एंड से मेल खाने वाले एसएस में उपलब्ध है
फैक्टरी निरीक्षण पूर्ण आयामी निरीक्षण, दृश्य निरीक्षण; पीटी/एमटी डाई प्रवेशक; आरटी नमूनाकरण (वेल्डेड प्रकार); अंतरग्रहीय जंग परीक्षण (आवश्यकतानुसार)

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाणन देख सकते हैं।

2. आपका डिलीवरी का समय कितना है? आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार होता है।

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त? हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।

4. आपके भुगतान की शर्तें क्या हैं? भुगतान=1000USD, 50% टी/टी अग्रिम में, शिपमेंट से पहले शेष राशि।
