स्टेनलेस स्टील स्टब एंड लैप ज्वाइंट फ्लैंज फिटिंग 304/316L ASME B16.9

स्टेनलेस स्टील स्टब एंड्स लैप ज्वाइंट फ्लैंज फिटिंग 304/316L ASME B16.9

1उत्पाद का वर्णन

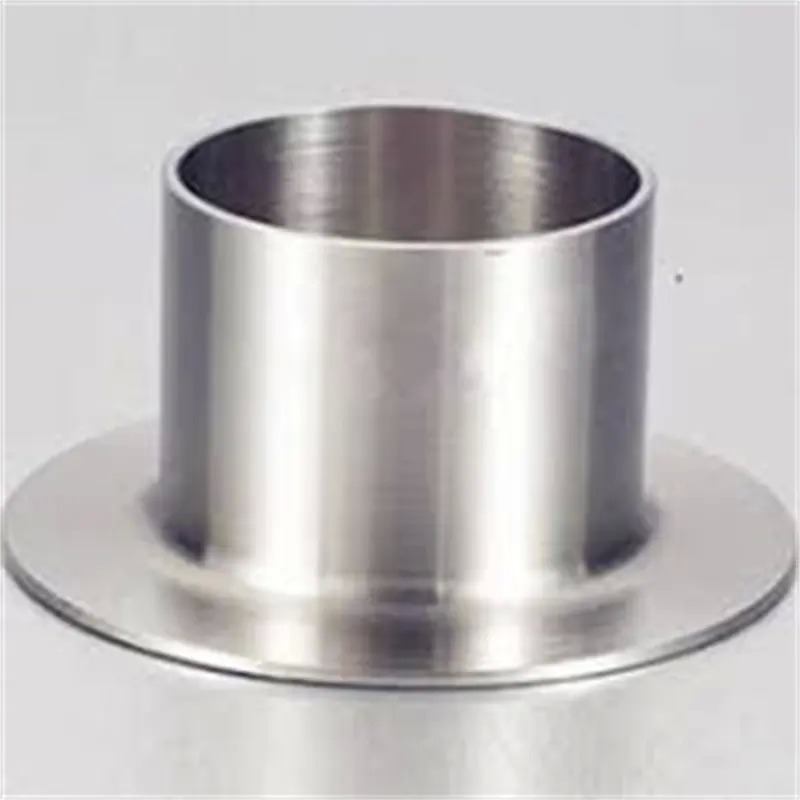

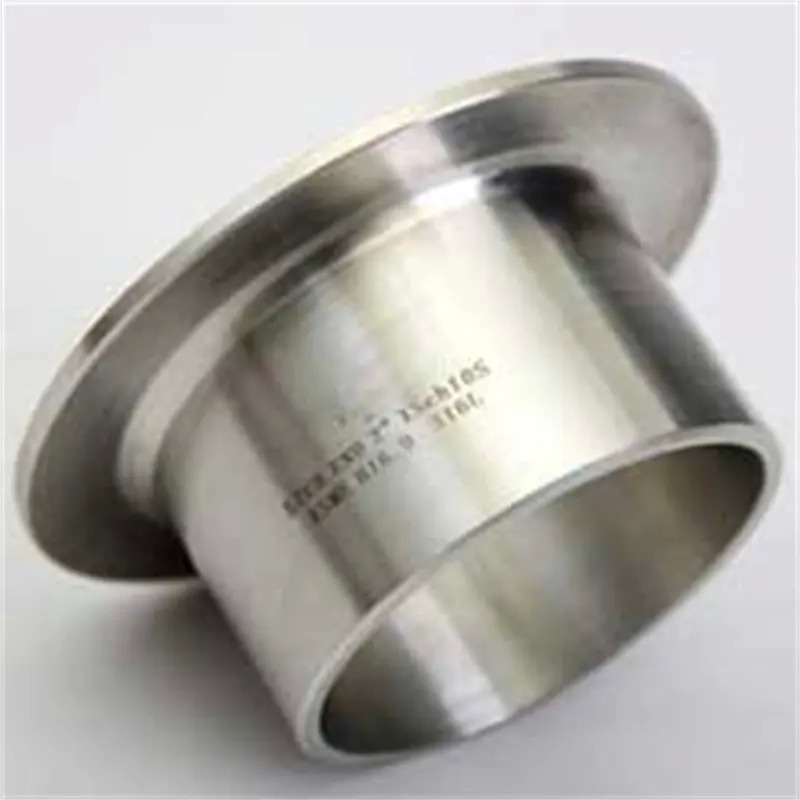

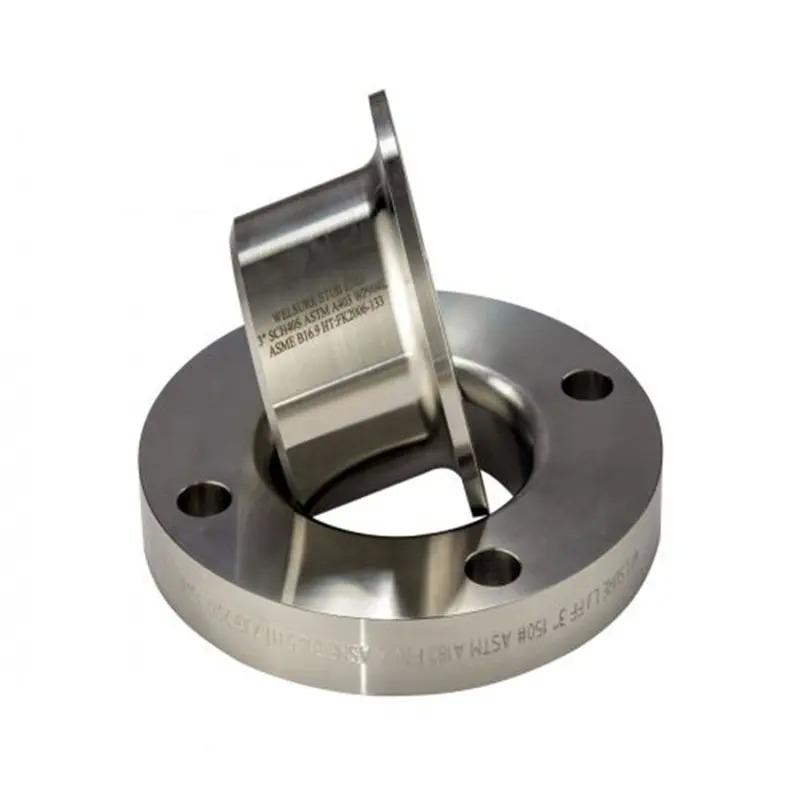

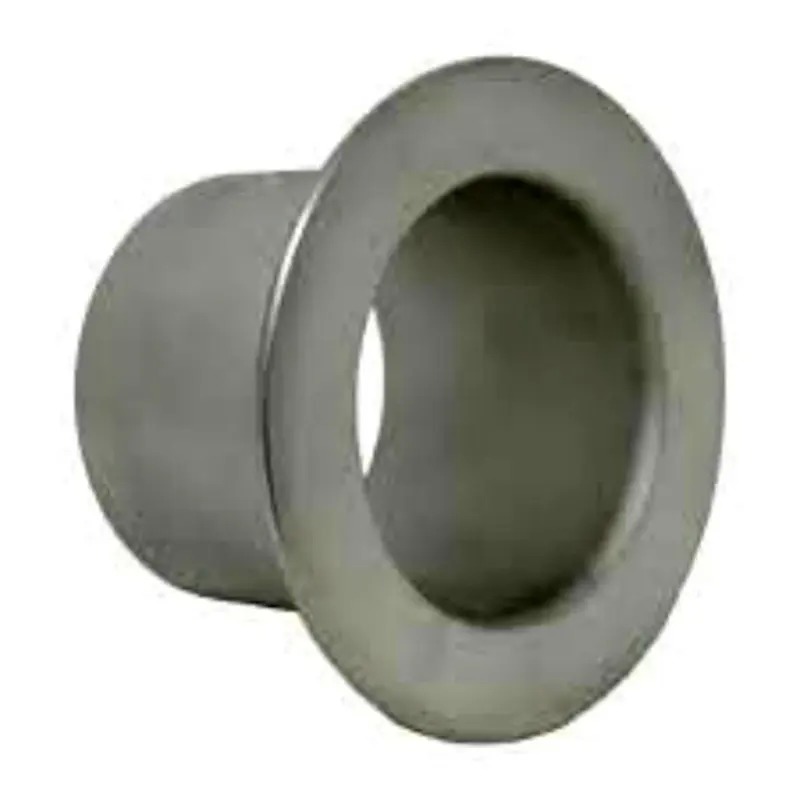

स्टेनलेस स्टील स्टब एंड (जिन्हें लैप जॉइंट स्टब एंड या फ्लैंज स्टब एंड के रूप में भी जाना जाता है) संक्रमण फिटिंग हैं जो पाइप के वेल्डेड अंत को एक फ्लैंज सीलिंग चेहरे में बदल देती हैं। संरचनात्मक रूप से,एक छोर बट वेल्डिंग के लिए एक सीधा पाइप अनुभाग है, जबकि दूसरा छोर एक सटीक रूप से निर्मित फ्लैश किया हुआ लैप है। उत्पाद में एक फ्लैंज शामिल नहीं है और इसे लैप जॉइंट फ्लैंज के साथ जोड़ा जाना चाहिए। सामग्री में 304/304L, 316/316L, डुप्लेक्स स्टेनलेस स्टील,और निकल आधारित मिश्र धातुओंपीठ की रूपरेखा के आधार पर, उन्हें प्रकार ए (सीधे गर्दन संक्रमण), प्रकार बी (घुमावदार संक्रमण) और प्रकार सी (गढ़ा हुआ मोटा) के रूप में वर्गीकृत किया गया है, जो मानक दीवार, पतली दीवार,और उच्च दबाव मोटी दीवार अनुप्रयोगों क्रमशःवैश्विक इंजीनियरिंग खरीद आवश्यकताओं को पूरा करने के लिए विनिर्माण मानकों में एएसएमई, डीआईएन और जेआईएस प्रणाली शामिल हैं।

2.उत्पाद अनुप्रयोग

1. पाइप और उपकरण के बीच मानक फ्लैंज कनेक्शन: वेल्डेड पाइपिंग सिस्टम को वाल्व, टावर, हीट एक्सचेंजर, पंप और अन्य उपकरणों से तेजी से जोड़ने के लिए इस्तेमाल किया जाता है।

2. संक्षारक मीडिया संचरण प्रणाली: केवल स्टब अंत संक्षारण प्रतिरोधी मिश्र धातु के साथ मीडिया से संपर्क करता है; जोन सामग्री अनुकूलन प्राप्त करने के लिए, सामान्य कार्बन स्टील से संभोग फ्लैंज अंगूठी बनाई जा सकती है।

3. बड़े व्यास और उच्च दबाव पाइप परियोजनाएं: स्वतंत्र रूप से घूमते हुए गोद के जोड़ के फ्लैंज से बोल्ट संरेखण के लिए घूमते हुए बड़े व्यास के पाइपों की स्थापना बाधा का समाधान होता है,विशेष रूप से अपतटीय प्लेटफार्मों और बड़े पैमाने पर पेट्रोकेमिकल संयंत्रों के लिए उपयुक्त.

4. लगातार निरीक्षण की आवश्यकता वाले प्रसंस्करण स्टेशन: रिएक्टर के फ़ीड/डिस्चार्ज नोजल, फ़िल्टर हाउसिंग, कंप्रेसर इनलेट/आउटलेट और अन्य स्थानों के लिए उपयुक्त है जिन्हें नियमित रूप से अलग करने, निरीक्षण या सफाई की आवश्यकता होती है।

5. थर्मल साइकिल और कंपन के अधीन पाइप सिस्टम: फिट क्लीयरेंस छोटे अक्षीय आंदोलन की अनुमति देता है, वेल्ड और सीलिंग फेस पर थर्मल विस्तार तनाव और यांत्रिक कंपन प्रभाव को बफर करता है।

6. प्रमुख अनुप्रयोग उद्योग: तेल और गैस, पेट्रोलियम रिफाइनरी और रसायन, अपतटीय इंजीनियरिंग, बिजली और ऊर्जा, खाद्य प्रसंस्करण, ठीक रसायन, अर्धचालक और वायु पृथक्करण इकाइयां।

3.उत्पाद लाभ

• पारंपरिक एकीकृत फ्लैंज कनेक्शन समाधानों की तुलना में, स्टेनलेस स्टील स्टब अंत निम्नलिखित महत्वपूर्ण फायदे प्रदान करते हैंः
• सामग्री लागत में काफी बचत: पूर्ण कनेक्शन असेंबली में केवल स्टब अंत के लिए स्टेनलेस स्टील या अन्य संक्षारण प्रतिरोधी मिश्र धातुओं की आवश्यकता होती है; लैप जॉइंट फ्लैंज रिंग साधारण कार्बन स्टील से बनाई जा सकती है।बड़े व्यास और उच्च दबाव वर्गों के लिए, सामग्री की लागत लगभग 30% से 50% तक कम हो सकती है, पाइप के आकार में वृद्धि के साथ बचत अधिक स्पष्ट हो जाती है।
• उच्च स्थापना दक्षता: गोद जोड़ flange स्टब अंत बाहरी दीवार के साथ स्वतंत्र रूप से घूम सकते हैं। स्थापना के दौरान, केवल flange अंगूठी बोल्ट छेद संरेखण के लिए घुमाया जाना चाहिए,बड़े व्यास के पाइपों को घुमाने की आवश्यकता को समाप्त करनाएक एकल कार्यकर्ता संरेखण को पूरा कर सकता है, जिससे निर्माण कठिनाई और उच्च ऊंचाई और सीमित स्थान संचालन के लिए मानव-घंटे में काफी कमी आती है।
• लचीला और सुविधाजनक रखरखाव: सिस्टम ओवरहाल के दौरान, बस पाइप के साथ वापस फ्लैंज अंगूठी स्लाइड करने के लिए बोल्ट ढीला, पाइप के पूरे खंड को बाहर उठाया जा करने के लिए अनुमति देता है। कोई गर्म काम काटने या फिर से वेल्डिंग की आवश्यकता है।निरीक्षण के बाद, संयंत्र को जल्दी से फिर से स्थापित किया जा सकता है, जिससे संयंत्र के डाउनटाइम को प्रभावी ढंग से कम किया जा सकता है।
• विश्वसनीय और उचित तनाव वितरण: बट वेल्ड स्टब के अंत के सीधे भाग पर स्थित है, जो कि लूप सीलिंग फेस से पर्याप्त दूरी पर है।वेल्ड गर्मी से प्रभावित क्षेत्र और सीलिंग चेहरे एक दूसरे के साथ हस्तक्षेप नहीं करतेपाइप कंपन और थर्मल विस्तार से होने वाले तनाव सीलिंग चेहरे पर ओवरलैप नहीं होते हैं, जिसके परिणामस्वरूप इंटीग्रल वेल्ड नेक फ्लैंग्स की तुलना में बेहतर दीर्घकालिक संयुक्त विश्वसनीयता होती है।
• उपकरण नोजल की प्रभावी सुरक्षा: चूंकि लैप ज्वाइंट फ्लैंज में पाइप बॉडी से कोई कठोर वेल्डेड कनेक्शन नहीं होता है, इसलिए पाइप डेडवेट या थर्मल विस्तार से झुकने के क्षण सीधे उपकरण नोजल में प्रसारित नहीं होते हैं।यह विशेषता विशेष रूप से सेंट्रीफ्यूगल पंप जैसे घूर्णी उपकरणों के इनपुट/आउटपुट नोजल की सुरक्षा के लिए महत्वपूर्ण है, कंप्रेसर और टरबाइन, प्रभावी रूप से नोजल अधिभार फ्रैक्चर को रोकते हैं।
• उत्कृष्ट स्पेयर पार्ट्स साम्य: एक ही आकार के लैप जॉइंट फ्लैंज रिंग को विभिन्न सामग्रियों (जैसे, 304, 316L, डुप्लेक्स) के स्टब अंत के साथ परस्पर बदल दिया जा सकता है।केवल यूनिवर्सल फ्लैंज रिंग और विभिन्न सामग्रियों के स्टब अंतों को स्टॉक करने की आवश्यकता है, विभिन्न पाइप खंडों में स्थापना और प्रतिस्थापन आवश्यकताओं के लिए लचीली प्रतिक्रियाओं को सक्षम करते हुए भंडारण लागत और पूंजी कब्जे को कम करते हुए।
• पूर्ण जीवनचक्र की बेहतर अर्थव्यवस्था: प्रारंभिक खरीद लागत, स्थापना श्रम व्यय, रखरखाव डाउनटाइम हानि और स्पेयर पार्ट्स पूंजी प्रतिबद्धता को ध्यान में रखते हुए,स्टेनलेस स्टील स्टब एंड + लैप संयुक्त फ्लैंज संयोजन में 25 साल के इंजीनियरिंग सेवा जीवन के दौरान महत्वपूर्ण रूप से कम कुल लागत होती है.

4मुख्य तकनीकी विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

1क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।

2.How long is your delivery time? आम तौर पर यह 5-10 दिन है अगर माल स्टॉक में है. या यह 15-20 दिन है अगर माल स्टॉक में नहीं है, यह मात्रा के अनुसार है.

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.

4. आपके भुगतान की शर्तें क्या हैं? भुगतान <=1000USD, 100% अग्रिम में. भुगतान>=1000USD, 50% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन.
