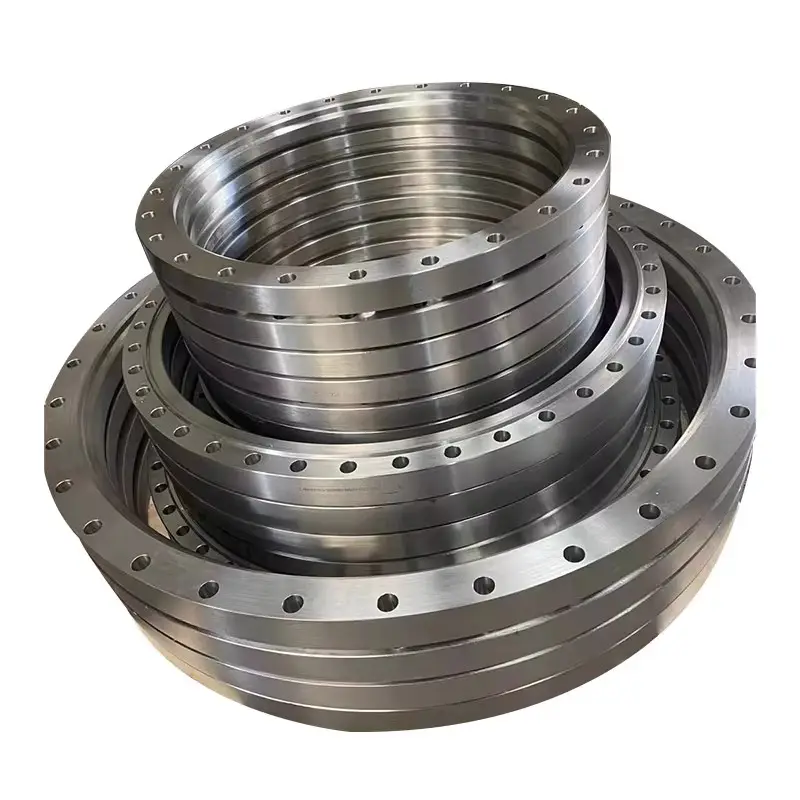

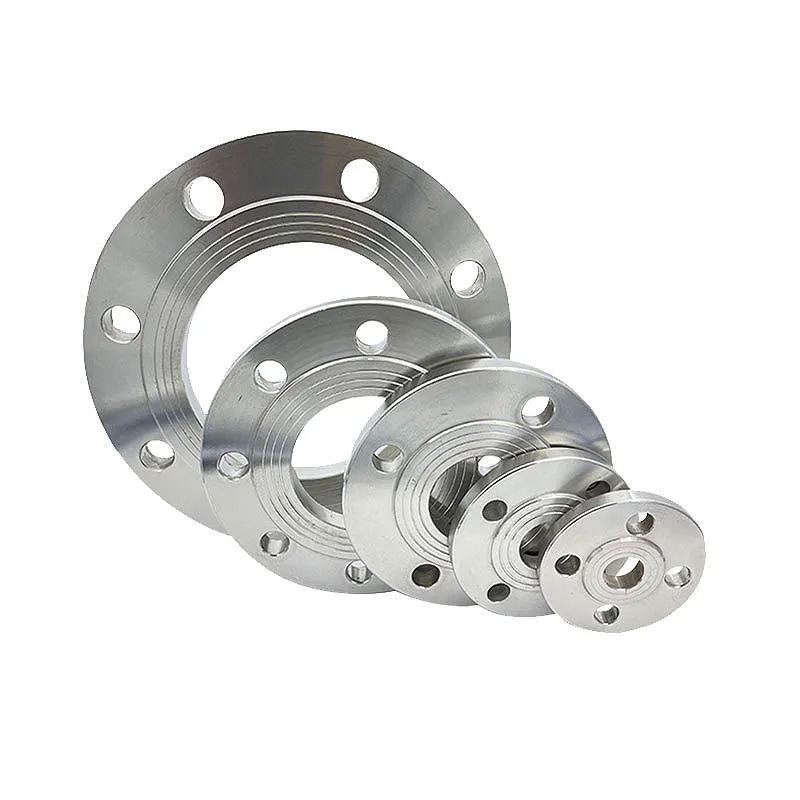

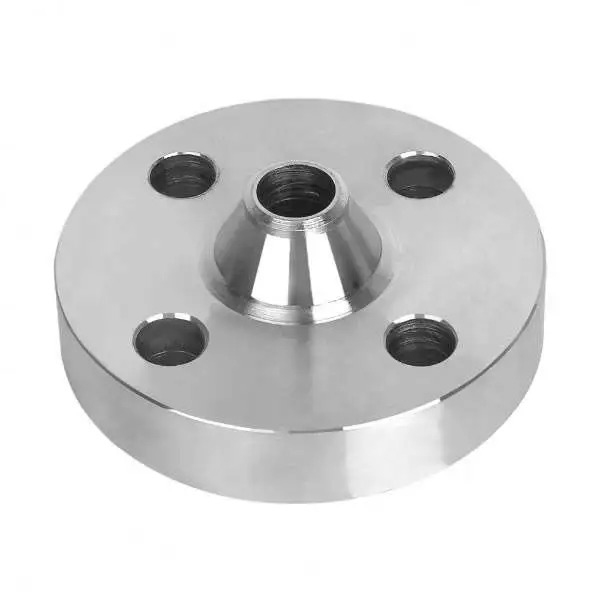

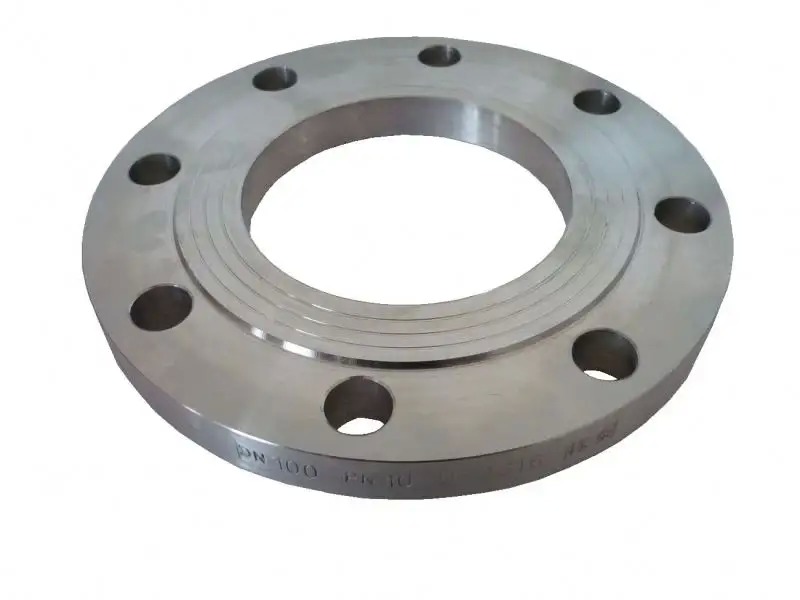

जाली इस्पात सॉकेट वेल्डिंग निकला हुआ किनारा एएनएसआई बी16.5 कक्षा 150 उठा हुआ चेहरा

  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
उत्पत्ति के प्लेस शंघाई, चीन
ब्रांड नाम TOBO
प्रमाणन ISO/TUV/SGS
मॉडल संख्या जाली स्टील फ्लैंज
न्यूनतम आदेश मात्रा 1 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण मानक शिपिंग पैकेज
प्रसव के समय 15-30 कार्यदिवस
भुगतान शर्तें टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 10 टन / माह
उत्पाद विवरण
प्रोडक्ट का नाम जाली इस्पात सॉकेट वेल्डिंग निकला हुआ किनारा एएनएसआई बी16.5 कक्षा 150 उठा हुआ चेहरा रिश्ते का प्रकार वेल्डेड, थ्रेडेड, सॉकेट वेल्ड
फोर्जिंग मशीन फ्लेनर एडाप्टर उत्पाद का प्रकार WN निकला हुआ किनारा
ओईएम स्वीकार्य मशीनरी सीएनसी मशीन
लदान फोब शंघाई, सीएफआर, सीआईएफ आदि श्रेणी निकेल मिश्र धातु
पैकेज लकड़ी के मामले या ग्राहक के अनुरोध के रूप दबाव कक्षा 300 - 1500
आवेदन तेल और गैस, पेट्रोकेमिकल, बिजली संयंत्र, जल उपचार अधिकतम सतत संचालन वोल्टेज (यूसी) निर्बाध
आकार 1/2''-120'' dn10 से dn3600 संपर्क मोड बोल्ट या वेल्ड
दीवार की मोटाई 312 मिमी पैकेट प्लाइवुड केस, पैलेट
प्रमुखता देना

जाली स्टील सॉकेट वेल्डिंग निकला हुआ किनारा

,

एएनएसआई बी16.5 स्टील निकला हुआ किनारा

,

कक्षा 150 उठा हुआ चेहरा निकला हुआ किनारा
एक संदेश छोड़ें
उत्पाद विवरण

फोल्ड स्टील सॉकेट वेल्डिंग फ्लैंज एएनएसआई बी16.5 क्लास 150 ऊंचा चेहरा



1. उत्पाद का वर्णन

फोल्ड स्टील फ्लैंग्स उच्च अखंडता वाले कनेक्टिंग घटक हैं जो नियंत्रित दबाव और तापमान के तहत गर्म-काम स्टील बिलेट्स द्वारा निर्मित होते हैं। फोल्डिंग प्रक्रिया में खोखलेपन को समाप्त किया जाता है,डेंड्रिटिक संरचना को परिष्कृत करता है, और घटक समोच्च के साथ अनाज प्रवाह को संरेखित करता है, जिसके परिणामस्वरूप एक घनी, समरूप सूक्ष्म संरचना होती है। ये फ्लैंग्स कार्बन स्टील, मिश्र धातु स्टील या स्टेनलेस स्टील ग्रेड से निर्मित होते हैं,एएसटीएम के अनुरूप, ASME, DIN, JIS, BS, EN, और GB मानकों. विशिष्ट सामग्री में ASTM A105 (कार्बन स्टील), ASTM A182 F304/F316 (स्टेनलेस स्टील), ASTM A182 F11/F22/F91 (मिश्र धातु स्टील),और A350 LF2 (कम तापमान सेवा)वे सभी मानक फ्लैंज प्रकारों और ASME B16.5 या B16 के अनुसार आयामी सहिष्णुता के साथ सामना करने वाले शैलियों में उपलब्ध हैं।47.

2उत्पाद अनुप्रयोग

फोल्ड स्टील फ्लैंग्स पाइप सिस्टम में मुख्य संयोजन विधि के रूप में कार्य करते हैं जहां विश्वसनीयता, सुरक्षा और रखरखाव सर्वोपरि हैं। उनका उपयोग पाइप, वाल्व, पंप, कंप्रेसर,दबाव वाहिकाएँमुख्य अनुप्रयोग क्षेत्रों में शामिल हैंः

  • तेल और गैस अपस्ट्रीम (पूल, क्रिसमस ट्री), मिडस्ट्रीम (ट्रांसमिशन पाइपलाइन) और डाउनस्ट्रीम (रिफाइनरी, पेट्रोकेमिकल कॉम्प्लेक्स)

  • विद्युत उत्पादन (तापीय, परमाणु और संयुक्त चक्र संयंत्र)

  • रासायनिक प्रसंस्करण और विशेष रासायनिक विनिर्माण

  • अपतटीय प्लेटफार्म, एफपीएसओ पोत और समुद्र तटीय प्रणालियां

  • फार्मास्युटिकल, खाद्य एवं पेय और जैव प्रौद्योगिकी सुविधाएं

  • जल/अपशिष्ट जल उपचार और निर्जलीकरण संयंत्र

  • पल्स एंड पेपर, स्टील मिल और खनन

  • समुद्री प्रणोदन और जहाज की पाइप प्रणाली

इन फ्लैंग्स को विशेष रूप से कठोर सेवा परिस्थितियों के लिए निर्दिष्ट किया गया है, जिसमें उच्च तापमान (> 400°C), उच्च दबाव (वर्ग 2500# तक), कम तापमान (~ -196°C तक), संक्षारक तरल पदार्थ,और चक्रीय भार.

3उत्पाद लाभ

जब कास्ट फ्लैंग्स या प्लेट फ्लैंग्स की तुलना में, फोल्ड स्टील फ्लैंग्स विशिष्ट प्रदर्शन लाभ प्रदान करते हैंः

  • अनुकूलित अनाज संरचनाधानों के दिशागत प्रवाह से टक्कर, थकान और तनाव-क्षय दरार का प्रतिरोध बढ़ता है।

  • पूरी तरह से घनी सामग्रीकोई छिद्र, ब्लोहोल या सिकुड़ने वाले गुहाएं नहीं हैं, जो उतार-चढ़ाव वाले दबाव के तहत लीक-टाइटनेस सुनिश्चित करती हैं।

  • उच्च शक्ति-से-वजन अनुपातदबाव-तापमान के मानकों को पूरा करते हुए कॉम्पैक्ट डिजाइन की अनुमति देता है।

  • उच्च वेल्डेबिलिटीएक समान रासायनिक संरचना और बारीक अनाज का आकार वेल्ड क्रैकिंग के जोखिम को कम करता है।

  • उत्कृष्ट मशीनीकरणएक समान कठोरता परिशुद्धता सील सतहों के साथ ठीक सतह खत्म (Ra ≤ 3.2 μm) को सक्षम करती है।

  • उत्कृष्ट संक्षारण और कटाव प्रतिरोधविशेष रूप से उच्च मिश्र धातु ग्रेड का उपयोग करते समय, कास्ट समकक्षों को पार करते हुए।

  • पूरी तरह से पता लगाने योग्यप्रत्येक फ्लैंज कच्चे माल से तैयार उत्पाद तक गर्मी-संख्या का पता लगाया जा सकता है, सख्त एनडीई और प्रलेखन आवश्यकताओं को पूरा करता है (एन 10204 3.1/3.2) ।

  • दीर्घकालिक लागत दक्षताकम डाउनटाइम और रखरखाव अंतराल उच्च प्रारंभिक लागत की भरपाई करते हैं।

जाली इस्पात सॉकेट वेल्डिंग निकला हुआ किनारा एएनएसआई बी16.5 कक्षा 150 उठा हुआ चेहरा

4मुख्य तकनीकी मापदंड

पैरामीटर विवरण / सीमा
डिजाइन मानक एएसएमई बी16.5 (एनपीएस 1⁄2 ¢ 24), एएसएमई बी16.47 सीरीज ए/बी (एनपीएस 26 ¢ 120), एन 1092-1, डीआईएन, जेआईएस बी2220, बीएस 4504, जीबी/टी 9112, जीओएसटी 33259
नाममात्र आकार एनपीएस 1⁄2′′ से 120′′ (डीएन 15 से डीएन 3000)
दबाव वर्ग (ASME) वर्ग 150, 300, 400, 600, 900, 1500, 2500
दबाव रेटिंग (मीट्रिक) पीएन 2.5, 6, 10, 16, 25, 40, 64, 100, 160, 250, 320 (32.0 एमपीए तक)
तापमान सीमा -196°C (−321°F) से +600°C (+1112°F), सामग्री और दबाव के आधार पर
सामान्य सामग्री कार्बनः A105, A105N, A350 LF1/LF2/LF3; मिश्र धातुः A182 F1, F5, F9, F11, F22, F91; स्टेनलेसः A182 F304, F304L, F316, F316L, F317, F321, F347; उच्च उपजः A694 F52F70
फ्लैंज के प्रकार WN (वेल्ड नेक), SO (स्लिप-ऑन), BL (ब्लाइंड), SW (सॉकेट वेल्ड), TH (थ्रेडेड), LJ (लैप जॉइंट), ओरिफिस, रिड्यूसिंग, प्लेट
चेहरे की शैली आरएफ (उभारित चेहरा), एफएफ (फ्लैट चेहरा), आरटीजे (रिंग प्रकार के जोड़), एमएफ (पुरुष/महिला), टीजी (भाषा और ग्रूव)
सतह खत्म समकक्ष या सर्पिल सेरेशन, 125 ¢ 250 ¢ इंच Ra (3.2 ¢ 6.3 μm), आरटीजे ग्रूव के लिए चिकनी खत्म
बोल्ट छेद की मात्रा (सामान्य) वर्ग 150: 4 (1⁄2 ′′ 2′′), 8 (21⁄2 ′′ 12′′), 12 (14 ′′ 24′′); वर्ग 300/600: एक ही आकार के लिए अधिक छेद, बड़े व्यास के लिए 24 छेद तक
वेल्डिंग के अंत की तैयारी बेवल कोण 37.5° ± 2.5°, जड़ मुख्यालय 1.6 मिमी (डब्ल्यूएन फ्लैंग्स के लिए), मिलान पाइप योजना (Sch 40, 80, 160, XXS)
आयाम सहिष्णुता बाहरी व्यास ±1.5 मिमी, मोटाई ±3.2 मिमी, बोल्ट सर्कल ±0.8 मिमी, नाब व्यास ±1.5 मिमी (ASME B16.5 के अनुसार)
ताप उपचार सामग्री विनिर्देश के अनुसार सामान्यीकरण, एनीलिंग, शमन + टेम्परिंग या समाधान एनीलिंग (स्टेनलेस के लिए)
विनाशकारी परीक्षण (एनडीई) चुंबकीय कण (एमटी), तरल घुसपैठ (पीटी), अल्ट्रासोनिक (यूटी), रेडियोग्राफी (आरटी) ग्राहक की आवश्यकताओं के अनुसार
चिह्नित करना मुहरबंद या लेजर से उत्कीर्णः सामग्री का ग्रेड, आकार, वर्ग, अनुसूची, गर्मी संख्या, निर्माता का लोगो, मानक
परीक्षण प्रमाणपत्र EN 10204 प्रकार 3.1 (निरीक्षण प्रमाण पत्र), प्रकार 3.2 (तीसरे पक्ष के गवाह) उपलब्ध है
कोटिंग / सुरक्षा रस्ट रोधी तेल, जस्ता कोटिंग, इपोक्सी कोटिंग, या परियोजना विनिर्देश के अनुसार जस्ती



अक्सर पूछे जाने वाले प्रश्न

1क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।

2.How long is your delivery time? आम तौर पर यह 5-10 दिन है अगर माल स्टॉक में है. या यह 15-20 दिन है अगर माल स्टॉक में नहीं है, यह मात्रा के अनुसार है.

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.

4. आपके भुगतान की शर्तें क्या हैं? भुगतान <=1000USD, 100% अग्रिम में. भुगतान>=1000USD, 50% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन.
