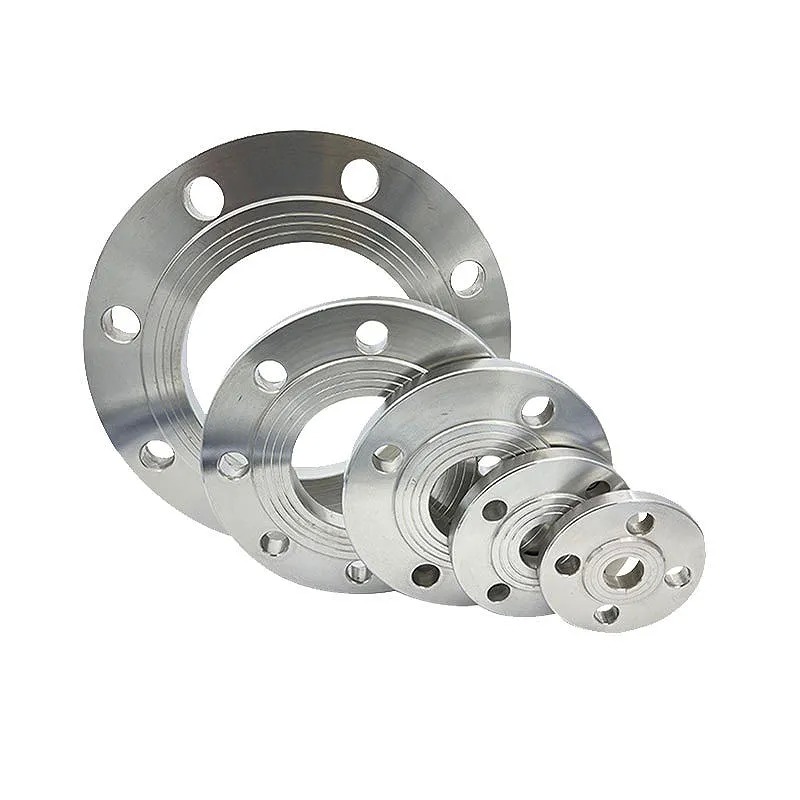

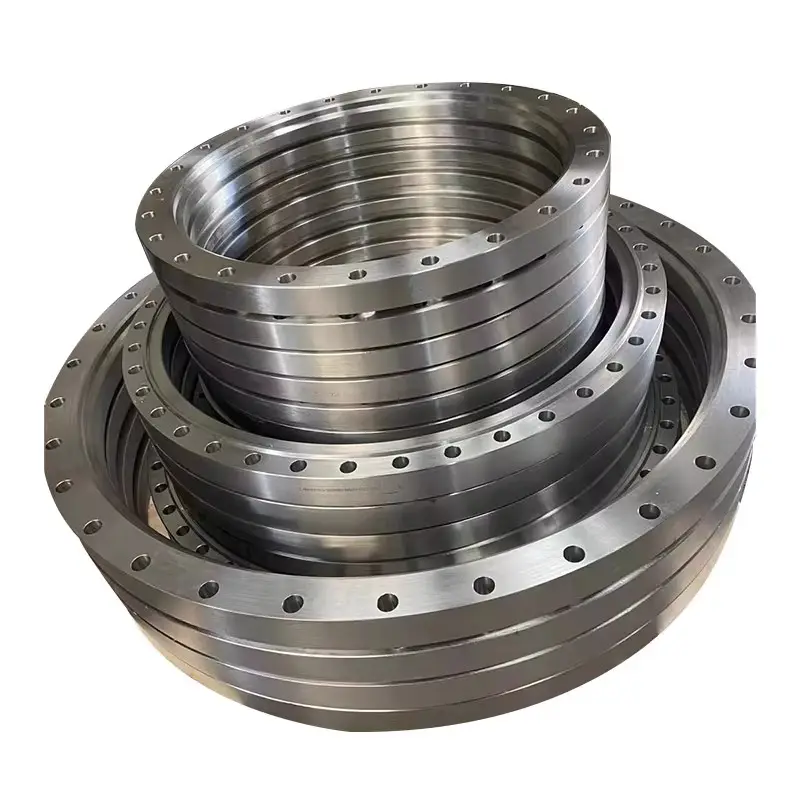

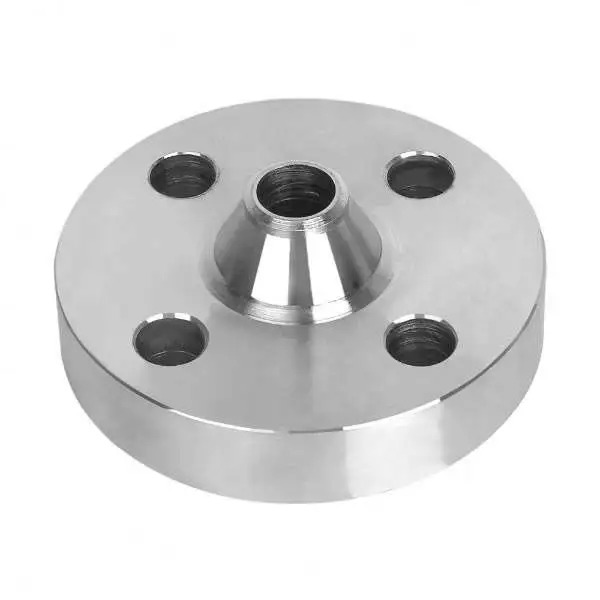

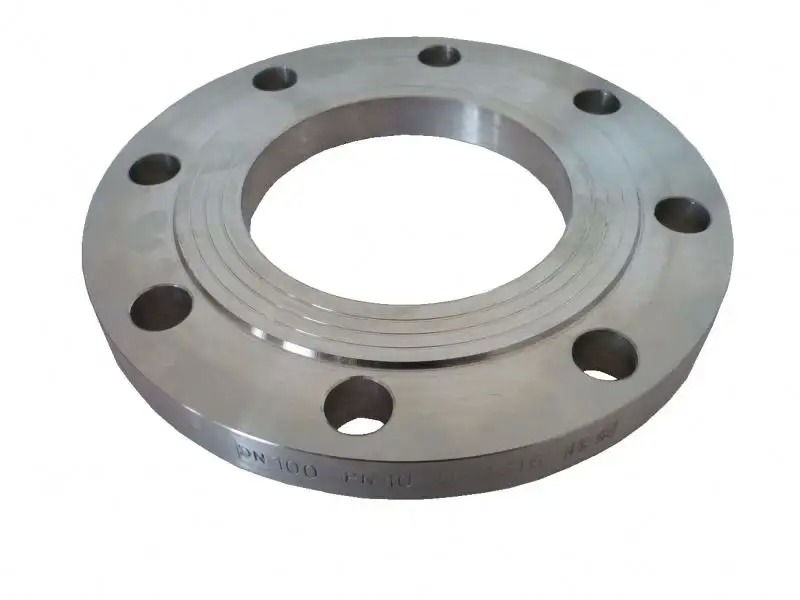

कार्बन स्टील जाली सॉकेट वेल्ड निकला हुआ किनारा ASME B16.5 150# आरएफ

कार्बन स्टील फोल्डेड सॉकेट वेल्ड फ्लैंज ASME B16.5 150# RF

1. उत्पाद का वर्णन

इस विनिर्देश में उच्च गुणवत्ता वाले मारे हुए स्टील से खुले-मृत्यु या बंद-मृत्यु फोर्जिंग प्रक्रियाओं के माध्यम से निर्मित फोर्ज किए गए स्टील के फ्लैंग्स को शामिल किया गया है, जिसमें कम से कम फोर्जिंग अनुपात (कम अनुपात) 3:पूर्ण घनत्व सुनिश्चित करने के लिएतैयार उत्पादों में एएसटीएम ग्रेन साइज नंबर 5 या उससे अधिक (एएसटीएम ई 112 के अनुसार) के साथ एक बारीक अनाज माइक्रोस्ट्रक्चर होता है, जो उत्कृष्ट कठोरता और भंगुर फ्रैक्चर प्रतिरोध सुनिश्चित करता है।सभी flanges पूरी तरह से अंतिम निरीक्षण के लिए पिघलने की दुकान से पता लगाने योग्य हैं, प्रत्येक टुकड़े पर सकारात्मक सामग्री पहचान (पीएमआई) के साथ। उत्पाद एएसएमई सेक्शन II, एएसएमई बी 16.5 / बी 16 के अनुरूप पेश किए जाते हैं।47, और अम्ल सेवा अनुप्रयोगों के लिए सामग्री-विशिष्ट NACE MR0175/ISO 15156 आवश्यकताएं। प्रत्येक फ्लैंज को व्यक्तिगत रूप से चिह्नित किया जाता है और व्यापक निरीक्षण दस्तावेज के साथ आपूर्ति की जाती है,रासायनिक विश्लेषण सहित, यांत्रिक परीक्षण रिपोर्ट और गैर-विनाशकारी परीक्षा रिकॉर्ड।

2उत्पाद अनुप्रयोग

इस विनिर्देश के अंतर्गत आने वाले फोल्ड स्टील के फ्लैंग्स को निम्नलिखित सेवा श्रेणियों में महत्वपूर्ण दबाव युक्त पाइप सिस्टम में स्थायी स्थापना के लिए डिज़ाइन किया गया है:

• सामान्य सेवा (गैर-अम्लीय, गैर-क्रिओजेनिक)400 डिग्री सेल्सियस तक परिवेश, आरएफ चेहरे के साथ मानक कार्बन स्टील (ए105), भाप, पानी, हवा और निष्क्रिय गैसों के लिए उपयुक्त है।

• खट्टा सेवा (नीला H2S)फ्लैंग्स को NACE MR0175/ISO 15156 के अनुरूप होना चाहिए। सामग्री चयन कठोरता (≤22 HRC या ≤237 HB) को सीमित करता है,और एचआईसी (हाइड्रोजन प्रेरित क्रैकिंग) और एसएससी (सल्फाइड तनाव क्रैकिंग) प्रतिरोध परीक्षण की आवश्यकता होती हैA105N, A350 LF2 और A182 F316L जैसे ग्रेड आमतौर पर चुने जाते हैं।

• उच्च तापमान सेवा (>450°C)️ मिश्र धातु इस्पात के ग्रेड (A182 F11, F22, F91) जो क्रिक-प्रतिरोधी गुणों के साथ विद्युत संयंत्रों और रिफाइनरियों में अति गर्म भाप और रिफॉर्मर लाइनों के लिए उपयुक्त हैं।

• क्रायोजेनिक/निम्न तापमान सेवाएलएनजी, एथिलीन और तरल नाइट्रोजन प्रणालियों के लिए ए350 एलएफ2 (-46 डिग्री सेल्सियस पर परीक्षण) या ए182 एफ 316 एल ( -196 डिग्री सेल्सियस पर परीक्षण) जैसे प्रभाव-परीक्षण सामग्री।

• उच्च दबाव / महत्वपूर्ण सेवा1500 और 2500 वर्ग के आरटीजे फ्लैंग्स का उपयोग कुएं के सिर के उपकरण, समुद्र के नीचे के मनिफोल्ड और हाइड्रोटेस्टिंग सर्किट में किया जाता है, जिसमें शून्य रिसाव और उच्च संयुक्त अखंडता की आवश्यकता होती है।

3उत्पाद लाभ

• गारंटीकृत प्रभाव कठोरताप्रत्येक हीट बैच को निर्दिष्ट डिजाइन तापमान पर चारपी वी-नोच प्रभाव परीक्षणों के साथ सत्यापित किया जाता है, जिससे डक्टिल-ब्रैकेट संक्रमण प्रदर्शन सुनिश्चित होता है।

• पर्यावरणीय क्रैकिंग के प्रतिरोधनियंत्रित रसायन (कम फॉस्फोरस/सल्फर सामग्री) और फोर्जिंग के बाद गर्मी उपचार एचआईसी, एसएससी और तनाव संक्षारण क्रैकिंग के प्रति संवेदनशीलता को काफी कम करते हैं।

• सटीक धातुकर्म संरचनासामान्यीकरण, शमन और ताप या समाधान-एनीलिंग प्रक्रियाएं प्रत्येक सेवा वातावरण के लिए आवश्यक इष्टतम चरण संतुलन (फेर्राइट-पर्लाइट, बेनाइट या पूरी तरह से ऑस्टेनिटिक) सुनिश्चित करती हैं।

• उच्च आयामी स्थिरता∙ फोर्जिंग के बाद सीएनसी मशीनिंग से बोल्ट के छेद और बोर के बीच समकक्षता और सीलिंग फेस की सटीक लंबवतता सुनिश्चित होती है, जिससे असेंबली के दौरान बोल्ट को मोड़ने के तनाव को समाप्त किया जाता है।

• पूर्ण अनुपालन का पता लगाने की क्षमतारसायनिक संरचना, यांत्रिक गुण, एनडीई परिणाम और ताप उपचार चक्र रिकॉर्ड को ग्राहक की स्वीकृति के लिए एक एकल निरीक्षण परीक्षण योजना (आईटीपी) में संकलित किया जाता है।

• तीसरे पक्ष के गवाह का विकल्पनिर्माण और परीक्षण को तीसरे पक्ष के निरीक्षण निकायों (लॉयड, बीवी, एसजीएस, टीयूवी) द्वारा एन 10204 प्रकार 3 के अनुसार देखा जा सकता है।2.

4मुख्य तकनीकी मापदंड

अक्सर पूछे जाने वाले प्रश्न

1क्या आप ट्रेडिंग कंपनी हैं या निर्माता? हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।

2.How long is your delivery time? आम तौर पर यह 5-10 दिन है अगर माल स्टॉक में है. या यह 15-20 दिन है अगर माल स्टॉक में नहीं है, यह मात्रा के अनुसार है.

3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है? हाँ, हम निः शुल्क शुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है.

4. आपके भुगतान की शर्तें क्या हैं? भुगतान <=1000USD, 100% अग्रिम में. भुगतान>=1000USD, 50% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन.
