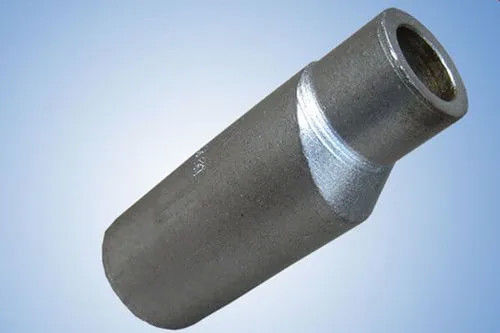

फोर्ज्ड डुप्लेक्स स्टेनलेस स्टील एक्सेंट्रिक स्वैज्ड निप्पल ASTM A815 UNS S31803 2" x 1.5" SCH40 क्लास 3000# ASME B16.11

ढाला हुआ डुप्लेक्स स्टेनलेस स्टील एक्सेन्ट्रिक स्वैग्ड निप्पल एएसटीएम ए815 यूएनएस एस31803 2" x 1.5" एससीएच40 क्लास 3000# एएसएमई बी1611

1. उत्पाद का वर्णन

यह उत्पाद एक जालीदार सनकी स्वैग्ड निप्पल है जोASTM A815 UNS S31803(Duplex 2205 / F51) के अनुसारएएसएमई बी1611औरएमएसएस एसपी-95मानकएक स्वैगेड निप्पल एक फोर्ज फिटिंग है जिसका उपयोग विभिन्न व्यास के दो पाइपों को एक सीधी रेखा में जोड़ने के लिए किया जाता है।एक क्षैतिज पाइपिंग अनुप्रयोगों के लिए एक तरफ सपाट रहता है जहां ऑफसेट केंद्र रेखाओं की विशेषता के साथ सनकी प्रकारडुप्लेक्स 2205 एक दो-चरण स्टेनलेस स्टील है जिसमें ऑस्टेनिट और फेराइट का लगभग समान अनुपात है।मानक 300 सीरीज़ के ऑस्टेनिटिक स्टेनलेस स्टील्स की लगभग दोगुनी प्रतिरोध शक्ति प्रदान करता हैयह 2" x 1.5" अनुसूची 40, वर्ग 3000# फिटिंग मांग उच्च दबाव पाइपिंग प्रणालियों में स्थायी, लीक-प्रूफ कनेक्शन के लिए डिज़ाइन किया गया है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह विषम स्वैग्ड निप्पल उच्च दबाव और संक्षारक द्रव प्रणाली के लिए आदर्श हैः

• तेल एवं गैस: अपतटीय प्लेटफार्मों, समुद्र के नीचे पाइपलाइनों, उच्च दबाव प्रक्रिया लाइनों

• रासायनिक प्रसंस्करण: क्लोराइड युक्त एसिड, नमकीन और समुद्री जल सेवाएं

• निर्जलकरण संयंत्रउच्च दबाव रिवर्स ऑस्मोसिस फ़ीड पाइप

• समुद्री अभियांत्रिकी: समुद्री जल शीतलन प्रणाली, अग्नि जल लाइनें

• क्षैतिज पाइप प्रणाली: एक्सेन्ट्रिक डिजाइन तरल जमा होने या गैस जेबों को रोकता है

4लाभ

• श्रेष्ठ शक्ति: 316L ऑस्टेनिटिक स्टील की तुलना में लगभग दोगुनी शक्ति होती है, जिससे पतली दीवारों के डिजाइन संभव होते हैं

• उत्कृष्ट जंग प्रतिरोध: PREN ~34-36 पिटिंग, दरार संक्षारण, और क्लोराइड तनाव संक्षारण क्रैकिंग (SCC) के लिए उत्कृष्ट प्रतिरोध प्रदान करता है

• असाधारण डिजाइन लाभ: ऑफसेट केंद्र रेखाएं तरल लाइनों के लिए तरल पदार्थ के संचय को रोकने के लिए नीचे "फ्लैट साइड" के साथ स्थापना की अनुमति देती हैं, या वाष्प जेबों को रोकने के लिए तरल पदार्थ के संचय को रोकने के लिए (गैस लाइनों के लिए)

• लागत प्रभावी: उच्च शक्ति महत्वपूर्ण सेवा में ऑस्टेनिटिक ग्रेड की तुलना में सामग्री लागत प्रीमियम की भरपाई करती है

• अच्छी वेल्डिंग क्षमता: मानक वेल्डिंग प्रक्रियाओं के साथ संगत; वेल्डिंग के बाद समाधान एनीलिंग की आवश्यकता होती है

5कार्य

एक पाइपिंग प्रणाली के भीतर विभिन्न व्यास (2 "से 1.5") के दो पाइपों के बीच एक स्थायी, दबाव रेटेड संक्रमण प्रदान करता है. एक्सेंट्रिक कॉन्फ़िगरेशन में पाइप की दीवार के एक तरफ फ्लैट रहने के साथ ऑफसेट केंद्र रेखाएं हैं,जो विशेष रूप से क्षैतिज पाइपलाइनों के लिए डिज़ाइन किया गया है ताकि कमी बिंदु पर तरल जमा होने या हवा के फंसने को रोका जा सके.

6. स्थापना के निर्देश

1. तैयारी: पाइप के छोर और फिटिंग सतहों को सभी प्रदूषकों से पूरी तरह साफ करें

2. संरेखण: क्षैतिज तरल लाइनों के लिए, तरल संचय को रोकने के लिए "फ्लैट साइड" के साथ स्थापित करें; गैस लाइनों के लिए, वाष्प जेब को रोकने के लिए फ्लैट साइड ऊपर

3. वेल्डिंग: प्रमाणित वेल्डरों के साथ अनुमोदित WPS के अनुसार बट-वेल्ड या सॉकेट वेल्ड करें। डुप्लेक्स सामग्री के लिए सख्त गर्मी इनपुट नियंत्रण आवश्यक है

4. वेल्ड के बाद उपचार: डुप्लेक्स संरचना और संक्षारण प्रतिरोध को बहाल करने के लिए 1020-1100°C पर समाधान एनीलिंग के बाद तेजी से ठंडा करने की सिफारिश की जाती है

7. सावधानी

• अभिविन्यास: क्षैतिज पाइप में एक्सेन्ट्रिक रिड्यूसर/स्वैग्ड निप्पल्स को सही ओरिएंटेशन के साथ स्थापित किया जाना चाहिए (तरल पदार्थों के लिए फ्लैट साइड डाउन, गैसों के लिए फ्लैट साइड अप)

• फेराइट संतुलन: 40-60% फेराइट-ऑस्टेनिट माइक्रोस्ट्रक्चर बनाए रखने के लिए उचित वेल्डिंग प्रक्रिया सुनिश्चित करें

• तापमान सीमा: 300°C से ऊपर या -50°C से नीचे उपयोग के लिए अनुशंसित नहीं है

• एनीलिंग: यदि विनिर्माण के दौरान इंटरमेटलिक चरण में भंगुरता होती है तो पूर्ण समाधान एनीलिंग उपचार अनिवार्य है

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिन, आदेश मात्रा और विनिर्देश उपलब्धता के अधीन

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पादों को शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरना पड़ता है, जिसमें मिल टेस्ट प्रमाण पत्र (EN 10204 3.1/3.2) उपलब्ध हैं

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशेष वापसी, विनिमय और वारंटी शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं

.

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
