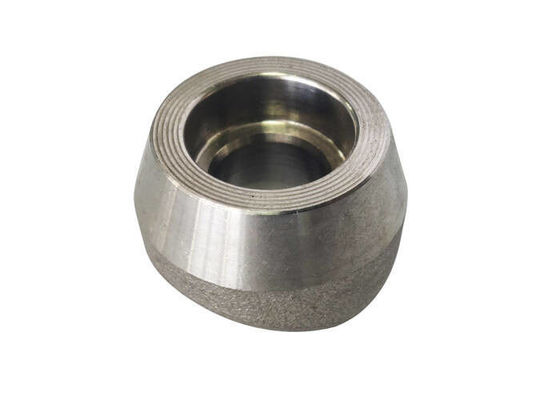

फोल्ड पाइप फिटिंग CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

फोर्ज्ड पाइप फिटिंग्स CuNi सॉकोलेट ASTM B466 UNS C71500 1" 3000LB ASME B16.11

1. उत्पाद विवरण

यह उत्पाद एक फोर्ज्ड CuNi सॉकोलेट है जो  से निर्मित हैUNS C71500 (70/30 कॉपर-निकेल अलॉय / CuNi 70/30) के अनुसार ASTM B466 या ASME B16.11 मानकों  पर। एक सॉकोलेट एक विशेष शाखा कनेक्शन फिटिंग है जिसका उपयोग एक बड़ी मुख्य पाइप (रन पाइप) से एक छोटी शाखा पाइप को जोड़ने के लिए किया जाता है। मानक टीज़ के विपरीत, एक ओलेट परिवार फिटिंग रन पाइप की वक्रता से मेल खाने के लिए आकार की होती है और इसमें आंतरिक सुदृढीकरण होता है, जिससे यह मजबूत और उच्च-तनाव अनुप्रयोगों के लिए बेहतर अनुकूल होती है।UNS C71500 अपने 30% निकल सामग्री के कारण C70600 की तुलना में उच्च शक्ति प्रदान करता है।यह 1" क्लास 3000# फिटिंग दोनों शाखा और मुख्य पाइप साइड पर सॉकेट वेल्ड (SW) कनेक्शन की सुविधा देती है।2. मुख्य उत्पाद पैरामीटर

पैरामीटर

यह सॉकोलेट समुद्री जल और संक्षारक द्रव प्रणालियों के लिए आदर्श है जिन्हें शाखा कनेक्शन की आवश्यकता होती है:

समुद्री और जहाज निर्माण

• : समुद्री जल पाइपिंग सिस्टम, अपतटीय प्लेटफॉर्म, जहाज पर पाइपिंगतेल और गैस

• : उच्च दबाव प्रक्रिया लाइनें, सबसी अनुप्रयोग, रासायनिक इंजेक्शन लाइनेंऊर्जा उत्पादन

• : कंडेनसर और हीट एक्सचेंजर पाइपिंगरासायनिक प्रसंस्करण

• : संक्षारक द्रव हैंडलिंग, फार्मास्युटिकल उपकरणइंस्ट्रूमेंटेशन टैप्स

• : सीमित स्थान वाली पाइपिंग सिस्टम4. लाभ

उत्कृष्ट संक्षारण प्रतिरोध

• : समुद्री जल संक्षारण, पिटिंग और क्लोराइड स्ट्रेस संक्षारण क्रैकिंग के प्रति असाधारण प्रतिरोधबायोफॉलिंग प्रतिरोध

• : स्वाभाविक रूप से समुद्री जैविक वृद्धि का प्रतिरोध करता हैउन्नत शक्ति

• : 30% निकल सामग्री 90/10 CuNi की तुलना में उच्च शक्ति प्रदान करती हैसॉकेट वेल्ड विश्वसनीयता

• : ढीला होने के प्रति उच्च प्रतिरोध के साथ लीक-प्रूफ, स्थायी कनेक्शन प्रदान करता हैआंतरिक सुदृढीकरण

• : सॉकोलेट डिजाइन उच्च-तनाव अनुप्रयोगों के लिए मानक टी कनेक्शन की तुलना में मजबूत हैकिफायती

• : थ्रेडलेस वेल्डिंग से फ्लैंज्ड कनेक्शन की तुलना में इंस्टॉलेशन समय और श्रम लागत कम हो जाती है5. कार्य

सॉकोलेट एक बड़ी मुख्य पाइप से एक छोटी शाखा पाइप (1") तक एक प्रबलित शाखा कनेक्शन बनाता है। इसे छेद काटने के बाद सीधे रन पाइप पर वेल्ड किया जाता है, जो द्रव विचलन के लिए एक मजबूत, लीक-टाइट जंक्शन प्रदान करता है। सॉकेट वेल्ड कनेक्शन में पाइप को सॉकेट में डालना और जोड़ के चारों ओर एक फिलेट वेल्ड लगाना शामिल है, जिससे उच्च-तापमान और उच्च-दबाव वातावरण के लिए उपयुक्त एक स्थायी, दबाव-रेटेड कनेक्शन बनता है।

6. स्थापना निर्देश3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

: रन पाइप की सतह और सॉकोलेट सॉकेट के अंदरूनी हिस्से को अच्छी तरह साफ करें; सभी गंदगी, तेल और मलबा हटा दें।

1. मार्किंग: विनिर्देश के अनुसार रन पाइप पर सटीक ड्रिलिंग स्थान चिह्नित करें।

2. ड्रिलिंग: चिह्नित स्थान पर आवश्यक व्यास के लिए रन पाइप को ड्रिल करें।

3. फिटिंग प्लेसमेंट: रन पाइप वक्रता के साथ उचित संरेखण सुनिश्चित करते हुए, ड्रिल किए गए छेद पर सॉकोलेट को स्थिति में रखें।

4. वेल्डिंग: 1/16" (1.6 मिमी) विस्तार गैप छोड़कर शाखा पाइप को सॉकेट सॉकेट में डालें। स्वीकृत WPS के साथ प्रमाणित वेल्डर का उपयोग करके सॉकोलेट-टू-रन पाइप और शाखा पाइप-टू-सॉकोलेट दोनों जोड़ों के चारों ओर फिलेट वेल्डिंग करें।

5. सफाई: गुणवत्ता प्रक्रिया के अनुसार वेल्डिंग के बाद सफाई और निरीक्षण; वेल्डिंग के बाद किसी हीट ट्रीटमेंट की आवश्यकता नहीं है।3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

6. सॉकेट गैप: सेवा के दौरान थर्मल विस्तार क्रैकिंग को रोकने के लिए 1/16" विस्तार गैप अनिवार्य है।3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

: संदूषण को रोकने के लिए स्टील निर्माण की तुलना में उच्च स्तर की स्वच्छता की आवश्यकता होती है।

• तापमान सीमा: अधिकतम सेवा तापमान ~400°C; इस सीमा से ऊपर संचालन से बचें।

• वेल्डिंग प्रक्रिया: ऑक्सीकरण को रोकने के लिए वेल्डिंग के लिए निष्क्रिय गैस शील्डिंग (आर्गन) का उपयोग करें।

• फिलर मेटल: वेल्डिंग के लिए मिलान 70/30 CuNi फिलर मेटल (जैसे, ERCuNi) का उपयोग करें।3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

• : स्थापना के बाद फिलेट वेल्ड अखंडता के लिए विज़ुअल और PT परीक्षा की सिफारिश की जाती है।8. शिपिंग और डिलीवरी3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

• 15-30 दिन, ऑर्डर मात्रा और विनिर्देश उपलब्धता के अधीन।

• 9. भुगतान की शर्तेंसामान्य अंतरराष्ट्रीय भुगतान विधियों में  शामिल हैं

T/T (टेलीग्राफिक ट्रांसफर)

•  और L/C at sight (लेटर ऑफ क्रेडिट)।

10. पैकेजिंग

• उत्पादों को सुरक्षित रूप से  में पैक किया जाता हैप्लाईवुड केस या लकड़ी के क्रेट3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

11. बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पादों का शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण किया जाता है, जिसमें मिल टेस्ट सर्टिफिकेट (EN 10204 3.1/3.2) उपलब्ध होते हैं।गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग बनाए रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें।विशिष्ट वापसी, विनिमय और वारंटी शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।अक्सर पूछे जाने वाले प्रश्न1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता?3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

2. आपका डिलीवरी का समय कितना है?

•     आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

•     हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।

• 4. आपकी भुगतान की शर्तें क्या हैं?

    भुगतान

=1000USD, 50% T/T अग्रिम में, शिपमेंट से पहले शेष राशि।
