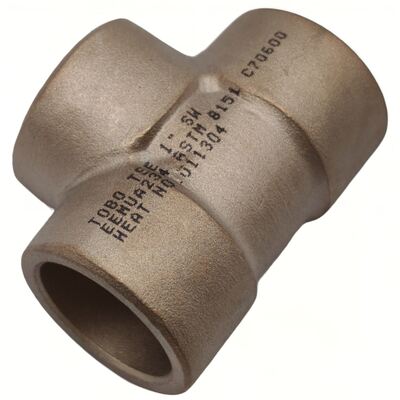

UNS C70600 कॉपर निकेल सॉकेट वेल्ड टी ASTM B151 1" फोल्ड पाइप फिटिंग

UNS C70600 कॉपर निकेल सॉकेट वेल्ड टी ASTM B151 1" फोल्ड पाइप फिटिंग

1. उत्पाद का वर्णन

यह उत्पाद से निर्मित एक फोल्ड सोकेट वेल्ड टी हैUNS C70600(90/10 तांबा-निकल मिश्र धातु / CuNi 90/10)एएसटीएम बी151औरएएसएमई बी1611मानक. UNS C70600, जिसे CuNi10Fe1.6Mn या Werkstoff Nr. 2 के रूप में भी जाना जाता है।0872, लगभग 90% तांबा और 10% निकेल युक्त एक कुचल तांबा-निकल मिश्र धातु है जिसमें संक्षारण प्रतिरोध और यांत्रिक गुणों को बढ़ाने के लिए लोहे और मैंगनीज के छोटे जोड़ हैं. यह 1 "काढ़ा फिटिंग एक सॉकेट वेल्ड (एसडब्ल्यू) कनेक्शन है, छोटे छेद पाइपिंग सिस्टम (आमतौर पर एनपीएस 2 या छोटे) में स्थायी फिलेट-वेल्ड जोड़ों के लिए डिज़ाइन किया गया है.

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह सॉकेट वेल्ड टी समुद्र के पानी और संक्षारक द्रव प्रणाली के लिए आदर्श है जिसमें उच्च रिसाव अखंडता की आवश्यकता होती हैः

• समुद्री और जहाज निर्माण: समुद्री जल शीतलन प्रणाली, अग्नि जल लाइनें, बालास्ट प्रणाली, बैज लाइनें

• अपतटीय तेल एवं गैस: समुद्री जल इंजेक्शन प्रणाली, हीट एक्सचेंजर

• निर्जलकरण संयंत्र: रिवर्स ऑस्मोसिस फीड हेडर शाखाएं, सॉल्वर रिसाइक्लेशन लाइनें

• विद्युत उत्पादन: कंडेनसर शीतलन जल प्रणाली, परमाणु संयंत्र सेवा जल

• रासायनिक प्रसंस्करण: क्लोरीन युक्त अपशिष्ट जल पाइप, हीट एक्सचेंजर शीतलन जल बायपास

4लाभ

• उच्च क्षरण प्रतिरोध: समुद्र के पानी, पिटिंग, क्रैकिंग और तनाव जंग के लिए असाधारण प्रतिरोध

• जैवसंश्लेषण प्रतिरोध: एक सुरक्षात्मक ऑक्साइड परत बनाता है जो प्राकृतिक रूप से समुद्री जैविक विकास का विरोध करता है

• सोकेट वेल्ड की विश्वसनीयता: फिलेट वेल्ड उच्च लीक प्रतिरोध, कंपन और थर्मल साइकिल के अधीन लाइनों पर उत्कृष्ट प्रदर्शन प्रदान करता है

• लागत प्रभावी: 70/30 CuNi या उच्चतर निकेल मिश्र धातुओं की तुलना में प्रदर्शन और लागत का अनुकूल संतुलन प्रदान करता है

• अच्छी वेल्डिंग क्षमता: मानक जीटीएडब्ल्यू प्रक्रियाओं का उपयोग करके मेल खाने वाले ईआरसीयूएनआई भराव के साथ आसानी से वेल्डेबल

5कार्य

सॉकेट वेल्ड टी एक टी के आकार के विन्यास में तीन पाइप अनुभागों को जोड़ता है, जिससे द्रव को एक एकल इनलेट से दो शाखा आउटलेट में विभाजित किया जा सकता है, या दो इनलेट से एक आउटलेट में संयुक्त किया जा सकता हैसोकेट वेल्ड डिजाइन में पाइप को सोकेट में डालना और संयुक्त के चारों ओर एक फिलेट वेल्ड लगाना शामिल है, जिससे एक स्थायी, लीक-टाइट कनेक्शन बनता है.

6. स्थापना के निर्देश

1. तैयारी: तेल, वसा और ऑक्सीकरण के पाइप के छोर, टी सॉकेट और भरने की धातु को कम करना और साफ करना; CuNi को स्टील की तुलना में अधिक स्वच्छता की आवश्यकता होती है

2. विस्तार का अंतर: वेल्डिंग से पहले पाइप के अंत और सॉकेट के नीचे के बीच एक 1/16 " (1.6 मिमी) का अंतर छोड़ पाइप डालें

3. वेल्डिंग: मिलान ERCuNi भरने के तार (AWS A5.7) के साथ GTAW (TIG) प्रक्रिया का उपयोग करें; जड़ पास के लिए अनुशंसित बैक प्यूरिंग के साथ 100% आर्गन परिरक्षण का उपयोग करें

4. वेल्ड के बाद: छिड़काव और स्लग को हटाएं; चमकदार खत्म छोड़ने के लिए स्टेनलेस स्टील ब्रश से साफ करें; वेल्ड के बाद गर्मी उपचार की आवश्यकता नहीं है

7. सावधानी

• स्वच्छता: वेल्ड प्रदूषण को रोकने के लिए कार्बन स्टील निर्माण की तुलना में उच्च स्तर की स्वच्छता की आवश्यकता होती है

• तापमान सीमा: अधिकतम परिचालन तापमान ~260°C (500°F); उच्च तापमान के लिए सिस्टम स्थितियों की जांच करें

• वेल्डिंग हीट इनपुट: CuNi पोतल ऑक्साइड फिल्म के साथ सुस्त है; उचित एम्पेरेज नियंत्रण और तकनीक की आवश्यकता होती है

• संगतता: नाइट्रिक एसिड या अमोनिया प्रणालियों के साथ उपयोग के लिए अनुशंसित नहीं है

• सॉकेट गैप: सेवा के दौरान थर्मल विस्तार दरार को रोकने के लिए 1/16 "विस्तार अंतर अनिवार्य है

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिन, आदेश मात्रा और विनिर्देश उपलब्धता के अधीन

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेसुरक्षित परिवहन सुनिश्चित करने के लिए बुलबुला लिपटे और आंतरिक ढक्कन के साथ

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पादों को शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरना पड़ता है, जिसमें मिल टेस्ट प्रमाण पत्र (EN 10204 3.1/3.2) उपलब्ध हैं

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशेष वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
