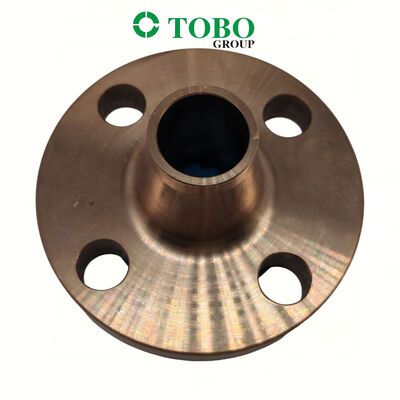

2" UNS C70600 कॉपर निकल वेल्ड नेक फ्लैंज ASTM B466 मरीन पाइपलाइन कनेक्टिंग फ्लैंज

2" UNS C70600 कॉपर निकेल वेल्ड नेक फ्लैंज ASTM B466 समुद्री पाइपलाइन कनेक्टिंग फ्लैंज

1. उत्पाद का वर्णन

यह उत्पाद एक वेल्ड नेक (WN) फ्लैंज है जोUNS C70600(90/10 तांबा-निकल मिश्र धातु / CuNi 90/10)एएसटीएम बी 466औरएएसएमई बी165मानक. UNS C70600, जिसे CuNi10Fe1Mn या DIN 2 के रूप में भी जाना जाता है।0872, सबसे व्यापक रूप से इस्तेमाल किया समुद्री तांबा-निकल ग्रेड है, जो अपने उत्कृष्ट समुद्री जल संक्षारण प्रतिरोध और प्राकृतिक एंटीफॉलिंग व्यवहार के लिए मूल्यवान हैवेल्ड नेक फ्लैंज में एक कॉपर हब होता है जो पाइप की दीवार पर सुचारू रूप से संक्रमण करता है, जो उच्च शक्ति और सीलिंग विश्वसनीयता प्रदान करता हैयह 2" का फ्लैंज कठिन समुद्री और अपतटीय पाइपलाइन प्रणालियों में स्थायी बट-वेल्ड कनेक्शन के लिए डिज़ाइन किया गया है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह वेल्ड गर्दन निकला हुआ किनारा मांग वातावरण में समुद्र के पानी और संक्षारक द्रव प्रणाली के लिए आदर्श है:

• समुद्री और जहाज निर्माण: समुद्री जल शीतलन प्रणाली, अग्निशमन जल लाइनें, बालास्ट प्रणाली, स्पलैश जोन अनुप्रयोग

• अपतटीय तेल एवं गैस: समुद्री जल लिफ्ट पाइप, प्लेटफॉर्म कूलिंग वाटर रिंग नली, सबसी पाइप

• निर्जलकरण संयंत्र: समुद्री जल का सेवन, रिवर्स ऑस्मोसिस फीड लाइनें, सॉल्वर रीसाइक्लिंग

• विद्युत उत्पादन: कंडेनसर शीतलन जल प्रणाली, हीट एक्सचेंजर

• रासायनिक प्रसंस्करण: क्लोराइड युक्त वातावरण जहां स्टेनलेस स्टील का उपयोग नहीं किया जा सकता है

4लाभ

• समुद्र के जल के जंग प्रतिरोध में उत्कृष्टता: समुद्री वातावरण में छिद्र, दरार संक्षारण और क्लोराइड तनाव-संक्षारण के लिए असाधारण प्रतिरोध

• प्राकृतिक अशुद्धता रोधी व्यवहार: तांबे की मात्रा समुद्री जैविक विकास को रोकती है, बिना कोटिंग के पाइप के छेद को साफ रखती है

• वेल्ड गर्दन डिजाइन: कॉपर हब चिकनी तनाव संक्रमण, थकान और थर्मल साइकिल के लिए उत्कृष्ट प्रतिरोध प्रदान करता है

• उच्च शक्ति और विश्वसनीयता: मध्यम और उच्च तापमान पर अच्छे यांत्रिक गुणों को बनाए रखता है, और क्रायोजेनिक तापमान पर लचीलापन बनाए रखता है

• उत्कृष्ट वेल्डिंग क्षमता: एकल-चरण अल्फा संरचना जटिल प्रीहीटिंग के बिना उत्कृष्ट निर्माण गुणों को सक्षम करती है

5कार्य

वेल्ड नेक फ्लैंज एक पाइप प्रणाली में पाइप, वाल्व या उपकरण को जोड़ने के लिए एक स्थायी, लीक-प्रूफ बोल्ट कनेक्शन बिंदु प्रदान करता है। कॉपर नेक पाइप में बट-वेल्डेड है,एक एकीकृत संरचना का गठन जो तनाव को समान रूप से वितरित करता है और संयुक्त पर दबाव एकाग्रता को कम करता है. फ्लैंज का चेहरा (आमतौर पर उठाया चेहरा) एक मिलान फ्लैंज के लिए bolted जब एक विश्वसनीय सील सुनिश्चित करने के लिए एक गास्केट समायोजित करता है.

6. स्थापना के निर्देश

1. पैकिंग का निरीक्षण: पारगमन क्षति की जाँच करें; ASME B16 के अनुसार अंकन और आयामों की जांच करें।5

2. सतह की तैयारी: स्टेनलेस स्टील के तार के ब्रश का उपयोग करके वेल्ड बेवल और आसन्न क्षेत्र को साफ करें; सभी तेल, वसा और ऑक्सीकरण को हटा दें

3. संरेखण: ठीक से पाइप के अंत के साथ फ्लैंज गर्दन संरेखित, उचित फिट-अप और चौकोरता सुनिश्चित

4. वेल्डिंग: मिलान के साथ जीटीएडब्ल्यू (टीआईजी) प्रक्रिया का उपयोग करेंERCuNi भरने वाला तार(AWS A5.7) 100% आर्गन परिरक्षण का प्रयोग करें; जड़ पास के लिए बैक प्यूरीफिकेशन की सिफारिश की जाती है। सामान्य रूप से प्रीहीट की आवश्यकता नहीं होती है; इंटरपास तापमान ≤150°C। वेल्ड के बाद गर्मी उपचार की आवश्यकता नहीं होती है

5. गास्केट की स्थापना: फ्लैंज के चेहरे पर एक उपयुक्त गास्केट (जैसे, सर्पिल घाव, पीटीएफई) लगाएं

6. बॉल्टिंग: बोल्ट स्थापित करें और अनुशंसित टोक़ मूल्य तक क्रॉस-टॉर्क अनुक्रम में कसें

7. हाइड्रो टेस्ट: परीक्षण दबाव = 1.5 × डिजाइन दबाव; परिवेश का तापमान 5°C से कम नहीं

7. सावधानी

• स्वच्छता: कार्बन स्टील के निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है; विशेष स्टेनलेस स्टील उपकरण का उपयोग करें

• तापमान सीमा: जलीय संक्षारण सेवा के लिए, 300 डिग्री सेल्सियस से अधिक तापमान के लिए सिस्टम स्थितियों की जांच करें

• मध्यम संगतता: मजबूत ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) या अमोनिया प्रणालियों के साथ उपयोग के लिए अनुशंसित नहीं है

• बोल्टिंग टॉर्क: गास्केट क्षति या फ्लैंज विकृति को रोकने के लिए अनुशंसित टोक़ से अधिक न हो

• गास्केट का चयन: सेवा माध्यम और दबाव/तापमान स्थितियों के साथ संगत गास्केट सामग्री चुनें

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिन, आदेश मात्रा, दबाव वर्ग और विनिर्देश उपलब्धता के अधीन

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पाद शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरते हैं,मिल परीक्षण प्रमाणपत्र (एन 10204 3.1/3.2)उपलब्ध

• पीएमआई और तीसरे पक्ष का निरीक्षण (एबीएस, डीएनवी, सीसीएस, एलआर, बीवी, आदि) अनुरोध पर उपलब्ध है

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशेष वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
