लैप जॉइंट फ्लेंज ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 25

लैप जॉइंट फ्लेंज ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 25

1. उत्पाद का वर्णन

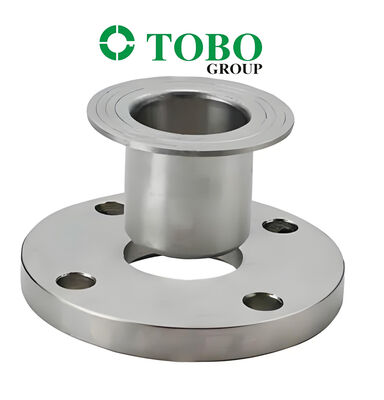

यह उत्पाद एक लैप ज्वाइंट (एलजे) फ्लैंज हैUNS S31803(Duplex 2205 / F51) स्टेनलेस स्टील के अनुसारएएसटीएम ए815औरएएसएमई बी165मानक. एक गोद संयुक्त निकला हुआ किनारा (जिसे "लौस निकला हुआ किनारा" भी कहा जाता है) एक दो भागों का संयोजन है जिसमें एक समर्थन निकला हुआ किनारा और एक स्टब अंत होता है. स्टब अंत पाइप के लिए बट-वेल्डेड है, और गोद संयुक्त फ्लैंज स्टब अंत पर फिसल जाता हैफ्लैंज स्वयं हैनहींसीधे पाइप या स्टब के अंत से जुड़ा हुआ, जिससे यह स्वतंत्र रूप से घूमने में सक्षम हो. UNS S31803 लगभग 50% ऑस्टेनाइट और 50% फेराइट के माइक्रोस्ट्रक्चर के साथ एक दो-चरण स्टेनलेस स्टील है,मानक 300 श्रृंखला के ऑस्टेनिटिक स्टेनलेस स्टील्स जैसे 304/316L की लगभग दोगुनी शक्ति प्रदान करता हैयह 2 "फ्लैंज उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें अक्सर अलग करने, संरेखण लचीलापन और उच्च संक्षारण प्रतिरोध की आवश्यकता होती है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह गोद संयुक्त फ्लैंज संक्षारक वातावरण और लगातार रखरखाव की आवश्यकता वाली प्रणालियों के लिए आदर्श हैः

• तेल एवं गैस: अपतटीय प्लेटफार्म, समुद्र के नीचे पाइपलाइन, रासायनिक इंजेक्शन लाइनें

• रासायनिक प्रसंस्करण: क्लोराइड युक्त प्रक्रिया प्रवाह, एसिड सेवाएं

• समुद्री अभियांत्रिकी: समुद्री जल पाइप प्रणाली, जहाज निर्माण, निर्जलीकरण संयंत्र

• विद्युत उत्पादन: शीतलन जल प्रणाली, हीट एक्सचेंजर

• पल्स और पेपर: ब्लीचिंग लाइन, डाइजेस्टर सिस्टम

• कम दबाव और बड़े व्यास के पाइप: 24 इंच से अधिक के आकार आमतौर पर गोद जोड़ों के रूप में निर्मित होते हैं

4लाभ

• घुमावदार फ्लैंज डिजाइन: समर्थन निकला हुआ किनारा स्वतंत्र रूप से घूम सकता है, जिससे पाइप गलत तरीके से संरेखित होने पर भी बोल्ट छेद को आसानी से संरेखित किया जा सकता है

• लागत प्रभावी: केवल स्टब के अंत को डुप्लेक्स स्टेनलेस स्टील से बनाने की आवश्यकता है; समर्थन फ्लैंज को कम लागत वाले कार्बन स्टील से निर्मित किया जा सकता है, जिससे समग्र सिस्टम लागत में काफी कमी आती है

• श्रेष्ठ शक्ति: 316L ऑस्टेनिटिक स्टील की तुलना में लगभग दोगुनी शक्ति होती है, जिससे पतली दीवारों के डिजाइन संभव होते हैं

• उत्कृष्ट जंग प्रतिरोध: PREN ~34-36 पिटिंग, दरार संक्षारण और क्लोराइड तनाव संक्षारण क्रैकिंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है

• आसान रखरखाव: लूप जॉइंट डिजाइन पाइपलाइन निरीक्षण और सफाई के लिए काटने या वेल्डिंग के बिना तेजी से अलग करने और फिर से इकट्ठा करने की अनुमति देता है

5कार्य

लैप जॉइंट फ्लैंज पाइप सिस्टम में पाइप, वाल्व या उपकरणों को जोड़ने के लिए एक हटाने योग्य, लीक-प्रूफ बोल्ट कनेक्शन बिंदु प्रदान करता है. स्टब अंत पाइप के लिए बट-वेल्डेड है, और समर्थन निकला हुआ किनारा इसके ऊपर फिसल जाता है, जिससे निकला हुआ किनारा बोल्ट-छेद संरेखण के लिए स्वतंत्र रूप से घूमने की अनुमति देता है. फ्लैंज के चेहरे पर एक सील सुनिश्चित करने के लिए एक गस्केट है जब एक संभोग फ्लैंज के लिए बोल्ट किया जाता है। यह डिजाइन विशेष रूप से उन प्रणालियों के लिए उपयोगी है जिन्हें लगातार रखरखाव, सफाई,या घटक प्रतिस्थापन.

6. स्थापना के निर्देश

1. पैकिंग का निरीक्षण: पारगमन क्षति की जाँच करें; ASME B16 के अनुसार अंकन और आयामों की जांच करें।5

2. सतह की तैयारी: विशेष औजारों का उपयोग करके स्टब एंड वेल्ड बेवल और आसन्न क्षेत्र को साफ करें; सभी तेल, वसा और प्रदूषकों को हटा दें

3. स्टब एंड वेल्डिंग: प्रमाणित वेल्डरों के साथ स्वीकृत डब्ल्यूपीएस के अनुसार पाइप के अंत तक स्टब-वेल्ड करें। डुप्लेक्स सामग्रियों के लिए, सख्त गर्मी इनपुट नियंत्रण आवश्यक है।डुप्लेक्स संरचना और संक्षारण प्रतिरोध को बनाए रखने के लिए 1020-1100°C पर समाधान एनीलिंग और उसके बाद पानी से बुझाने की आवश्यकता होती है

4. फ्लैंज की स्थापना: कंधे के जोड़ के समर्थन फ्लैंज को स्टब के अंत पर फिसलें

5. गास्केट की स्थापना: फ्लैंज के चेहरे पर एक उपयुक्त गास्केट (जैसे, सर्पिल घाव, पीटीएफई) लगाएं

6. बॉल्टिंग: समर्थन फ्लैंज को स्वतंत्र रूप से घुमाकर बोल्ट छेद को संरेखित करें, बोल्ट स्थापित करें, और अनुशंसित टोक़ मूल्य के लिए क्रॉस-टॉर्क अनुक्रम में कस

7. हाइड्रो टेस्ट: परीक्षण दबाव = 1.5 × डिजाइन दबाव; परिवेश का तापमान 5°C से कम नहीं

7. सावधानी

• फेराइट संतुलन: यह सुनिश्चित करें कि फेराइट सामग्री वॉल्यूम के हिसाब से 40-60% के बीच बनी रहे। अनुचित गर्मी उपचार स्पेक्स के बाहर फेराइट अनुपात का सबसे आम कारण है

• तापमान सीमा: कम कठोरता के कारण 300°C से ऊपर या -50°C से नीचे उपयोग के लिए अनुशंसित नहीं है

• स्वच्छता: कार्बन स्टील के निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है; प्रदूषण को रोकने के लिए विशेष उपकरण का उपयोग करें

• बोल्टिंग टॉर्क: गास्केट क्षति या फ्लैंज विकृति को रोकने के लिए अनुशंसित टोक़ से अधिक न हो

• गास्केट का चयन: सेवा माध्यम और दबाव/तापमान स्थितियों के साथ संगत गास्केट सामग्री चुनें

• स्टब अंत संगतता: सुनिश्चित करें कि स्टब अंत प्रकार (ए, बी, या सी) गोद संयुक्त निकला हुआ किनारा डिजाइन से मेल खाती है

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिनमानक आकारों के लिए; बड़े आकारों और कस्टम विनिर्देशों के लिए विस्तारित नेतृत्व समय की आवश्यकता हो सकती है

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पाद शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरते हैं,मिल परीक्षण प्रमाणपत्र (एन 10204 3.1/3.2)उपलब्ध, जिसमें फेराइट सामग्री और संक्षारण परीक्षण के परिणाम शामिल हैं

• तीसरे पक्ष का निरीक्षण (एबीएस, डीएनवी, सीसीएस, एलआर, बीवी आदि) अनुरोध पर उपलब्ध है

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशेष वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।
