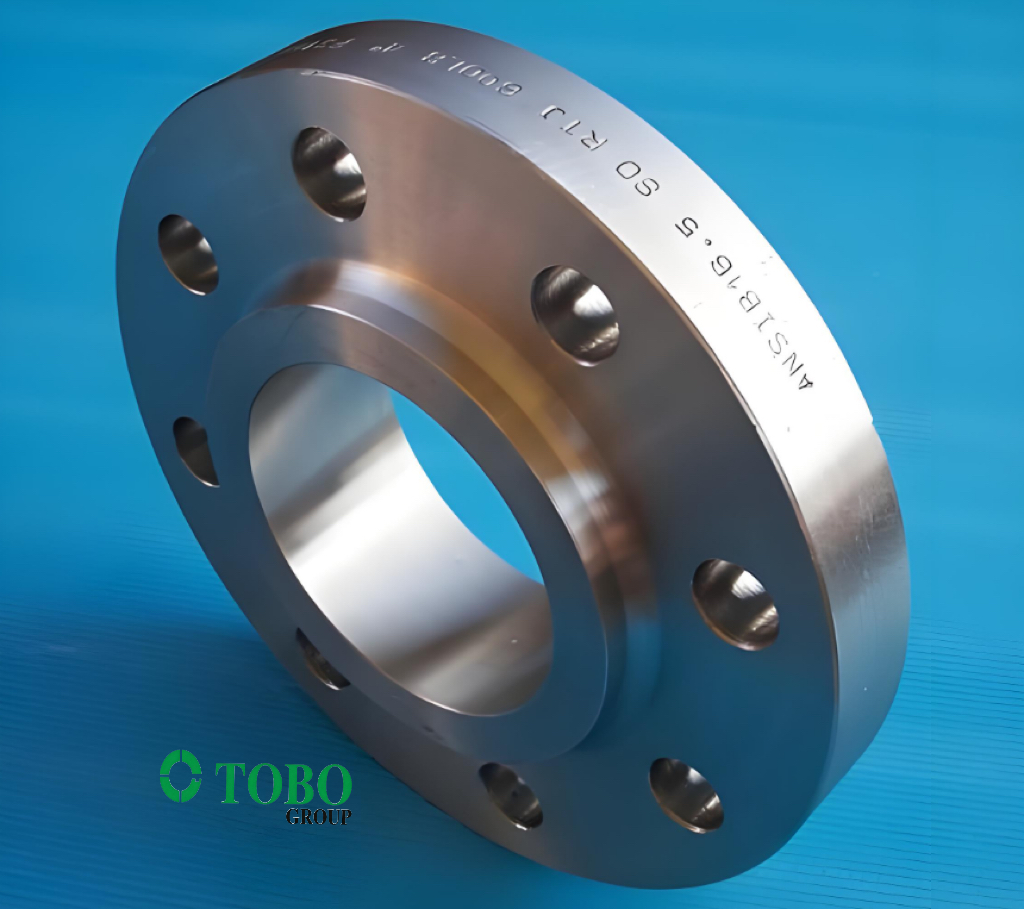

CUNI स्लिप ऑन फ्लेंज ASTM B466 UNS C71500 4 इंच ASME B165

CUNI स्लिप ऑन फ्लेंज ASTM B466 UNS C71500 4 इंच ASME B165

1. उत्पाद का वर्णन

यह उत्पाद एक स्लिप-ऑन (SO) फ्लैंज है जोUNS C71500(70/30 तांबा-निकल मिश्र धातु / CuNi 70/30)एएसटीएम बी 466औरएएसएमई बी165मानकजिसे CuNi30Fe1Mn या Werkstoff Nr. 2 के नाम से भी जाना जाता है।0882, इस मिश्र धातु में लगभग 70% तांबा और 30% निकल होता है, जिसमें ताकत, संक्षारण प्रतिरोध और कटाव प्रतिरोध को बढ़ाने के लिए लोहे और मैंगनीज के छोटे जोड़ होते हैंएक स्लिप-ऑन फ्लैंज को पाइप के अंत पर स्लाइड करने के लिए डिज़ाइन किया गया है और फिर इसे अंदर और बाहर दोनों तरफ वेल्डेड किया जाता है, जो एक मजबूत, लीक-प्रूफ कनेक्शन प्रदान करता हैयह 4 इंच का फ्लैंज निम्न से मध्यम दबाव के अनुप्रयोगों के लिए उपयुक्त है और इसका व्यापक रूप से समुद्री और समुद्री जल पाइप प्रणाली में उपयोग किया जाता है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह स्लिप-ऑन फ्लैंज समुद्री जल और संक्षारक द्रव प्रणालियों के लिए आदर्श हैः

• समुद्री और जहाज निर्माण: समुद्री जल शीतलन प्रणाली, अग्नि जल लाइन, बालास्ट प्रणाली

• अपतटीय तेल एवं गैस: प्लेटफार्म पाइपिंग, समुद्र के नीचे अनुप्रयोग, समुद्री जल इंजेक्शन

• निर्जलकरण संयंत्र: समुद्री जल का सेवन, रिवर्स ऑस्मोसिस फीड लाइनें, सॉल्वर रीसाइक्लिंग

• विद्युत उत्पादन: कंडेनसर शीतलन जल प्रणाली, हीट एक्सचेंजर

• रासायनिक प्रसंस्करण: क्लोराइड युक्त वातावरण, शीतलन जल इकाइयां

4लाभ

• उच्च क्षरण प्रतिरोध: समुद्री जल, पिटिंग, क्रैकिंग, और क्लोराइड तनाव जंग के लिए असाधारण प्रतिरोध

• जैवसंश्लेषण प्रतिरोध: तांबे की मात्रा समुद्री जैविक विकास को बाधित करती है

• उच्च शक्ति: 70/30 CuNi 90/10 CuNi की तुलना में बेहतर शक्ति और क्षरण प्रतिरोध प्रदान करता है

• लागत प्रभावी: स्लिप-ऑन डिजाइन वेल्ड नेक फ्लैंग्स की तुलना में स्थापित करना और अधिक किफायती है

• अच्छी वेल्डिंग क्षमता: एकल-चरण अल्फा संरचना उत्कृष्ट विनिर्माण गुणों को सक्षम करती है

5कार्य

स्लिप-ऑन फ्लेंज पाइप, वाल्व या उपकरण को जोड़ने के लिए एक बोल्ट कनेक्शन बिंदु प्रदान करता है। फ्लेंज पाइप के अंत पर स्लाइड करता है और अंदर और बाहर दोनों तरफ फिलेट वेल्ड द्वारा सुरक्षित है,एक मजबूत, लीक-प्रूफ जॉइंटफ्लैंज के चेहरे पर एक गैस्केट होता है जो एक जुड़ा हुआ फ्लैंज के लिए bolted होने पर एक विश्वसनीय सील सुनिश्चित करता है।

6. स्थापना के निर्देश

1. पैकिंग का निरीक्षण: पारगमन क्षति की जाँच करें; ASME B16 के अनुसार अंकन और आयामों की जांच करें।5.

2. सतह की तैयारी: विशेष औजारों का प्रयोग करके पाइप के अंत और फ्लैंज छेद को साफ करें; सभी तेल, वसा और प्रदूषकों को हटा दें।

3. स्थान: स्लिप-ऑन फ्लैंज को पाइप पर आवश्यक स्थिति में स्लाइड करें. पाइप के अंत को ऊपर उठाया चेहरा सील सतह के साथ फ्लश नहीं किया जाना चाहिए.

4. संरेखण: घुमाएँ फ्लैंज समानांतर बोल्ट छेद के साथ संभोग घटक.

5. टैक वेल्डिंग: फ्ल्यांज के चारों ओर कई बिंदुओं पर टांक वेल्ड लगाएं ताकि इसे जगह पर रखा जा सके.

6. अंतिम वेल्डिंग: फ्लेंज के अंदर और बाहर दोनों तरफ फिलेट वेल्ड करें. टीआईजी वेल्डिंग की सिफारिश की जाती है.

7. वेल्ड के बाद: वेल्ड क्षेत्र साफ करें; वेल्ड के बाद हीट ट्रीटमेंट की आवश्यकता नहीं है।

8. बॉल्टिंग: गास्केट, बोल्ट स्थापित करें और अनुशंसित टोक़ मूल्य तक क्रॉस-टॉर्क अनुक्रम में कसें।

7. सावधानी

• स्वच्छता: कार्बन स्टील निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है; विशेष स्टेनलेस स्टील उपकरण का उपयोग करें।

• तापमान सीमा: जलीय संक्षारण सेवा के लिए, 300 डिग्री सेल्सियस से अधिक तापमान के लिए सिस्टम स्थितियों की जांच करें.

• वेल्डिंग हीट इनपुट: क्यूएनआई पोतल ऑक्साइड फिल्म के साथ सुस्त है; उचित एम्पेरेज नियंत्रण की आवश्यकता होती है।

• मध्यम संगतता: मजबूत ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) या अमोनिया प्रणालियों के साथ उपयोग के लिए अनुशंसित नहीं है।

• बोल्टिंग टॉर्क: गास्केट क्षति या फ्लैंज विकृति को रोकने के लिए अनुशंसित टॉर्क से अधिक न हो।

• गास्केट का चयन: सेवा माध्यम और दबाव/तापमान स्थितियों के साथ संगत गास्केट सामग्री चुनें।

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिन, आदेश मात्रा, दबाव वर्ग और विनिर्देश उपलब्धता के अधीन.

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र).

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए.

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पाद शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरते हैं,मिल परीक्षण प्रमाणपत्र (एन 10204 3.1/3.2)उपलब्ध.

• तीसरे पक्ष का निरीक्षण (एबीएस, डीएनवी, सीसीएस, एलआर, बीवी आदि) अनुरोध पर उपलब्ध है.

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग को बनाए रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष की निरीक्षण रिपोर्ट प्रदान करें।

• विशेष वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
