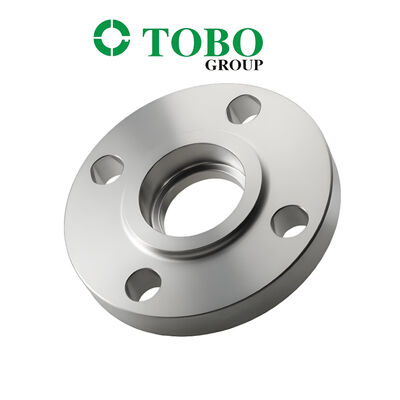

स्लिप ऑन फ्लैंज ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 2" हाई प्रेशर पाइपलाइन कनेक्टिंग फ्लैंज

स्लिप ऑन फ्लैंज ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 2" उच्च दबाव पाइपलाइन कनेक्टिंग फ्लैंज

1. उत्पाद का वर्णन

यह उत्पाद एक स्लिप-ऑन (SO) फ्लैंज है जोUNS S31803(Duplex 2205 / F51) स्टेनलेस स्टील के अनुसारएएसटीएम ए815औरएएसएमई बी165मानक. UNS S31803 एक दो-चरण स्टेनलेस स्टील है जिसमें लगभग 50% फेराइट और 50% ऑस्टेनिट का सूक्ष्म संरचना है, जो मोटे तौर परदोगुनी उपज शक्तिस्टैंडर्ड 300 सीरीज़ के ऑस्टेनिटिक स्टेनलेस स्टील्स जैसे 304L या 316L के साथ उत्कृष्ट संक्षारण प्रतिरोध बनाए रखते हुए. एक स्लिप-ऑन फ्लैंज पाइप के अंत पर स्लाइड करने के लिए डिज़ाइन किया गया है और फिर द्वारा सुरक्षित हैदो फिलेट वेल्ड्सएक आंतरिक और एक बाहरी कनेक्शन जो एक मजबूत, लीक-प्रूफ कनेक्शन प्रदान करता हैयह 2 "फ्लैंज मध्यम से उच्च दबाव के अनुप्रयोगों के लिए उपयुक्त है और व्यापक रूप से मांग वाले औद्योगिक पाइपिंग प्रणालियों में उपयोग किया जाता है।

2मुख्य उत्पाद मापदंड

3आवेदन / उपयोग

यह स्लिप-ऑन फ्लैंज उच्च दबाव और संक्षारक द्रव प्रणालियों के लिए आदर्श हैः

• तेल एवं गैस: अपतटीय प्लेटफार्मों, समुद्र के नीचे पाइप लाइनों, उच्च दबाव प्रक्रिया लाइनों

• रासायनिक प्रसंस्करण: क्लोराइड युक्त एसिड, सैलून सेवाएं, हीट एक्सचेंजर

• निर्जलकरण संयंत्र: उच्च दबाव समुद्री जल प्रवेश और आरओ फ़ीड पाइप

• समुद्री अभियांत्रिकी: समुद्री जल पाइप प्रणाली, जहाज निर्माण

• विद्युत उत्पादन: शीतलन जल प्रणाली, उच्च तापमान सेवा

• पल्स और पेपर: ब्लीचिंग लाइन, डाइजेस्टर सिस्टम

4लाभ

• श्रेष्ठ शक्ति: उपज की शक्ति लगभगदुगुना316L ऑस्टेनिटिक स्टील की तुलना में अधिक पतली दीवार डिजाइन और वजन में कमी के लिए

• उत्कृष्ट जंग प्रतिरोध: PREN ~34-36 पिटिंग, दरार संक्षारण और क्लोराइड तनाव संक्षारण क्रैकिंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है

• स्लिप-ऑन सरलता: स्थापित करने के लिए आसान; वेल्डिंग से पहले बोल्ट-छेद संरेखण के लिए फ्लैंज घुमाया जा सकता है

• लागत प्रभावी: वेल्ड नेक फ्लैंग्स की तुलना में कम प्रारंभिक लागत; अधिक किफायती स्थापना

• अच्छी वेल्डिंग क्षमता: मानक वेल्डिंग प्रक्रियाओं के साथ संगत; वेल्डिंग के बाद समाधान एनीलिंग की सिफारिश की जाती है

5कार्य

स्लिप-ऑन फ्लैंज पाइप सिस्टम में पाइप, वाल्व या उपकरणों को जोड़ने के लिए एक बोल्ट कनेक्शन बिंदु प्रदान करता हैफ्लैंज पाइप के अंत पर स्लाइड करता है और अंदर और बाहर दोनों तरफ फिलेट वेल्ड द्वारा सुरक्षित है, जो एक मजबूत, लीक-प्रूफ जोड़ बनाता हैफ्लैंज के चेहरे पर एक गैस्केट होता है जो एक जुड़ा हुआ फ्लैंज के लिए bolted होने पर एक विश्वसनीय सील सुनिश्चित करता है।

6. स्थापना के निर्देश

1. पैकिंग का निरीक्षण: पारगमन क्षति की जाँच करें; ASME B16 के अनुसार अंकन और आयामों की जांच करें।5

2. सतह की तैयारी: विशेष औजारों का प्रयोग करके पाइप के अंत और फ्लैंज के छेद को साफ करें; सभी तेल, वसा और प्रदूषकों को हटा दें

3. स्थान: स्लिप-ऑन फ्लैंज को पाइप पर आवश्यक स्थिति में स्लाइड करें। पाइप के अंत को फ्लैंज के चेहरे से लगभगपाइप दीवार मोटाई + 1/8 " (3 मिमी)आंतरिक वेल्ड के लिए जगह देने के लिए

4. संरेखण: घुमाएँ फ्लैंज समानांतर बोल्ट छेद के साथ संभोग घटक

5. टैक वेल्डिंग: फ्ल्यांज के चारों ओर कई बिंदुओं पर टांक वेल्ड लगाएं ताकि इसे जगह पर रखा जा सके

6. अंतिम वेल्डिंग: फ्लेंज के अंदर और बाहर दोनों तरफ फिलेट वेल्ड करेंडुप्लेक्स सामग्रियों के लिए, कठोर गर्मी इनपुट नियंत्रण आवश्यक है।1020-1100 डिग्री सेल्सियस पर घोल के बाद पानी से बुझाने की आवश्यकता होती हैडुप्लेक्स संरचना और संक्षारण प्रतिरोध को बनाए रखने के लिए

7. वेल्ड के बाद: वेल्ड क्षेत्र साफ करें; दृश्य और पीटी/एमटी जांच की सिफारिश की जाती है

8. बॉल्टिंग: गास्केट, बोल्ट स्थापित करें और अनुशंसित टोक़ मूल्य तक क्रॉस-टॉर्क अनुक्रम में कसें

7. सावधानी

• फेराइट संतुलन: यह सुनिश्चित करें कि फेराइट सामग्री वॉल्यूम के हिसाब से 40-60% के बीच बनी रहे। अनुचित गर्मी उपचार स्पेक्स के बाहर फेराइट अनुपात का सबसे आम कारण है

• तापमान सीमा: उपरोक्त उपयोग के लिए अनुशंसित नहीं300°Cया उससे कम-50°Cकम कठोरता के कारण

• स्वच्छता: कार्बन स्टील के निर्माण की तुलना में अधिक स्वच्छता की आवश्यकता होती है; प्रदूषण को रोकने के लिए विशेष उपकरण का उपयोग करें

• वेल्डिंग गैप: 1/8 " (3 मिमी) की बाधा अंतर वेल्ड धातु को फ्लैंज चेहरे को नुकसान से रोकने के लिए अनिवार्य है

• बोल्टिंग टॉर्क: गास्केट क्षति या फ्लैंज विकृति को रोकने के लिए अनुशंसित टोक़ से अधिक न हो

• गास्केट का चयन: सेवा माध्यम और दबाव/तापमान स्थितियों के साथ संगत गास्केट सामग्री चुनें

• गुणवत्ता परीक्षण: ASTM E1476 के अनुसार PMI, ASTM A388 के अनुसार UT, ASTM E165/E709 के अनुसार PT/MT अनुशंसित

8शिपिंग और वितरण

• मानक वितरण समय आम तौर पर है१५-३० दिनमानक आकारों के लिए; बड़े आकारों और कस्टम विनिर्देशों के लिए विस्तारित नेतृत्व समय की आवश्यकता हो सकती है

9भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में शामिल हैंटी/टी (टेलीग्राफिक ट्रांसफर)औरएल/सी दृष्टि पर (क्रेडिट पत्र)

10पैकेजिंग

• उत्पादों को सुरक्षित रूप से पैक किया जाता हैप्लाईवुड के मामलेयालकड़ी के बक्सेआंतरिक ढक्कन के साथ सुरक्षित परिवहन सुनिश्चित करने और पारगमन के दौरान क्षति को रोकने के लिए

11बिक्री के बाद / वापसी और वारंटी नीति

• सभी उत्पाद शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरते हैं,मिल परीक्षण प्रमाणपत्र (एन 10204 3.1/3.2)उपलब्ध

• तीसरे पक्ष का निरीक्षण (एबीएस, डीएनवी, सीसीएस, एलआर, बीवी आदि) अनुरोध पर उपलब्ध है

• गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

• विशेष वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।

अक्सर पूछे जाने वाले प्रश्न

1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम निर्माता हैं, आप प्रमाण पत्र देख सकते हैं।
2आपका डिलीवरी का समय कितना है?
आम तौर पर यह 5-10 दिन है यदि माल स्टॉक में है। या यह 15-20 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
3क्या आप नमूने प्रदान करते हैं? यह मुफ्त या अतिरिक्त है?
हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
4भुगतान की शर्तें क्या हैं?
भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 50% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
