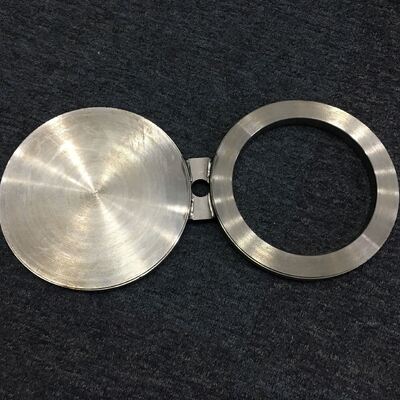

कूपर निकल स्पेक्टेकल ब्लाइंड ASTM B466 UNS C71500 4" ASME B16.48 एंटी करोजन

कूपर निकल स्पेक्टकल ब्लाइंड ASTM B466 UNS C71500 4" ASME B16.48 एंटी-करोज़न

1. उत्पाद विवरण

यह उत्पाद एक स्पेक्टकल ब्लाइंड (जिसे फिगर-8 ब्लाइंड भी कहा जाता है) है जो UNS C71500 (70/30 कॉपर-निकल मिश्र धातु / CuNi 70/30) से ASTM B466 या ASME B16.48 मानकों के अनुसार निर्मित है। एक स्पेक्टकल ब्लाइंड एक स्थायी पाइपिंग अलगाव उपकरण है जिसमें दो धातु डिस्क होते हैं जो एक छोटी टाई बार से जुड़े होते हैं: एक ठोस डिस्क (ब्लाइंड) और एक बोर वाला एक खुला डिस्क (रिंग स्पेसर)।आकृति-आठ आकार चश्मे की जोड़ी जैसा दिखता है, जिससे इसे इसका नाम मिला है।UNS C71500, जिसे CuNi 70/30 या Werkstoff Nr. 2.0882 के रूप में भी जाना जाता है, में लगभग 70% तांबा और 30% निकल होता है, जिसमें लोहे और मैंगनीज की थोड़ी मात्रा ताकत और संक्षारण प्रतिरोध को बढ़ाने के लिए होती है।यह 4" फ्लैंज दो ASME B16.5 फ्लैंज के बीच स्थापित करने के लिए डिज़ाइन किया गया है ताकि निरीक्षण, रखरखाव या सेवा से हटाने की आवश्यकता वाले उपकरण या पाइपलाइन अनुभागों के लिए सकारात्मक अलगाव प्रदान किया जा सके।2. मुख्य उत्पाद पैरामीटरपैरामीटरफ्लैंज तैयारी

सामग्री मानक

: समुद्री जल शीतलन प्रणाली, फायरवाटर लाइनें, बैलास्ट सिस्टम

ऑफशोर तेल और गैस

• : प्लेटफॉर्म पाइपिंग, सबसी अनुप्रयोग, समुद्री जल इंजेक्शनविलवणीकरण संयंत्र

• : समुद्री जल सेवन, रिवर्स ऑस्मोसिस फीड लाइनें, ब्राइन पुनरावर्तनऊर्जा उत्पादन

• : कंडेनसर शीतलन जल प्रणाली, हीट एक्सचेंजर्सरासायनिक प्रसंस्करण

• : क्लोराइड युक्त वातावरण जहां स्टेनलेस स्टील SCC से पीड़ित हो सकता हैउपकरण अलगाव

• : हीट एक्सचेंजर्स, वेसल्स, पंपों के अपस्ट्रीम/डाउनस्ट्रीम जिन्हें रखरखाव की आवश्यकता है4. लाभ

• सकारात्मक अलगाव: पूर्ण, शून्य-रिसाव अलगाव प्रदान करता है - वाल्वों की तुलना में अधिक विश्वसनीय जो लीक हो सकते हैं या गलती से खोले जा सकते हैं

उत्कृष्ट संक्षारण प्रतिरोध

• : समुद्री जल, पिटिंग, क्रेविस संक्षारण, तनाव संक्षारण क्रैकिंग और हाइड्रोजन एम्ब्रिटलमेंट के प्रति असाधारण प्रतिरोधबायोफॉलिंग प्रतिरोध

• : तांबे की सामग्री स्वाभाविक रूप से समुद्री जैविक वृद्धि को रोकती हैदृश्य संकेत

• : उभरा हुआ हैंडल/टैब स्पष्ट रूप से पुष्टि करता है कि लाइन खुली है या ब्लाइंडेड हैस्थायी स्थापना

• : सेवा जीवन भर पाइपिंग सिस्टम में रहता है; ब्लाइंड और स्पेसर के लिए कोई अलग भंडारण की आवश्यकता नहीं हैआसान स्विचिंग

• : फिटिंग को हटाए बिना खुली स्थिति से बंद स्थिति में बदलने के लिए 180 डिग्री घुमाएंउच्च शक्ति

• : 70/30 CuNi 90/10 CuNi की तुलना में बेहतर शक्ति और क्षरण प्रतिरोध प्रदान करता है5. कार्य

• स्पेक्टकल ब्लाइंड पाइपिंग सिस्टम के लिए एक स्थायी, लीक-प्रूफ अलगाव उपकरण प्रदान करता है।“खुली” स्थिति में

, पाइप आईडी से मेल खाने वाले बोर वाला रिंग स्पेसर फ्लैंज के बीच बैठता है, जिससे पूर्ण प्रवाह की अनुमति मिलती है।

“बंद” स्थिति में6. स्थापना निर्देशअप्रयुक्त डिस्क फ्लैंज जोड़ी के बाहर लटकता है, जो ऑपरेटरों को लाइन की स्थिति की दृश्य पुष्टि के रूप में दिखाई देता है।दो गैस्केट की आवश्यकता होती है - सक्रिय डिस्क के प्रत्येक तरफ एक।6. स्थापना निर्देशअनपैकिंग निरीक्षण: ट्रांज़िट क्षति के लिए जाँच करें; ASME B16.48 के अनुसार चिह्नों, आयामों और दबाव वर्ग को सत्यापित करेंसतह की तैयारी: समर्पित उपकरणों का उपयोग करके स्पेक्टकल ब्लाइंड और फ्लैंज चेहरों को साफ करें; सभी तेल, ग्रीस और दूषित पदार्थों को हटा देंफ्लैंज तैयारी

: लाइन अनुभाग को डीप्रेशराइज़ और ड्रेन करें; फ्लैंज जोड़ी को अनबोल्ट करें और फ्लैंज को अलग फैलाएं

1. गैस्केट स्थापना: स्पेक्टकल ब्लाइंड के दोनों तरफ नए गैस्केट रखें (सक्रिय डिस्क के प्रत्येक चेहरे पर एक)

2. स्थिति निर्धारण: सामान्य संचालन के लिए, रिंग स्पेसर को फ्लैंज के बीच रखें (खुली स्थिति)।

3. अलगाव के लिए, ठोस ब्लाइंड डिस्क (बंद स्थिति) को रखने के लिए 180 डिग्री घुमाएं।बोल्टिंग

4. : लंबी स्टड बोल्ट स्थापित करें (स्पेक्टकल ब्लाइंड और दो गैस्केट की अतिरिक्त मोटाई को समायोजित करने के लिए)।क्रॉस-टॉर्क अनुक्रम में अनुशंसित टॉर्क मान तक कसें

5. सत्यापन: उभरे हुए हैंडल/टैब की पुष्टि करें कि यह सही स्थिति को स्पष्ट रूप से इंगित करता है (स्पेसर = खुला; ब्लाइंड = बंद)7. सावधानियां

6. हैंडल संकेत: कार्बन स्टील निर्माण की तुलना में उच्च स्तर की स्वच्छता की आवश्यकता होती है; संदूषण को रोकने के लिए समर्पित उपकरणों का उपयोग करेंतापमान सीमा

7. : जलीय संक्षारण सेवा के लिए, 300°C से ऊपर के तापमान के लिए सिस्टम की स्थितियों को सत्यापित करेंगैस्केट आवश्यकता

: दो गैस्केट अनिवार्य हैं - सक्रिय डिस्क के प्रत्येक तरफ एक

• बोल्टिंग: स्पेक्टकल ब्लाइंड और दो गैस्केट की अतिरिक्त मोटाई के कारण लंबी स्टड बोल्ट की आवश्यकता होती है

• माध्यम संगतता: मजबूत ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) या अमोनिया सिस्टम के साथ उपयोग के लिए अनुशंसित नहीं है

• स्थान आवश्यकता: स्थापना को 180-डिग्री रोटेशन के लिए स्पेक्टकल ब्लाइंड के पूर्ण स्विंग को समायोजित करना चाहिए

• हैंडल संकेत: उभरा हुआ हैंडल लाइन की स्थिति का प्राथमिक दृश्य संकेतक है - सुनिश्चित करें कि यह स्पष्ट रूप से दिखाई दे रहा है और ठीक से पहचाना गया है

• 8. शिपिंग और डिलीवरीमानक डिलीवरी का समय आमतौर पर

• 15–30 दिनहोता है, जो ऑर्डर की मात्रा, दबाव वर्ग और विनिर्देश उपलब्धता पर निर्भर करता है।

• 9. भुगतान की शर्तेंसामान्य अंतरराष्ट्रीय भुगतान विधियों में

T/T (टेलीग्राफिक ट्रांसफर)

•  और L/C at sight (लेटर ऑफ क्रेडिट)शामिल हैं।

10. पैकेजिंग

• उत्पादों को प्लाईवुड केस या लकड़ी के क्रेट

 में सुरक्षित रूप से पैक किया जाता है जिसमें आंतरिक कुशनिंग होती है ताकि सुरक्षित परिवहन सुनिश्चित हो सके और ट्रांज़िट के दौरान क्षति को रोका जा सके।

• 11. बिक्री के बाद / वापसी और वारंटी नीतिसभी उत्पादों का शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण किया जाता है, जिसमें मिल टेस्ट सर्टिफिकेट (EN 10204 3.1/3.2) उपलब्ध होते हैं।अनुरोध पर तृतीय-पक्ष निरीक्षण (ABS, DNV, CCS, LR, BV, आदि) उपलब्ध है।

गुणवत्ता संबंधी समस्याओं के मामले में, मूल पैकेजिंग बनाए रखें और प्रासंगिक तस्वीरें या तृतीय-पक्ष निरीक्षण रिपोर्ट प्रदान करें।

• विशिष्ट वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।अक्सर पूछे जाने वाले प्रश्न1. क्या आप ट्रेडिंग कंपनी हैं या निर्माता?

•     हम निर्माता हैं, आप प्रमाणन देख सकते हैं।

• 2. आपका डिलीवरी का समय कितना है?

•     आम तौर पर यह 5-10 दिन होता है यदि माल स्टॉक में है। या यह 15-20 दिन होता है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार होता है।

  3. क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त है या अतिरिक्त?

      हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
  4. आपकी भुगतान की शर्तें क्या हैं?
      भुगतान

  =1000USD, 50% T/T अग्रिम में, शिपमेंट से पहले शेष राशि।
