कॉपर निकेल लॉन्ग वेल्डिंग नेक फ्लैंज ASTM B466 UNS C71500 ASME B16.5

कॉपर निकल लॉन्ग वेल्डिंग नेक फ्लैंज ASTM B466 UNS C71500 ASME B16.5

1. उत्पाद विवरण

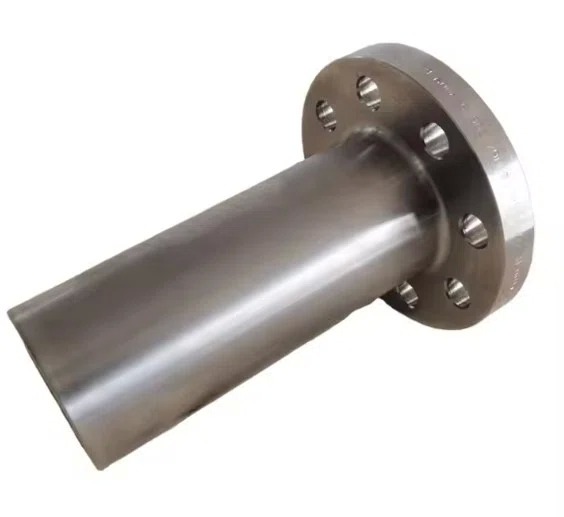

यह उत्पाद एक लॉन्ग वेल्डिंग नेक फ्लैंज (LWNF) है जो UNS C71500 (70/30 कॉपर-निकल मिश्र धातु / CuNi 70/30) से ASTM B466 और ASME B16.5 मानकों के अनुसार निर्मित है. इसे CuNi 70/30 या Werkstoff Nr. 2.0882 के रूप में भी जाना जाता है, इस मिश्र धातु में लगभग 70% तांबा और 30% निकल होता है, जिसमें लोहे और मैंगनीज की थोड़ी मात्रा ताकत और संक्षारण प्रतिरोध को बढ़ाने के लिए होती है. लॉन्ग वेल्डिंग नेक फ्लैंज में एक विस्तारित, भारी-दीवार वाली गर्दन होती है जो उच्च-तनाव वाले अनुप्रयोगों में अतिरिक्त सुदृढीकरण प्रदान करती है. एक मानक वेल्ड नेक फ्लैंज के विपरीत, LWNF दो खंडों में निर्मित होता है: ऊपरी खंड एक भारी-दीवार वाला बैरल होता है, जबकि निचला खंड एक डिस्क-जैसी प्लेट फ्लैंज होता है जिसके सभी आयाम ASME B16.5 मानक फ्लैंज के अनुरूप होते हैं. यह फ्लैंज पाइपिंग सिस्टम से बट-वेल्ड कनेक्शन के लिए डिज़ाइन किया गया है और मुख्य रूप से नोजल के रूप में कार्य करने वाले दबाव वाहिकाओं के निर्माण (जैसे थर्मोवेल नोजल) में लागू होता है.

2. मुख्य उत्पाद पैरामीटर

3. अनुप्रयोग / उपयोग

यह लॉन्ग वेल्डिंग नेक फ्लैंज मांग वाले वातावरण में समुद्री जल और संक्षारक द्रव प्रणालियों के लिए आदर्श है:

• दबाव वाहिकाएं और बॉयलर: नोजल कनेक्शन, थर्मोवेल नोजल

• ऑफशोर तेल और गैस: प्लेटफॉर्म पाइपिंग, सबसी अनुप्रयोग, समुद्री जल इंजेक्शन प्रणाली

• समुद्री और जहाज निर्माण: समुद्री जल शीतलन प्रणाली, फायरवाटर लाइनें, ऑफशोर फायर वाटर सिस्टम

• अलवणीकरण संयंत्र: उच्च दबाव समुद्री जल सेवन, ब्राइन पुनरावृति लाइनें

• ऊर्जा उत्पादन: कंडेनसर शीतलन जल प्रणाली, हीट एक्सचेंजर्स

• रासायनिक प्रसंस्करण: क्लोराइड युक्त वातावरण जहां स्टेनलेस स्टील SCC से पीड़ित हो सकता है

4. लाभ

• विस्तारित गर्दन डिजाइन: भारी-दीवार वाला बैरल उच्च-तनाव वाले अनुप्रयोगों में अतिरिक्त सुदृढीकरण और तनाव वितरण प्रदान करता है, जिससे यह दबाव वाहिका नोजल के लिए आदर्श है

• उत्कृष्ट संक्षारण प्रतिरोध: समुद्री जल, पिटिंग, क्रेविस संक्षारण और क्लोराइड तनाव संक्षारण क्रैकिंग के लिए असाधारण प्रतिरोध

• उच्च शक्ति: 70/30 CuNi 90/10 CuNi की तुलना में बेहतर शक्ति और क्षरण प्रतिरोध प्रदान करता है

• बायोफॉलिंग प्रतिरोध: तांबे की सामग्री स्वाभाविक रूप से समुद्री जैविक वृद्धि को रोकती है

• उत्कृष्ट वेल्डेबिलिटी: एकल-चरण अल्फा संरचना उत्कृष्ट निर्माण गुण प्रदान करती है

• इन्सुलेशन क्लीयरेंस: विस्तारित गर्दन प्रक्रिया संयंत्र अनुप्रयोगों में इन्सुलेशन के लिए क्लीयरेंस प्रदान करती है

5. कार्य

लॉन्ग वेल्डिंग नेक फ्लैंज पाइपिंग सिस्टम को दबाव वाहिकाओं, बॉयलर और हीट एक्सचेंजर्स से जोड़ने के लिए एक स्थायी, प्रबलित बोल्टेड कनेक्शन बिंदु प्रदान करता है। विस्तारित भारी-दीवार वाली गर्दन को पाइप या वाहिका नोजल में बट-वेल्ड किया जाता है, जिससे एक एकीकृत संरचना बनती है जो तनाव को समान रूप से वितरित करती है और जोड़ पर दबाव एकाग्रता को कम करती है. फ्लैंज फेस एक विश्वसनीय सील सुनिश्चित करने के लिए एक गैस्केट को समायोजित करता है जब इसे एक मिलान फ्लैंज से बोल्ट किया जाता है। मानक वेल्ड नेक फ्लैंज के विपरीत, लंबा प्रकार पाइप के लिए अनुपयुक्त है और मुख्य रूप से प्रक्रिया संयंत्र अनुप्रयोगों में उपयोग किया जाता है.

6. स्थापना निर्देश

1. अनपैकिंग निरीक्षण: पारगमन क्षति के लिए जांचें; ASME B16.5 के अनुसार चिह्नों, आयामों और दबाव वर्ग को सत्यापित करें

2. सतह की तैयारी: समर्पित उपकरणों का उपयोग करके वेल्ड बेवेल और आसन्न क्षेत्र को साफ करें; सभी तेल, ग्रीस और दूषित पदार्थों को हटा दें

3. संरेखण: फ्लैंज गर्दन को पाइप या वाहिका नोजल के साथ सटीक रूप से संरेखित करें, उचित फिट-अप सुनिश्चित करें

4. वेल्डिंग: स्वीकृत WPS के साथ प्रमाणित वेल्डर का पालन करते हुए बट-वेल्ड करें। मिलान फिलर धातु के साथ GTAW (TIG) प्रक्रिया का उपयोग करें। प्रीहीट आम तौर पर आवश्यक नहीं है; इंटरपास तापमान ≤150°C। पोस्ट-वेल्ड हीट ट्रीटमेंट की आवश्यकता नहीं है

5. गैस्केट स्थापना: फ्लैंज फेस पर एक उपयुक्त गैस्केट (जैसे, स्पाइरल वाउंड, PTFE) रखें

6. बोल्टिंग: अनुशंसित टॉर्क मान पर क्रॉस-टॉर्क अनुक्रम में बोल्ट स्थापित करें और कसें

7. हाइड्रोटेस्ट: परीक्षण दबाव = 1.5 × डिजाइन दबाव; परिवेश का तापमान 5°C से नीचे नहीं

7. सावधानियां

• स्वच्छता: कार्बन स्टील निर्माण की तुलना में उच्च स्तर की स्वच्छता की आवश्यकता होती है; संदूषण को रोकने के लिए समर्पित उपकरणों का उपयोग करें

• तापमान सीमा: जलीय संक्षारण सेवा के लिए, 300°C से ऊपर के तापमान के लिए सिस्टम की स्थितियों को सत्यापित करें

• वेल्डिंग हीट इनपुट: CuNi पुडल एक ऑक्साइड फिल्म के साथ सुस्त होता है; उचित एम्पेरेज नियंत्रण की आवश्यकता होती है

• माध्यम संगतता: मजबूत ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) या अमोनिया सिस्टम के साथ उपयोग के लिए अनुशंसित नहीं है

• बोल्टिंग टॉर्क: गैस्केट क्षति या फ्लैंज विरूपण को रोकने के लिए अनुशंसित टॉर्क से अधिक न करें

• गैस्केट चयन: सेवा माध्यम और दबाव/तापमान की स्थिति के साथ संगत गैस्केट सामग्री चुनें

8. शिपिंग और डिलीवरी

• मानक डिलीवरी का समय आम तौर पर 15-30 दिनहोता है, जो ऑर्डर की मात्रा, दबाव वर्ग और विनिर्देश उपलब्धता पर निर्भर करता है

9. भुगतान की शर्तें

• सामान्य अंतरराष्ट्रीय भुगतान विधियों में T/T (टेलीग्राफिक ट्रांसफर) और L/C at sight (लेटर ऑफ क्रेडिट)

शामिल हैं

• 10. पैकेजिंगउत्पादों को सुरक्षित रूप से प्लाईवुड केस या लकड़ी के क्रेट

 में आंतरिक कुशनिंग के साथ पैक किया जाता है ताकि सुरक्षित परिवहन सुनिश्चित हो सके और पारगमन के दौरान क्षति को रोका जा सके

• 11. बिक्री के बाद / वापसी और वारंटी नीतिसभी उत्पादों का शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण किया जाता है, जिसमें मिल टेस्ट सर्टिफिकेट (EN 10204 3.1/3.2)

•  उपलब्ध हैं

• अनुरोध पर PMI और तीसरे पक्ष का निरीक्षण (ABS, DNV, CCS, LR, BV, आदि) उपलब्ध है

• गुणवत्ता के मुद्दों के मामले में, मूल पैकेजिंग बनाए रखें और प्रासंगिक तस्वीरें या तीसरे पक्ष के निरीक्षण रिपोर्ट प्रदान करें

विशिष्ट वापसी, विनिमय और वारंटी की शर्तें अंतिम बिक्री अनुबंध समझौते के अधीन हैं।
